Sada pohonu pro posuvnou bránu PYM-H2207 WiFi 2500KG + výstražná lampa + fotobuňky + 4m ozubená lišta
Sada pohonu pro posuvnou bránu PYM-H2207 WiFi 2500KG + výstražný maják + fotobuňky + 4m ozubený hřeben značky Spreest je automatizace, která umožňuje pohodlné a bezpečné otevírání a zavírání posuvné brány o hmotnosti do 2500 kg, bez nutnosti vystupovat z auta nebo ručně odblokovávat závoru.
Pohon spolupracuje s chytrým modulem, díky čemuž veškerou konfiguraci, programování dálkových ovladačů a nastavení provozních parametrů provedete přímo z mobilní aplikace – bez nutnosti otevírat kryt řídicí jednotky nebo se dotýkat tlačítek na základní desce.
Aplikace umožňuje vzdálené otevírání a zavírání brány přes Wi-Fi nebo Bluetooth, jednorázové automatické učení dráhy, nastavení rychlosti a času automatického zavírání, jakož i sdílení přístupu dalším členům domácnosti.
V sadě najdete 2 dálkové ovladače s dosahem do 50 m, koncové magnety a sadu montážního příslušenství. Robustní konstrukce s výkonem 250 W a točivým momentem 62 N·m zajišťuje plynulý a tichý chod do 55 dB i u těžkých bran.
Klíčové vlastnosti
1. Kompletní programování z aplikace – Veškerá konfigurace pohonu, nastavení provozních parametrů a přidávání ovladačů probíhá v aplikaci, bez nutnosti otevírat řídicí jednotku a používat její tlačítka.
2. Pohon pro bránu o hmotnosti do 2500 kg – Motor s výkonem 250 W a točivým momentem 62 N·m poskytuje dostatečnou sílu pro posouvání těžkých bran.
3. Automatické učení dráhy – Jednorázové spuštění funkce umožní pohonu samostatně uložit čas přejezdu a zvolit vysokou i nízkou rychlost u krajních poloh.
4. Přetěžovací zabezpečení – Po detekci překážky pohon bránu zastaví nebo vrátí zpět v souladu s režimem reakce zvoleným v aplikaci nebo menu.
5. Ovládání přes Wi-Fi a Bluetooth – Pokud má zařízení přístup k síti, ovládáte bránu vzdáleně odkudkoliv; bez internetu se aplikace automaticky přepne na Bluetooth v dosahu do 10 m.
6. Dálkové ovladače – V sadě jsou 2 ovladače s dosahem do 50 m a plovoucím kódem, řídicí jednotka pojme maximálně 128 ovladačů.
7. Režim pro pěší – Umožňuje částečné otevření brány, což je pohodlné pro každodenní průchod bez nutnosti úplného odsunutí křídla.
8. Automatické zavírání – Čas automatického zavření po úplném otevření nastavíte v aplikaci nebo menu řídicí jednotky v rozsahu 0–99 sekund.
9. Nouzové odblokování – Přiložené klíče umožňují ručně odblokovat pohon a posunout bránu v případě výpadku napájení.
10. Připojení externího příslušenství – Pohon podporuje fotobuňky, signalizační lampu a externí zařízení pro otevírání a zavírání brány, čímž rozšiřuje funkčnost systému.
Mobilní aplikace
- Vzdálené ovládání – Otevírejte a zavírejte bránu odkudkoliv, když je zařízení připojeno k Wi-Fi síti.
- Ovládání přes Bluetooth – Pokud není k dispozici internet a telefon je v dosahu do 10 m, aplikace se automaticky přepne na Bluetooth připojení.
- Automatické učení dráhy – Spustíte jej jedním kliknutím v aplikaci, bez nutnosti vstupovat do menu na řídicí desce.
- Nastavení provozních parametrů – Regulujete rychlost, čas automatického zavírání, režim pro pěší a reakci na přetížení.
- Programování ovladačů a karet – Přidáváte a odebíráte RF ovladače a USB karty přímo z telefonu, bez otevírání krytu jednotky.
- Sdílení přístupu – Vygenerujete QR kód a sdílíte ovládání brány s členy domácnosti nebo hosty.
- Vzdálená servisní pomoc – Funkce Remote Assistance umožňuje instalatérovi vzdáleně diagnostikovat a nakonfigurovat zařízení po sdílení kódu.
- Deník událostí – Historie otevření a zavření brány provedených prostřednictvím aplikace.
- Plánovač provozu brány – Nastavujete časy automatického otevírání a zavírání brány.

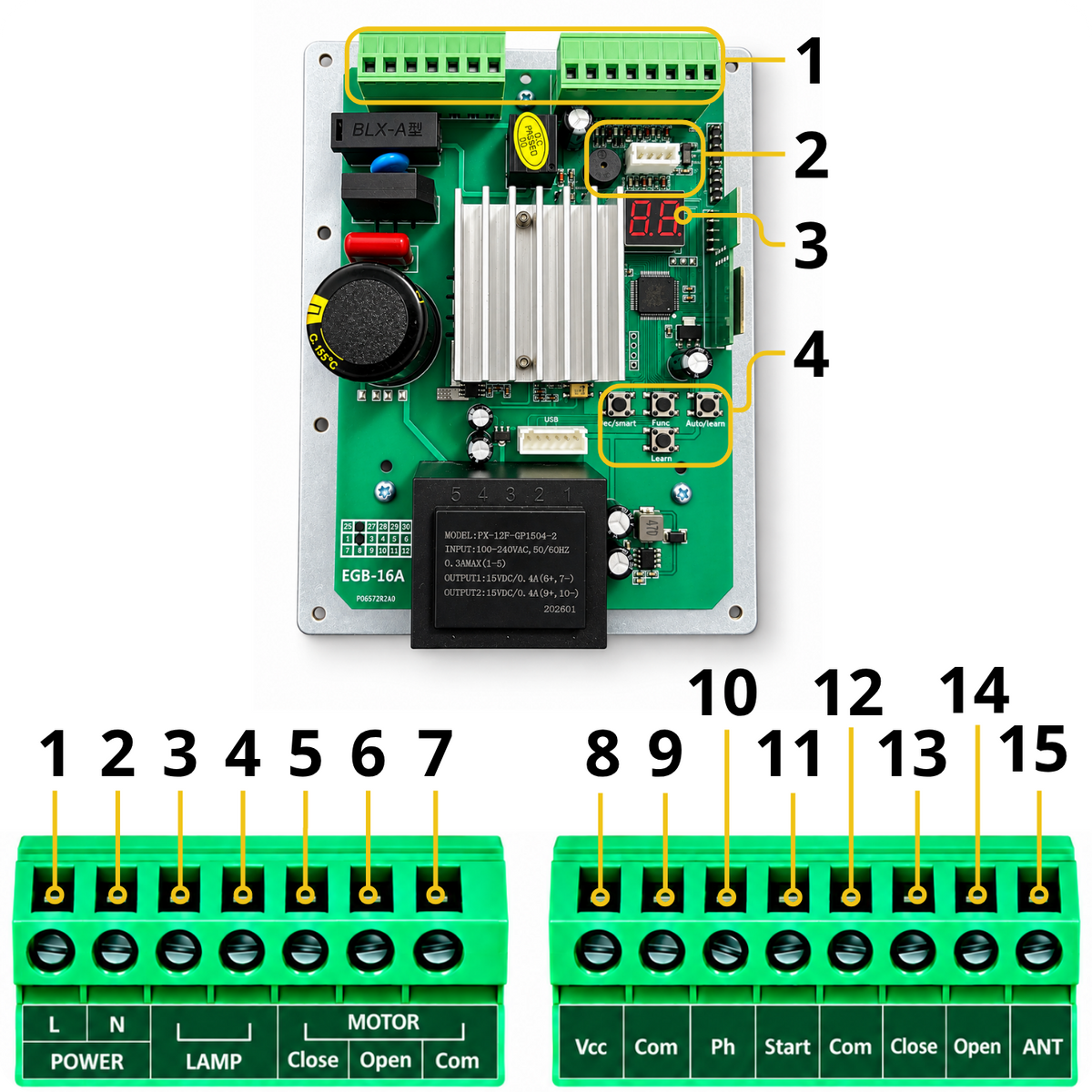

Prvky řídicí desky
- Svorky řídicí desky
- Signalizační LED diody State, Rf, Smart a indikátor chodu motoru
- Digitální displej
- Funkční tlačítka DEC/SMART, FUN, INC/START, LEARN
Svorky řídicí desky
- Power – Svorky 1 a 2, připojení napájení AC 220 V.
- Lamp – Svorky 3 a 4, připojení signalizační lampy, výstupní napětí AC 110 V ~ AC 220 V.
- Motor – Svorky 5, 6 a 7, připojení vodičů motoru pohonu posuvné brány.
- Vcc – Svorka 8, výstup DC 12 V pro napájení externích zařízení, max. 100 mA.
- Com – Svorka 9, připojení ke svorce COM nebo GND.
- Ph – Svorka 10, připojení fotobuňky.
- Start – Svorka 11, vstup ovládání jedním tlačítkem, řídí bránu v cyklu otevřít – stop – zavřít – stop – otevřít.
- Com – Svorka 12, připojení ke svorce COM nebo GND.
- Close – Svorka 13, připojení jakéhokoliv externího zařízení zavírajícího bránu.
- Open – Svorka 14, připojení jakéhokoliv externího zařízení otevírajícího bránu.
- ANT – Svorka 15, připojení antény.
Technická specifikace
Pohon pro posuvnou bránu PYM-H2207 WiFi 2500KG
- Mobilní aplikace: Ano (Android/iOS)
- Napájení: AC 220 V ±10%, 50 Hz
- Maximální zatížení (hmotnost brány): 2500 kg
- Jmenovitý výkon: 250 W
- Jmenovité otáčky motoru: 1400 ot./min
- Výstupní otáčky: 50 ot./min ±10%
- Rychlost posuvu brány: 12 m/min
- Točivý moment na výstupu: 62 N·m
- Modul ozubeného kola: M=4
- Počet zubů kola: Z=16
- Dosah ovladače: ≤50 m
- Provozní vlhkost: ≤85%
- Maximální tažná síla: 2800 N
- Hlučnost: ≤55 dB
- Třída izolace motoru: B
- Provozní teplota motoru: -20°C ~ +55°C
- Balení: Standardní karton
- Použití: Pohon s jednofázovým asynchronním AC motorem pro posuvné brány
- Stupeň krytí IP: IP44
- Kódování ovladačů: Giant customized rolling code (dedikovaný plovoucí kód)
- Kapacita paměti ovladačů: Max. 128 ks
- Barva: Černo-šedá

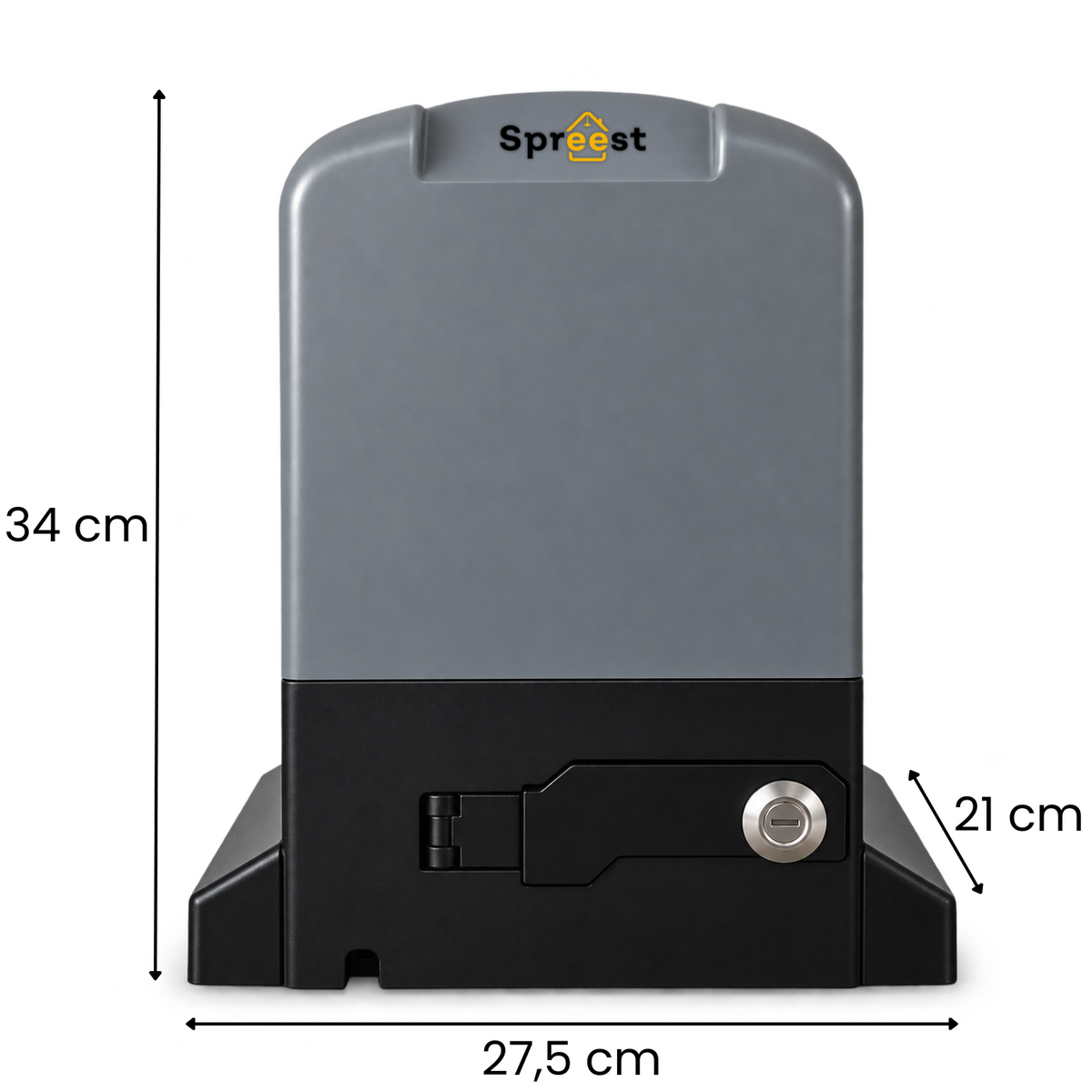

- Rozměry: 27,5 x 21 x 34 cm
- Hmotnost: 12,05 kg

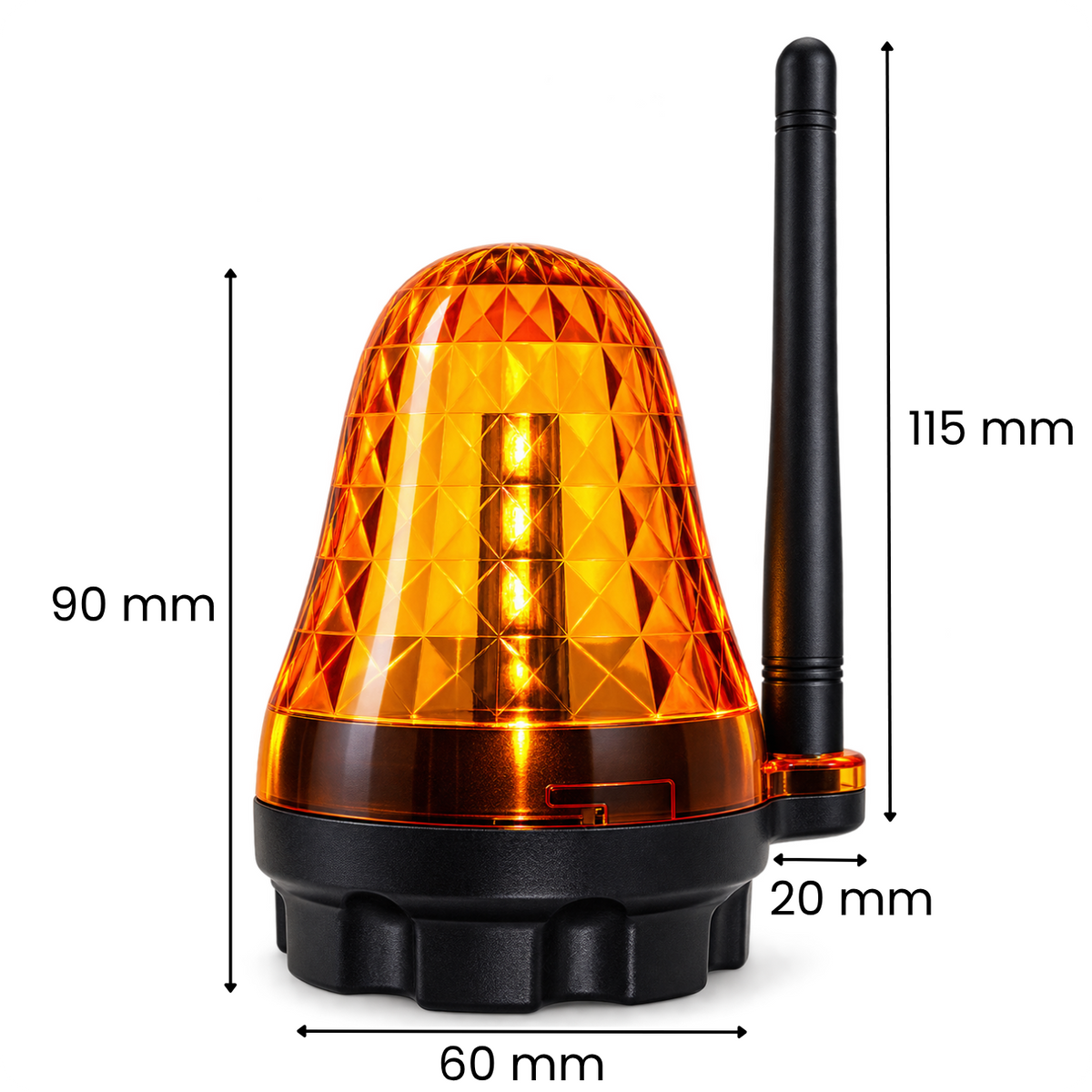

Výstražný signalizační maják JD-06 12-265V AC/DC
- Provozní napětí: 12–265 V AC/DC
- Příkon: < 3 W
- Zdroj světla: LED
- Provozní režimy: Blikání / Stálé svícení
- Frekvence blikání: 1 Hz
- Připojení RF antény: GND / ANT
- Provozní teplota: Od -20°C do +60°C
- Stupeň krytí: IP54
- Montážní poloha: Svislá
- Barva krytu: Oranžová
- Barva základny: Černá
- Rozměry zařízení: 127 × 80 × 60 mm
- Hmotnost: 143 g
Pozor: Lampa musí být namontována svisle vzhledem k zemi. Správná montážní poloha a pečlivé uzavření krytu jsou důležité pro snížení rizika vniknutí vody dovnitř zařízení a zachování deklarovaného stupně krytí IP54.

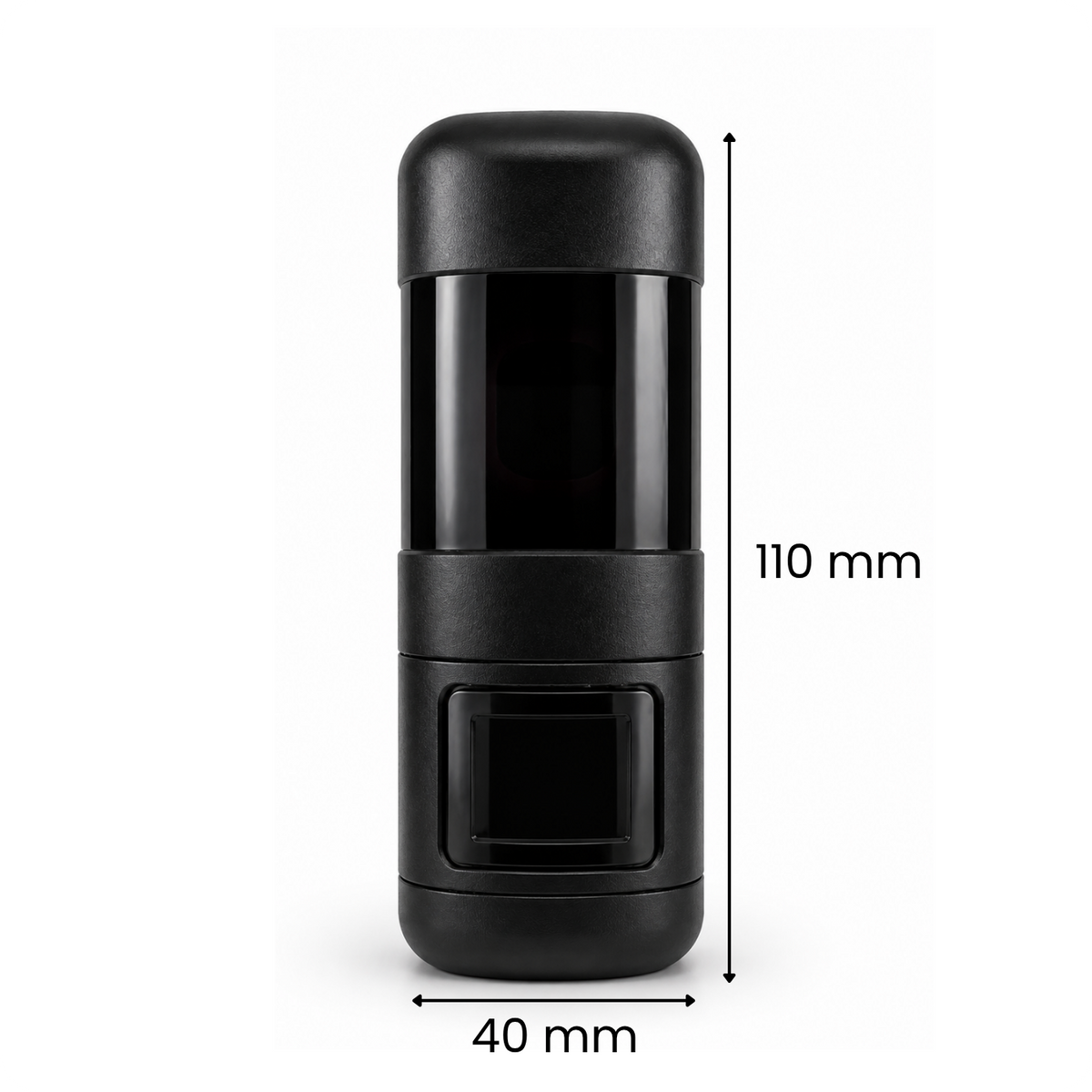

Fotobuňka, detektor překážek HW-08 12-24V AC/DC
- Napájení: AC/DC 12–24 V
- Provozní dosah: Do 12 m
- Minimální vzdálenost mezi vysílačem a přijímačem: 50 cm
- Vlnová délka infračerveného záření: 890 nm
- Spotřeba proudu vysílače: ≤ 30 mA
- Spotřeba proudu přijímače: ≤ 50 mA
- Rozsah nastavení optického modulu / PCB desky: ±90°
- Konfigurace výstupu: N.O. / N.C., volitelná propojkami
- Reléový výstup přijímače: Max. 1 A při 24 V DC
- Provozní teplota: Od -20°C do +60°C
- Stupeň krytí: IP54
- Minimální průřez vodiče: 0,5 mm²
- Minimální doporučená montážní výška: 20 cm nad zemí
- Barva: Černá
- Rozměry: 110 × 40 x 40 mm
- Hmotnost: 139 g

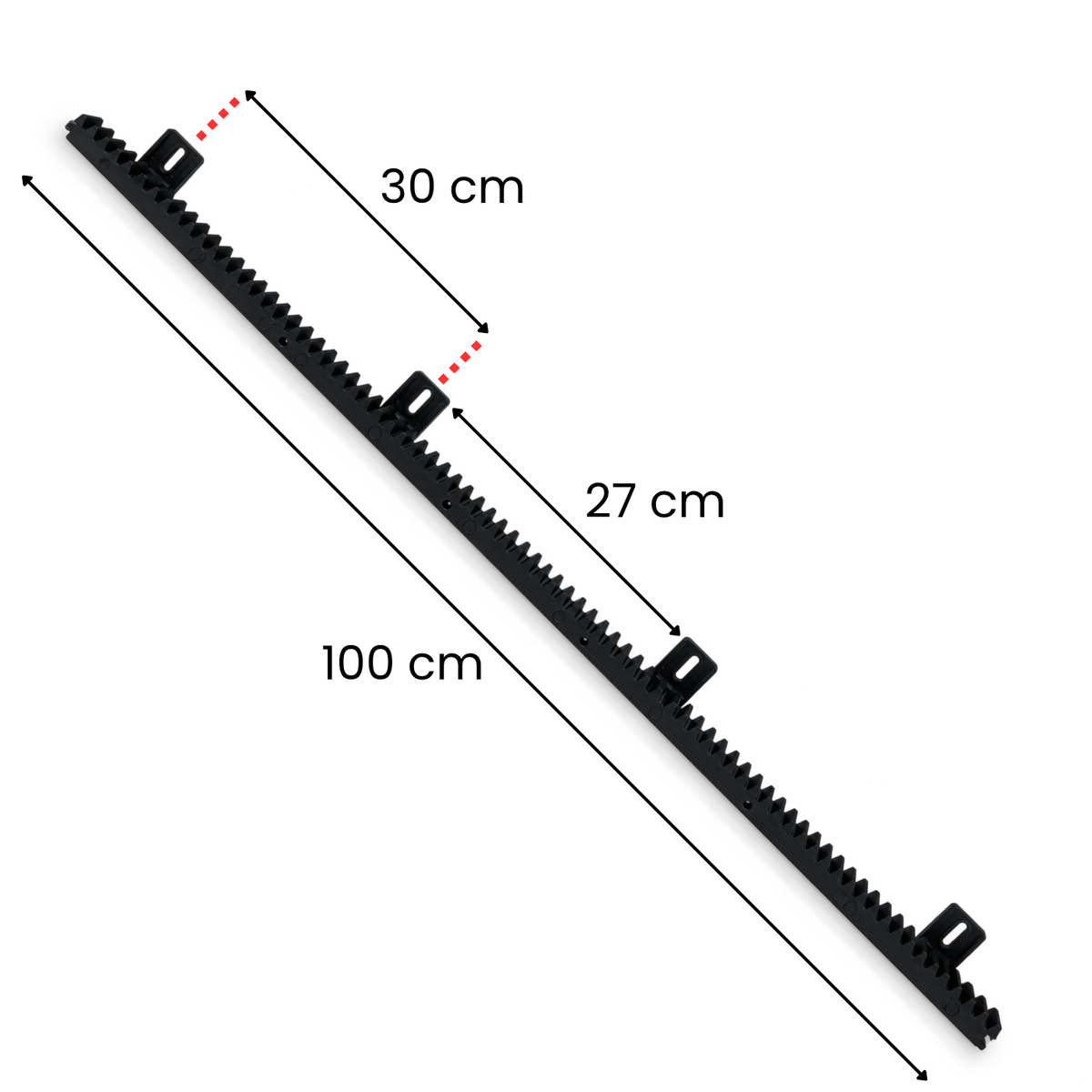

Polyamidový nylonový ozubený hřeben pro pohony CT-01 1M
- Modul ozubení: M4
- Materiál: Polyamid / Nylon
- Délka hřebenu: 1 m
- Typ ozubení: Přímé
- Počet montážních bodů: 4
- Způsob montáže: Šroubování
- Nastavení polohy: Ano
- Barva: Černá
- Rozměry: 100 x 4 x 6 cm
- Hmotnost: 1.05 kg

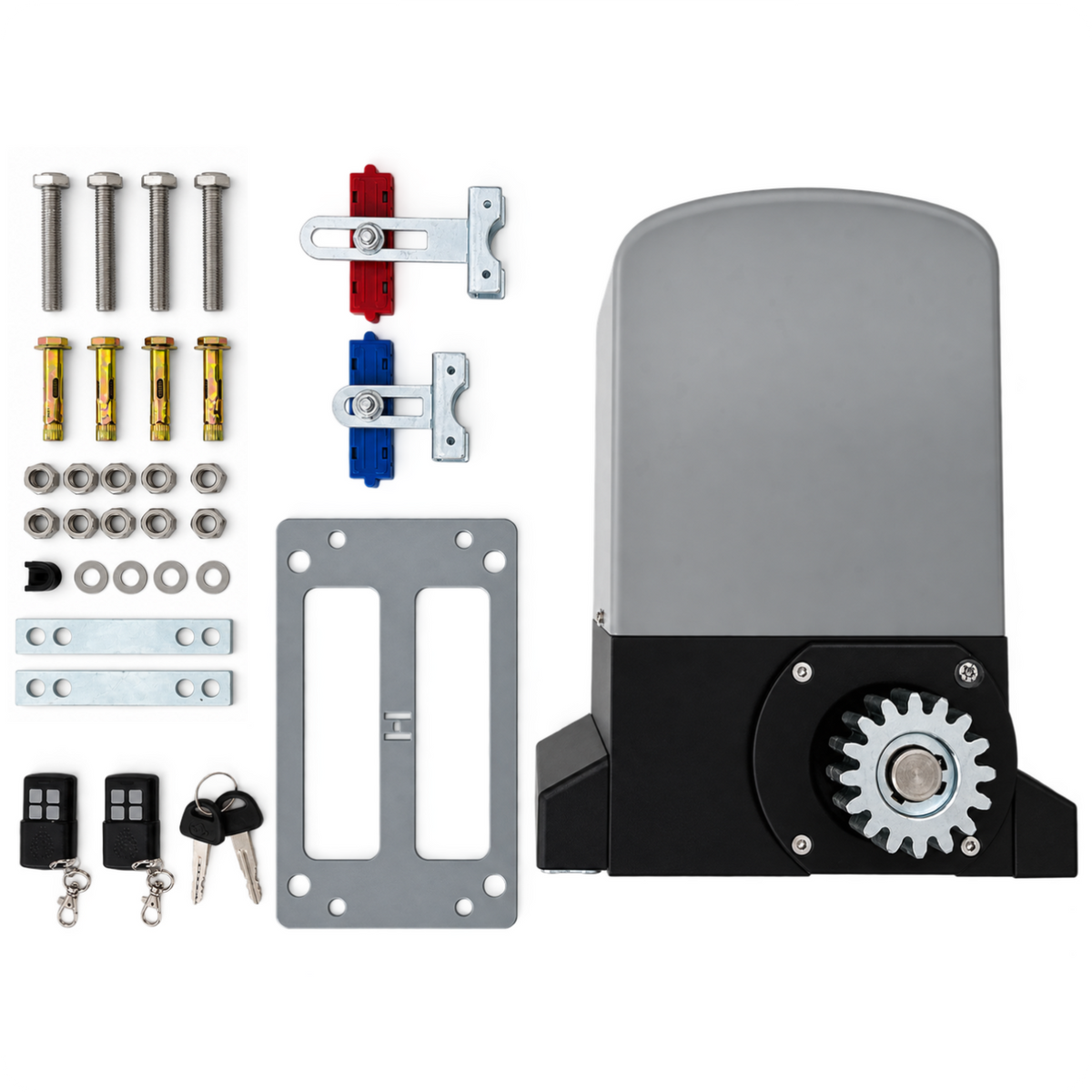

Sada obsahuje
- 1x Pohon pro posuvnou bránu PYM-H2207 WiFi 2500KG
- 1x Chytrý modul pro ovládání přes aplikaci
- 1x Základová deska pohonu
- 4x Upevňovací šroub k zemi
- 2x Plochá podložka
- 1x Sada nastavovacích šroubů
- 2x Koncový magnet (modrý a červený) včetně magnetického koncového spínače

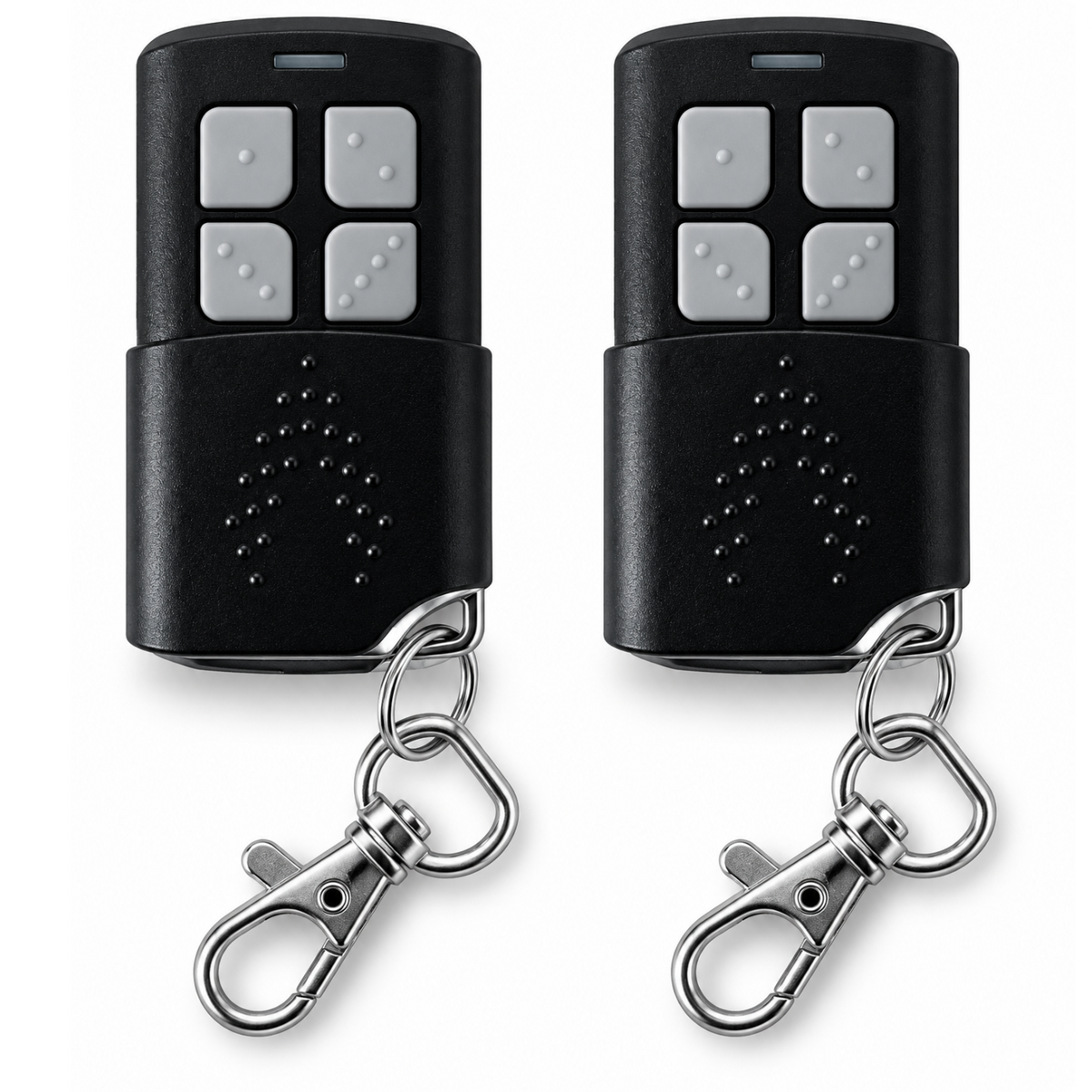

- 2x Dálkový ovladač
- 2x Klíč pro nouzové odblokování
- 1x Návod k obsluze

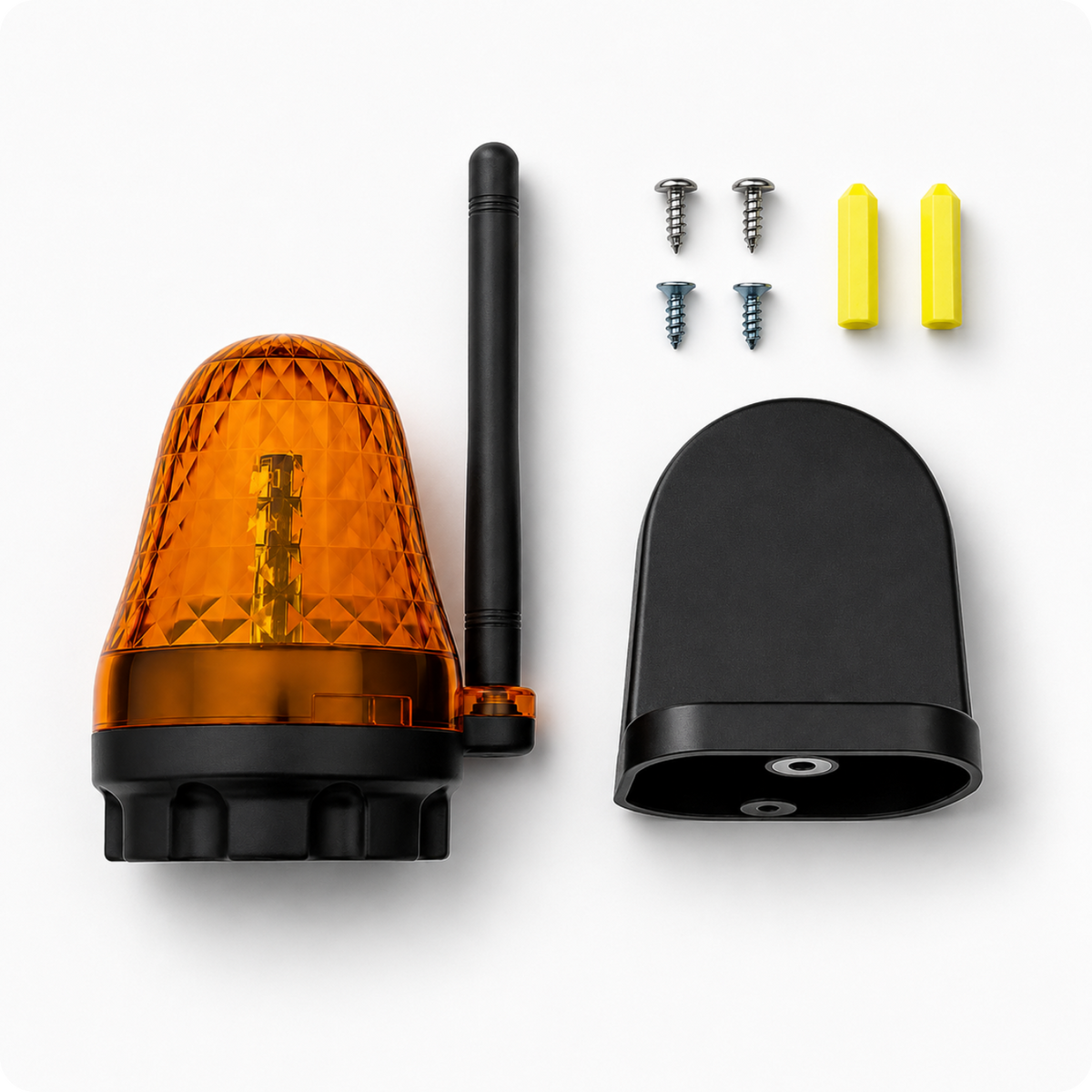

- 1x Výstražný signalizační maják JD-06 12-265V AC/DC
- 1x Držák
- 1x Sada montážního příslušenství
- 1x Návod k obsluze

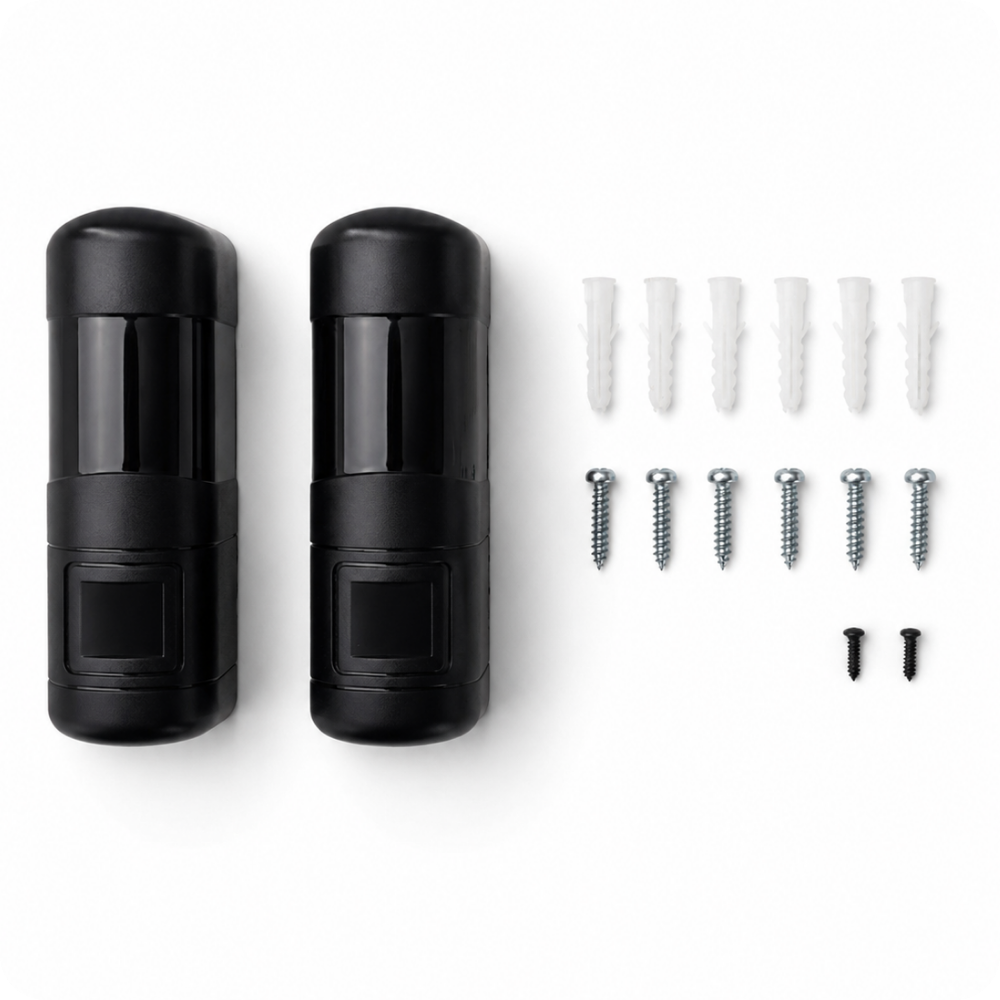

- 1x Sada fotobuněk HW-08 12-24V AC/DC
- 6x Samořezný šroub
- 6x Hmoždinka
- 2x Šroub pro montáž na sloupek
- 1x Návod k obsluze

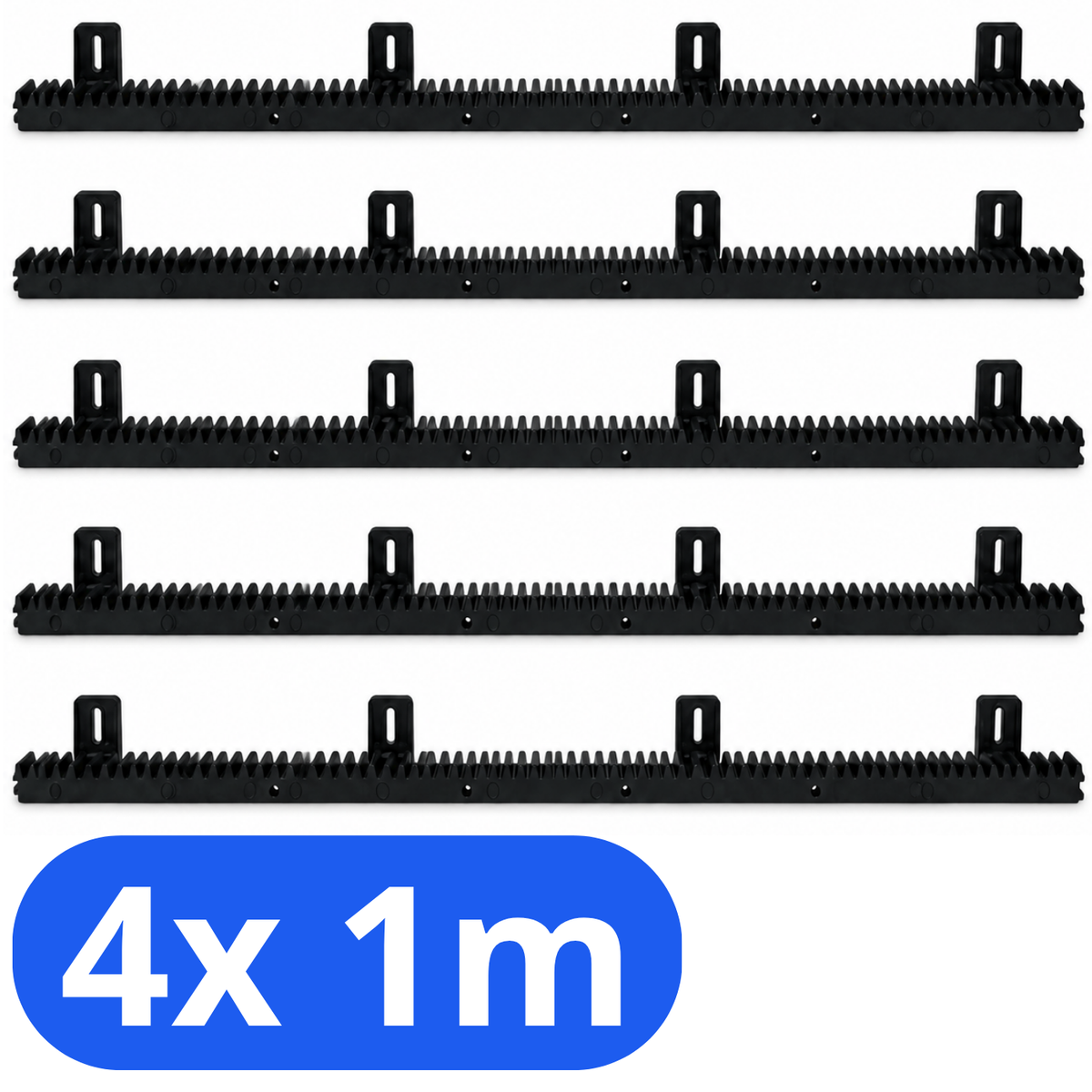

- 4x Polyamidový ozubený hřeben M4 – 1 m
- 20x Montážní šroub
- 20x Montážní podložka
