Sada pohonu pro posuvnou bránu PYM-N2208 WiFi 800KG + Výstražný maják + Fotobuňky + 4m ozubený hřeben

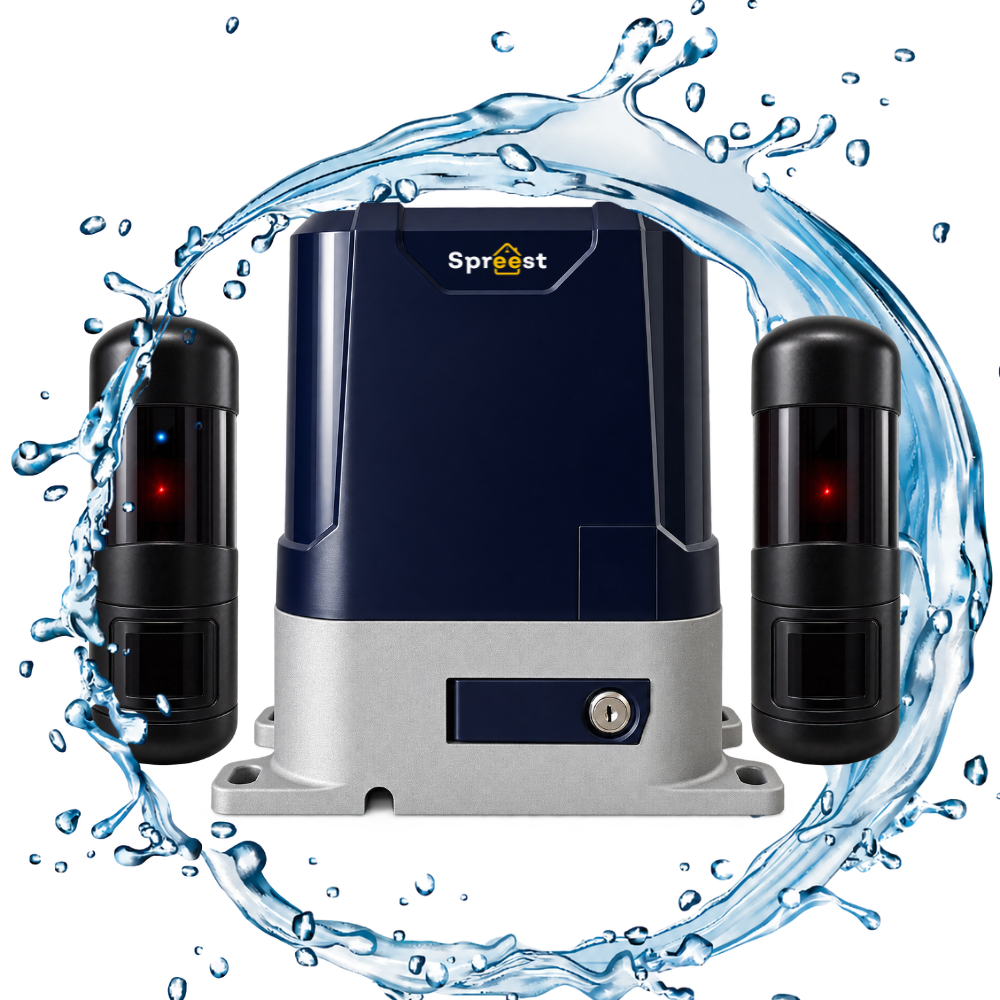

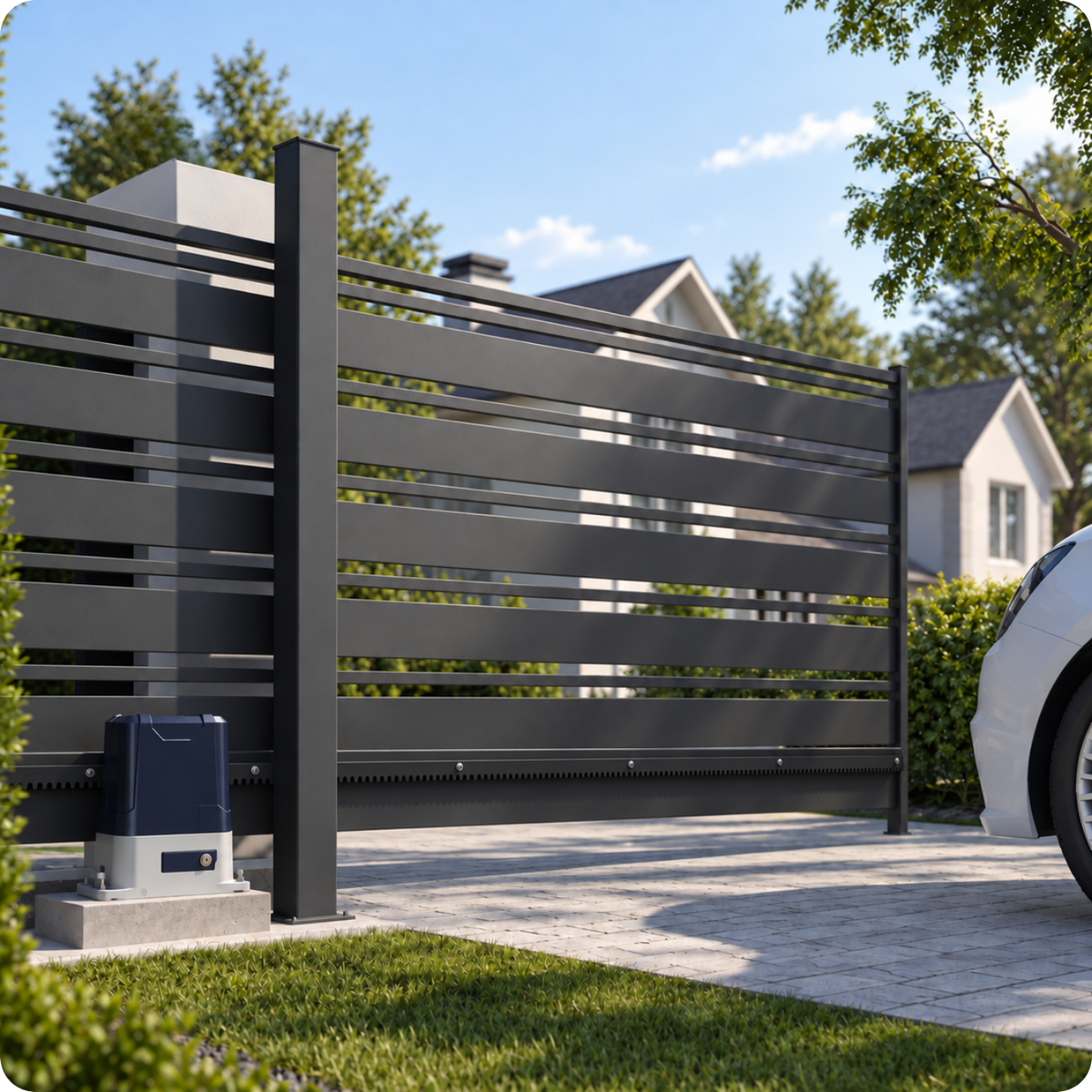

Sada pohonu posuvné brány PYM-N2208 WiFi + Výstražný maják + Fotobuňky + 4m ozubený hřeben značky Spreest je automatizace, která umožňuje pohodlné a bezpečné otevírání a zavírání posuvné brány o hmotnosti do 800 kg, aniž byste museli vystupovat z auta nebo ručně odemykat závoru.
Pohon spolupracuje s chytrým modulem, díky čemuž celé nastavení, programování dálkových ovladačů a regulaci provozních parametrů provedete prostřednictvím mobilní aplikace – bez nutnosti otevírat kryt řídicí jednotky nebo se dotýkat tlačítek na základní desce.
Aplikace umožňuje vzdálené otevírání a zavírání brány přes Wi-Fi nebo Bluetooth, jednorázové automatické načtení dráhy, nastavení rychlosti a času automatického zavírání a sdílení přístupu dalším členům domácnosti.
V sadě najdete 2 dálkové ovladače s dosahem do 50 m, koncové magnety a sadu montážního příslušenství, přičemž robustní konstrukce o výkonu 130 W a točivém momentu 21 N·m zajišťuje plynulý a tichý chod do 55 dB.
Klíčové vlastnosti
1. Kompletní programování z aplikace – Celé nastavení pohonu, konfigurace provozních parametrů a přidávání ovladačů probíhá v aplikaci, bez nutnosti otevírat řídicí jednotku a používat její tlačítka.
2. Pohon pro brány o hmotnosti do 800 kg – Motor o výkonu 130 W a točivém momentu 21 N·m poskytuje dostatečnou sílu pro posun těžkých bran.
3. Automatické načtení dráhy – Jednorázové spuštění funkce umožní pohonu samostatně uložit čas přejezdu a zvolit vysokou či nízkou rychlost u konců.
4. Ochrana proti přetížení – Po detekci překážky pohon bránu zastaví nebo vrátí zpět podle režimu reakce zvoleného v aplikaci.
5. Ovládání přes Wi-Fi a Bluetooth – Pokud má zařízení přístup k síti, bránu ovládáte vzdáleně odkudkoli, a bez internetu se aplikace automaticky přepne na Bluetooth v dosahu do 10 m.

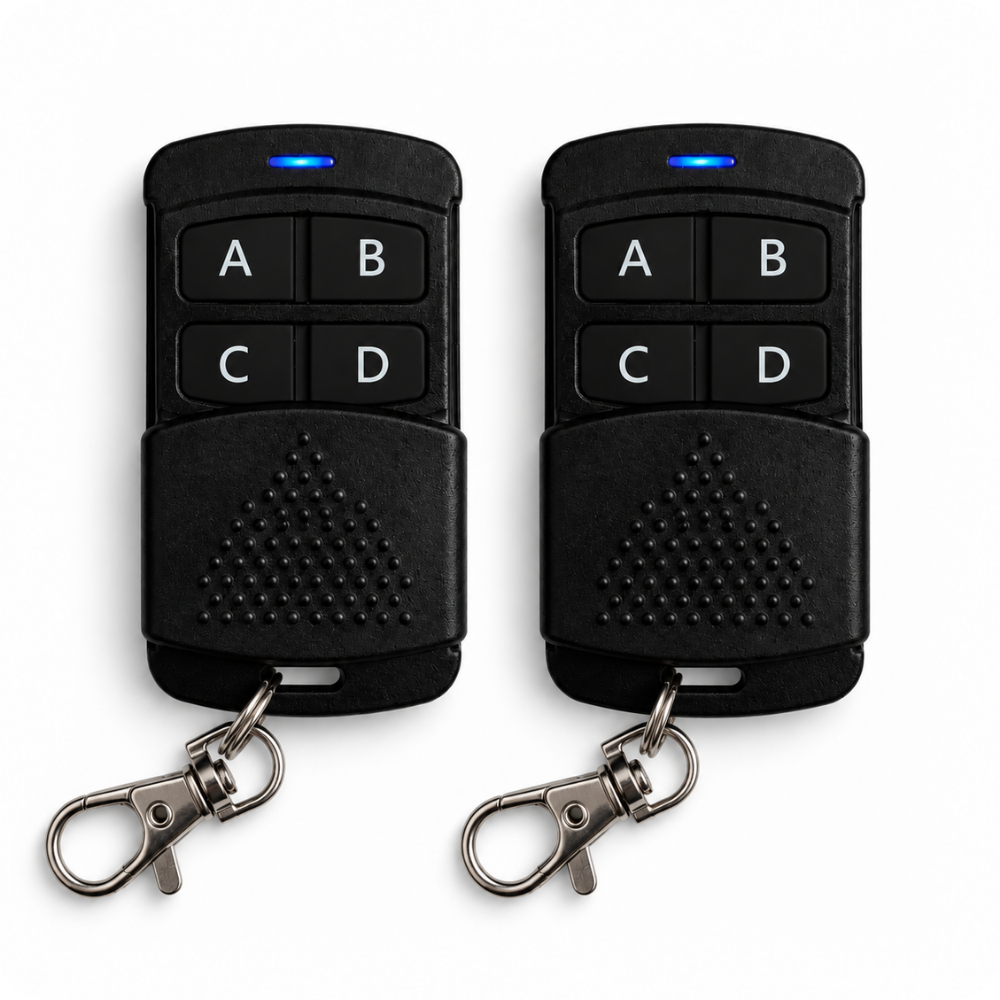

6. Dálkové ovladače – Součástí balení jsou 2 ovladače s dosahem do 50 m a plovoucím kódem; řídicí jednotka pojme až 128 ovladačů.
7. Režim pro pěší – Umožňuje částečné otevření brány, což je pohodlné při každodenním příchodu a odchodu bez nutnosti plného otevírání křídla.
8. Automatické zavírání – Čas automatického zavření po úplném otevření nastavíte v aplikaci nebo v menu řídicí jednotky v rozsahu 0–99 sekund.
9. Nouzové odblokování – Přiložené klíče umožňují ruční odblokování pohonu a posunutí brány při výpadku napájení.
10. Připojení externího příslušenství – Pohon podporuje fotobuňky, výstražný maják, čtečku karet a indukční smyčkový detektor, čímž rozšiřuje funkčnost systému.

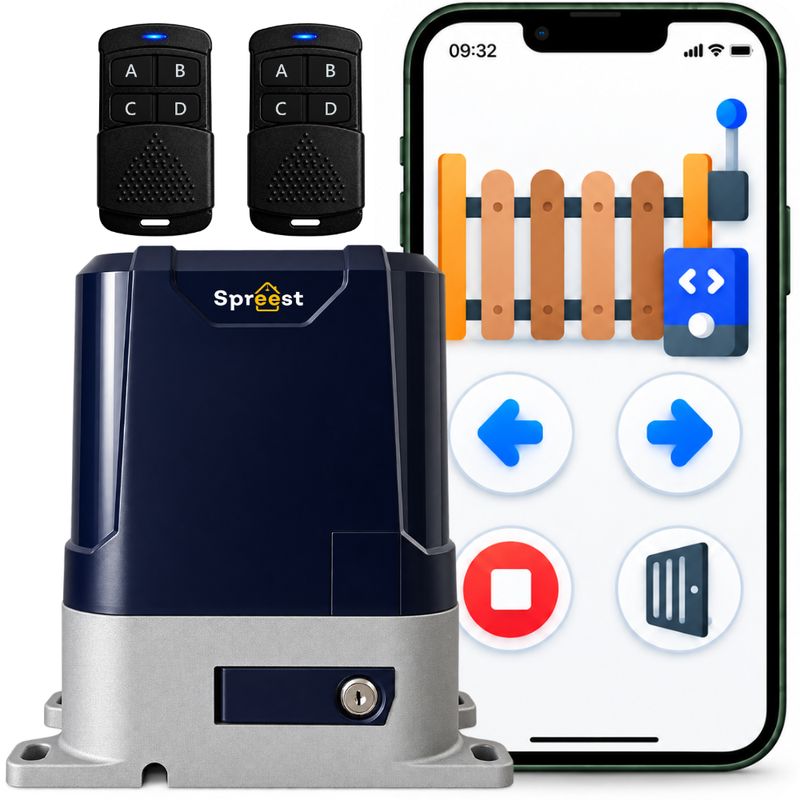

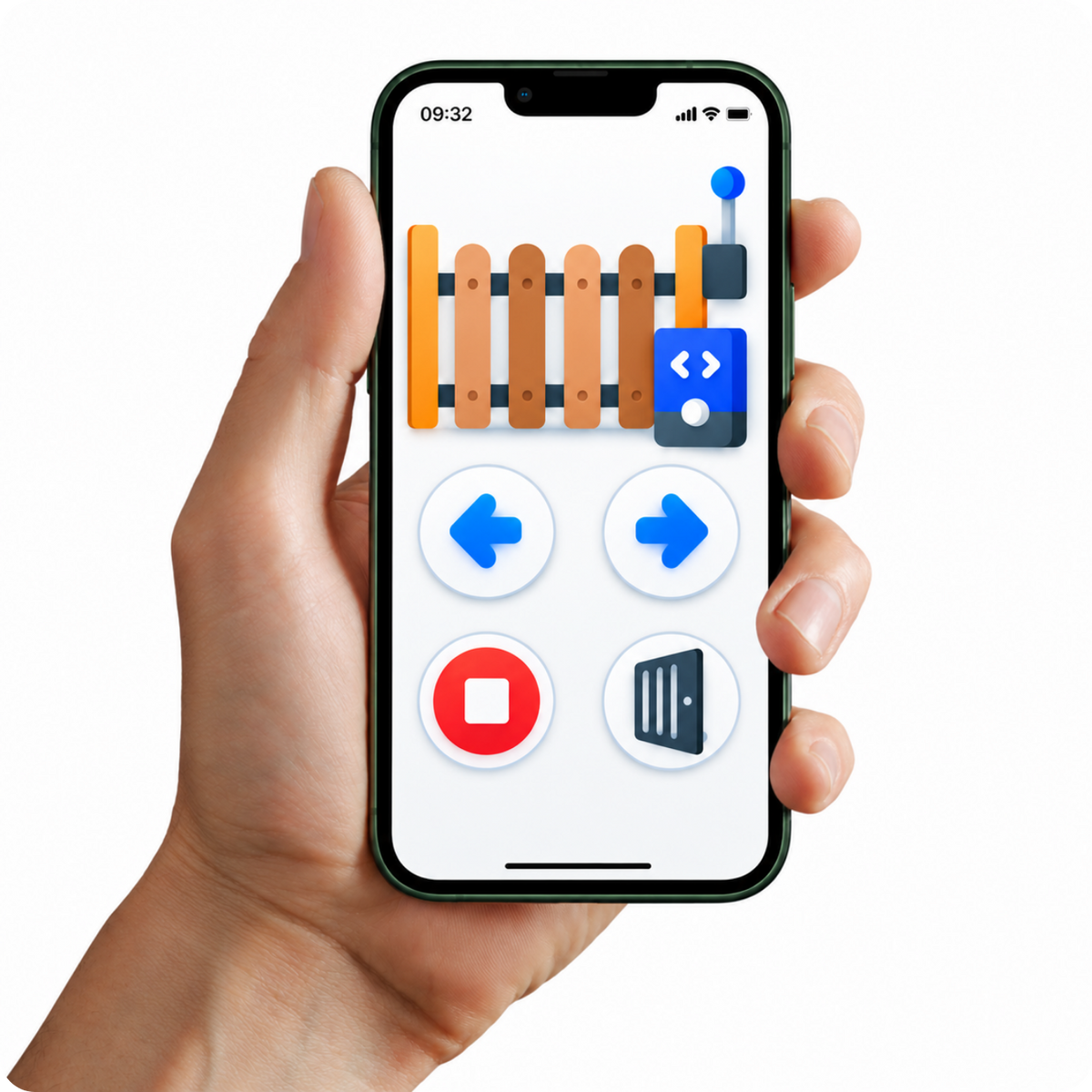

Mobilní aplikace
- Vzdálené ovládání – Otevírejte a zavírejte bránu odkudkoli, když je zařízení připojeno k Wi-Fi síti.
- Ovládání přes Bluetooth – Pokud není k dispozici internet a telefon je v dosahu do 10 m, aplikace se automaticky přepne na Bluetooth připojení.
- Automatické načtení dráhy – Spustíte jej jedním kliknutím v aplikaci, bez nutnosti vstupovat do menu na řídicí desce.
- Nastavení parametrů provozu – Regulujete rychlost, čas automatického zavírání, režim pro pěší a reakci na přetížení.
- Programování ovladačů a karet – Přidáváte a odebíráte RF ovladače a USB karty přímo z telefonu, bez otevírání krytu jednotky.
- Sdílení přístupu – Vygenerujete QR kód a nasdílíte ovládání brány členům domácnosti nebo hostům.
- Vzdálená servisní pomoc – Funkce Remote Assistance umožňuje technikovi vzdáleně diagnostikovat a konfigurovat zařízení po sdílení kódu.
- Protokol událostí – Historie otevření a zavření brány provedených prostřednictvím aplikace.
- Plánovač provozu brány – Nastavíte časy automatického otevírání a zavírání brány.

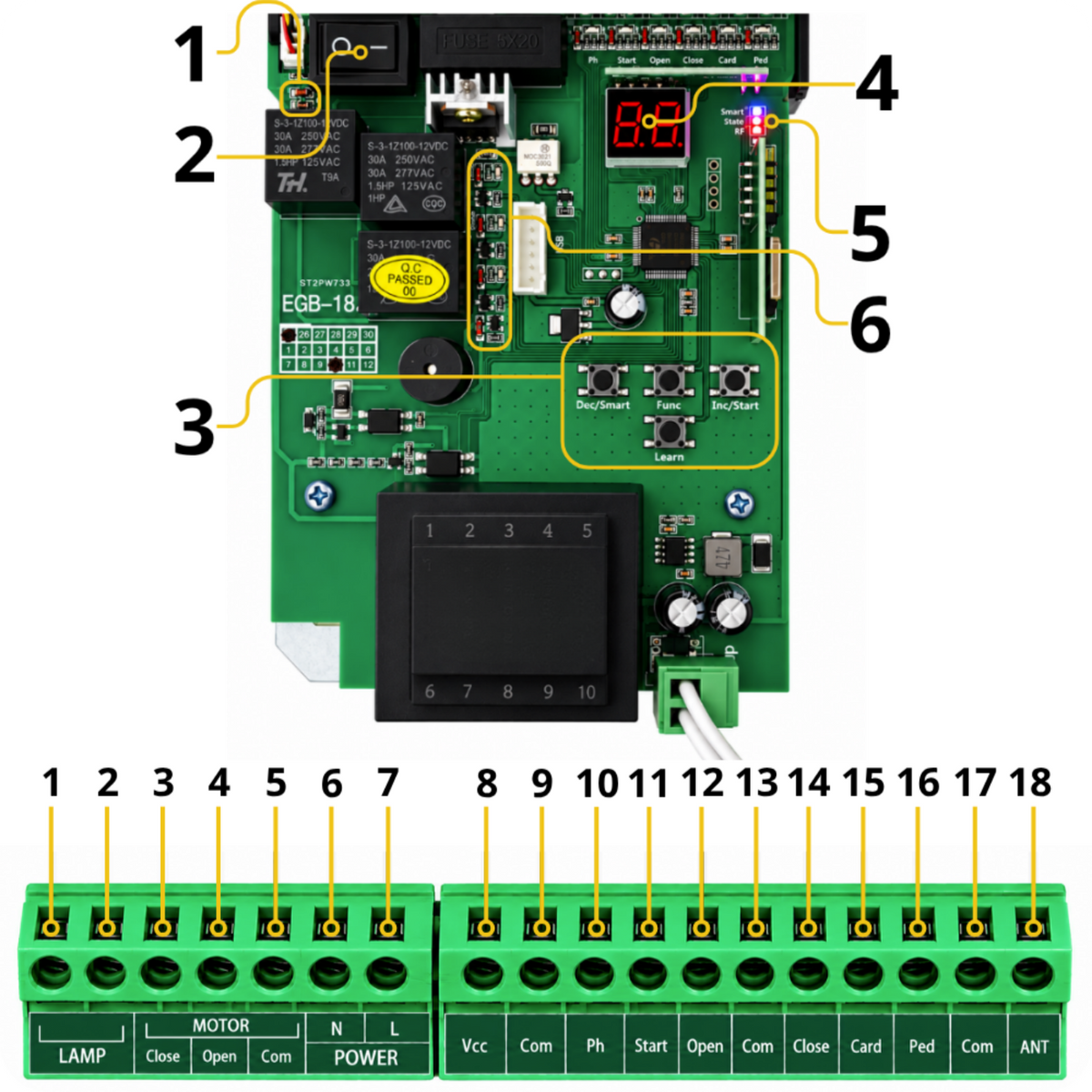

Prvky řídicí desky
- LED signalizační indikátory koncových spínačů
- Mechanický vypínač napájení
- Funkční tlačítka pro ruční programování pohonu DEC/SMART, FUN, INC/START, LEARN
- Digitální displej
- LED signalizační indikátory State, Rf, Smart
- Indikátor chodu motoru
Svorky řídicí desky
- Svorky 1 a 2 – Lamp – Připojení výstražného majáku, výstupní napětí AC 110 V/220 V.
- Svorky 3, 4 a 5 – Motor – Připojení vodičů motoru pohonu posuvné brány.
- Svorky 6 a 7 – Power – Připojení napájení AC 110 V/220 V.
- Svorka 8 – Vcc – DC výstup 12 V pro napájení externích zařízení, max. 200 mA.
- Svorka 9 – Com – Připojení ke svorce COM nebo GND.
- Svorka 10 – Ph – Připojení fotobuňky.
- Svorka 11 – Start – Vstup ovládání jedním tlačítkem, ovládající bránu v cyklu otevřít – stop – zavřít – stop – otevřít.
- Svorka 12 – Open – Připojení libovolného externího zařízení otevírajícího bránu.
- Svorka 13 – Com – Připojení ke svorce COM nebo GND.
- Svorka 14 – Close – Připojení libovolného externího zařízení zavírajícího bránu.
- Svorka 15 – Card – Připojení libovolného externího zařízení otevírajícího bránu.
- Svorka 16 – Ped – Vstup signálu režimu pro pěší (signál otevření brány).
- Svorka 17 – Com – Připojení ke svorce COM nebo GND.
- Svorka 18 – ANT – Připojení antény.
Technická specifikace
Pohon pro posuvnou bránu PYM-N2208 WiFi 800 kg
- Napájení: AC 110 V/220 V ±10 %, 50 Hz / 60 Hz
- Maximální zatížení (hmotnost brány): 800 kg
- Jmenovitý výkon: 130 W
- Jmenovité otáčky motoru: 1300 ot./min
- Výstupní otáčky: 50 ot./min ±10 %
- Rychlost posuvu brány: 26 cm/s
- Výstupní točivý moment: 21 N·m
- Modul ozubeného kola: M=4
- Počet zubů kola: Z=16
- Dosah ovladače: ≤50 m
- Provozní vlhkost: ≤85 %
- Maximální tažná síla: 950 N
- Hlučnost: ≤55 dB
- Třída ochrany: B
- Provozní teplota motoru: -20 °C ~ +55 °C
- Kódování ovladačů: Plovoucí kód
- Kapacita paměti ovladačů: Max. 128 ks
- Barva: Tmavě modro-stříbrná

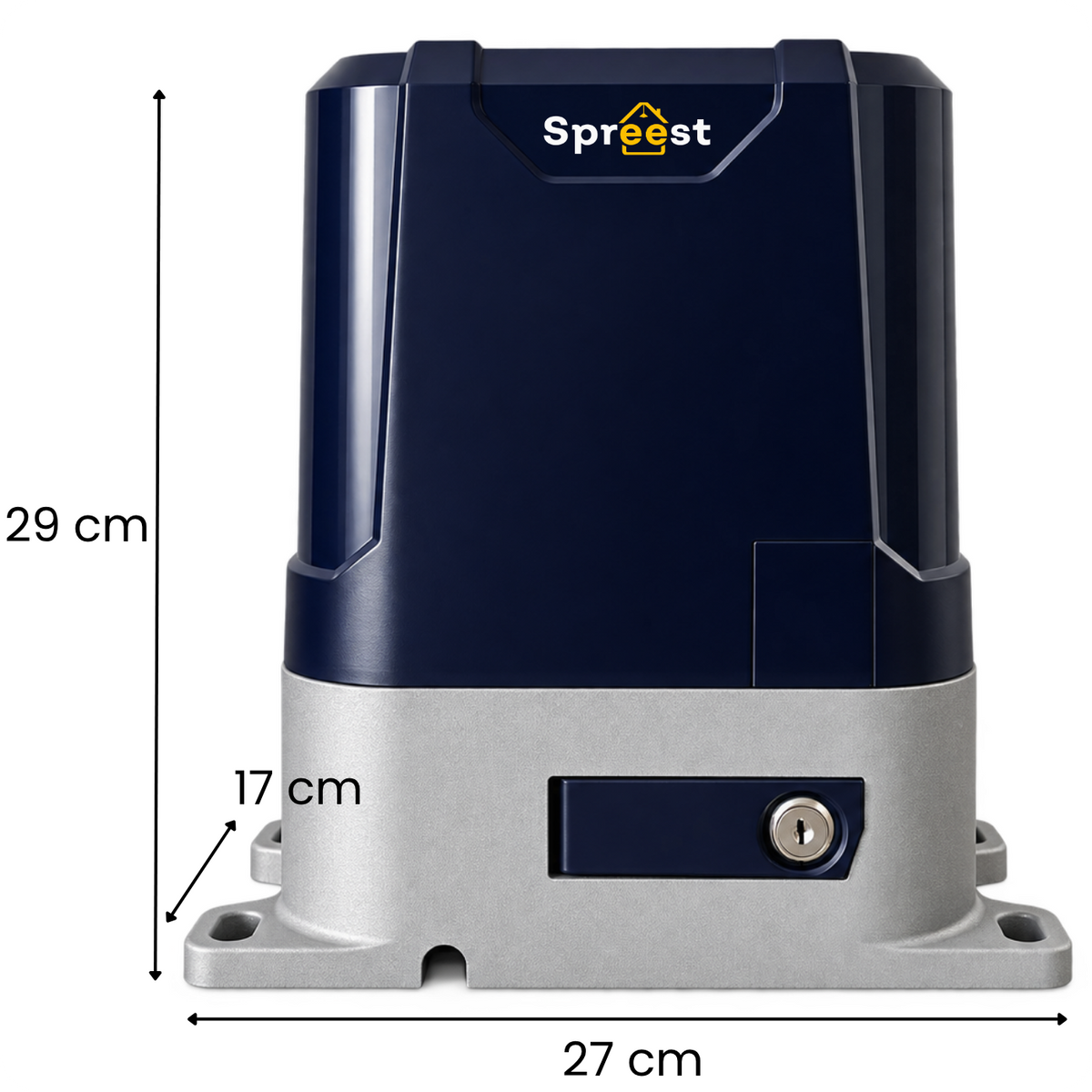

- Rozměry: 27 x 17 x 29 cm
- Čistá hmotnost: 8,4 kg

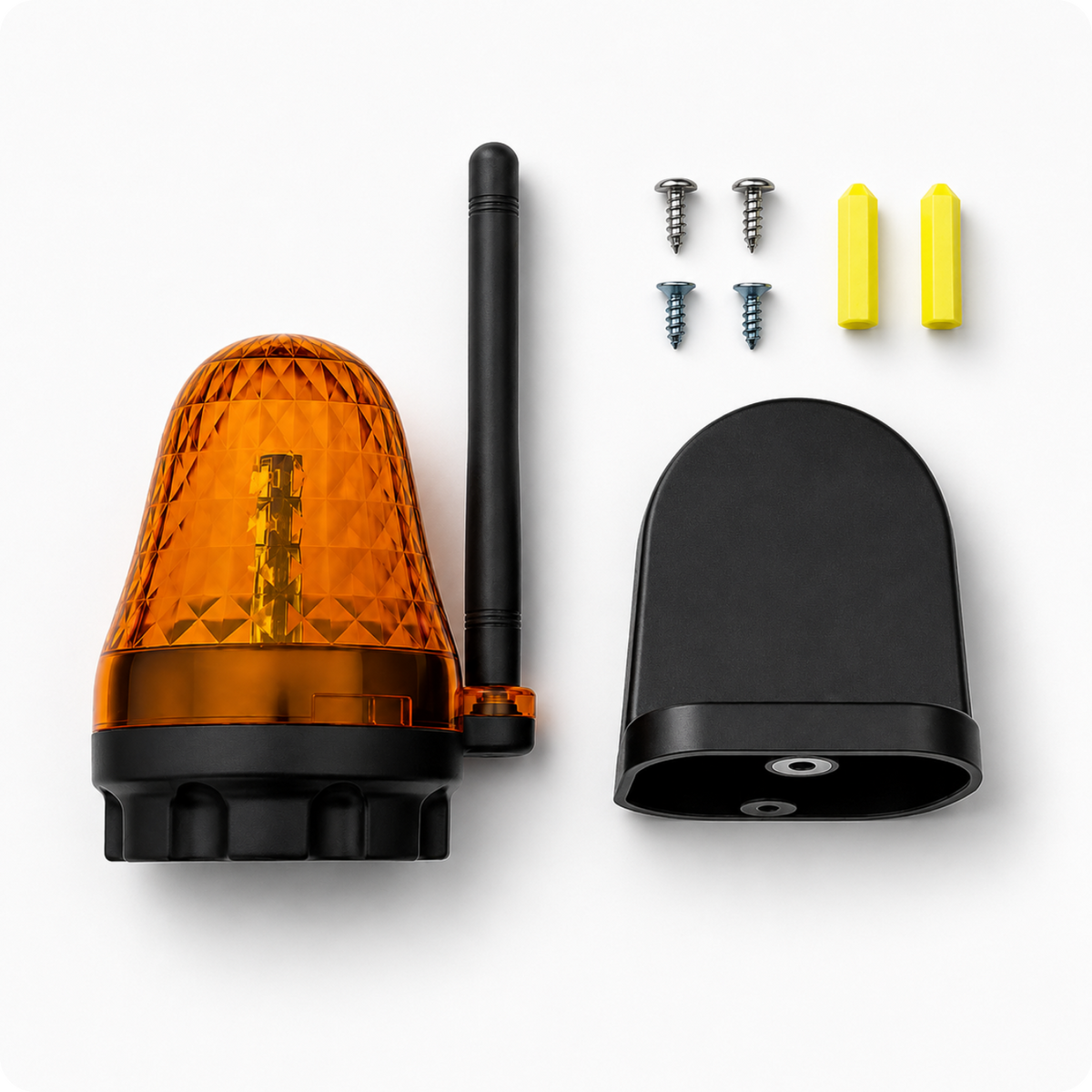

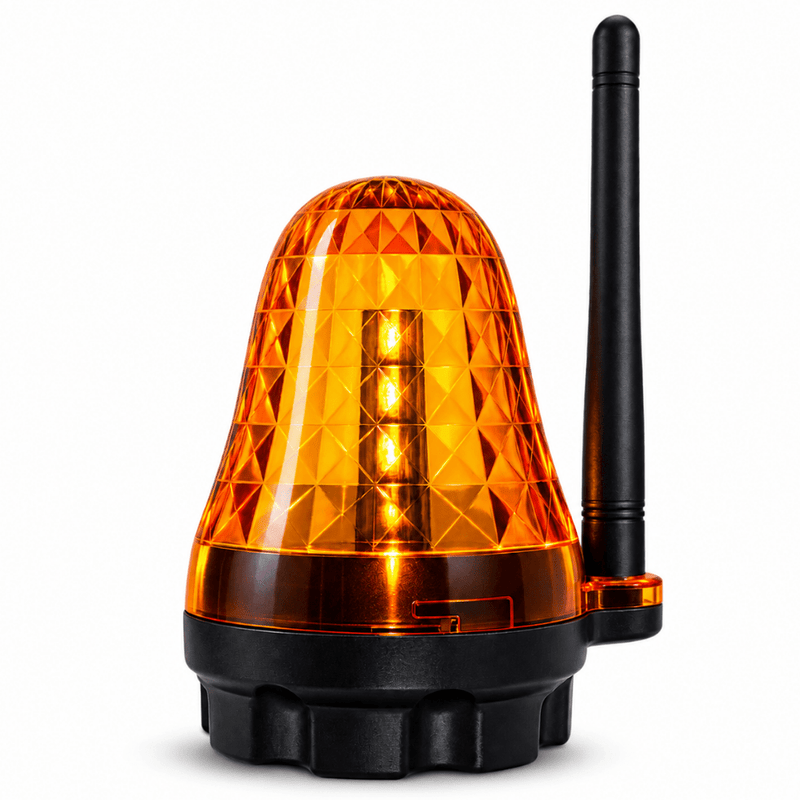

Výstražný signalizační maják JD-06 12-265 V AC/DC
- Provozní napětí: 12–265 V AC/DC
- Příkon: < 3 W
- Světelný zdroj: LED
- Provozní režimy: Blikání / Stálé svícení
- Frekvence blikání: 1 Hz
- Připojení RF antény: GND / ANT
- Provozní teplota: Od -20 °C do +60 °C
- Stupeň krytí: IP54
- Montážní poloha: Svislá
- Barva krytu: Oranžová
- Barva základny: Černá

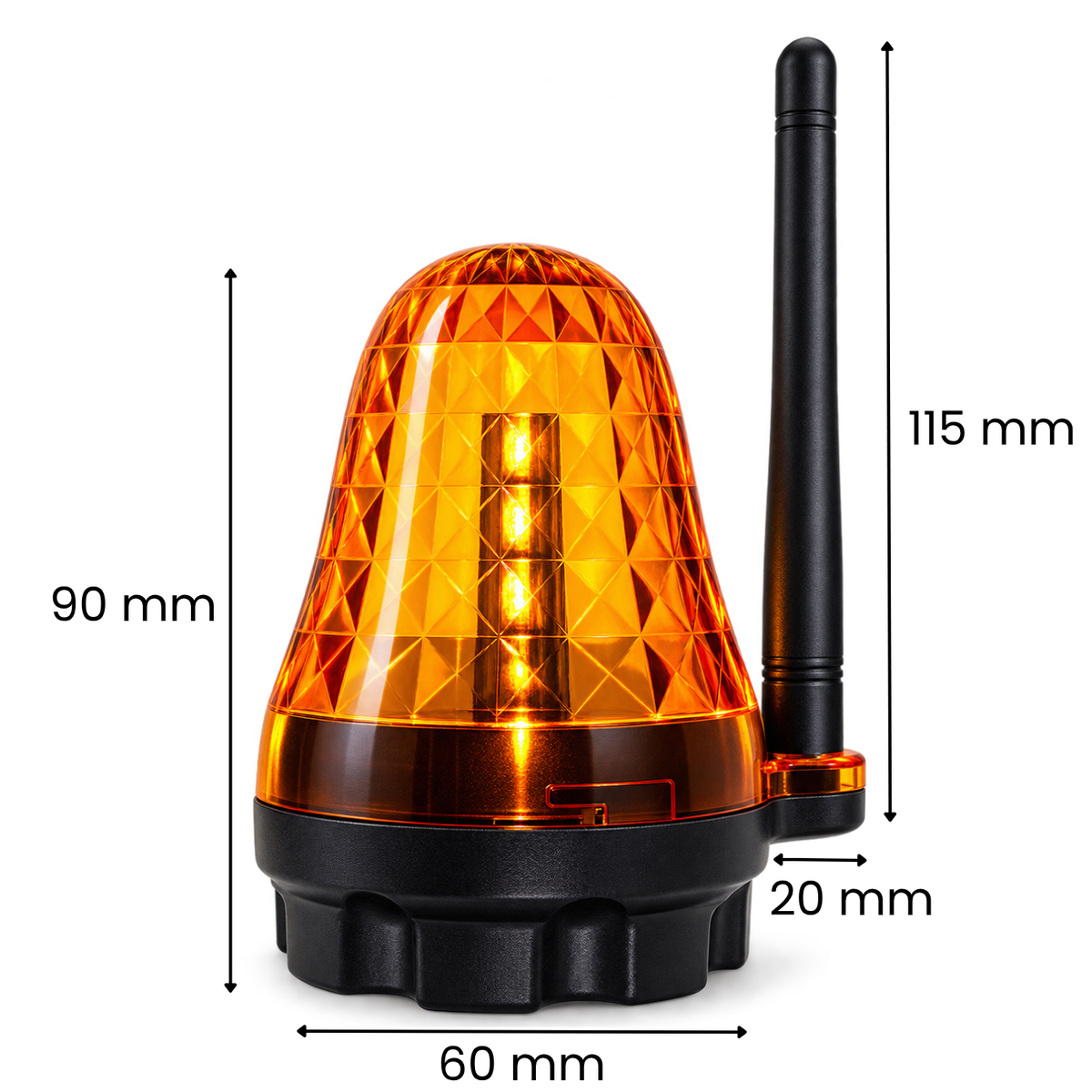

- Rozměry zařízení: 127 × 80 × 60 mm
- Hmotnost: 143 g
Pozor: Maják montujte svisle vzhledem k zemi. Správná montážní poloha a pečlivé uzavření krytu jsou důležité pro omezení rizika proniknutí vody dovnitř zařízení a zachování deklarovaného stupně krytí IP54.

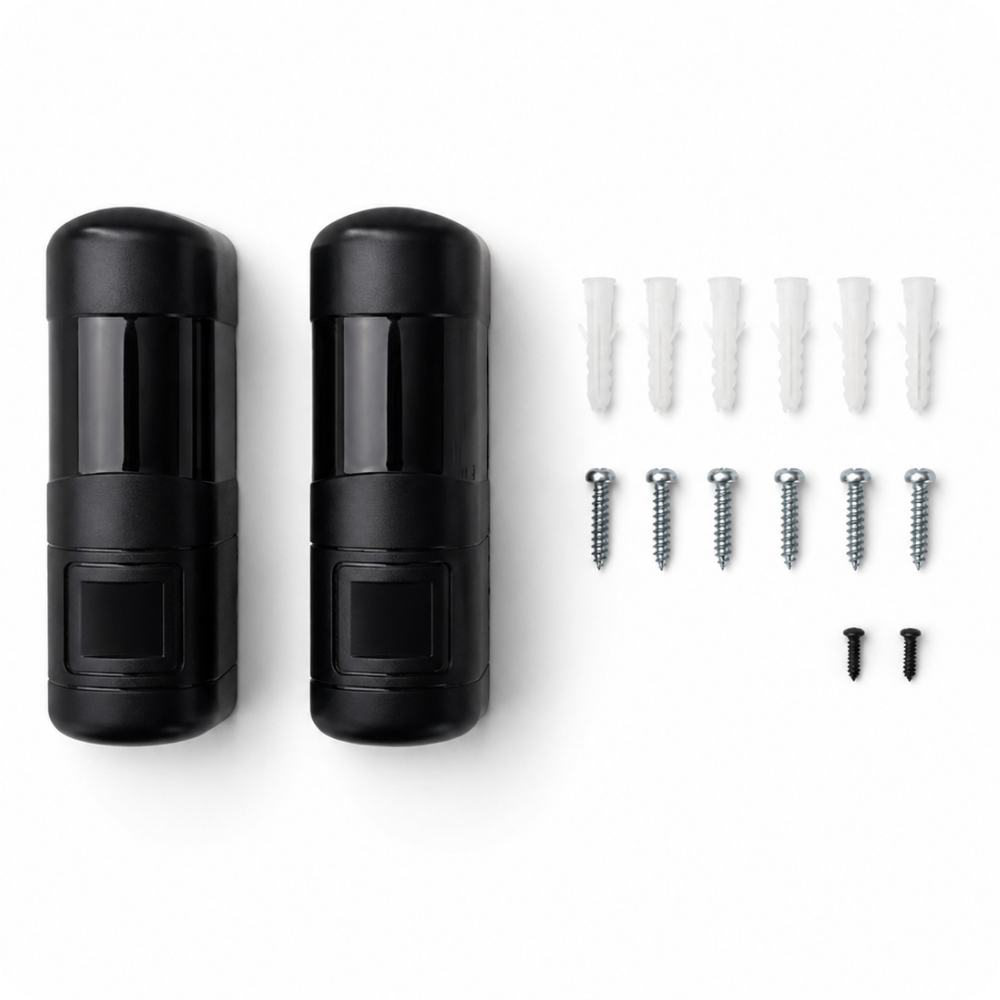

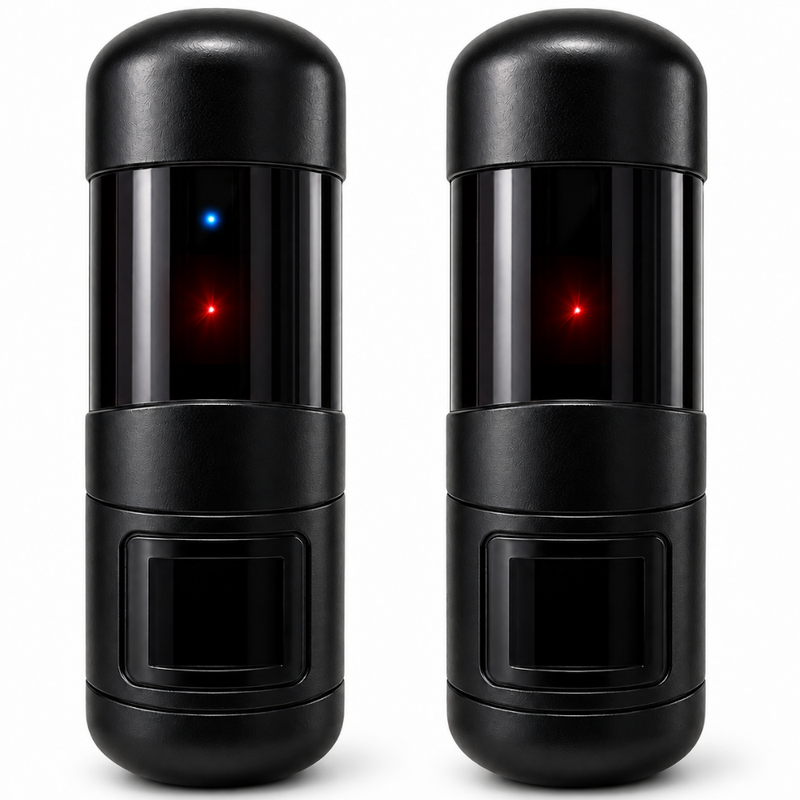

Fotobuňka, detektor překážek HW-08 12-24 V AC/DC
- Napájení: AC/DC 12–24 V
- Provozní dosah: Do 12 m
- Minimální vzdálenost mezi vysílačem a přijímačem: 50 cm
- Vlnová délka infračerveného záření: 890 nm
- Spotřeba proudu vysílače: ≤ 30 mA
- Spotřeba proudu přijímače: ≤ 50 mA
- Rozsah nastavení optického modulu / desky plošných spojů: ±90°
- Konfigurace výstupu: N.O. / N.C., volitelná propojkami
- Reléový výstup přijímače: Max. 1 A při 24 V DC
- Provozní teplota: Od -20 °C do +60 °C
- Stupeň krytí: IP54
- Minimální průřez vodiče: 0,5 mm²
- Minimální doporučená montážní výška: 20 cm nad zemí
- Barva: Černá

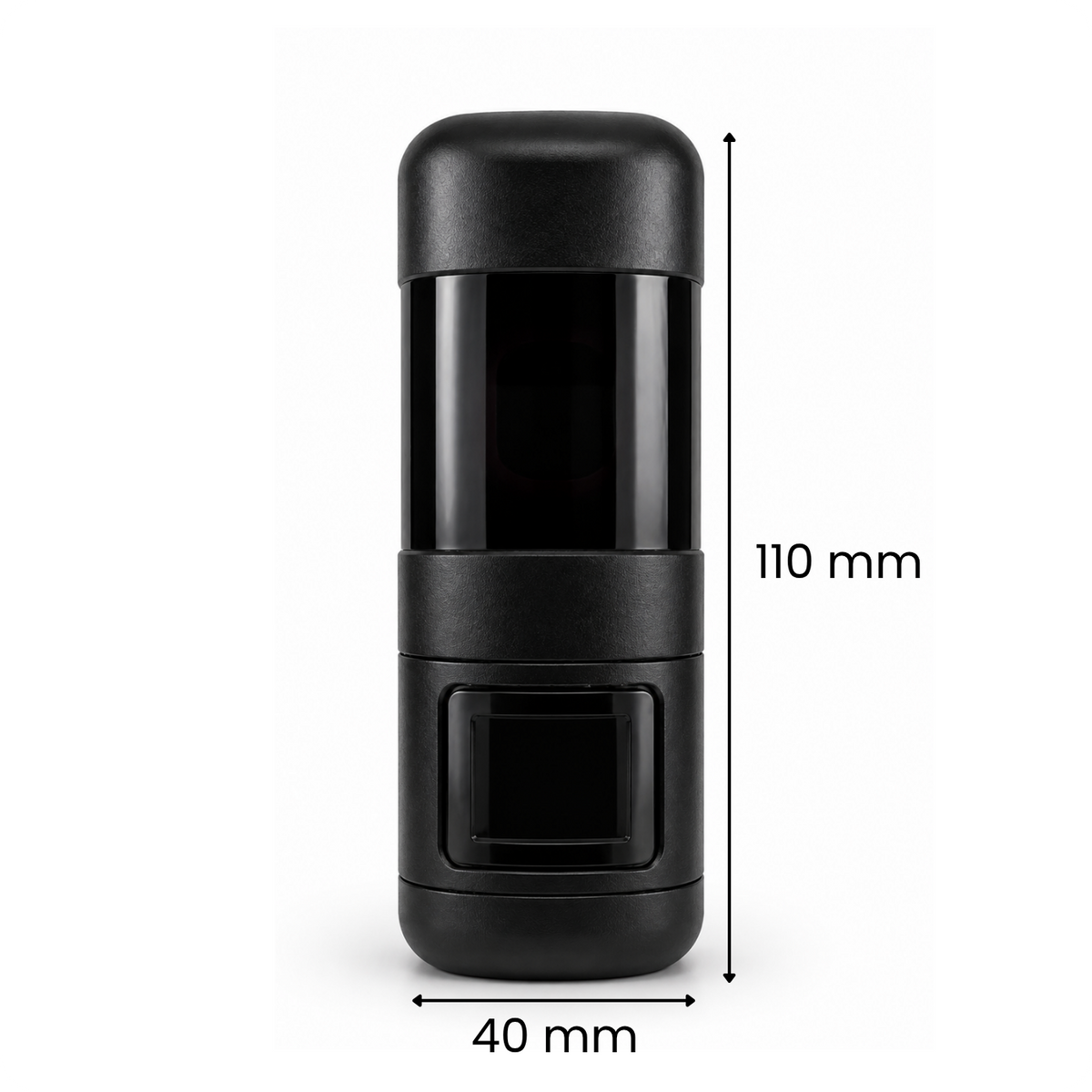

- Rozměry: 110 × 40 x 40 mm
- Hmotnost: 139 g

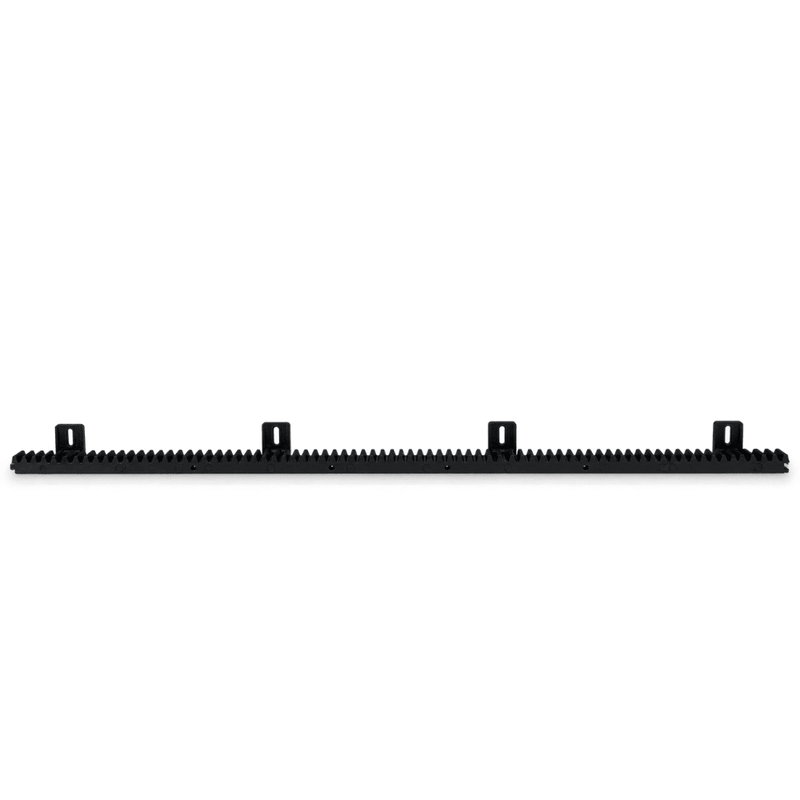

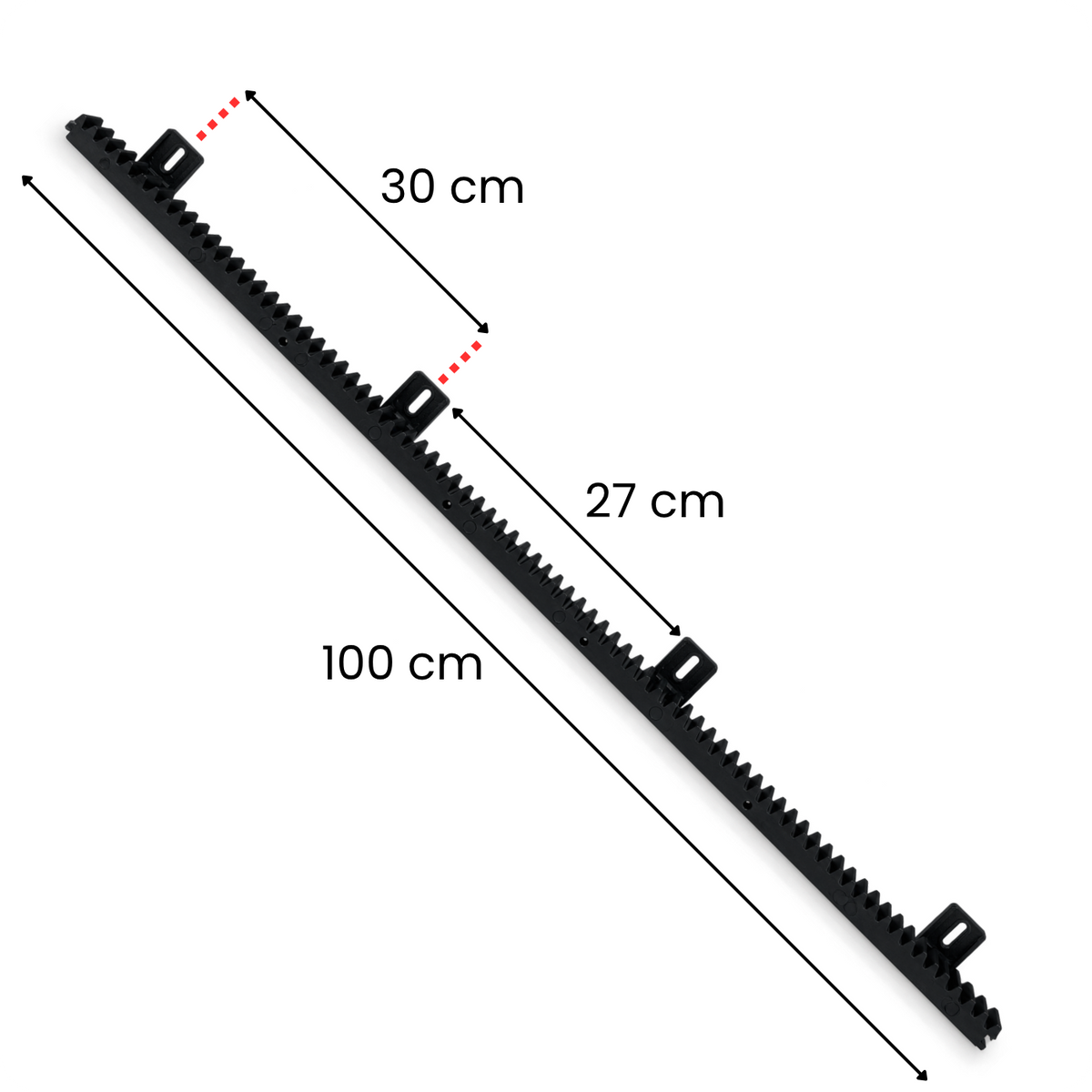

Polyamidový nylonový ozubený hřeben pro pohony CT-01 1M
- Modul ozubení: M4
- Materiál: Polyamid / Nylon
- Délka hřebene: 1 m
- Typ ozubení: Přímé
- Počet montážních bodů: 4
- Způsob montáže: Šroubování
- Nastavení polohy: Ano
- Barva: Černá
- Rozměry: 100 x 4 x 6 cm
- Hmotnost: 1,05 kg

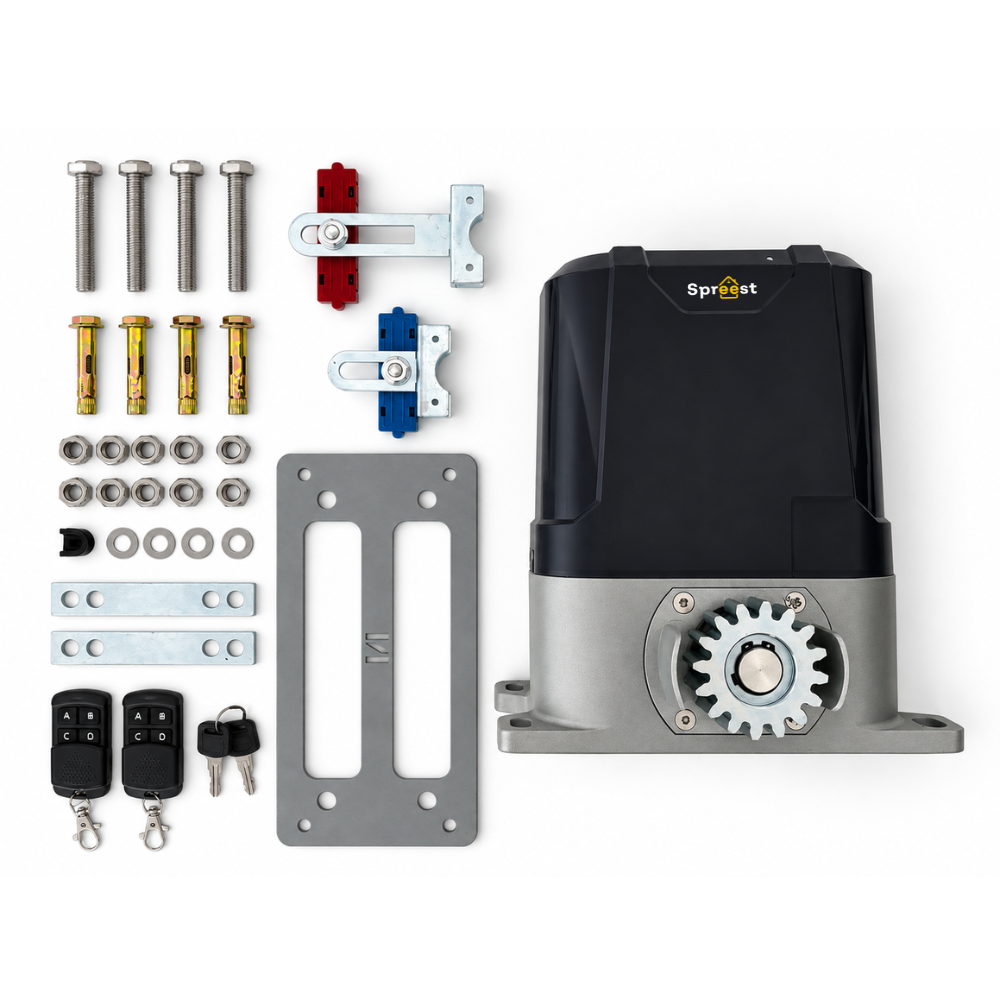

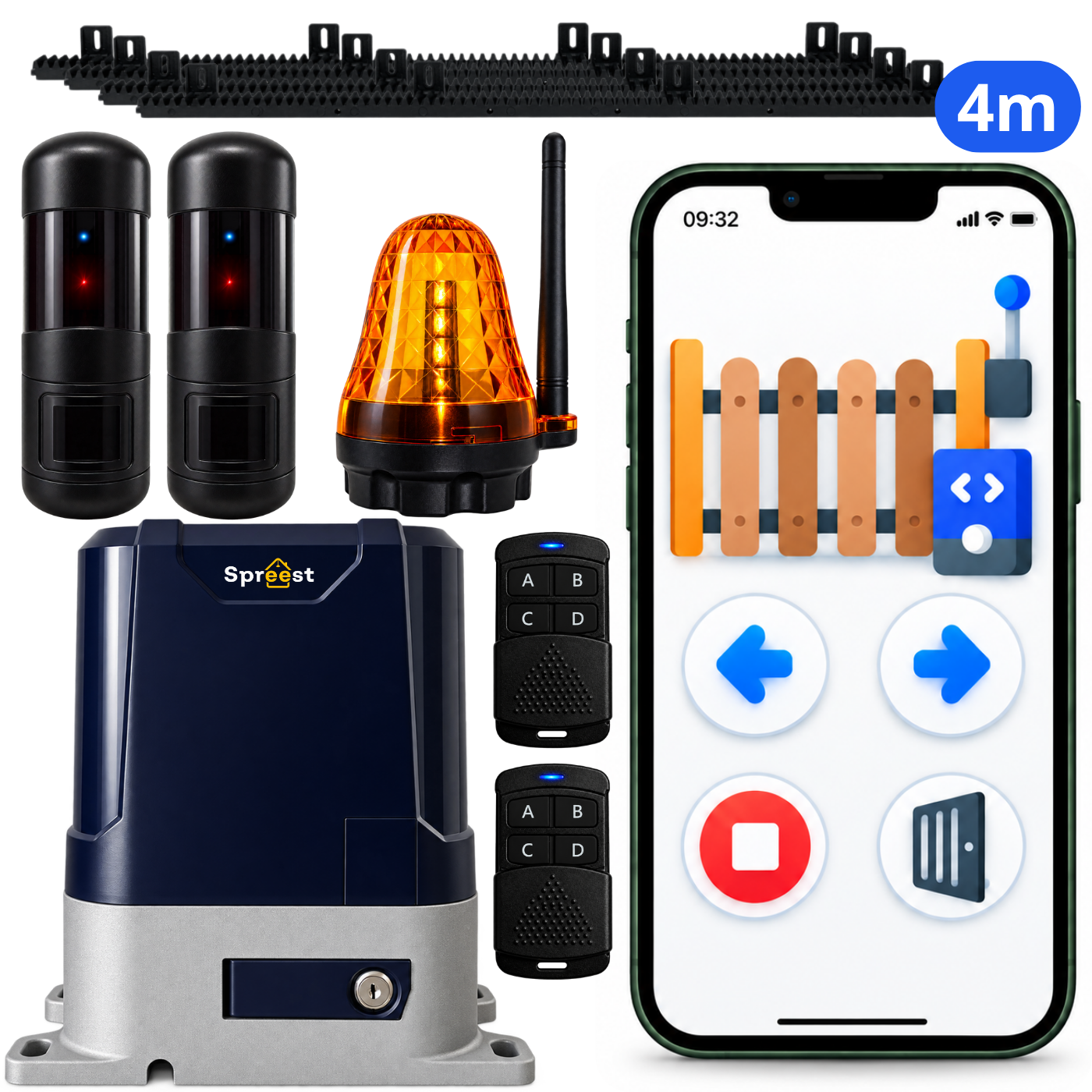

Sada obsahuje
- 1x Pohon pro posuvnou bránu PYM-N2208
- 1x Základní deska pohonu
- 4x Upevňovací šroub k podkladu
- 1x Sada stavěcích šroubů
- 2x Koncový magnet (modrý a červený) s magnetickým koncovým spínačem
- 2x Dálkový ovladač
- 2x Klíč pro nouzové odblokování
- 1x Uživatelský manuál
- 1x Výstražný signalizační maják JD-06 12-265 V AC/DC
- 1x Držák
- 1x Sada montážního příslušenství
- 1x Uživatelský manuál
- 1x Sada fotobuněk HW-08 12-24 V AC/DC
- 6x Samořezný šroub
- 6x Hmoždinka
- 2x Šroub pro montáž na sloupek
- 1x Uživatelský manuál

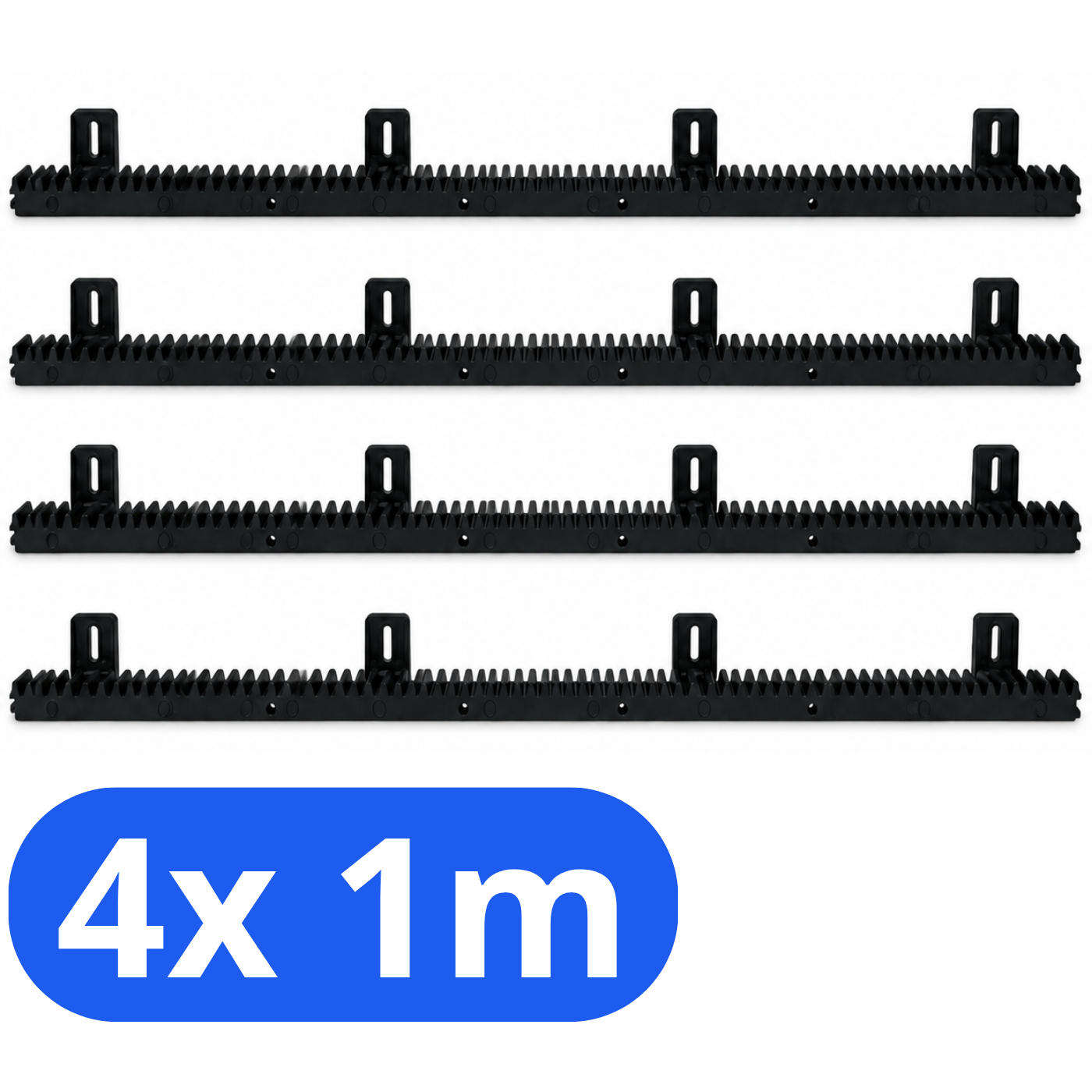

- 4x Polyamidový ozubený hřeben M4 – 1 m
- 20x Montážní šroub
- 20x Montážní podložka
