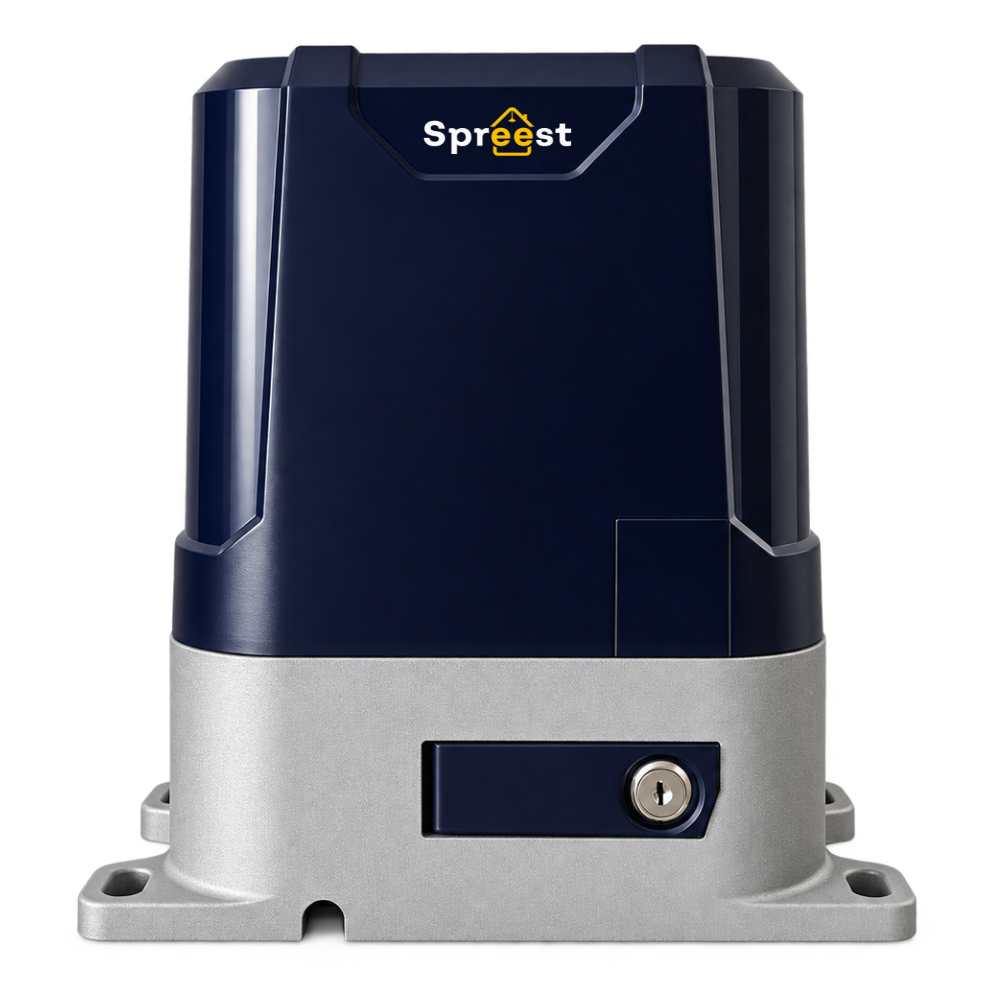

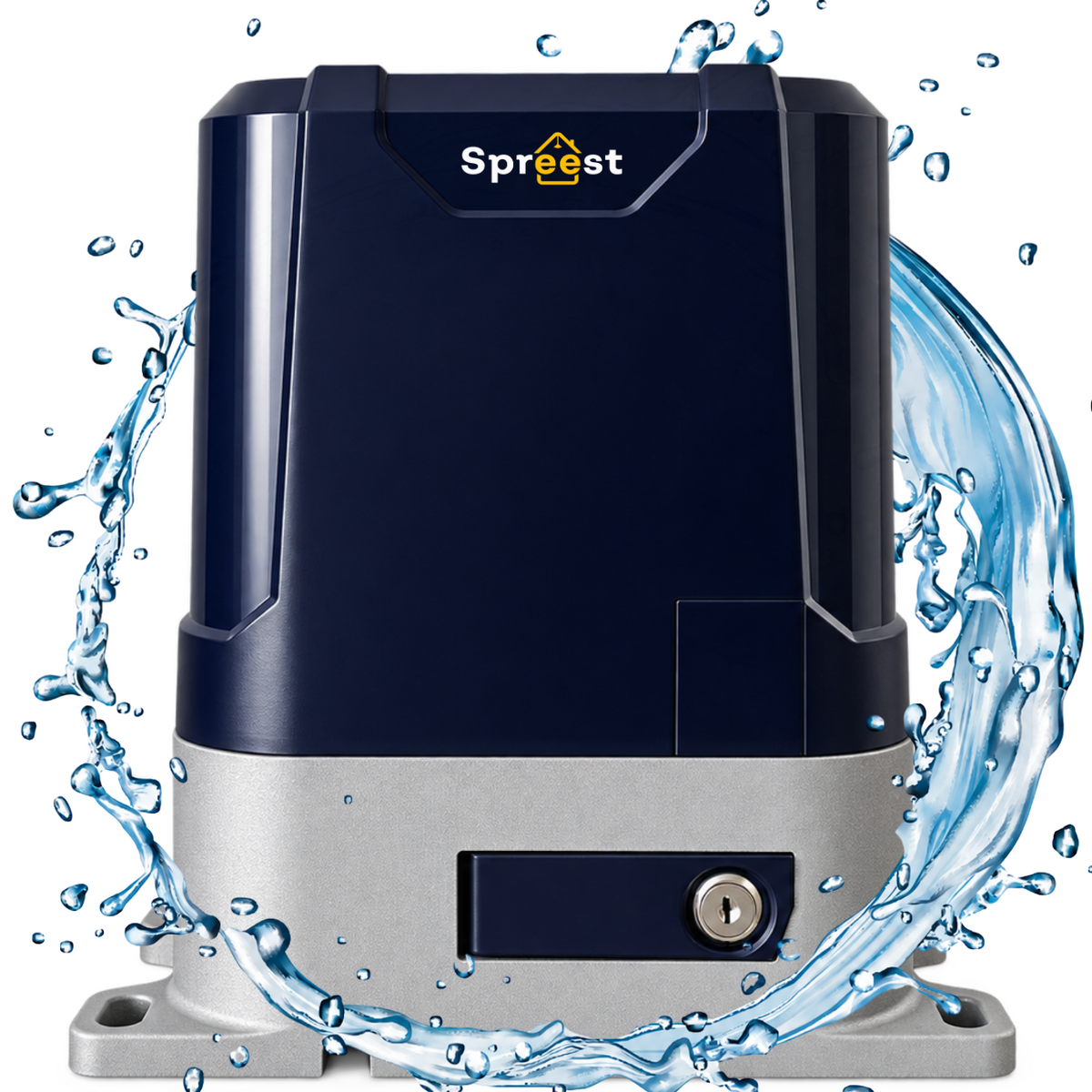

Pohon posuvné brány PYM-N2208 WiFi 800 kg

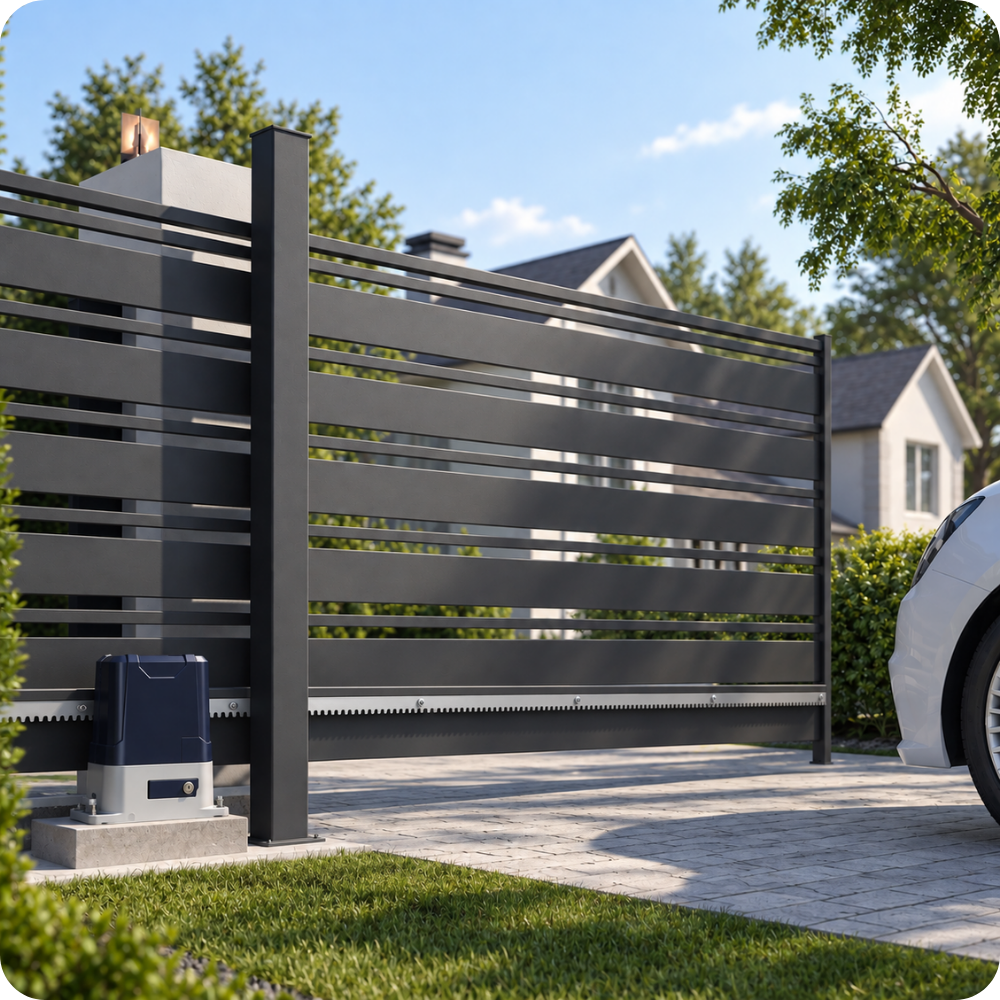

Pohon pro posuvnou bránu PYM-N2208 WiFi značky Spreest je automatizační systém, který umožňuje pohodlné a bezpečné otevírání a zavírání posuvné brány o hmotnosti do 800 kg, aniž byste museli vystupovat z auta nebo ručně odemykat závoru.
Pohon spolupracuje s chytrým modulem, díky čemuž veškerou konfiguraci, programování dálkových ovladačů a nastavení provozních parametrů provedete přímo z mobilní aplikace – bez nutnosti otevírat kryt řídicí jednotky nebo se dotýkat tlačítek na základní desce.
Aplikace umožňuje vzdálené otevírání a zavírání brány přes Wi-Fi nebo Bluetooth, jednorázové automatické učení dráhy, nastavení rychlosti a času automatického zavírání a sdílení přístupu ostatním členům domácnosti.
V sadě naleznete 2 dálkové ovladače s dosahem až 50 m, koncové magnety a sadu montážního příslušenství. Robustní konstrukce s výkonem 130 W a točivým momentem 21 N·m zajišťuje plynulý a tichý chod do 55 dB.
Klíčové vlastnosti
1. Kompletní programování z aplikace – Veškerá konfigurace pohonu, nastavení provozních parametrů a přidávání ovladačů probíhá z úrovně aplikace, bez nutnosti otevírat řídicí jednotku a používat její tlačítka.
2. Pohon pro brány o hmotnosti do 800 kg – Motor s výkonem 130 W a točivým momentem 21 N·m poskytuje dostatečnou sílu pro posouvání těžkých bran.
3. Automatické učení dráhy – Jednorázové spuštění funkce umožní pohonu samostatně uložit čas přejezdu a zvolit vysokou i nízkou rychlost u konců.
4. Ochrana proti přetížení – Po detekci překážky pohon zastaví bránu nebo ji vrátí zpět podle zvoleného režimu reakce v aplikaci.
5. Ovládání Wi-Fi a Bluetooth – Pokud má zařízení přístup k síti, ovládáte bránu vzdáleně odkudkoli; bez internetu se aplikace automaticky přepne na Bluetooth v dosahu do 10 m.

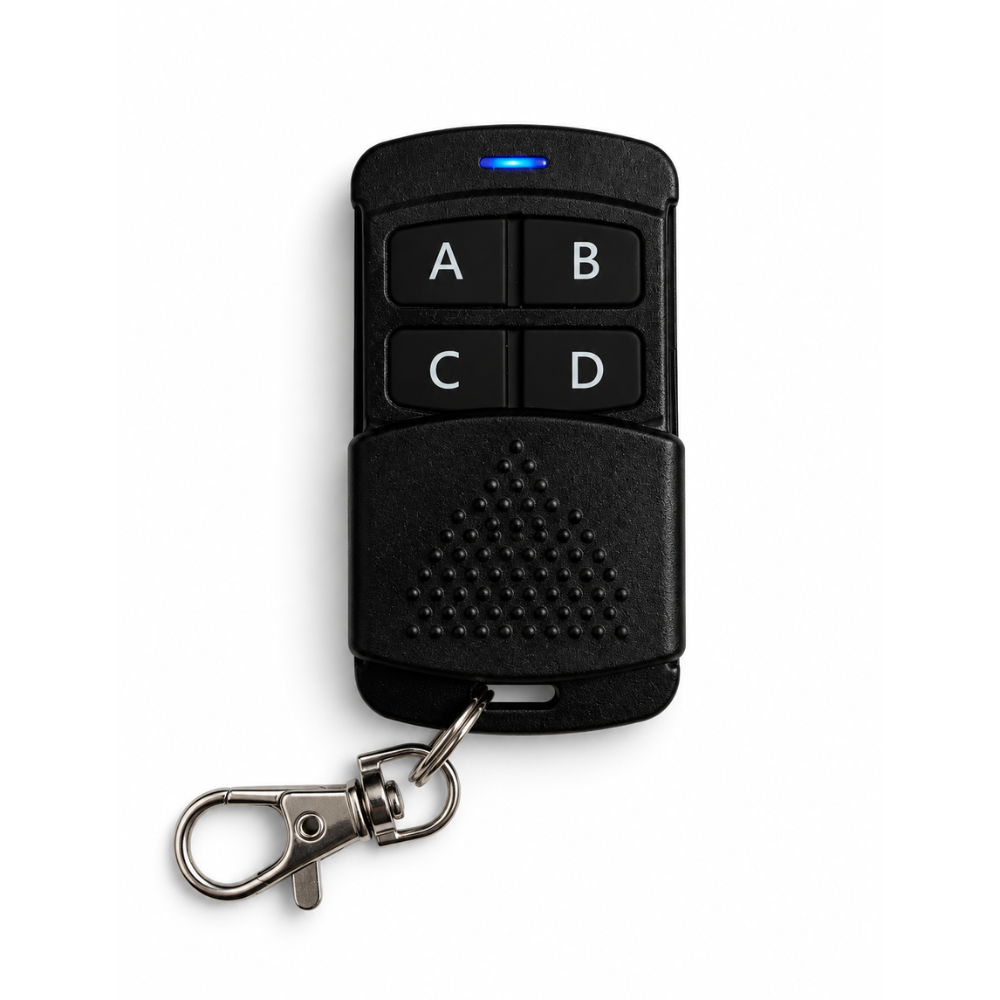

6. Dálkové ovladače – V sadě jsou 2 ovladače s dosahem do 50 m a plovoucím kódem; řídicí jednotka pojme maximálně 128 ovladačů.
7. Režim pro pěší – Umožňuje částečné otevření brány, což je pohodlné pro každodenní vcházení a vycházení bez nutnosti plného vysunutí křídla.
8. Automatické zavírání – Čas automatického zavření po úplném otevření nastavíte v aplikaci nebo v menu řídicí jednotky v rozsahu 0–99 sekund.
9. Nouzové odblokování – Přiložené klíče umožňují ručně odblokovat pohon a posunout bránu v případě výpadku napájení.
10. Připojení externího příslušenství – Pohon podporuje fotobuňky, signalizační lampu, čtečku karet a detektor indukční smyčky, čímž rozšiřuje funkčnost systému.

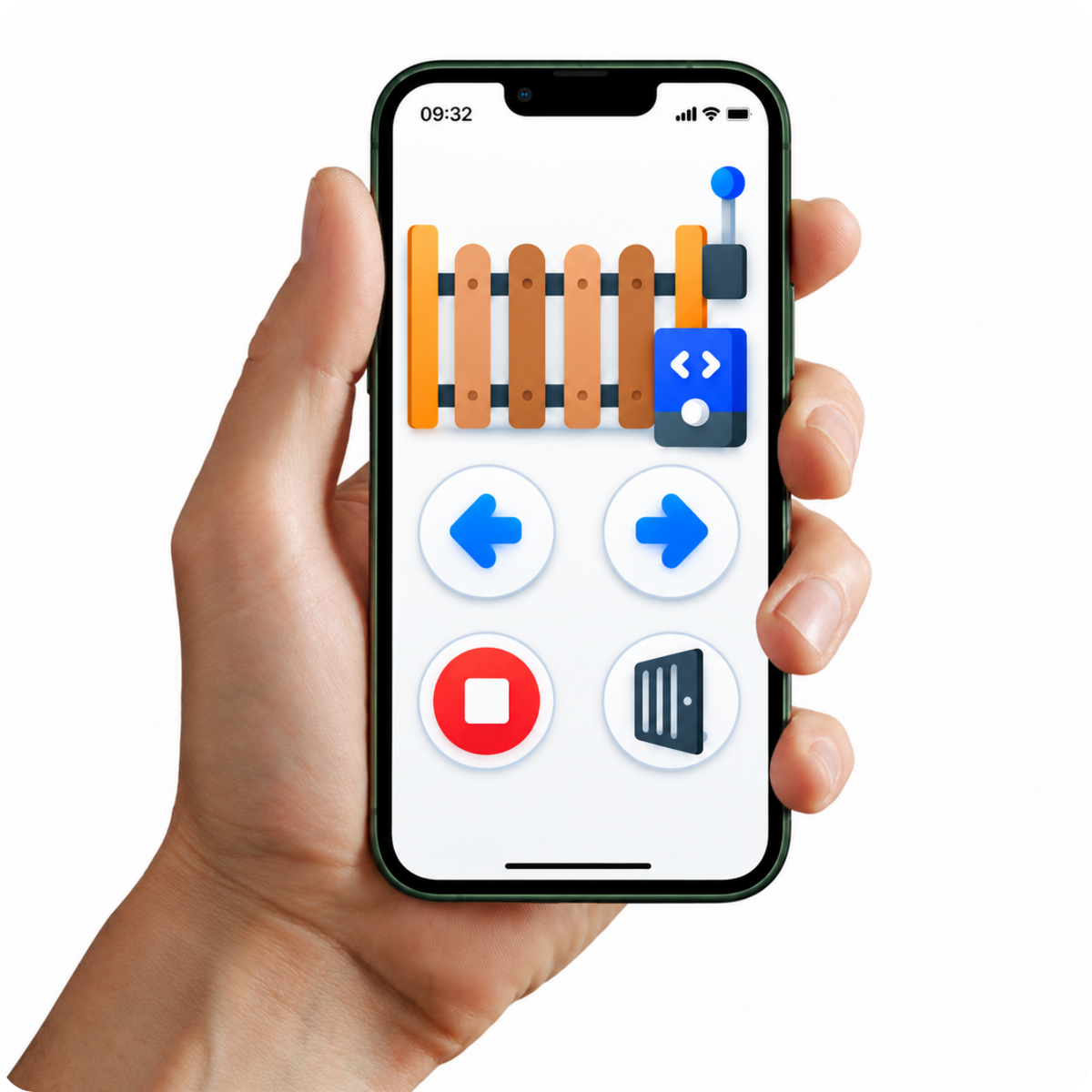

Mobilní aplikace
- Vzdálené ovládání – Otevírejte a zavírejte bránu odkudkoli, pokud je zařízení připojeno k síti Wi-Fi.
- Ovládání Bluetooth – Pokud není k dispozici internet a telefon je v dosahu do 10 m, aplikace se automaticky přepne na připojení Bluetooth.
- Automatické učení dráhy – Spustíte jej jedním kliknutím v aplikaci, bez nutnosti vstupovat do menu na řídicí desce.
- Nastavení provozních parametrů – Regulujete rychlost, čas automatického zavírání, režim pro pěší a reakci na přetížení.
- Programování ovladačů a karet – Přidáváte a odebíráte RF ovladače a USB karty přímo z telefonu, bez nutnosti otevírat kryt řídicí jednotky.
- Sdílení přístupu – Vygenerujete QR kód a sdílíte ovládání brány s členy domácnosti nebo hosty.
- Vzdálená servisní pomoc – Funkce Remote Assistance umožňuje instalatérovi po sdílení kódu vzdáleně diagnostikovat a konfigurovat zařízení.
- Provozní deník – Historie otevírání a zavírání brány provedených z aplikace.
- Harmonogram provozu brány – Nastavíte časy automatického otevírání a zavírání brány.

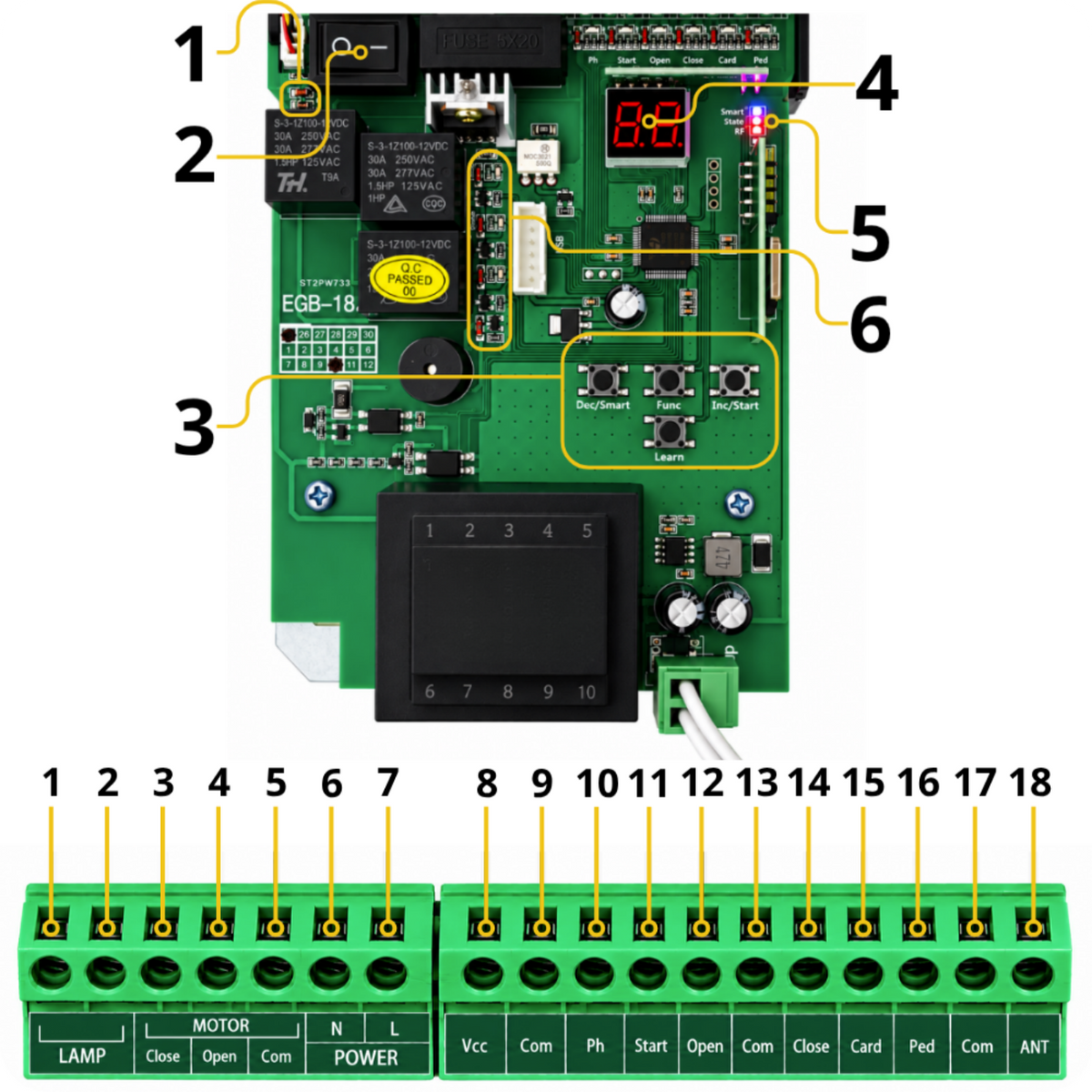

Prvky řídicí desky
- LED signalizační indikátory koncových spínačů
- Mechanický vypínač napájení
- Funkční tlačítka pro manuální programování pohonu DEC/SMART, FUN, INC/START, LEARN
- Digitální displej
- LED signalizační indikátory State, Rf, Smart
- Indikátor chodu motoru
Svorky řídicí desky
- Svorky 1 a 2 – Lamp – Připojení signalizační lampy, výstupní napětí AC 110 V/220 V.
- Svorky 3, 4 a 5 – Motor – Připojení kabelů motoru pohonu posuvné brány.
- Svorky 6 a 7 – Power – Připojení napájení AC 110 V/220 V.
- Svorka 8 – Vcc – Výstup DC 12 V pro napájení externích zařízení, max. 200 mA.
- Svorka 9 – Com – Připojení ke svorce COM nebo GND.
- Svorka 10 – Ph – Připojení fotobuňky.
- Svorka 11 – Start – Vstup ovládání jedním tlačítkem, ovládající bránu v cyklu otevřít – stop – zavřít – stop – otevřít.
- Svorka 12 – Open – Připojení libovolného externího zařízení otevírajícího bránu.
- Svorka 13 – Com – Připojení ke svorce COM nebo GND.
- Svorka 14 – Close – Připojení libovolného externího zařízení zavírajícího bránu.
- Svorka 15 – Card – Připojení libovolného externího zařízení otevírajícího bránu.
- Svorka 16 – Ped – Vstup signálu režimu pro pěší (signál otevření brány).
- Svorka 17 – Com – Připojení ke svorce COM nebo GND.
- Svorka 18 – ANT – Připojení antény.
Technická specifikace
- Mobilní aplikace: Ano (Android/iOS)
- Napájení: AC 110 V/220 V ±10%, 50 Hz / 60 Hz
- Maximální zatížení (hmotnost brány): 800 kg
- Jmenovitý výkon: 130 W
- Jmenovité otáčky motoru: 1300 ot./min
- Výstupní otáčky: 50 ot./min ±10%
- Rychlost posuvu brány: 26 cm/s
- Výstupní točivý moment: 21 N·m

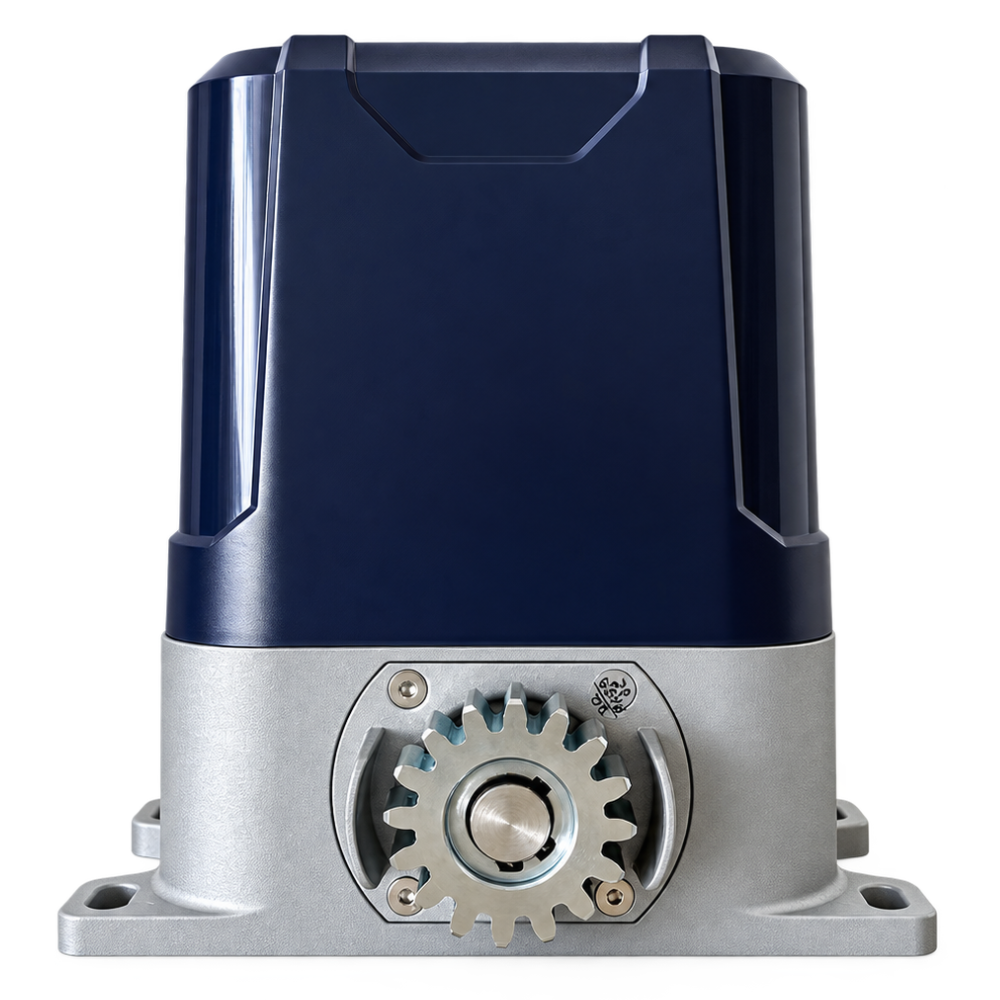

- Modul ozubeného kola: M=4
- Počet zubů kola: Z=16
- Dosah ovladače: ≤50 m
- Provozní vlhkost: ≤85%
- Maximální tažná síla: 950 N
- Hlučnost: ≤55 dB
- Třída ochrany: B
- Provozní teplota motoru: -20°C ~ +55°C
- Kódování ovladačů: Plovoucí kód
- Kapacita paměti ovladačů: Max. 128 ks
- Barva: Tmavě modro-stříbrná

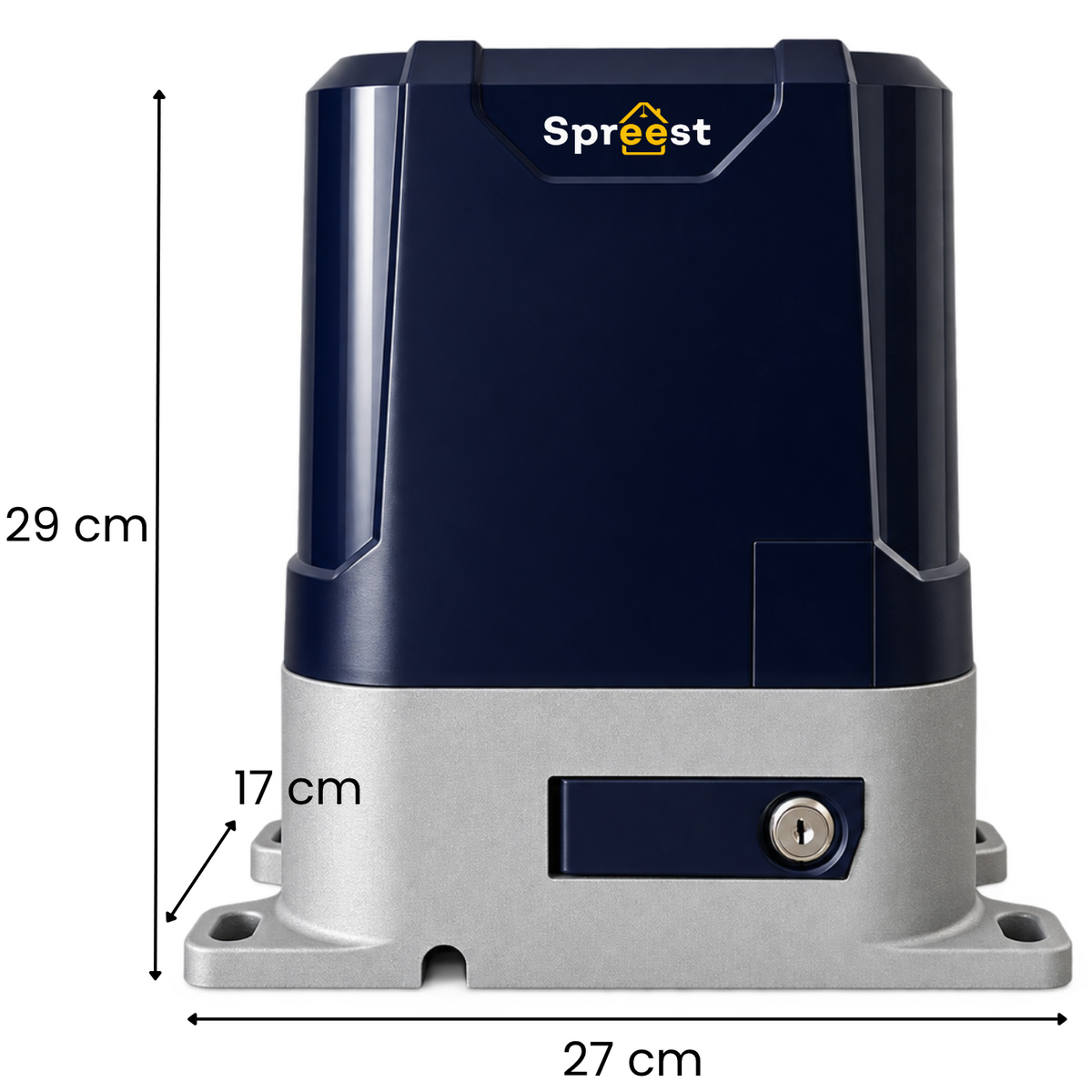

- Rozměry: 27 x 17 x 29 cm
- Čistá hmotnost: 8,4 kg

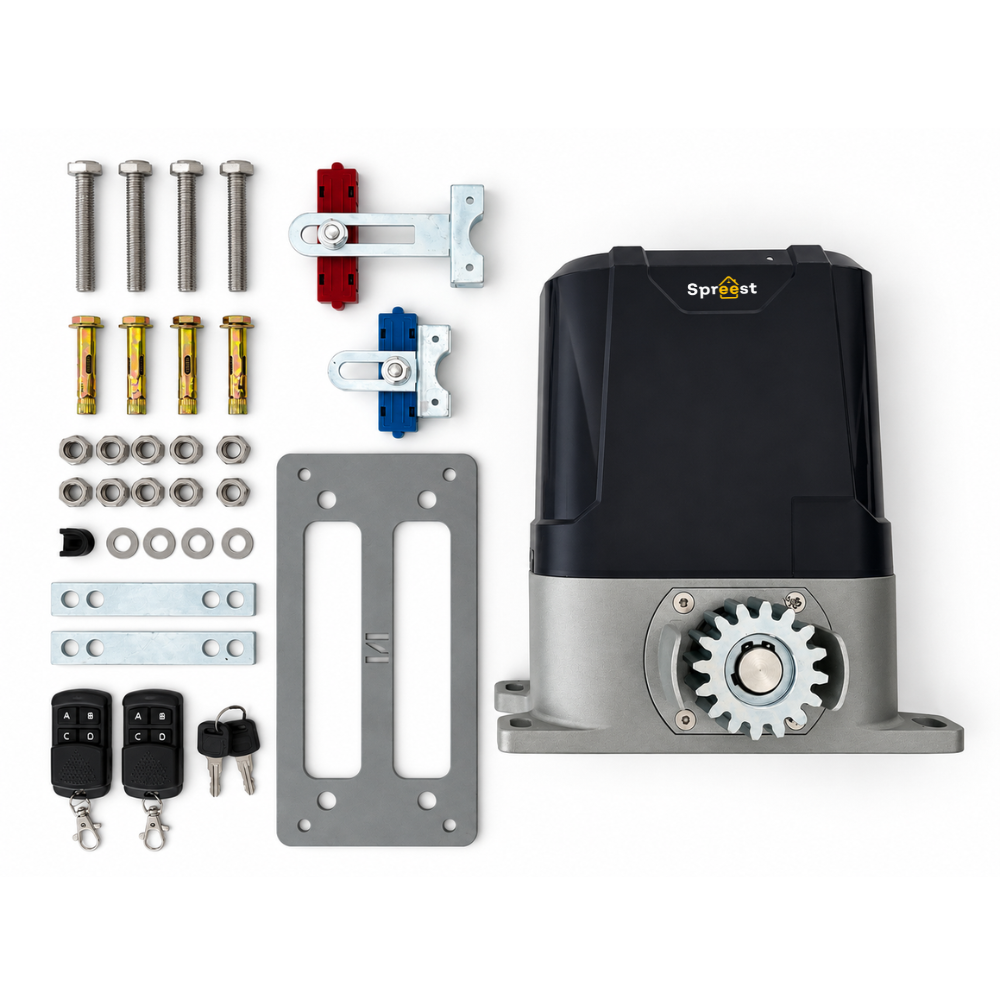

Sada obsahuje
- 1x Pohon pro posuvnou bránu PYM-N2208
- 1x Základová deska pohonu
- 4x Montážní šroub k podkladu
- 1x Sada stavěcích šroubů
- 2x Koncový magnet (modrý a červený) včetně magnetického koncového spínače
- 2x Dálkový ovladač
- 2x Klíč pro nouzové odblokování
- 1x Uživatelská příručka
