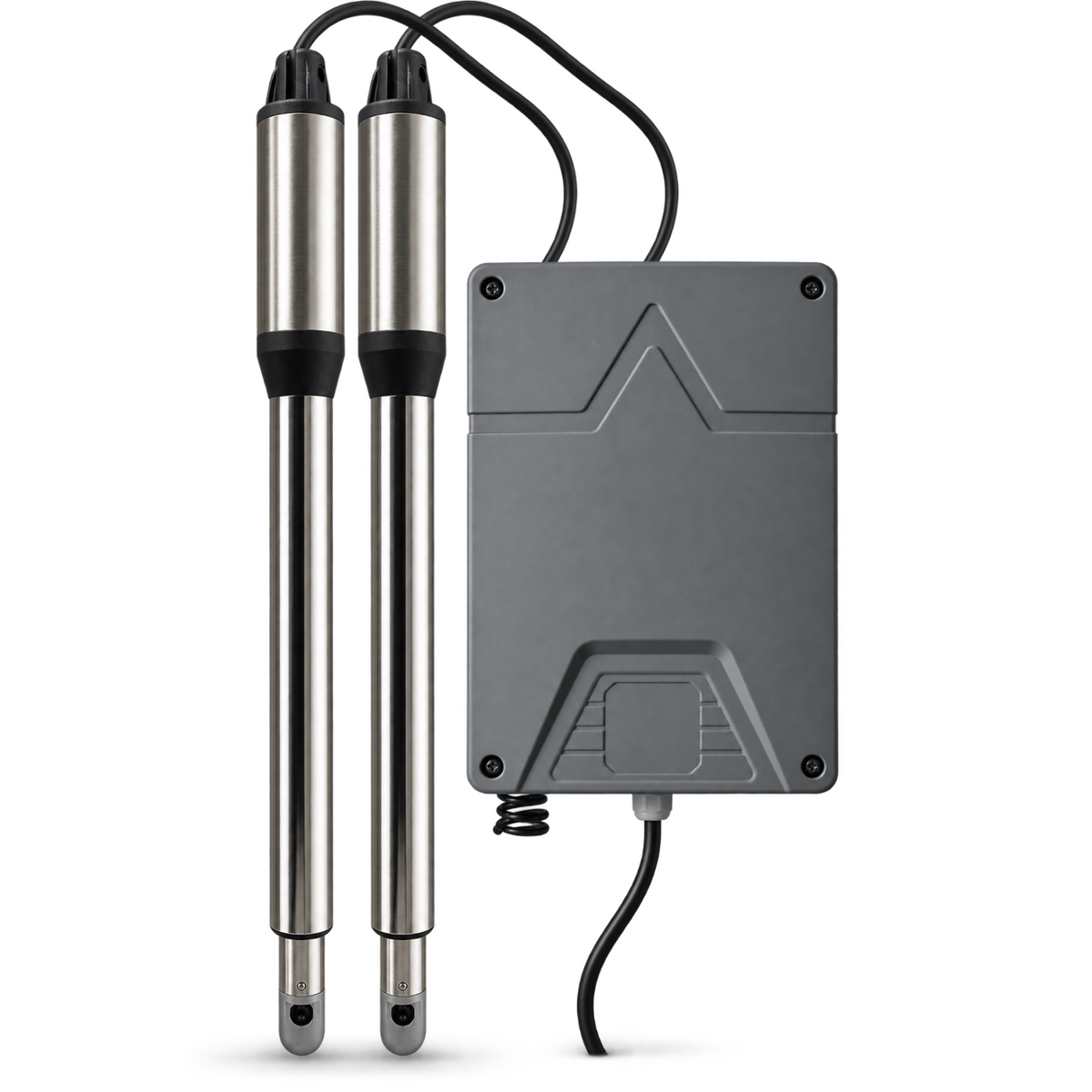

Pohon pro dvoukřídlovou bránu PKM-C01 WiFi 2x200KG

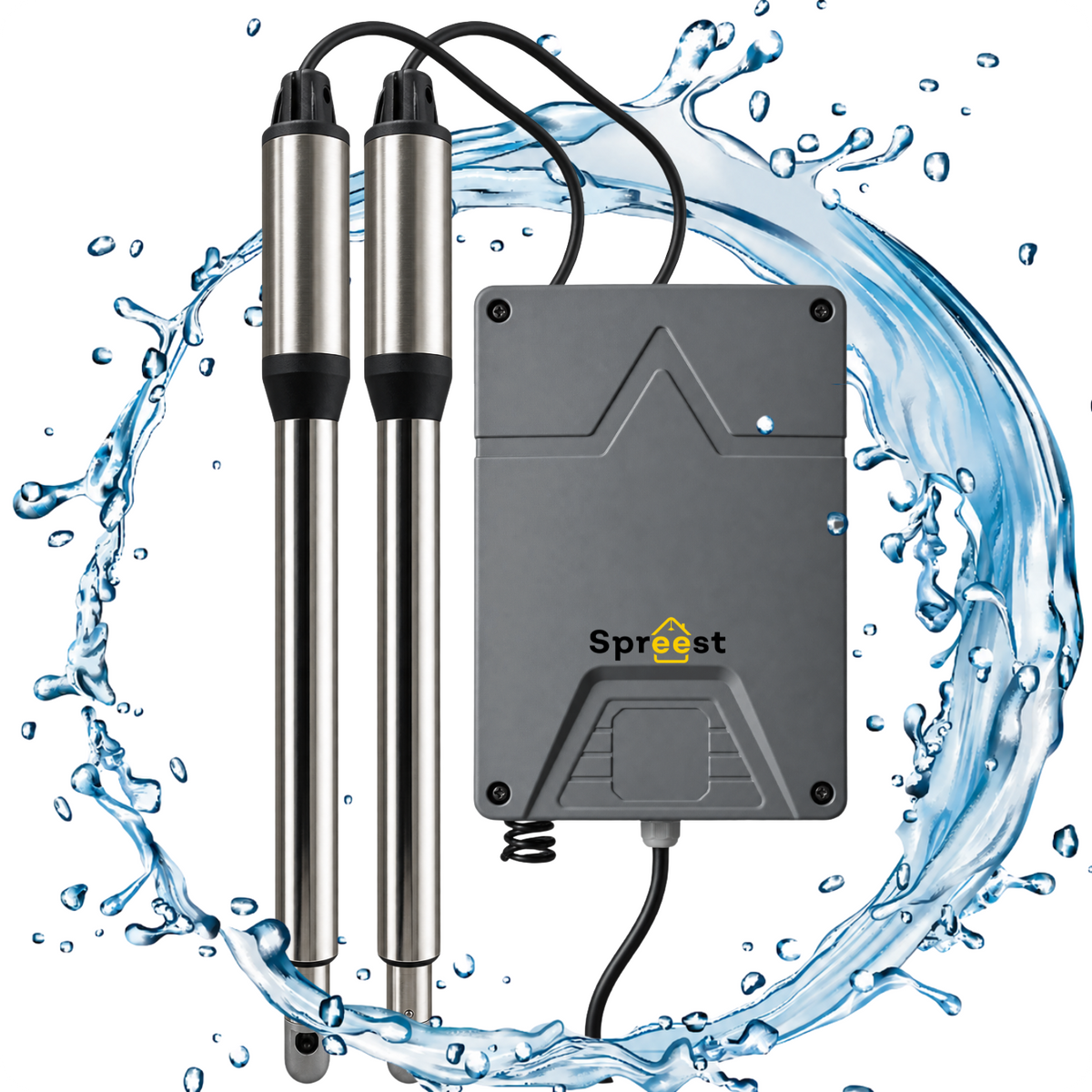

Pohon pro dvoukřídlou bránu PKM-C01 WiFi značky Spreest je automatizační systém využívající dva pohony, které umožňují pohodlné a bezpečné otevírání a zavírání dvoukřídlé (otočné) brány, kde každé křídlo váží až 200 kg – pohon obslouží také samostatnou jednokřídlou bránu.
Pohon spolupracuje s řídicí deskou s chytrým modulem, díky čemuž celou konfiguraci, programování dálkových ovladačů a nastavení pracovních parametrů provedete z úrovně mobilní aplikace – bez nutnosti otevírat kryt řídicí jednotky nebo používat její tlačítka.
Aplikace umožňuje vzdálené otevírání a zavírání brány přes Wi-Fi nebo Bluetooth, jednorázové automatické učení dráhy, nastavení rychlosti a času automatického zavírání a sdílení přístupu dalším členům domácnosti.
V sadě najdete 2 dálkové ovladače, sadu šroubů, podložek a montážních držáků, pohon připojíte přímo k napájení AC 220 V bez dalších doplňků. Robustní konstrukce se stupněm krytí IP55 se osvědčí v každých povětrnostních podmínkách po celý rok.
Klíčové vlastnosti
1. Kompletní programování z aplikace – Celá konfigurace pohonu, nastavení pracovních parametrů a přidávání ovladačů probíhá z úrovně aplikace XHouse IOT, bez nutnosti otevírat řídicí jednotku a používat její tlačítka.
2. Pohon pro dvoukřídlou bránu 2x200 kg – Dva lineární pohony 24 V DC o výkonu 40 W každý obslouží křídla otočné brány o hmotnosti až 200 kg, přičemž pohon lze použít i pro samostatnou jednokřídlou bránu.
3. Automatické učení dráhy – Jednorázové spuštění funkce v menu nebo aplikaci umožní pohonu samostatně uložit čas přejezdu a zvolit vysokou a nízkou rychlost při koncových polohách.
4. Pojistka proti přetížení – Po detekci překážky během zavírání se brána automaticky vrátí do plně otevřené polohy, přičemž citlivost zabezpečení lze nastavit samostatně pro každý směr a rychlost.
5. Ovládání Wi-Fi a Bluetooth – Pokud má zařízení přístup k síti, ovládáte bránu vzdáleně odkudkoli, a bez internetu se aplikace automaticky přepne na Bluetooth v dosahu do 10 m.

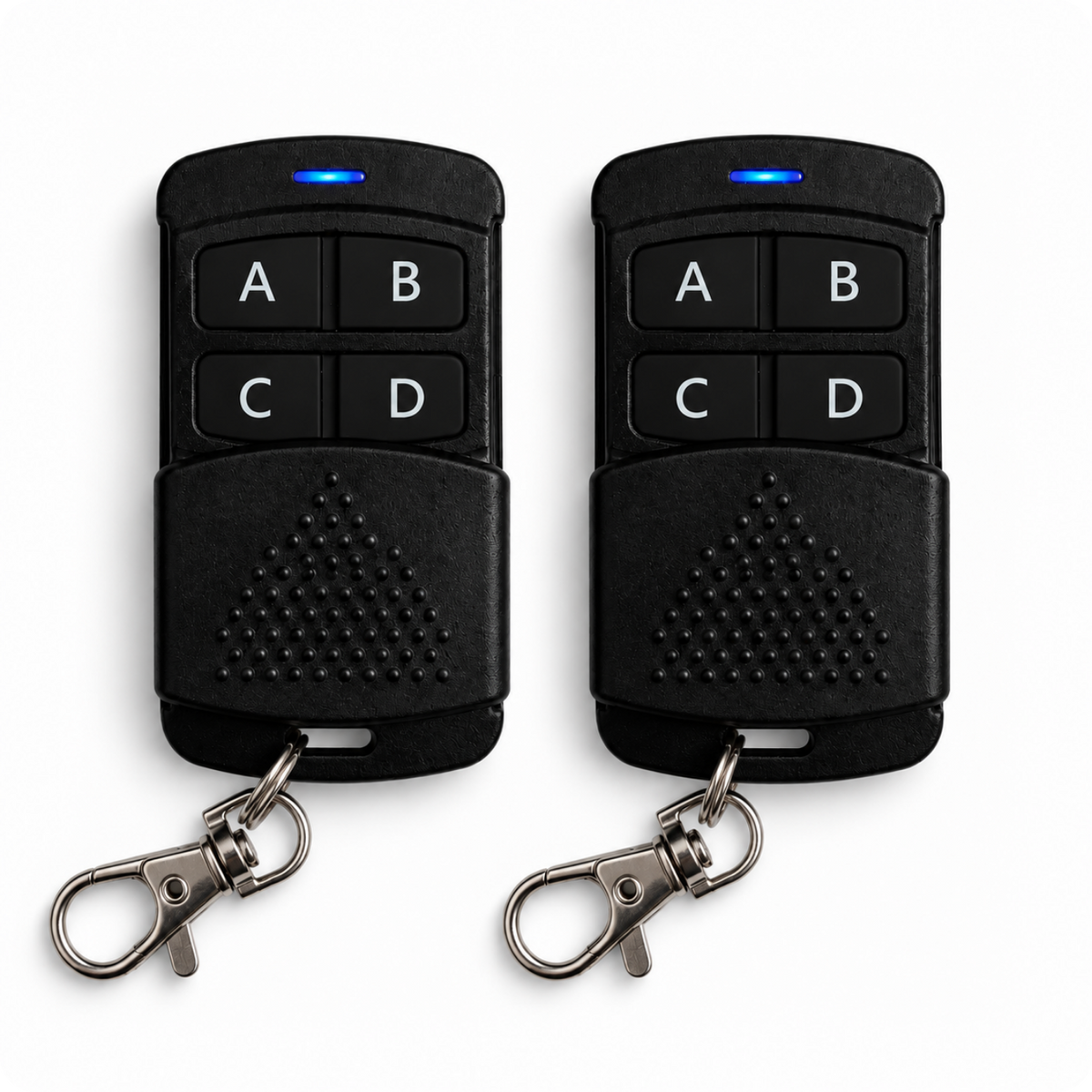

6. Dálkové ovladače – Součástí sady jsou 2 ovladače s plovoucím kódem, přičemž řídicí jednotka pojme maximálně 128 ovladačů.
7. Nastavitelný směr a úhel otevření brány – Pohon montujete v režimu otevírání dovnitř nebo ven, přičemž rozměry držáků volíte podle požadovaného úhlu otevření, maximálně do 110°.
8. Automatické zavírání – Čas automatického zavření po úplném otevření nastavíte v aplikaci nebo menu řídicí jednotky v rozsahu 0–99 sekund.
9. Ruční nouzové odblokování – Přiložený klíč umožňuje odblokovat pohon a ručně posunout bránu v případě výpadku napájení.
10. Podpora záložního napájení – Řídicí jednotka podporuje 2 gelové akumulátory 12 V zapojené do série (nejsou součástí sady) spolu s funkcí inteligentního vyvažování jejich napětí při nabíjení.

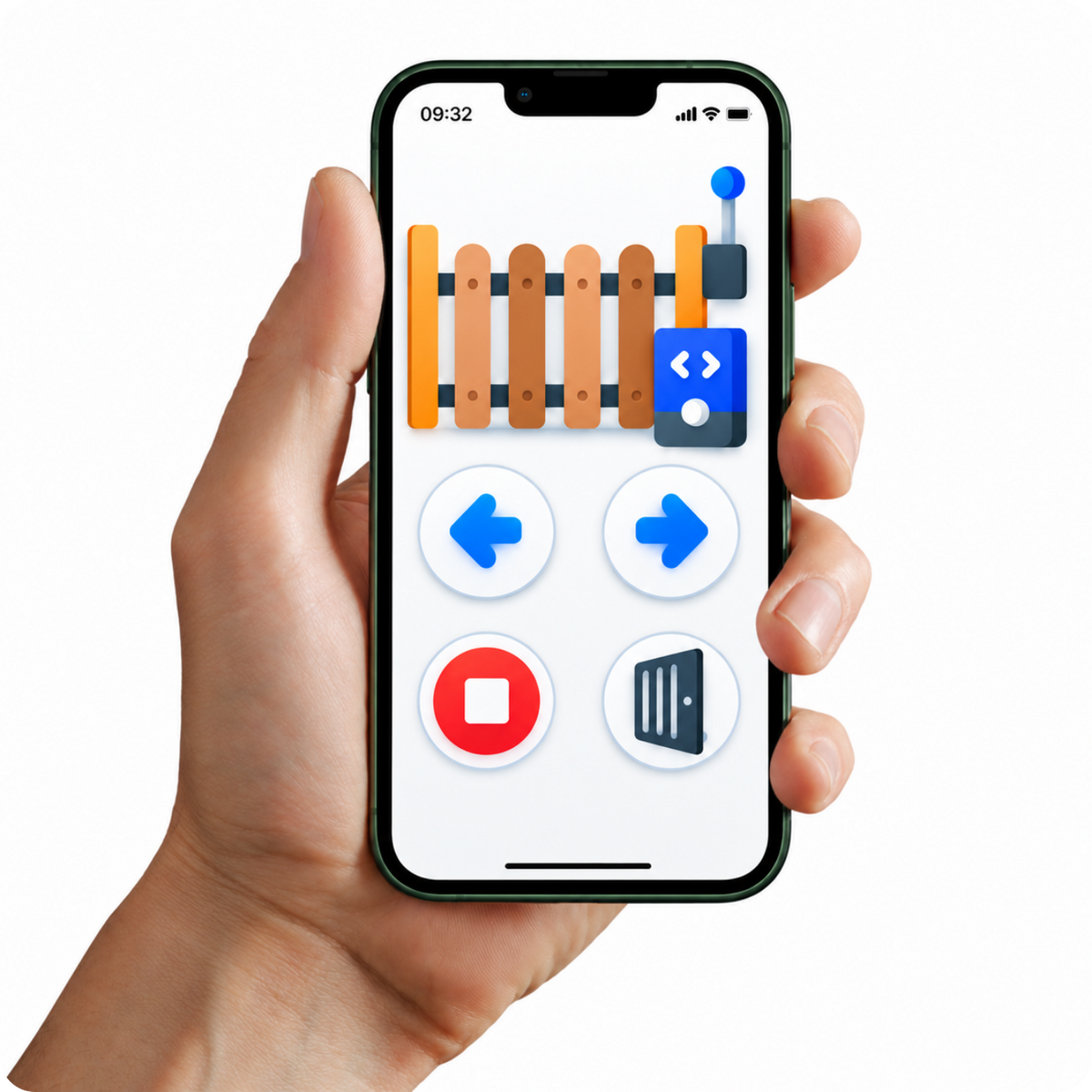

Mobilní aplikace
- Vzdálené ovládání – Otevírejte a zavírejte bránu odkudkoli, když je zařízení připojeno k síti Wi-Fi.
- Ovládání Bluetooth – Pokud není k dispozici internet a telefon je v dosahu do 10 m, aplikace se automaticky přepne na Bluetooth připojení.
- Automatické učení dráhy – Spustíte jej jedním kliknutím v aplikaci, bez nutnosti vstupovat do menu na řídicí desce.
- Nastavení pracovních parametrů – Regulujete rychlost, čas automatického zavírání, režim pro pěší a reakci na přetížení.
- Programování ovladačů a karet – Přidáváte a odebíráte RF ovladače a USB karty přímo z telefonu, bez otevírání krytu řídicí jednotky.
- Sdílení přístupu – Vygenerujete QR kód a sdílíte ovládání brány členům domácnosti nebo hostům.
- Vzdálená servisní pomoc – Funkce Remote Assistance umožňuje instalatérovi po poskytnutí kódu vzdáleně diagnostikovat a nakonfigurovat zařízení.
- Deník událostí – Historie otevření a zavření brány provedených z úrovně aplikace.
- Harmonogram provozu brány – Nastavujete hodiny automatického otevírání a zavírání brány.

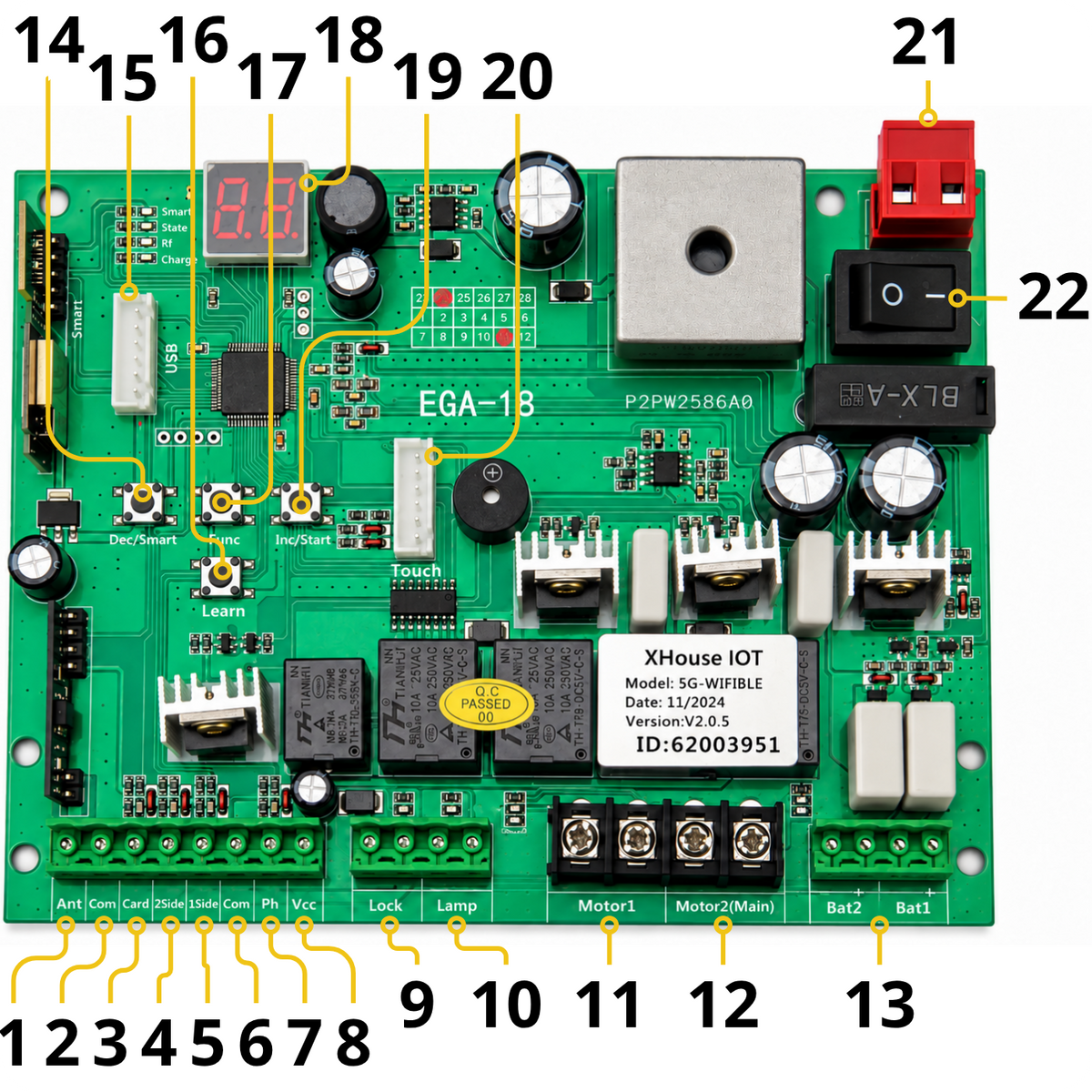

Prvky řídicí desky
- Ant – Připojení antény.
- Com – Připojení ke svorce COM nebo GND.
- Card – Připojení externího zařízení otevírajícího bránu (např. čtečka karet).
- 2 Side – Připojení zařízení ovládajícího obě brány.
- 1 Side – Připojení zařízení ovládajícího jednu bránu.
- Com – Připojení ke svorce COM nebo GND.
- Ph – Vstup infračervené závory pro připojení fotobuňky.
- Vcc – Výstup napájení pro fotobuňku a další externí zařízení, trvalý proud ≤0,5 A.
- Lock -, Lock + – Připojení k elektrickému zámku.
- Lamp -, Lamp + – Připojení signalizačního majáku.
- Motor 1 – Vedlejší křídlo brány – zavírá se jako první, otevírá se jako poslední.
- Motor 2 (Main) – Hlavní křídlo brány – otevírá se jako první, zavírá se jako poslední. U jednokřídlé brány připojte motor pouze k této svorce.
- Bat-/Bat+/Bat-/Bat+ – Připojení 2 gelových akumulátorů 12 V (záložní akumulátorové napájení).
- DEC/Smart – Snižování nastavované hodnoty a obsluha chytrého modulu.
- USB – Zásuvka pro připojení USB paměti za účelem aktualizace softwaru.
- Learn – Programování a mazání ovladačů.
- FUNC – Vstup do menu nastavení a potvrzení dat.
- Menu – Digitální displej zobrazující nastavované údaje.
- INC/Start – Zvyšování nastavované hodnoty a ovládání v režimu jednoho tlačítka.
- Touch – Zásuvka pro připojení dotykového tlačítka a podobných zařízení.
- Power – Připojení AC transformátoru nebo DC solárního panelu 24 V.
- ON – Přepínač zapnutí/vypnutí napájení.
Technická specifikace
- Mobilní aplikace: Ano (Android/iOS)
- Napájecí napětí motoru pohonu: 24 V DC
- Výkon motoru: 40 W
- Napájecí napětí řídicí jednotky: AC 220 V ±10% / AC 120 V ±10% (transformátor vestavěný v řídicí desce)
- Otáčky motoru: 250 ot./min
- Rychlost vysouvání ramene: 1,6 cm/s
- Maximální zdvih ramene: 300 mm
- Maximální doba trvalého provozu: 5 minut
- Maximální délka křídla brány: 2,5 m
- Maximální hmotnost křídla brány: 200 kg
- Provozní teplota: -45°C ~ +50°C
- Stupeň krytí IP: IP55
- Maximální úhel otevření brány: 110°
- Výstupní napětí řídicí desky: AC 19,6–21,6 V / DC 24–28 V
- Záložní akumulátor: 2x gelový akumulátor 12 V, zapojené do série (akumulátory nejsou součástí sady)
- Kódování ovladače: Tovární plovoucí kód (rolling code)
- Maximální počet naprogramovaných ovladačů: 128 ks
- Barva: Stříbrná

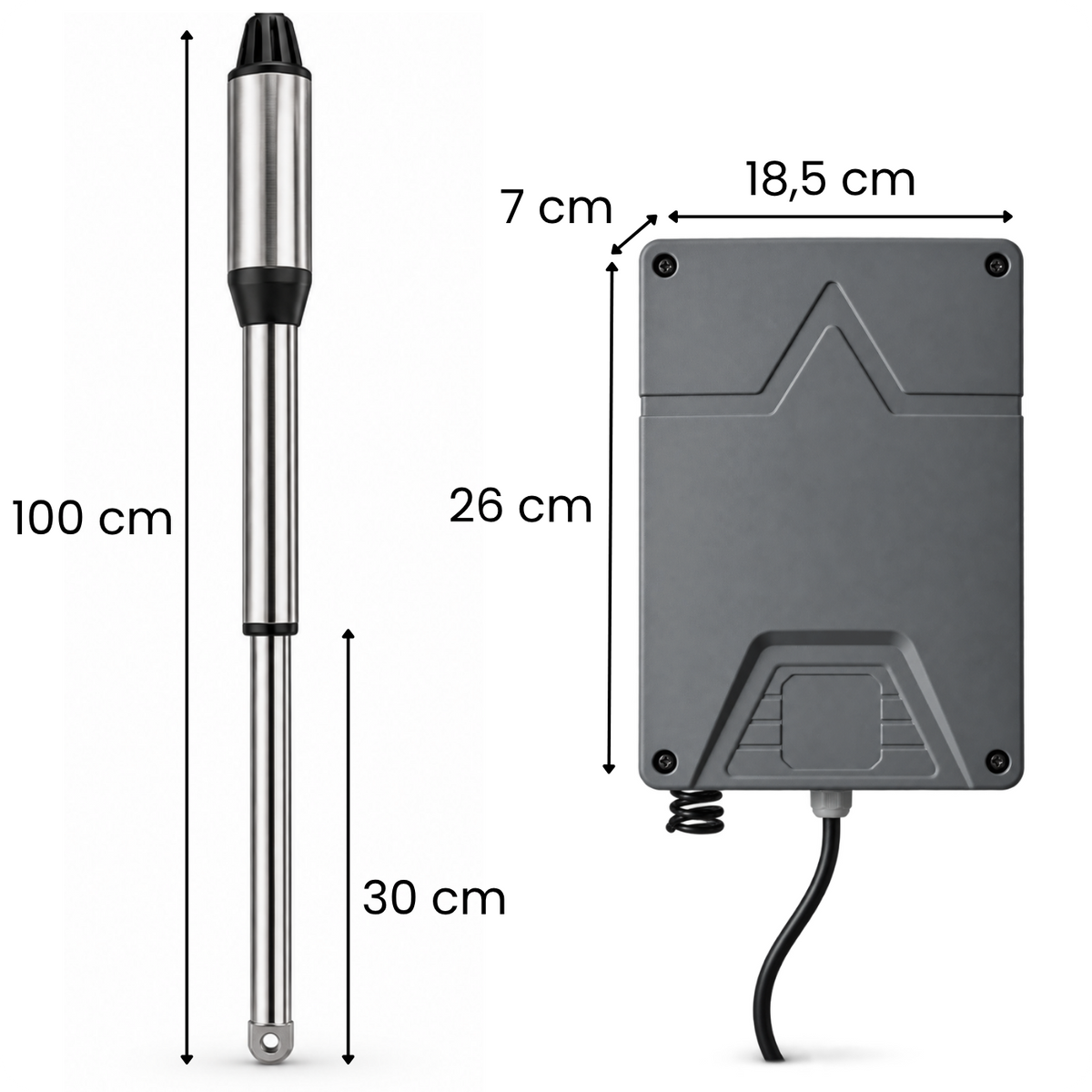

- Rozměry: 81 x 27 x 23 cm
- Hmotnost: 12,05 kg

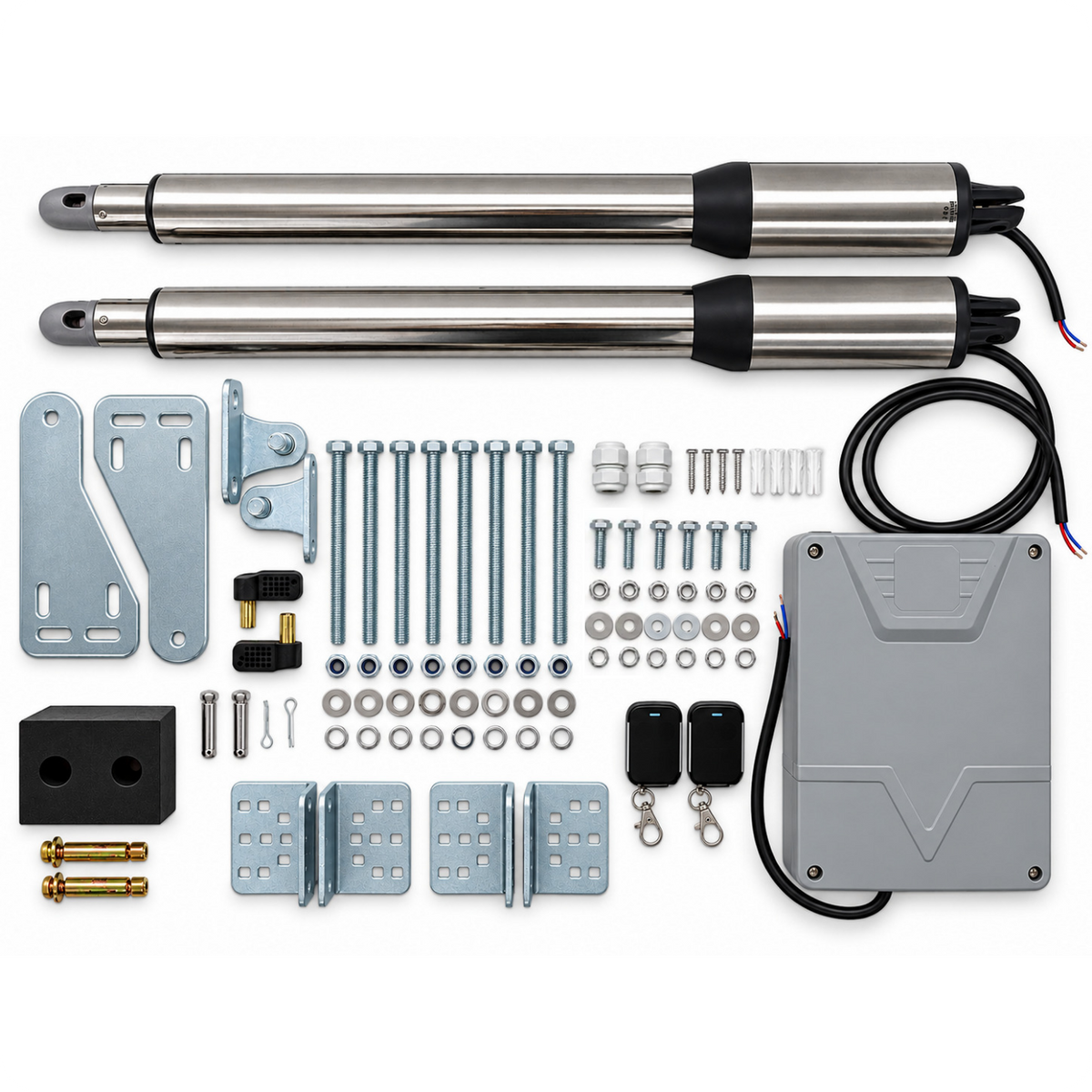

Sada obsahuje
- 1x Automatický pohon pro dvoukřídlou bránu PKM-C01 WiFi 2x200KG
- 2x Dálkový ovladač
- 1x Sada šroubů, podložek, úchytů a montážních vrutů
- 1x Uživatelská příručka
