Pohon pro dvoukřídlou bránu PKM-C01 WiFi 2x200 kg + výstražný maják + fotobuňky

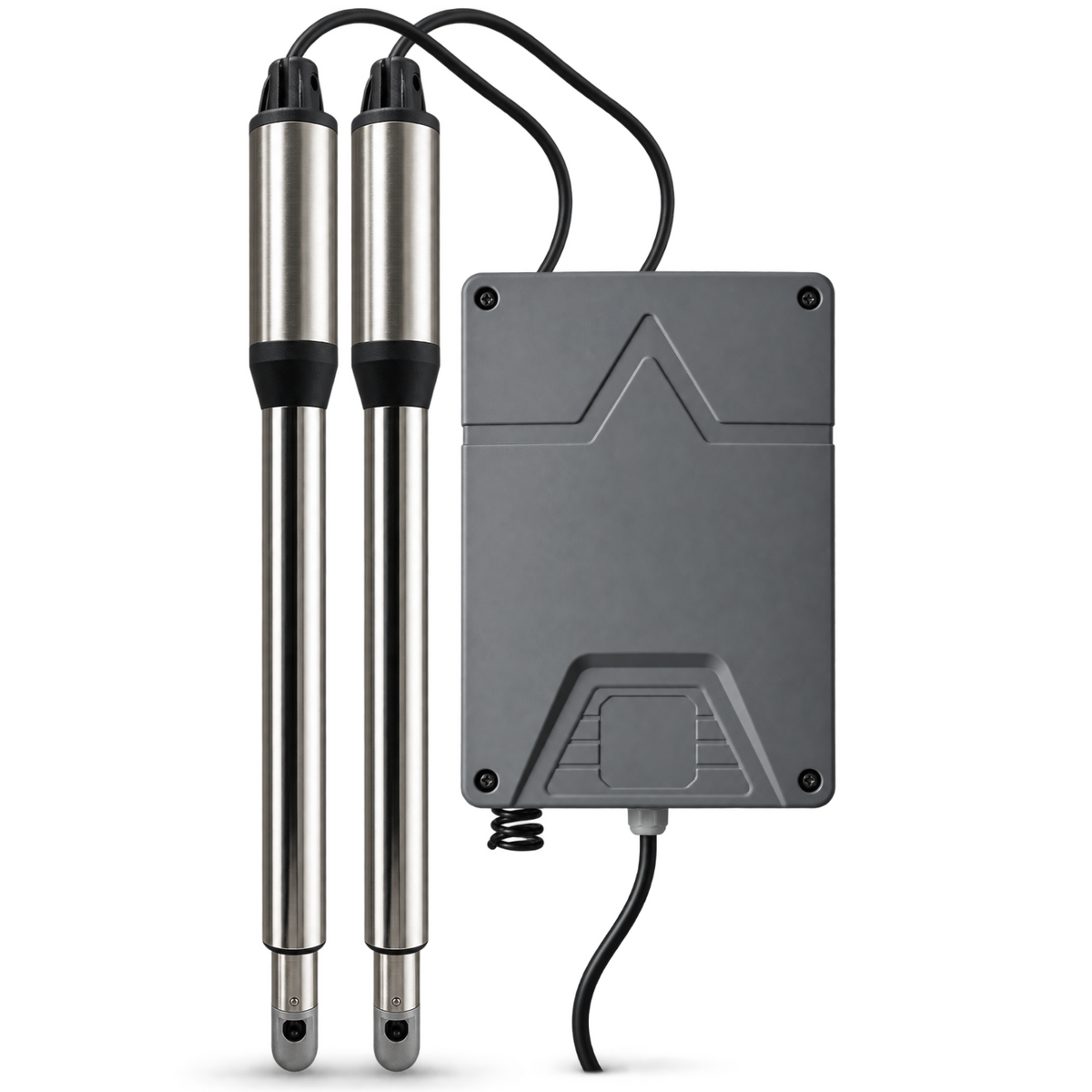

Sada pohonu pro dvoukřídlovou bránu PKM-C01 WiFi + Výstražná lampa + Fotobuňky značky Spreest je automatizace využívající dva pohony, které umožňují pohodlné a bezpečné otevírání a zavírání dvoukřídlové brány, jejíž každé křídlo váží až 200 kg – pohon obslouží i jednokřídlovou bránu.
Pohon spolupracuje s řídicí deskou s chytrým modulem, díky čemuž celou konfiguraci, programování ovladačů a nastavení provozních parametrů provedete z úrovně mobilní aplikace – bez nutnosti otevírat kryt řídicí jednotky nebo používat její tlačítka.
Aplikace umožňuje vzdálené otevírání a zavírání brány přes Wi-Fi nebo Bluetooth, jednorázové automatické načtení dráhy, nastavení rychlosti a času automatického zavírání a sdílení přístupu dalším členům domácnosti.

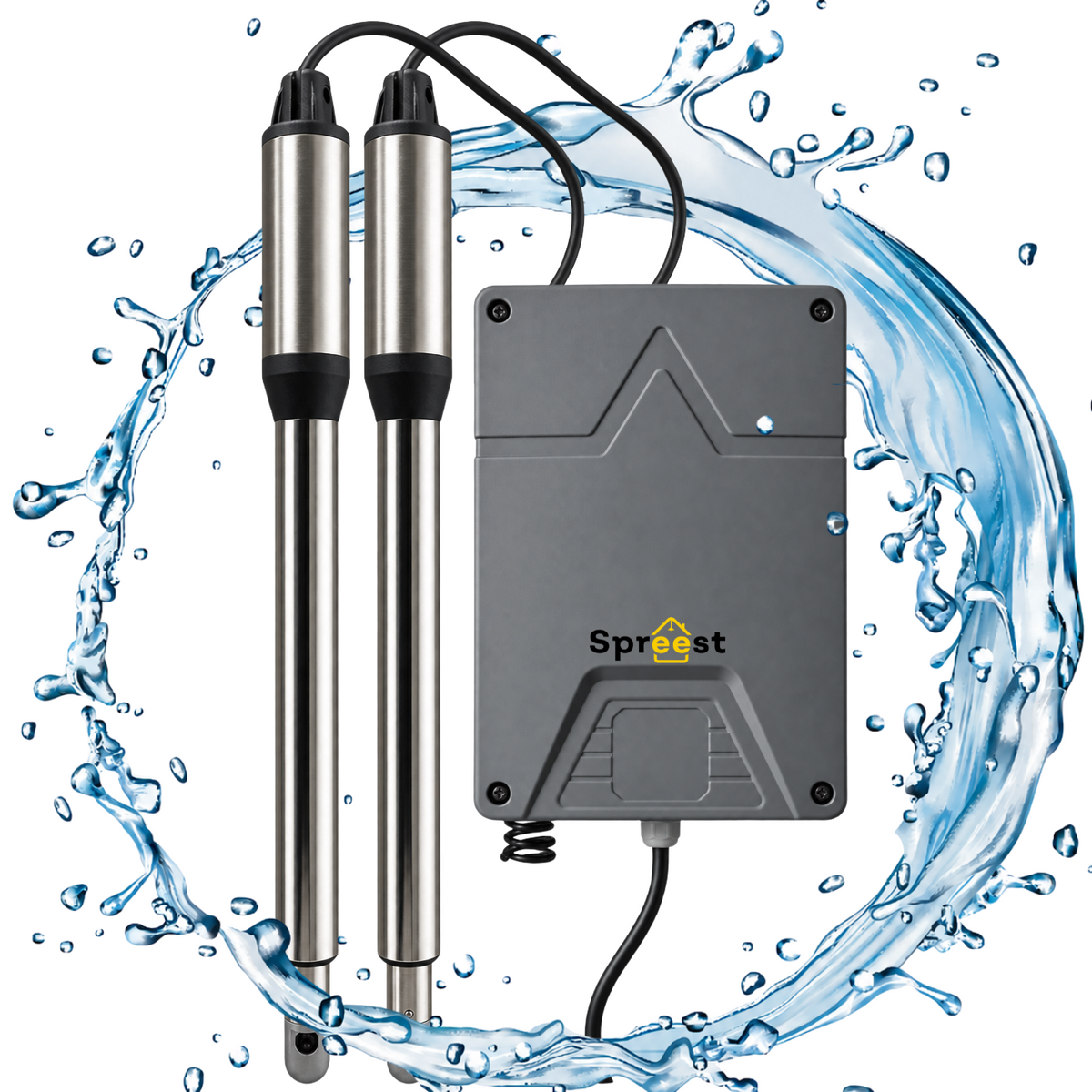

V sadě najdete 2 dálkové ovladače, sadu šroubů, podložek a montážních držáků, pohon připojíte přímo k napájení AC 220 V bez nutnosti dalšího příslušenství. Robustní konstrukce se stupněm krytí IP55 se osvědčí za všech povětrnostních podmínek po celý rok.
Klíčové vlastnosti
1. Kompletní programování z aplikace – Celá konfigurace pohonu, nastavení provozních parametrů a přidávání ovladačů probíhá z aplikace XHouse IOT, bez nutnosti otevírat řídicí jednotku a používat její tlačítka.
2. Pohon pro dvoukřídlovou bránu 2x200 kg – Dva lineární pohony 24 V DC s výkonem 40 W každý obslouží křídla křídlové brány o hmotnosti do 200 kg, pohon lze použít i pro samostatnou jednokřídlovou bránu.
3. Automatické načtení dráhy – Jednorázové spuštění funkce v menu nebo aplikaci umožní pohonu samostatně uložit čas přejezdu a zvolit vysokou a pomalou rychlost u koncových bodů.
4. Ochrana proti přetížení – Po detekci překážky během zavírání se brána automaticky vrátí do plného otevření, citlivost ochrany lze nastavit samostatně pro každý směr a rychlost.
5. Ovládání Wi-Fi a Bluetooth – Když má zařízení přístup k síti, ovládáte bránu vzdáleně odkudkoli, a bez internetu se aplikace automaticky přepne na Bluetooth v dosahu do 10 m.

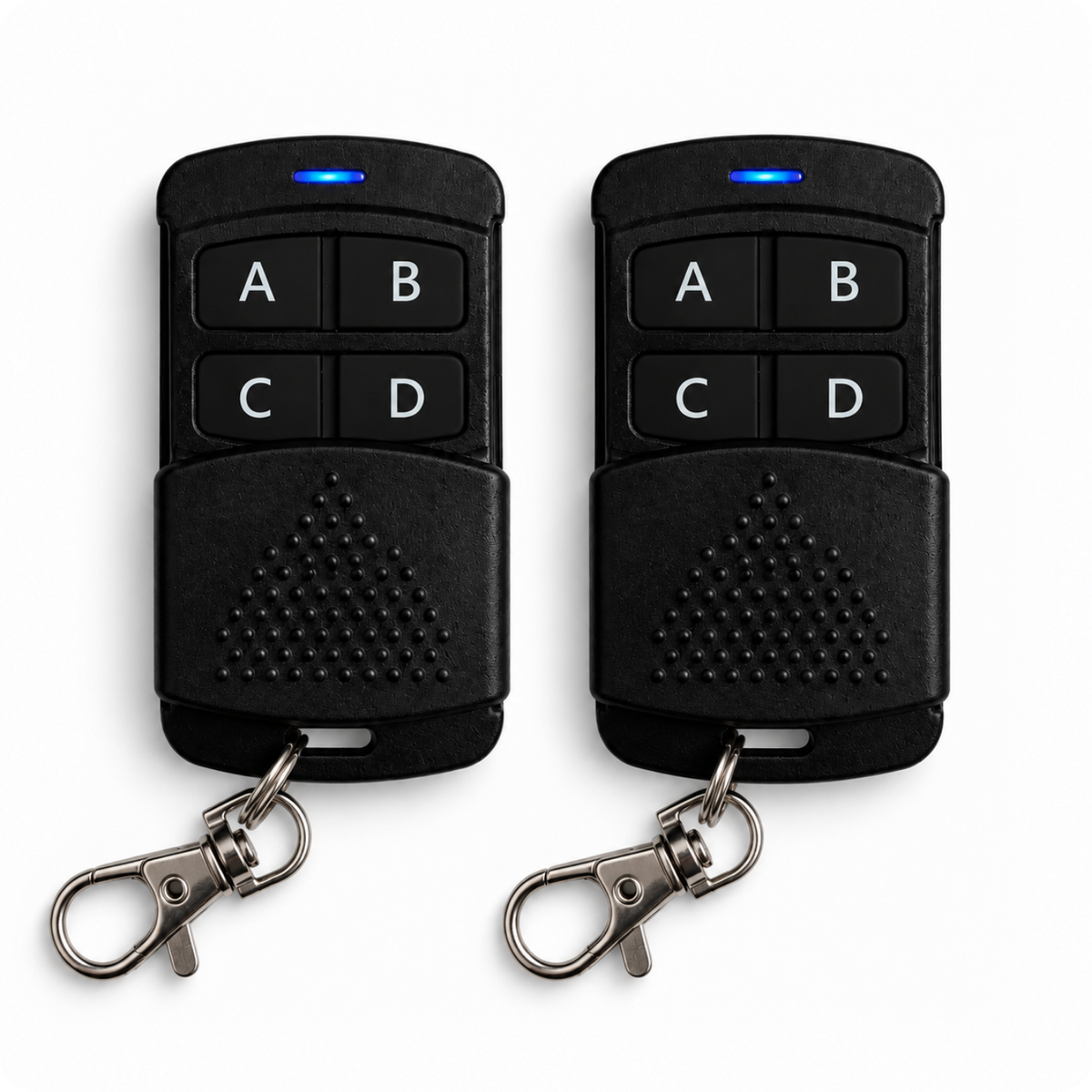

6. Dálkové ovladače – V sadě jsou 2 ovladače s plovoucím kódem, řídicí jednotka pojme maximálně 128 ovladačů.
7. Nastavitelný směr a úhel otevření brány – Pohon montujete v režimu otevírání dovnitř nebo ven, přičemž rozměry držáků volíte podle požadovaného úhlu otevření, maximálně do 110°.
8. Automatické zavírání – Čas automatického zavření po úplném otevření nastavíte v aplikaci nebo menu řídicí jednotky v rozsahu 0–99 sekund.
9. Ruční nouzové odblokování – Přiložený klíč umožňuje odblokovat pohon a ručně posunout bránu v případě výpadku napájení.
10. Podpora záložního napájení – Řídicí jednotka podporuje 2 gelové akumulátory 12 V zapojené do série (nejsou součástí sady) spolu s funkcí inteligentního vyrovnávání jejich napětí během nabíjení.

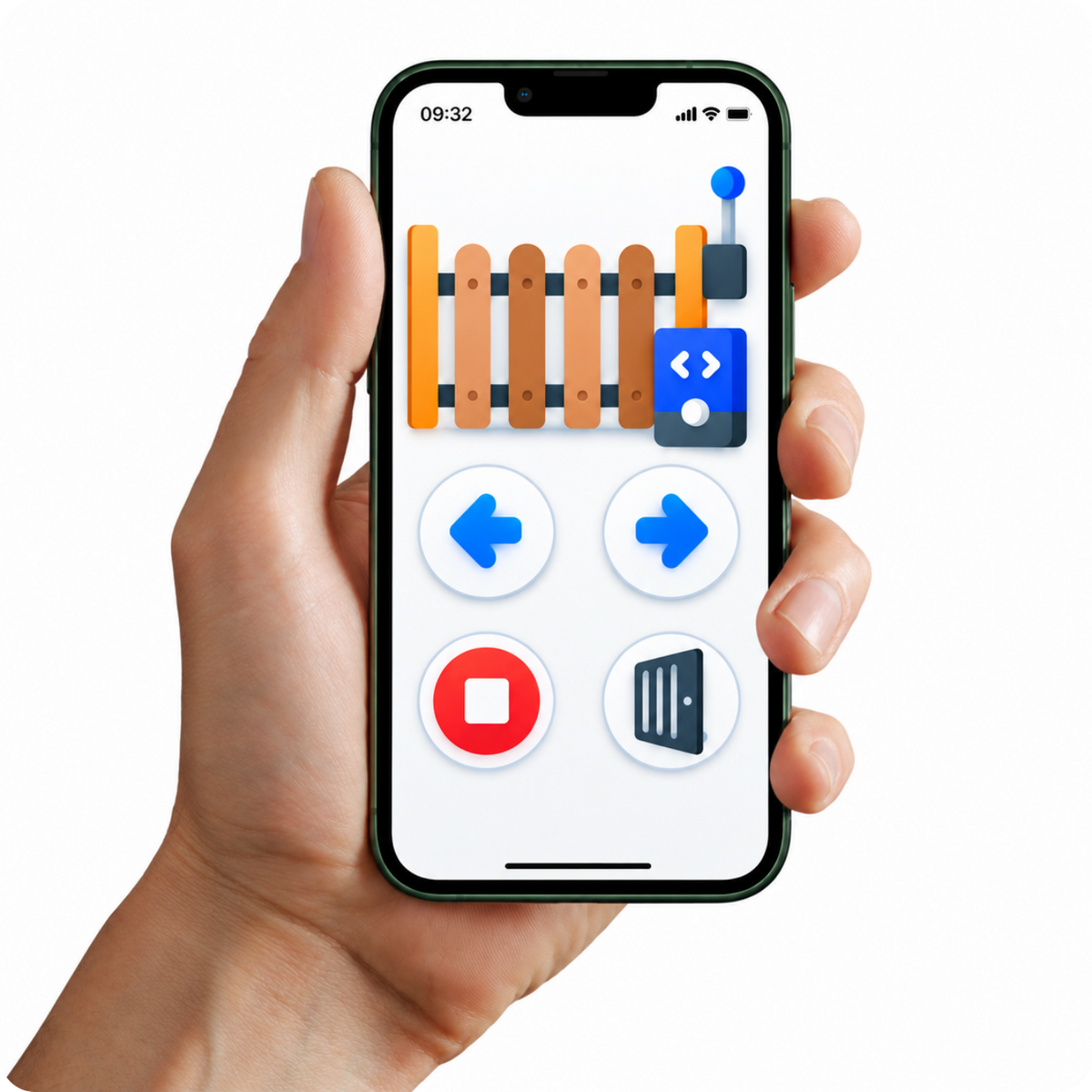

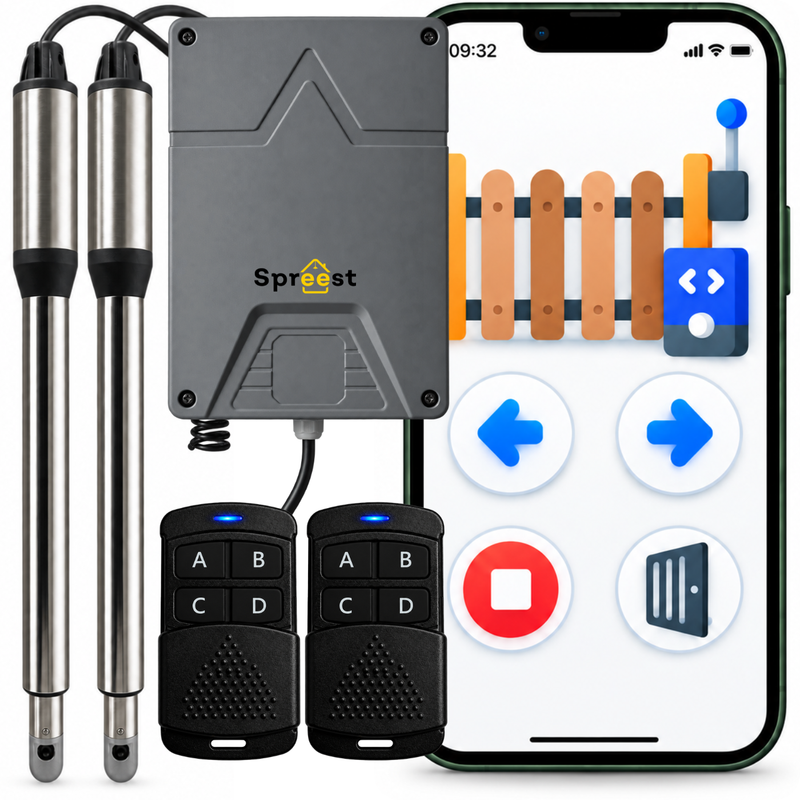

Mobilní aplikace
- Vzdálené ovládání – Otevírejte a zavírejte bránu odkudkoli, když je zařízení připojeno k síti Wi-Fi.
- Ovládání Bluetooth – Pokud není k dispozici internet a telefon je v dosahu do 10 m, aplikace se automaticky přepne na připojení Bluetooth.
- Automatické načtení dráhy – Spustíte ji jedním kliknutím v aplikaci, bez nutnosti vstupovat do menu na řídicí desce.
- Nastavení provozních parametrů – Regulujete rychlost, čas automatického zavírání, režim pro pěší a reakci na přetížení.
- Programování ovladačů a karet – Přidáváte a odebíráte RF ovladače a USB karty přímo z telefonu, bez otevírání krytu řídicí jednotky.
- Sdílení přístupu – Vygenerujete QR kód a sdílíte ovládání brány členům domácnosti nebo hostům.
- Vzdálená servisní pomoc – Funkce Remote Assistance umožňuje instalatérovi po poskytnutí kódu vzdáleně diagnostikovat a nakonfigurovat zařízení.
- Deník událostí – Historie otevření a zavření brány provedených z úrovně aplikace.
- Harmonogram provozu brány – Nastavujete hodiny automatického otevírání a zavírání brány.

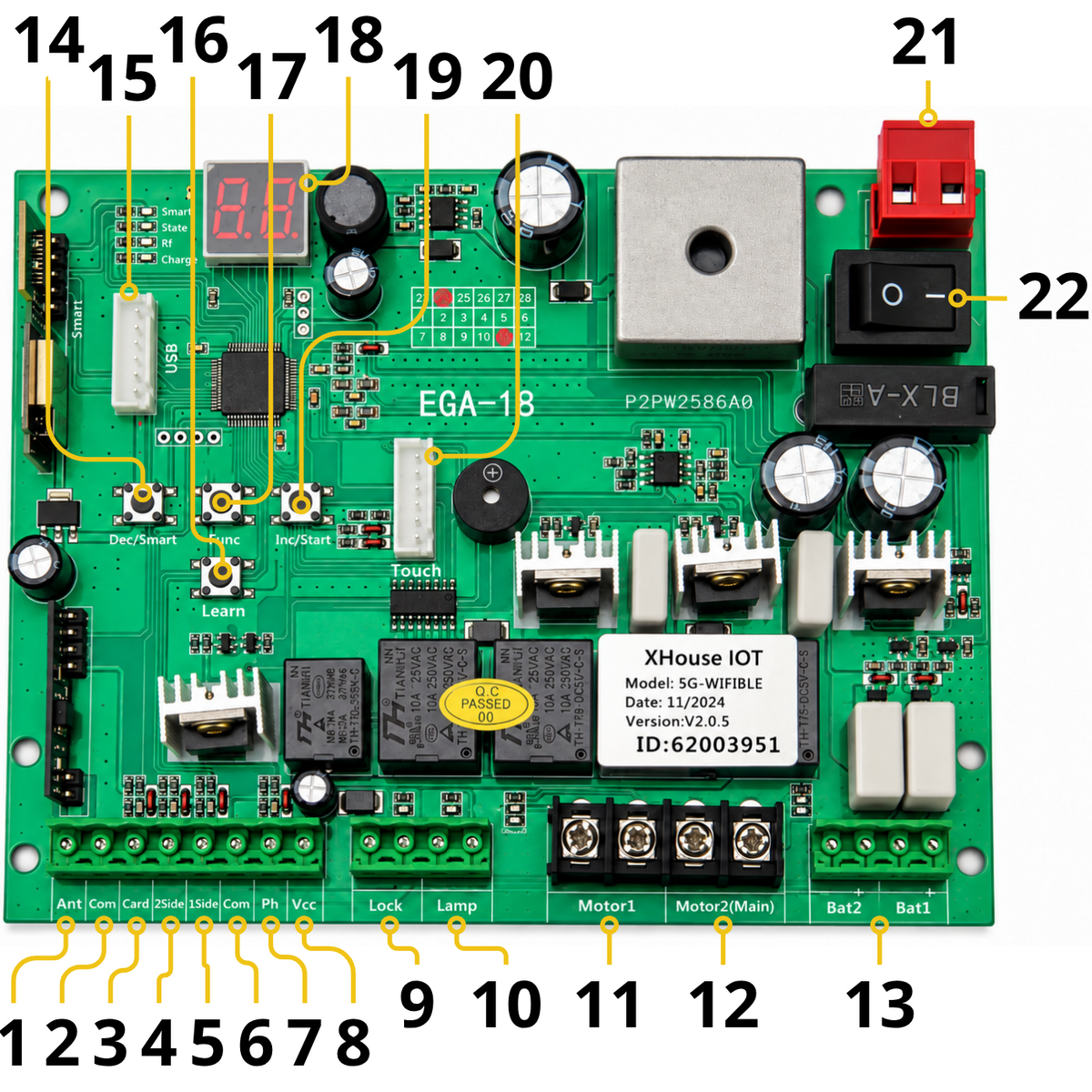

Prvky řídicí desky
- Ant – Připojení antény.
- Com – Připojení ke svorce COM nebo GND.
- Card – Připojení externího zařízení pro otevírání brány (např. čtečka karet).
- 2 Side – Připojení zařízení ovládajícího obě brány.
- 1 Side – Připojení zařízení ovládajícího jednu bránu.
- Com – Připojení ke svorce COM nebo GND.
- Ph – Infračervený vstup pro připojení fotobuňky.
- Vcc – Napájecí výstup pro fotobuňku a další externí zařízení, trvalý proud ≤0,5 A.
- Lock -, Lock + – Připojení k elektrickému zámku.
- Lamp -, Lamp + – Připojení signalizační lampy.
- Motor 1 – Vedlejší křídlo brány – zavírá se jako první, otevírá jako poslední.
- Motor 2 (Main) – Hlavní křídlo brány – otevírá se jako první, zavírá jako poslední. U jednokřídlové brány připojte motor pouze k této svorce.
- Bat-/Bat+/Bat-/Bat+ – Připojení 2 gelových akumulátorů 12 V (záložní akumulátorové napájení).
- DEC/Smart – Snížení nastavené hodnoty a obsluha chytrého modulu.
- USB – Zásuvka pro připojení USB paměti za účelem aktualizace softwaru.
- Learn – Programování a mazání ovladačů.
- FUNC – Vstup do menu nastavení a potvrzení dat.
- Menu – Digitální displej zobrazující nastavované údaje.
- INC/Start – Zvýšení nastavené hodnoty a ovládání v režimu jednoho tlačítka.
- Touch – Zásuvka pro připojení dotykového tlačítka a podobných zařízení.
- Power – Připojení AC transformátoru nebo 24 V DC solárního panelu.
- ON – Přepínač zapnutí/vypnutí napájení. -->
Technická specifikace

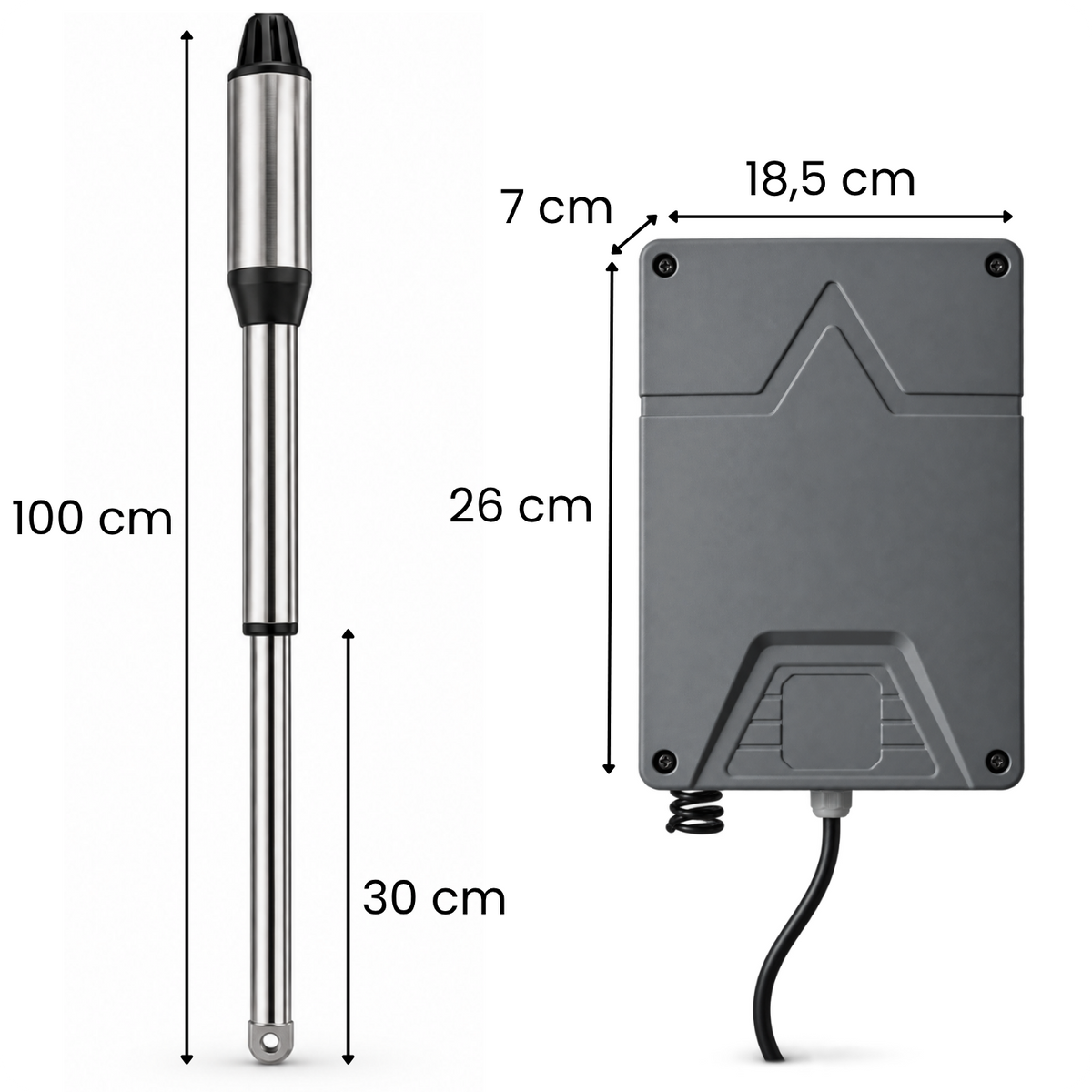

Automatický pohon pro dvoukřídlovou bránu PKM-C01 WiFi 2x200KG
- Mobilní aplikace: Ano (Android/iOS)
- Napájecí napětí motoru pohonu: 24 V DC
- Výkon motoru: 40 W
- Napájecí napětí řídicí jednotky: AC 220 V ±10% / AC 120 V ±10% (transformátor vestavěný v řídicí desce)
- Otáčky motoru: 250 ot./min
- Rychlost výsuvu ramene: 1,6 cm/s
- Maximální zdvih ramene: 300 mm
- Maximální doba nepřetržitého provozu: 5 minut
- Maximální délka křídla brány: 2,5 m
- Maximální hmotnost křídla brány: 200 kg
- Provozní teplota: -45°C ~ +50°C
- Stupeň krytí IP: IP55
- Maximální úhel otevření brány: 110°
- Výstupní napětí řídicí desky: AC 19,6–21,6 V / DC 24–28 V
- Záložní akumulátor: 2x gelový akumulátor 12 V, zapojené do série (akumulátory nejsou součástí sady)
- Kódování ovladače: Tovární plovoucí kód (rolling code)
- Maximální počet naprogramovaných ovladačů: 128 ks
- Barva: Stříbrná
- Rozměry: 81 x 27 x 23 cm
- Hmotnost: 12,05 kg

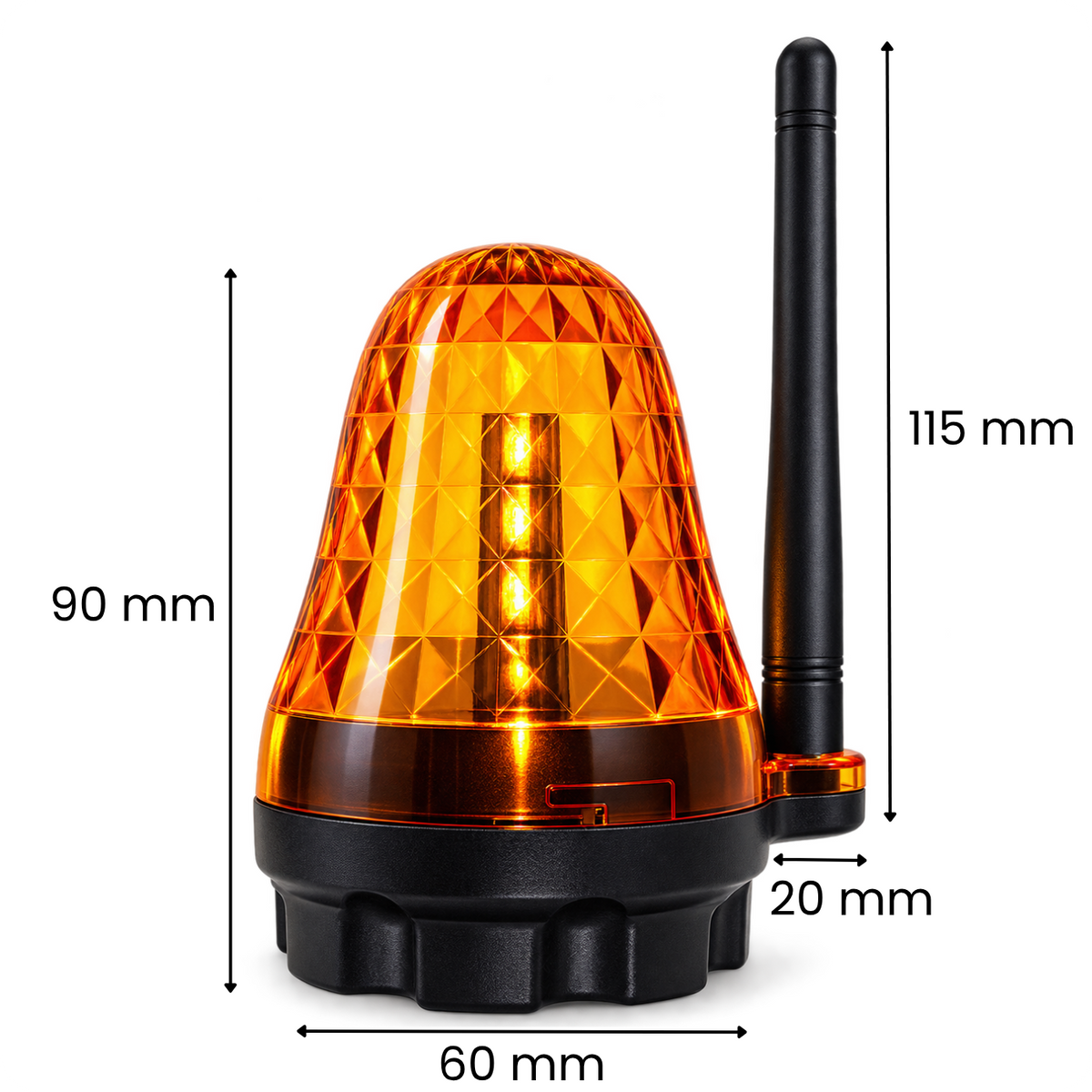

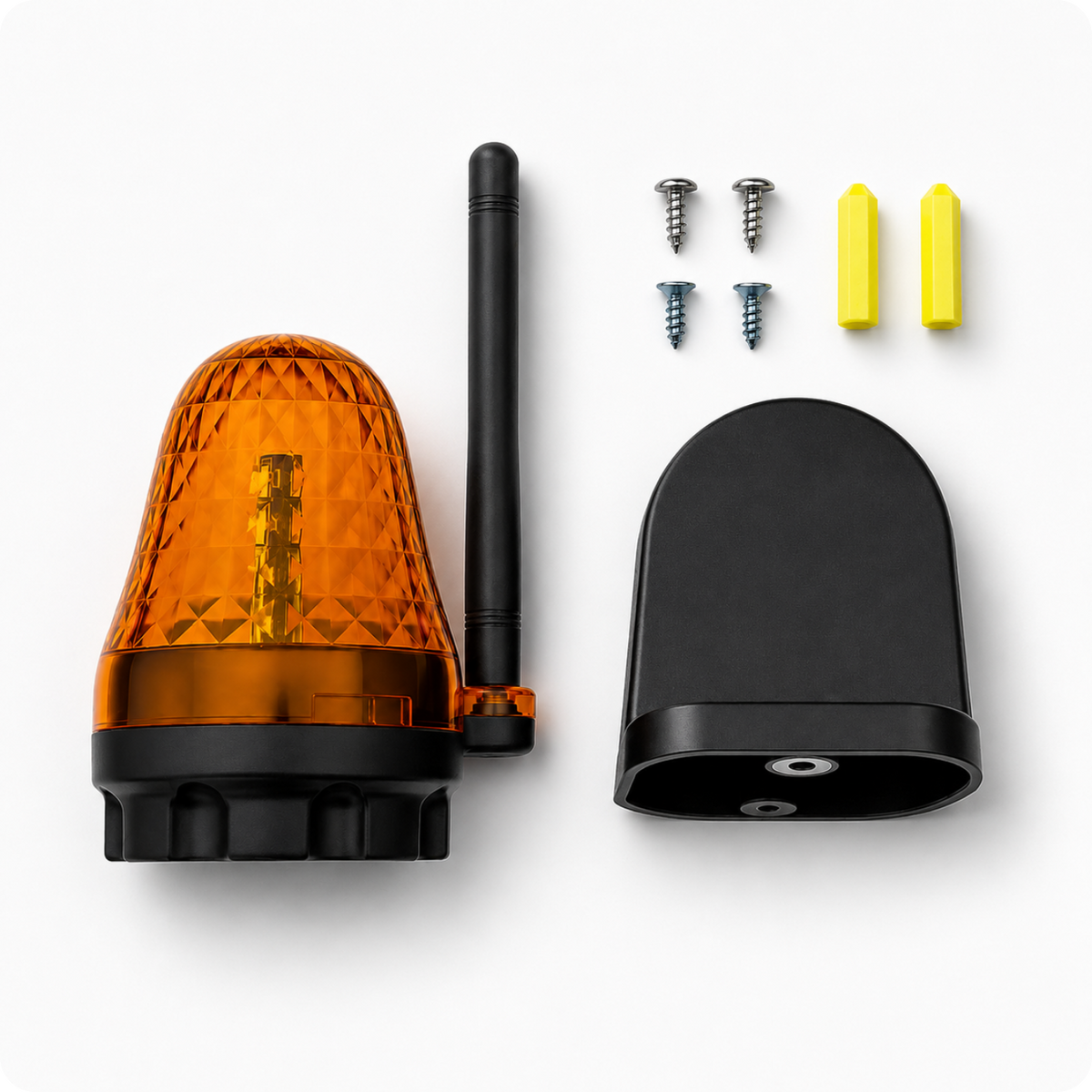

Signalizační výstražná lampa JD-06 12-265V AC/DC
- Provozní napětí: 12–265 V AC/DC
- Příkon: < 3 W
- Světelný zdroj: LED
- Provozní režimy: Blikání / Trvalé svícení
- Frekvence blikání: 1 Hz
- Připojení RF antény: GND / ANT
- Provozní teplota: Od -20°C do +60°C
- Stupeň krytí: IP54
- Montážní poloha: Svislá
- Barva krytu: Oranžová
- Barva základny: Černá
- Rozměry zařízení: 127 × 80 × 60 mm
- Hmotnost: 143 g
Pozor: Lampu je třeba montovat svisle vzhledem k zemi. Správná montážní poloha a důkladné uzavření krytu jsou důležité pro omezení rizika vniknutí vody dovnitř zařízení a zachování deklarovaného stupně krytí IP54.

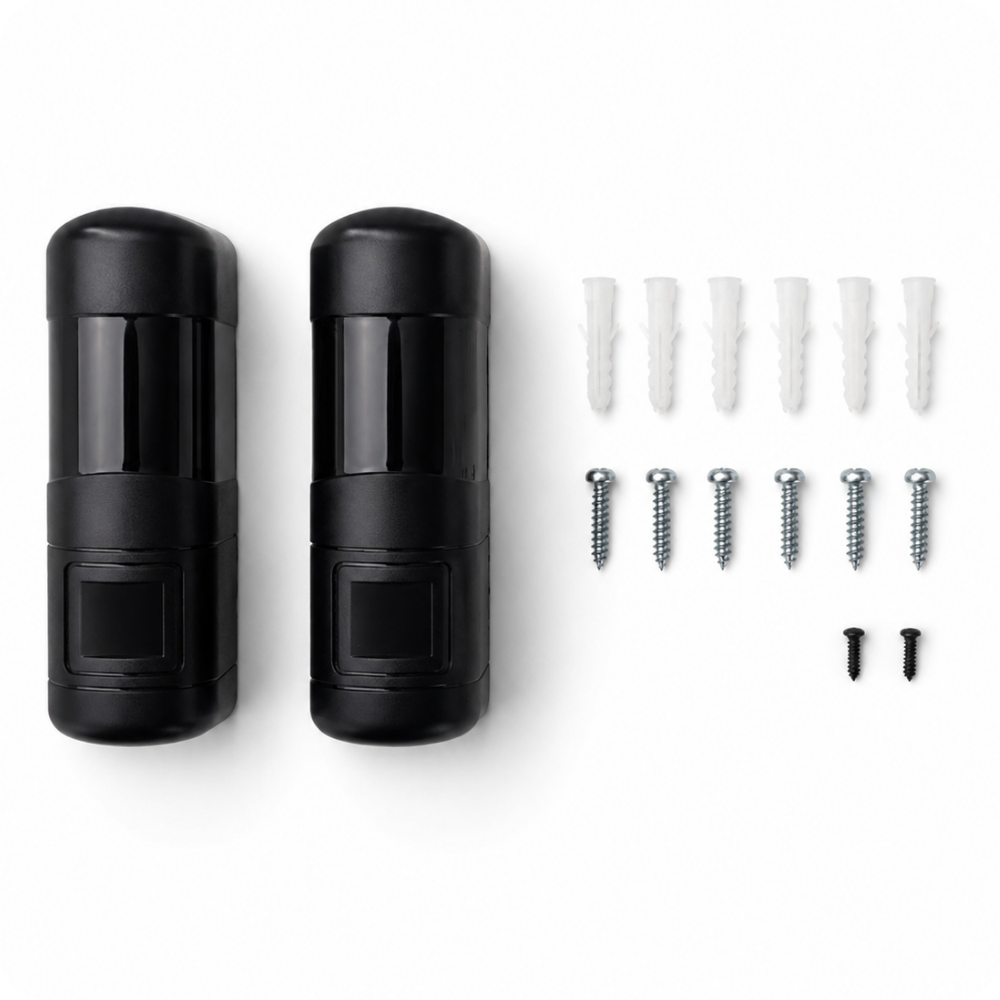

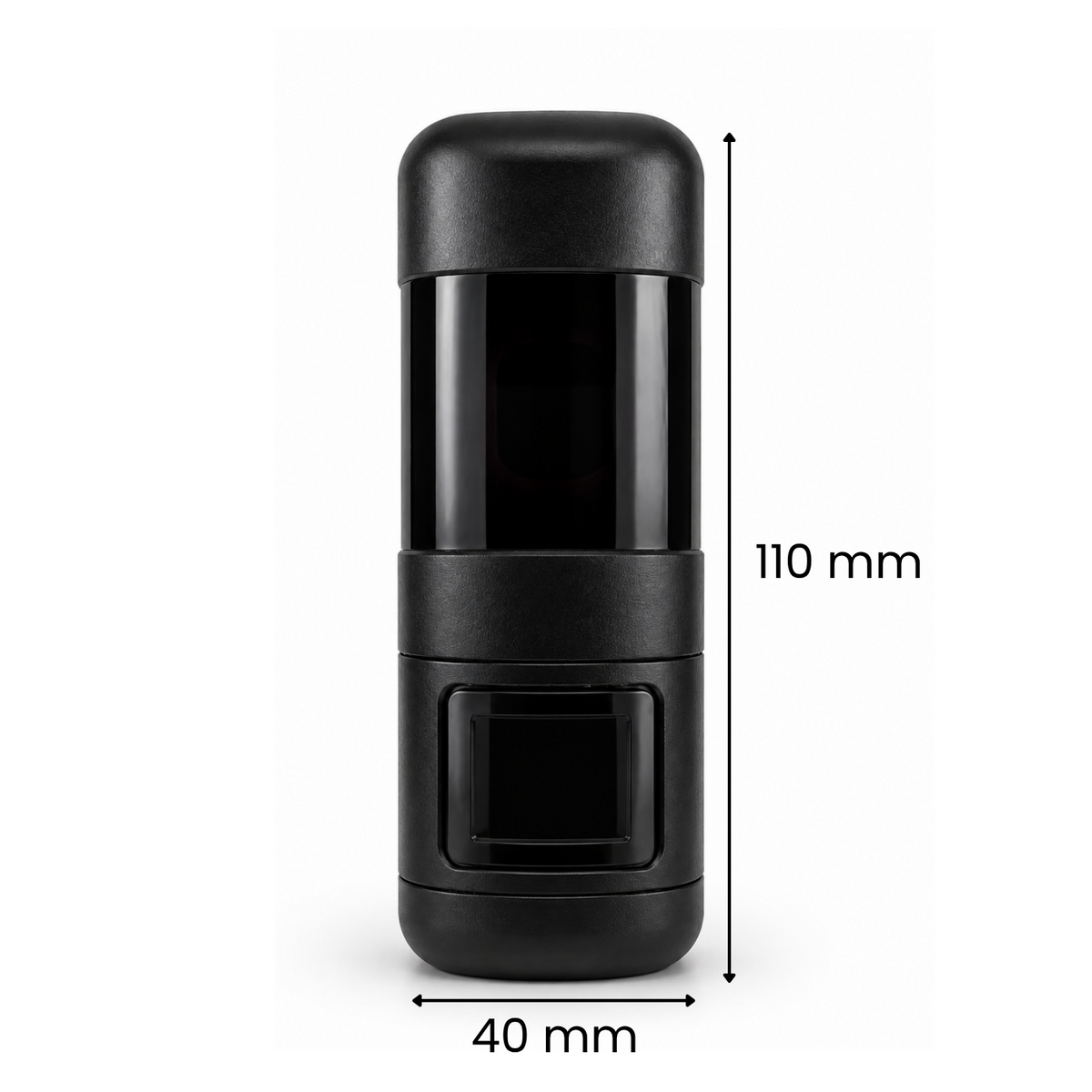

Fotobuňka detektor překážek HW-08 12-24V AC/DC
- Napájení: AC/DC 12–24 V
- Provozní dosah: Do 12 m
- Minimální vzdálenost mezi vysílačem a přijímačem: 50 cm
- Vlnová délka infračerveného záření: 890 nm
- Odběr proudu vysílače: ≤ 30 mA
- Odběr proudu přijímače: ≤ 50 mA
- Rozsah nastavení optického modulu / desky PCB: ±90°
- Konfigurace výstupu: N.O. / N.C., volitelná propojkou
- Reléový výstup přijímače: Max. 1 A při 24 V DC
- Provozní teplota: Od -20°C do +60°C
- Stupeň krytí: IP54
- Minimální průřez vodiče: 0,5 mm²
- Minimální doporučená montážní výška: 20 cm nad zemí
- Barva: Černá
- Rozměry: 110 × 40 x 40 mm
- Hmotnost: 139 g

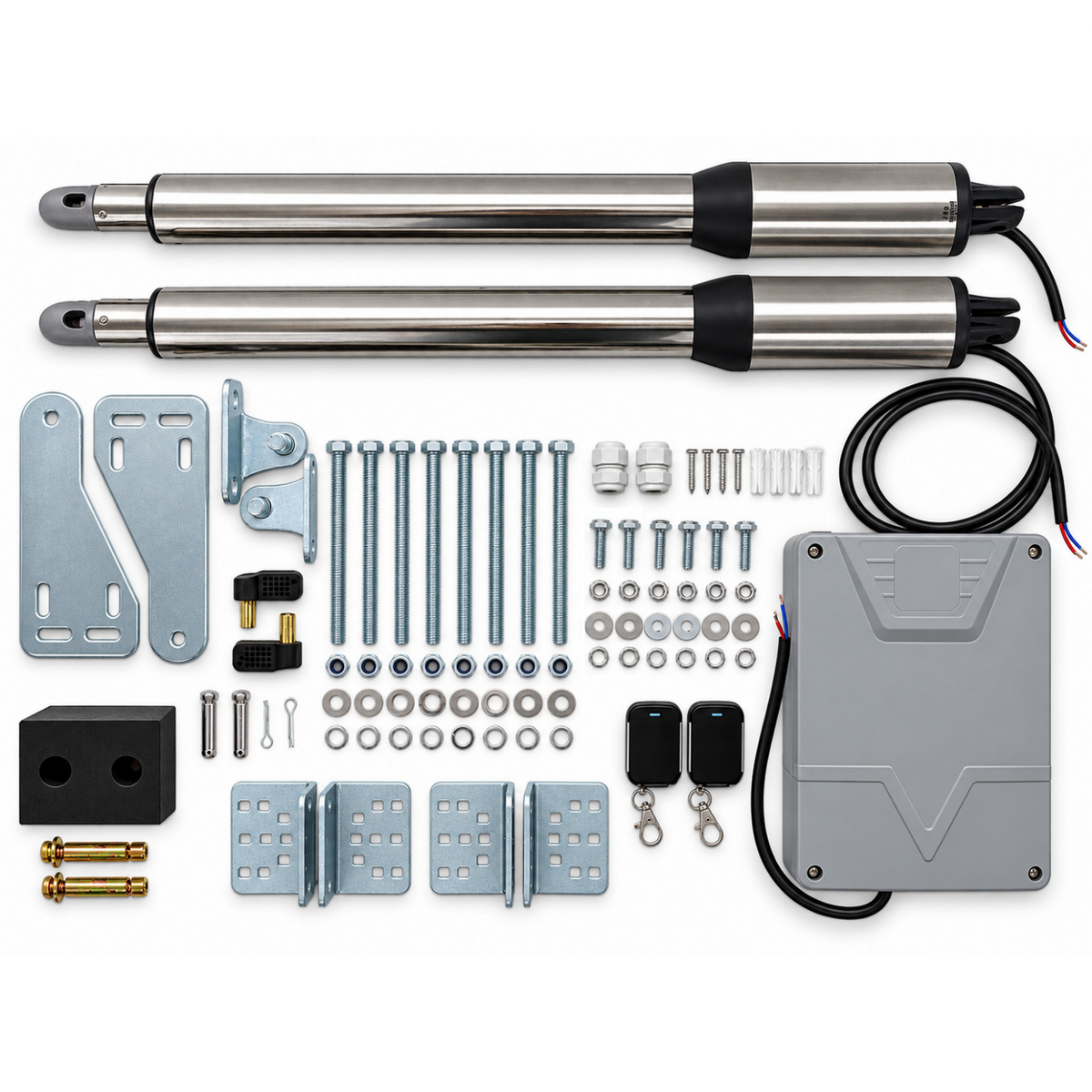

Sada obsahuje
- 1x Automatický pohon pro dvoukřídlovou bránu PKM-C01 WiFi 2x200KG
- 2x Dálkový ovladač
- 1x Sada šroubů, podložek, úchytů a montážních vrutů
- 1x Návod k obsluze
- 1x Signalizační výstražná lampa JD-06 12-265V AC/DC
- 1x Držák
- 1x Sada montážního příslušenství
- 1x Návod k obsluze
- 1x Sada fotobuněk HW-08 12-24V AC/DC
- 6x Samořezný šroub
- 6x Hmoždinka
- 2x Šroub pro montáž na sloupek
- 1x Návod k obsluze
