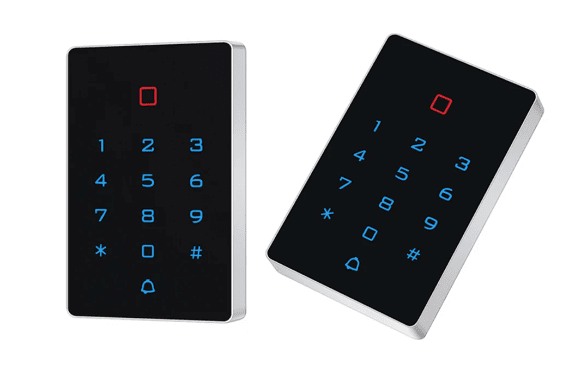

Elektronický zámek s klávesnicí T12 EM

Hlavní vlastnosti

Všestranné metody otevírání: Bezkontaktní karta/čipy, bezkontaktní karta/čipy a kód, kód zajišťují flexibilitu a pohodlí při používání.

LED indikátory: Barevné LED indikátory signalizují stav zámku, usnadňují používání, zvyšují bezpečnost a zajišťují vynikající viditelnost číslic v noci.

Snadná instalace: Přehledný návod a různé možnosti zapojení zajišťují rychlou a bezproblémovou instalaci.

Možnost připojení externího dveřního zvonku.

Různé režimy zamykání:

• Automatický režim - Zámek se automaticky uzamkne po zavření dveří.
• Manuální režim - Zámek se uzamkne, když přiložíme přístupovou kartu nebo stiskneme odchodové tlačítko (žlutý vodič připojený k odchodovému tlačítku). Instalace tlačítka u dveří pro odchod.

Jednoduché příkazy odesílané do kódového zámku.

Kódový zámek nabízí všestrannost ve způsobech otevírání, aby vyhověl vašim potřebám a preferencím:

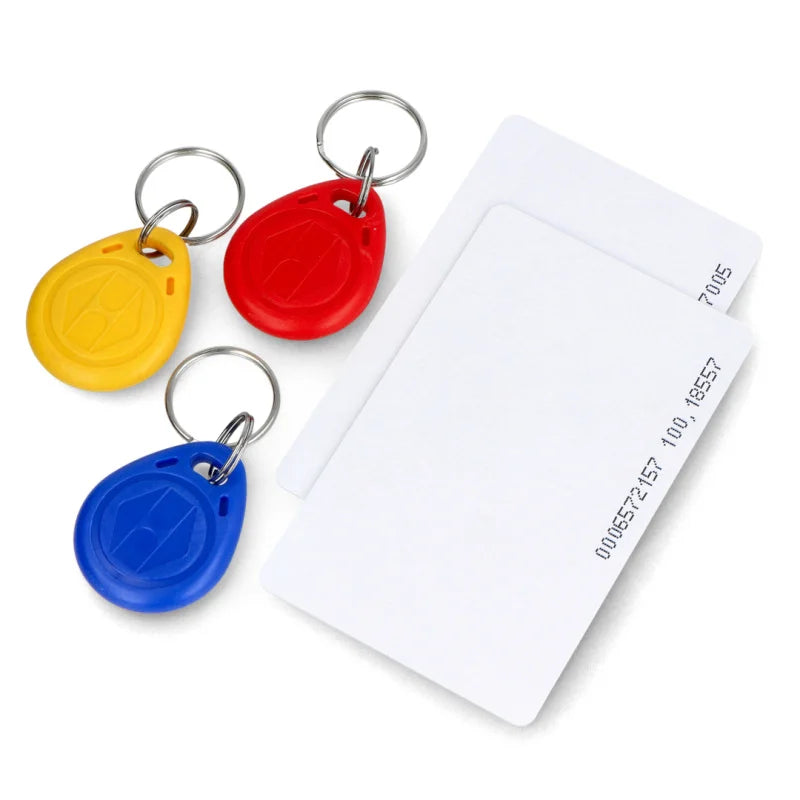

1. Bezkontaktní karta/čipy - Rychlé a pohodlné odemknutí pomocí bezkontaktní karty nebo čipů.

2. Bezkontaktní karta/čipy a kód - Dvě řešení. Zabezpečení, které vyžaduje bezkontaktní kartu nebo čipy a zároveň zadání kódu. Pokud zrovna nemáme u sebe kartu nebo čip, můžeme zadat předem nastavený kód.

3. Kód - Zadání unikátního kódu na klávesnici zámku pro získání přístupu.

Díky těmto rozmanitým možnostem si může každý uživatel vybrat způsob otevírání, který mu nejvíce vyhovuje, což zvyšuje komfort a bezpečnost používání.

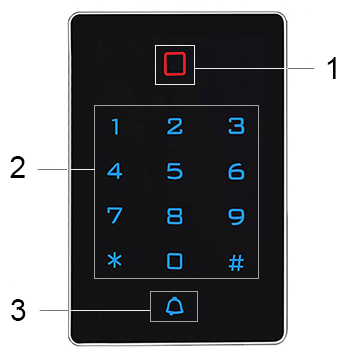

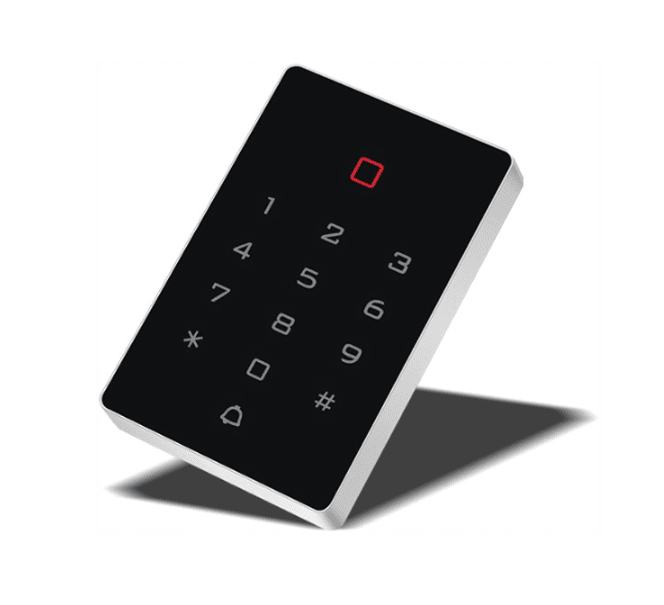

Údaje na LED displeji

1. Dioda signalizující uzamčení (červené světlo), odemknutí (zelené světlo)

2. Podsvícená dotyková klávesnice

3. Tlačítko zvonku

Naše pokročilé zařízení pro kontrolu vstupu nabízí různé možnosti připojení, což umožňuje flexibilitu a přizpůsobení různým potřebám.

Níže naleznete podrobné informace o dostupných připojeních a jejich využití.

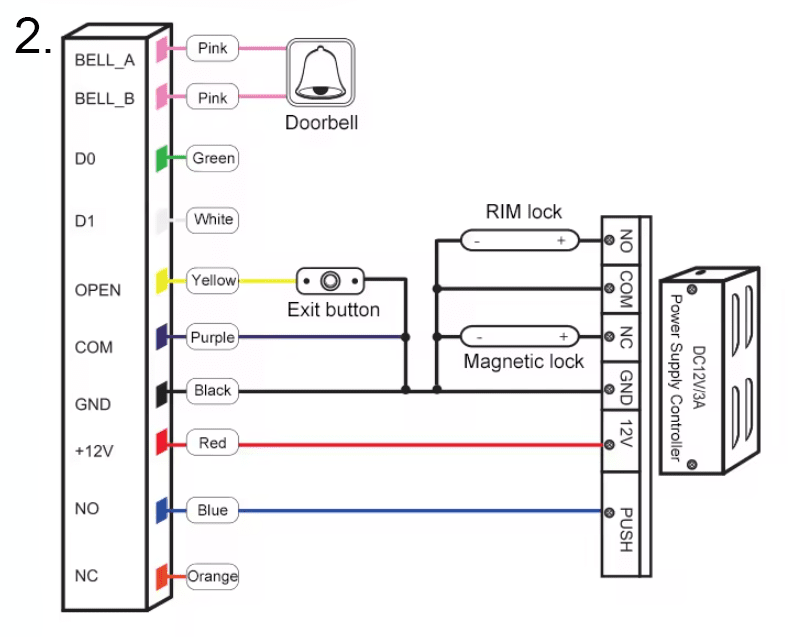

Barvy vodičů a jejich funkce:

1. BELL_A (Růžový) - Vstup pro připojení zvonku.

2. BELL_B (Růžový) - Vstup pro připojení zvonku.

3. D0 (Zelený) - Vstup pro připojení dat (D0).

4. D1 (Bílý) - Vstup pro připojení dat (D1).

5. OPEN (Žlutý) - Vstup pro připojení odchodového tlačítka.

6. COM (Fialový) - Společný vstup, používaný k uzavírání obvodů.

7. GND (Černý) - Vstup uzemnění.

8. NC (Oranžový) - Vstup pro připojení elektromagnetického zámku (normálně sepnutý).

9. +12V (Červený) - Vstup napájení 12V.

10. NO (Modrý) - Vstup pro připojení zámku (normálně rozepnutý).

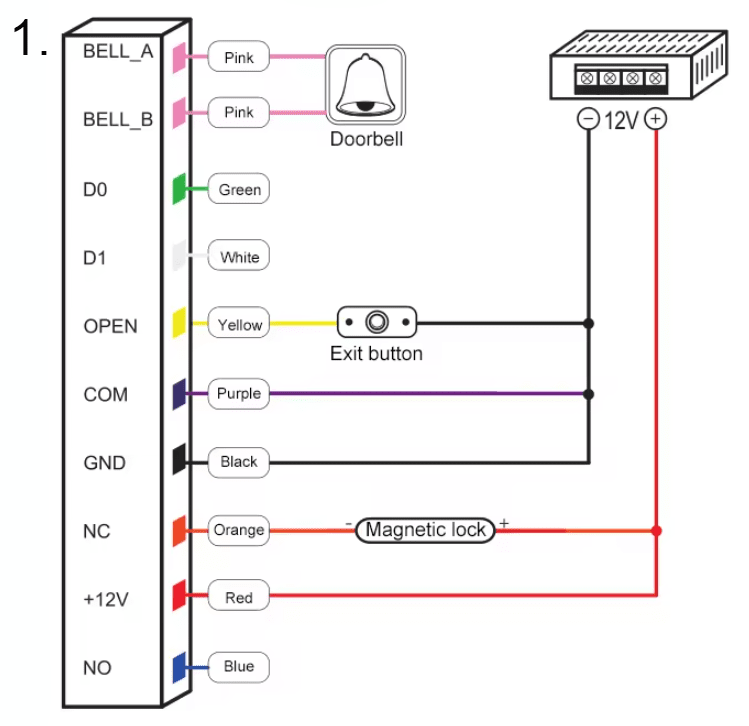

Možná zapojení a jejich použití:

1. Připojení zvonku (BELL_A, BELL_B)

• Připojení růžových vodičů ke zvonku umožňuje upozornění na pokusy o vstup.
• Příklad: Připojení zvonku u vchodových dveří.

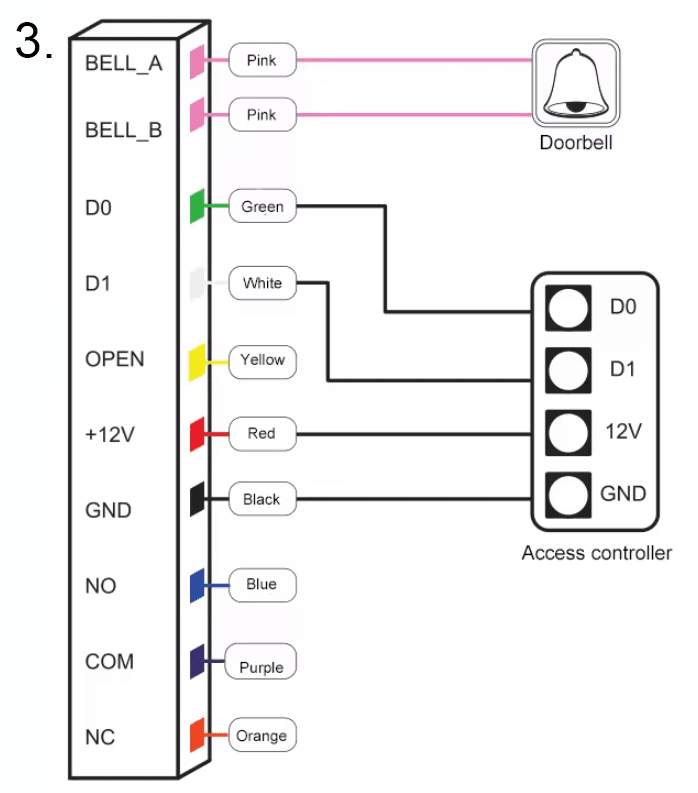

2. Přenos dat (D0, D1)

• Zelený (D0) a bílý (D1) vodič slouží k přenosu dat mezi zařízeními kontroly vstupu.
• Příklad: Integrace se systémem kontroly vstupu do budovy.

3. Odchodové tlačítko (OPEN)

• Žlutý vodič připojený k odchodovému tlačítku umožňuje rychlé opuštění zabezpečeného prostoru.
• Příklad: Instalace tlačítka u dveří pro odchod.

4. Uzavírání obvodů (COM)

• Fialový vodič (COM) se používá jako společný pro uzavírání obvodů, čímž aktivuje zámky nebo jiná zařízení.
• Příklad: Připojení k různým typům elektronických zámků.

5. Uzemnění (GND)

• Černý vodič (GND) zajišťuje stabilitu a bezpečnost připojení jako uzemnění.
• Příklad: Připojení kostry pro celý systém.

6. Elektromagnetický zámek (NC)

• Oranžový vodič (NC) se používá pro elektromagnetické zámky, které vyžadují trvalé napájení (normálně sepnutý).
• Příklad: Instalace elektromagnetického zámku na dveře.

7. Napájení (12V)

• Červený vodič dodává 12V napájení zařízení nebo zámku.
• Příklad: Připojení k hlavnímu zdroji napájení systému kontroly vstupu.

8. Normálně rozepnutý (NO)

• Modrý vodič (NO) se používá pro připojení zámku, který je normálně rozepnutý.
• Příklad: Připojení běžného zámku nebo jiného typu zámku vyžadujícího aktivaci.

Další prvky a zapojení:

• RIM Lock: Možnost připojení zámku RIM lock k výstupům NO, COM, NC.
• Napájecí kontrolér (DC12V/3A): Zajišťuje odpovídající napájení a správu energie pro zámek a další připojená zařízení.
• Kontrolér vstupu: Integrace s kontrolérem vstupu pro plnou kontrolu nad systémem.

Technická specifikace

• Provozní napětí: DC12V
• Vzdálenost čtení karty: 2 ~ 5 cm
• Provozní teplota: -40℃ ~ 60℃
• Výstupní zátěž zámku: ≤3A
• Proud v pohotovostním režimu: ≤30mA
• Kapacita: 2000 uživatelů
• Čas relé dveří: 0 ~ 99 S (nastavitelný)
• Rozsah měření vlhkosti: 10% ~ 90%

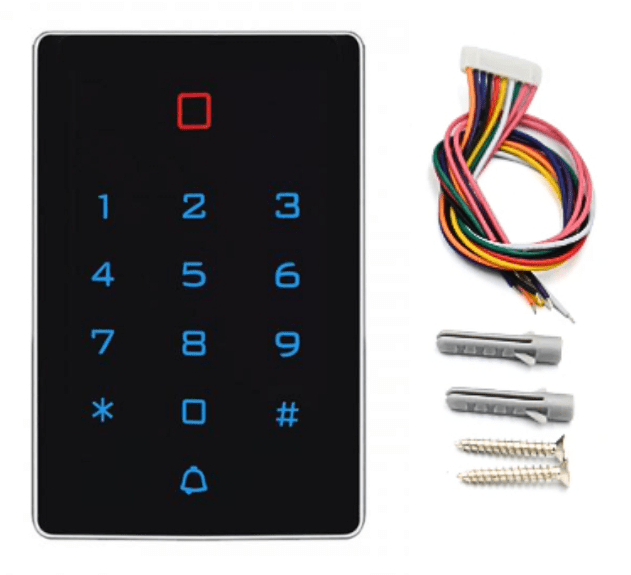

Sada obsahuje

• 1x Kódový zámek s klávesnicí T12 ID EM
• 2x Šroubky
• 2x Hmoždinky
• 1x Návod k obsluze

Návod k obsluze v češtině naleznete v přiloženém souboru ke stažení. Naleznete jej pod nebo nad popisem našeho produktu.

Nejzajímavější příkazy pro správu zámku:

1. Změna administrátorského kódu: Umožňuje snadnou změnu výchozího administrátorského kódu, což zvyšuje bezpečnost.

• Příkaz: * Master code # 0 New code # New code #

2. Přidávání karet: Umožňuje postupné přidávání karet, což je ideální pro velké skupiny uživatelů.

• Příkaz: * Master code # 1 Read card # ... #

3. Přidávání čísel karet: Umožňuje přidávání karet pomocí 8- nebo 10místných čísel.

• Příkaz: * Master code # 1 8 digits or 10 digits #

4. Přidávání uživatelů s ID číslem a kartou: Usnadňuje správu uživatelů přiřazením ID čísla ke kartě.

• Příkaz: * Master code # 1 ID number # Read card #

5. Přidávání uživatelů s ID číslem a číslem karty: Umožňuje přesné přiřazení čísla karty uživateli.

• Příkaz: * Master code # 1 ID number # 8 digits or 10 digits #

6. Přidávání PIN kódů: Umožňuje přidání uživatelů s ID číslem a unikátním 4místným PIN kódem.

• Příkaz: * Master code # 1 ID number # 4 digits Pin code #

7. Mazání karet: Umožňuje individuální mazání karet nebo jejich smazání podle čísla.

• Příkaz: * Master code # 2 Read card or 8 digits or 10 digits #

8. Mazání uživatelů s ID číslem: Užitečné v případě ztráty karty, umožňuje smazání uživatele podle ID čísla.

• Příkaz: * Master code # 2 ID number #

9. Mazání všech uživatelů: Rychle smaže všechny uživatele kromě veřejného PIN kódu.

• Příkaz: * Master code # 2 0000 #

10. Metody přístupu:

• Pouze karta: * Master code # 30 #
• Karta + PIN kód: * Master code # 31 #
• Karta nebo PIN kód: * Master code # 32 # (výchozí)

11. Čas otevření dveří: Regulace času otevření dveří od 0 do 99 sekund (výchozí 5 sekund).

• Příkaz: * Master code # 4 0 ~ 99 #

12. Provozní režimy:

• Automatický režim: * Master code # 50 #
• Režim přepínání relé: * Master code # 51 #
• Režim čtečky: * Master code # 52 26/34 #

13. Zálohování dat:

• Vstup dat: * Master code # 71 #
• Výstup dat: * Master code # 70 #

14. Přidání veřejného kódu: Možnost přidání jednoho veřejného kódu.

• Příkaz: * Master code # 9 4 digits code #
