Elektronický zámek s klávesnicí SA-0109EM

Nejdůležitější vlastnosti

1. Všestranné metody otevírání: Bezkontaktní karta/čip, bezkontaktní karta/čip a kód, kód zajišťují flexibilitu a pohodlí při používání.

2. Indikátory: Signalizují stav zámku, čímž usnadňují používání.

3. Snadná instalace: Přehledný návod a rozmanité možnosti zapojení zajišťují rychlou a bezproblémovou instalaci.

4. Možnost připojení externího domovního zvonku.

5. Jednoduché příkazy posílané do kódového zámku.

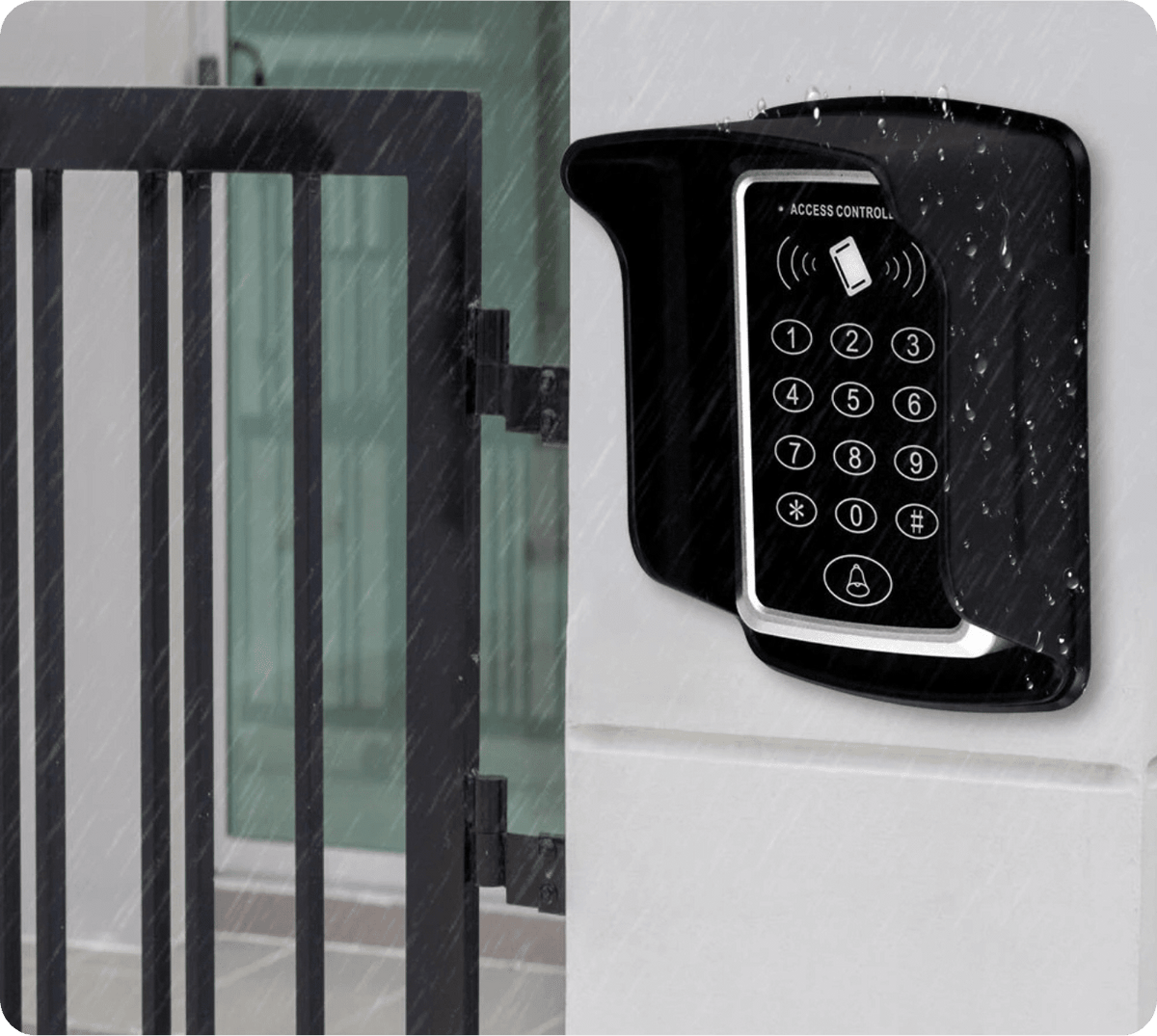

6. Vodotěsná klávesnice čtečky, při správné montáži je vhodná pro venkovní použití. Doporučujeme instalaci ochranné stříšky.

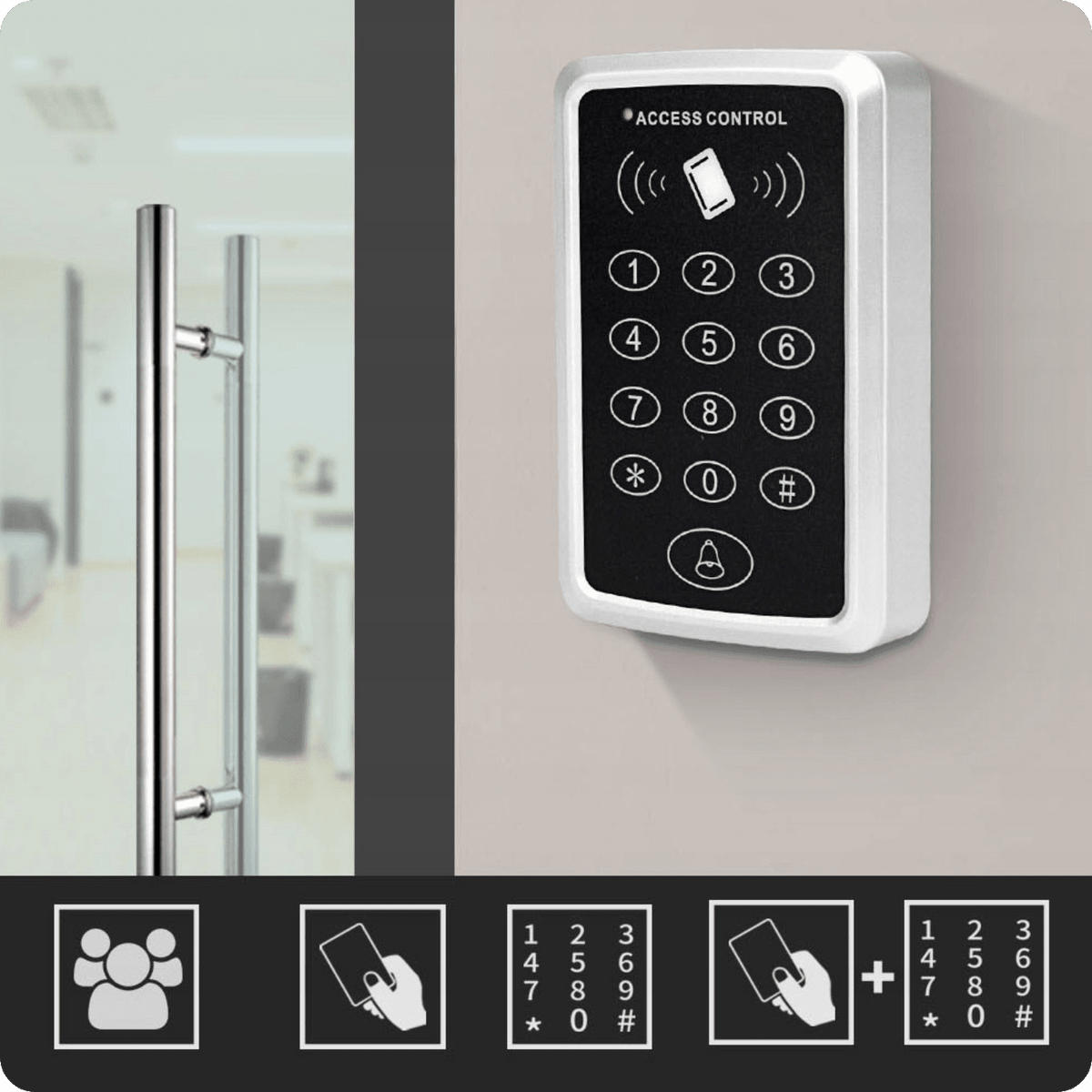

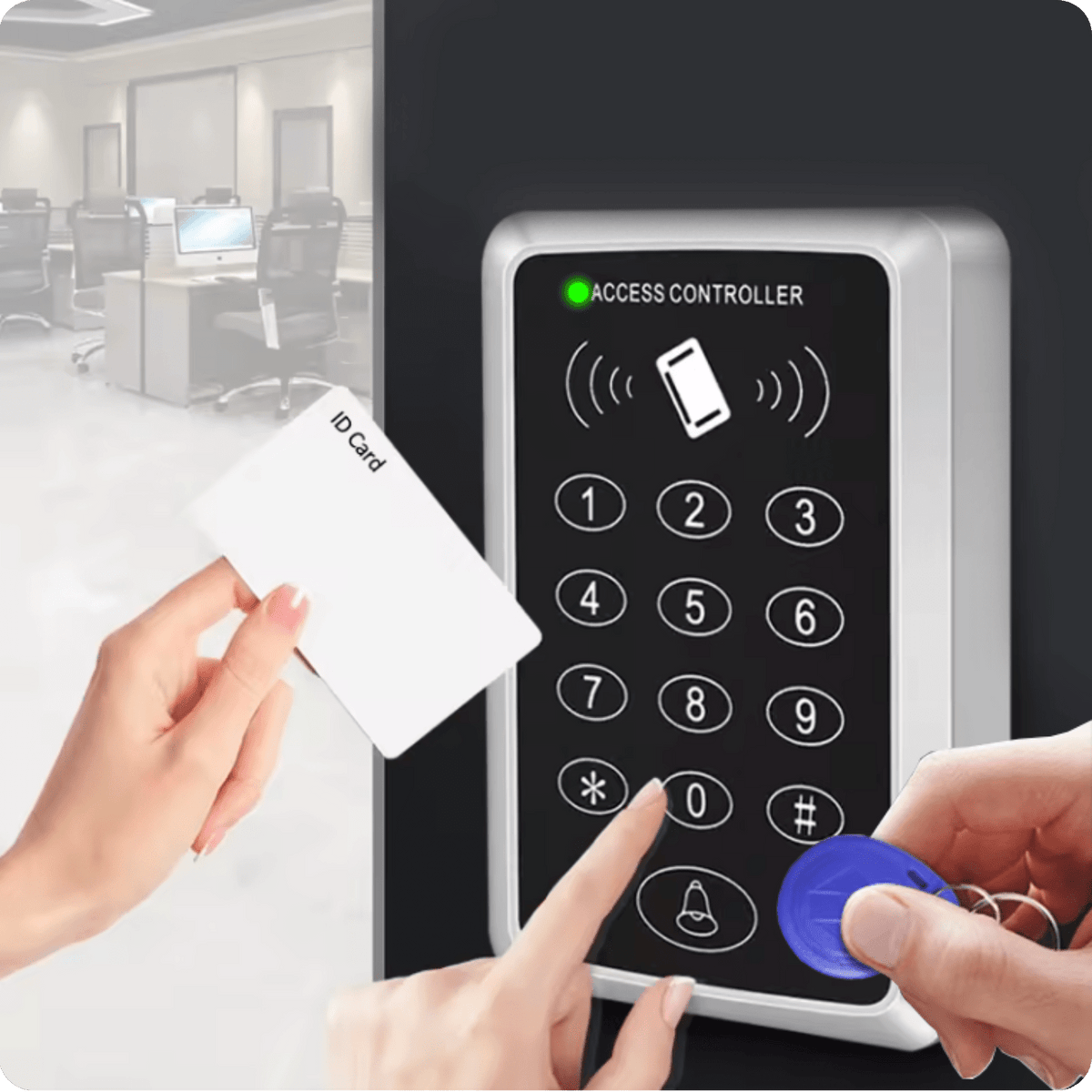

Kódový zámek nabízí všestrannost ve způsobech otevírání, aby splnil vaše potřeby a preference:

1. Bezkontaktní karta/čipy - Rychlé a pohodlné odemknutí pomocí bezkontaktní karty nebo čipů.

2. Bezkontaktní karta/čipy a kód - Dvě řešení. Zabezpečení, které vyžaduje bezkontaktní kartu nebo čipy, stejně jako zadání kódu. Pokud zrovna nemáme u sebe kartu nebo čip, můžeme zadat předem nastavený kód.

3. Kód - Zadání unikátního kódu na klávesnici zámku pro získání přístupu.

Díky těmto rozmanitým možnostem si každý uživatel může zvolit způsob otevírání zámku, který mu nejvíce vyhovuje, což zvyšuje komfort a bezpečnost používání.

Elektrický zámek v systému kontroly přístupu lze využít v různých objektech mnoha způsoby.

Zde je několik příkladů použití elektrického zámku:

1. Kancelář:

• Omezení přístupu: Zámek lze použít k omezení přístupu do určitých oblastí kanceláře, jako jsou IT místnosti, archivy s dokumenty nebo výzkumné laboratoře.
• Bezpečnost dat: Zabezpečení přístupu do serverovny nebo jiných kritických oblastí, kde jsou uložena důležitá firemní data.

2. Domov:

• Bezpečnost: Elektrické zámky na vchodových dveřích mohou zvýšit bezpečnost tím, že zabrání vstupu nepovolaným osobám.

Zámek najde své uplatnění také např. ve školách, obchodech a dalších objektech.

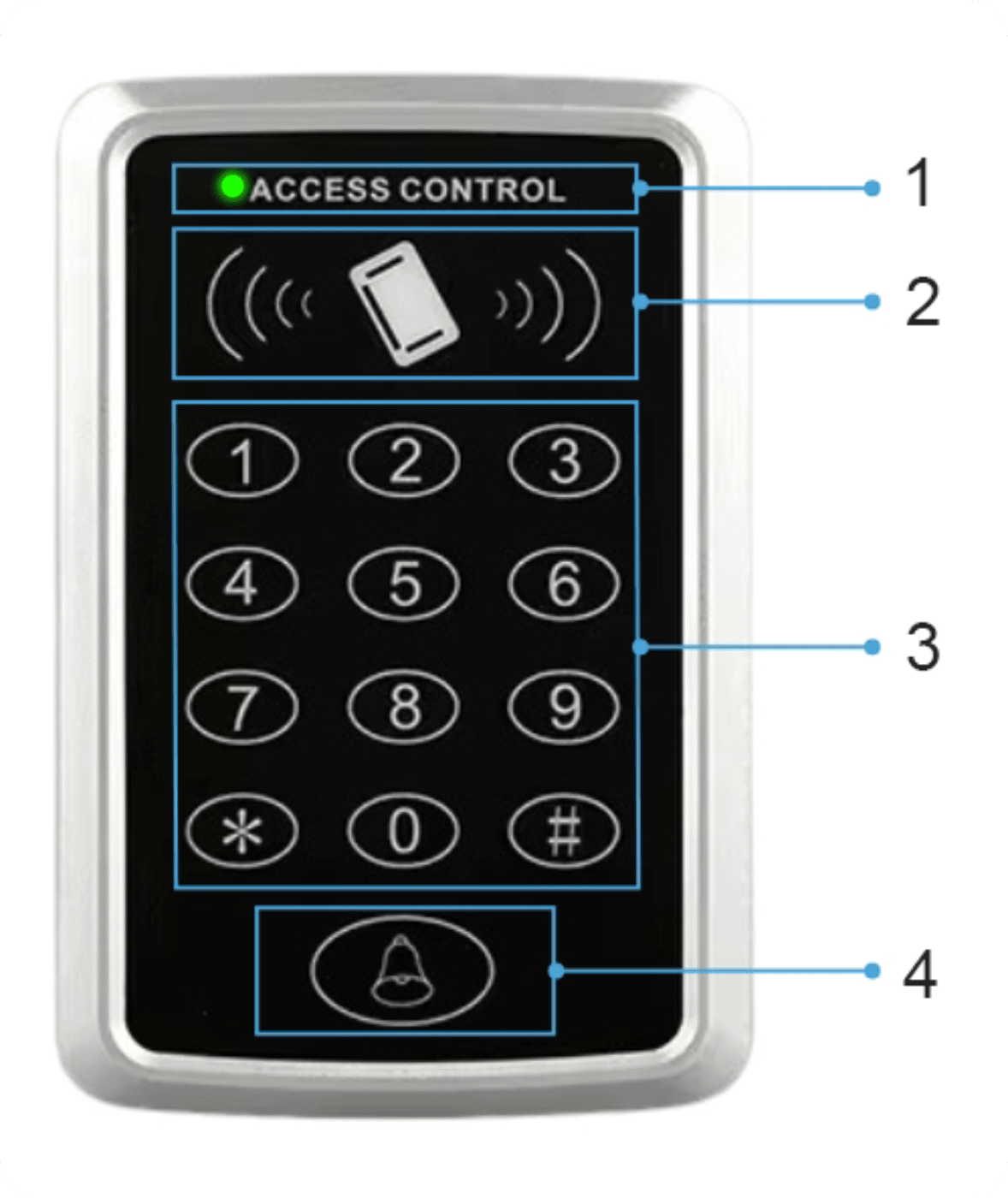

Údaje na displeji

1. Dioda signalizující zablokování (červené světlo), odemknutí (zelené světlo)

2. Místo přiložení karty/čipu (1000 uživatelů)

3. Dotyková oblast pro zadání kódu

4. Tlačítko zvonku (vyžaduje montáž zvonku)

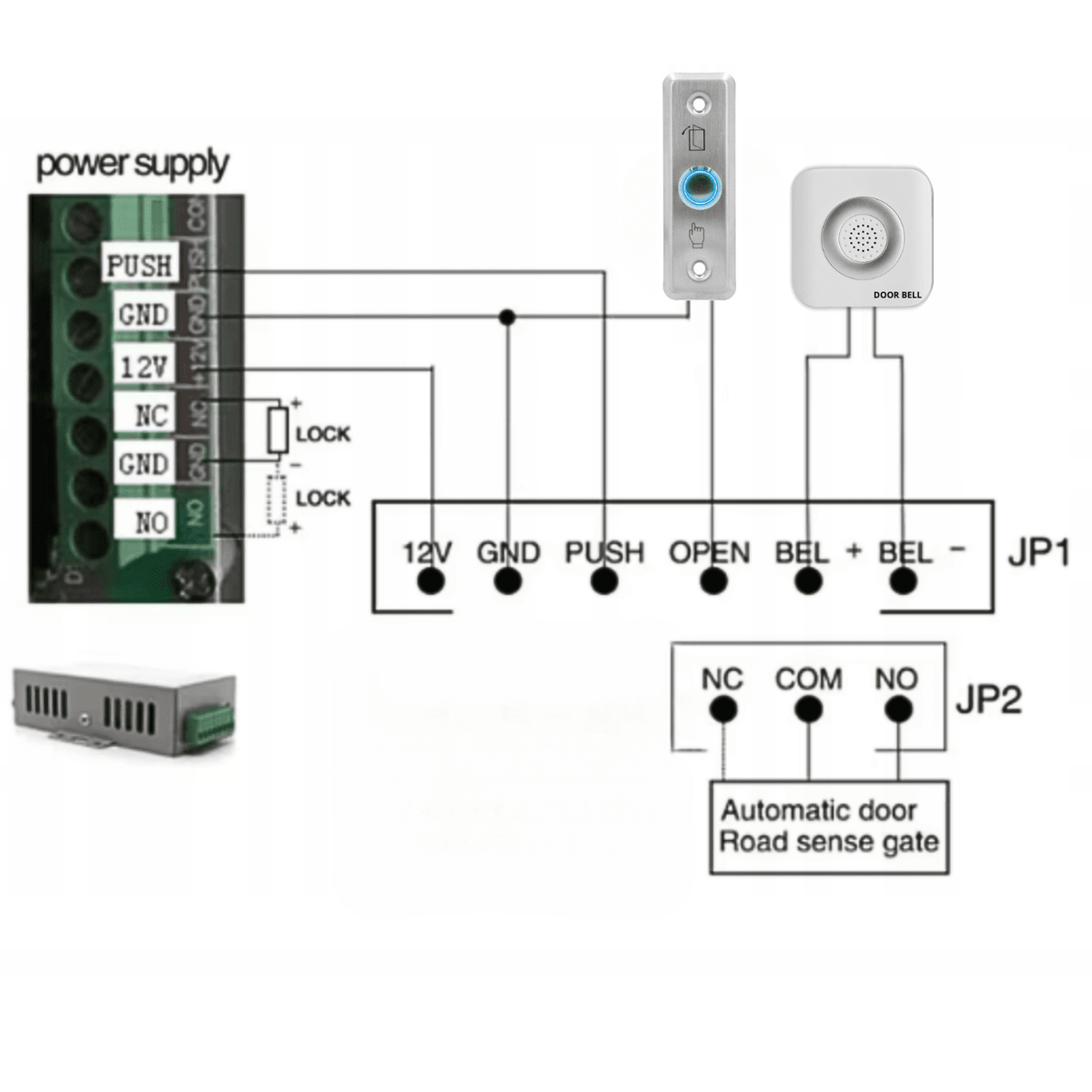

Na schématu je znázorněno zapojení různých prvků systému kontroly přístupu, který obsahuje napájecí zdroj, výstupy pro elektrický zámek (elektromagnetický zámek), odchodové tlačítko, zvonek a automatickou bránu.

Zde je podrobný popis možných připojení a jejich použití:

1. Napájecí zdroj:

• 12V a GND (Ground) jsou standardní napájení pro elektrický zámek a další součásti systému.
• + a - (NC) - svorky Normally Closed pro elektrický zámek; v tomto stavu je zámek zavřený, když je systém neaktivní.
• + a - (NO) - svorky Normally Open pro zámek; zámek je otevřený, když je systém neaktivní.

2. Odchodové tlačítko:

• Propojení odchodového tlačítka s napájecím zdrojem umožňuje otevření dveří zevnitř bez nutnosti použití systému kontroly přístupu.

3. Zvonek:

• BELL + a BELL - připojení ke zvonku; signalizuje pokus o vstup nebo odchod.

4. Svorky JP1:

• 12V, GND, PUSH - typické připojení pro tlačítko (PUSH) sloužící k otevření zámku.
• OPEN - vstup sloužící ke vzdálenému otevírání dveří.
• BELL + a BELL - připojení pro zvonek, jak bylo uvedeno výše.

5. Svorky JP2:

• NC (Normally Closed), COM (Common), NO (Normally Open) - svorky pro elektrický dveřní zámek. COM je společné připojení pro obvod zámku, NO a NC jsou svorky ovládající stav zámku (otevřený nebo zavřený).

• Využití výstupu ovládajícího automatickou bránu, propojené s odpovídajícím řídicím systémem nebo čidlem.

Technická specifikace

• Provozní napětí: DC 12V
• Vzdálenost čtení karty: 1 ~ 5 cm
• Provozní teplota: 0℃ ~ 60℃
• Proud v pohotovostním režimu: <100mA
• Kapacita: 1000 uživatelů
• Podporované karty: 125 MHz
• Čas relé dveří: 5 s

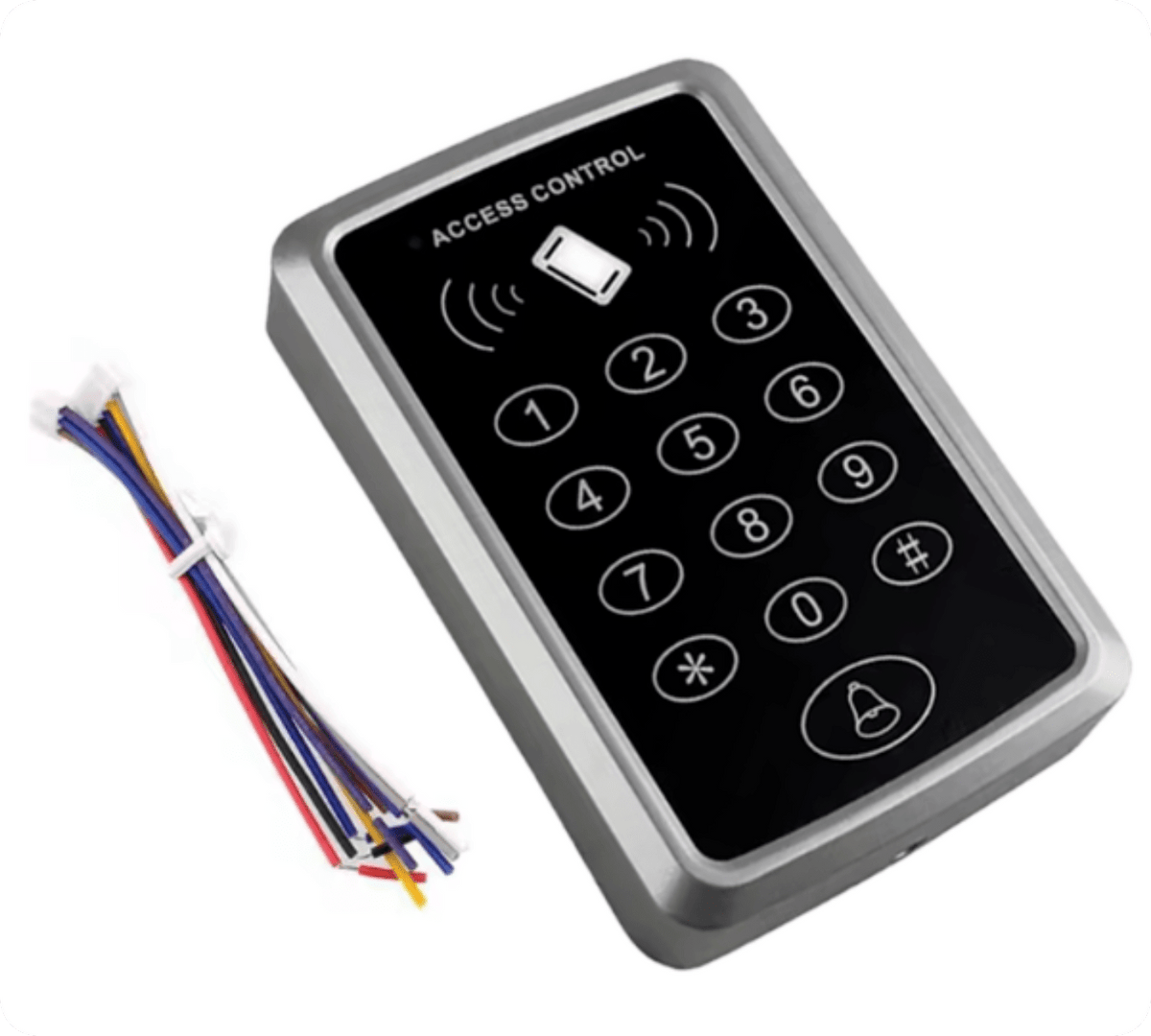

Sada obsahuje

• 1x Zámek SA-0109
• 1x Sada instalačních kabelů
• 1x Návod k obsluze

Návod v českém jazyce v elektronické podobě je dostupný v příloze ke stažení. Najdete jej pod naším popisem produktu.
