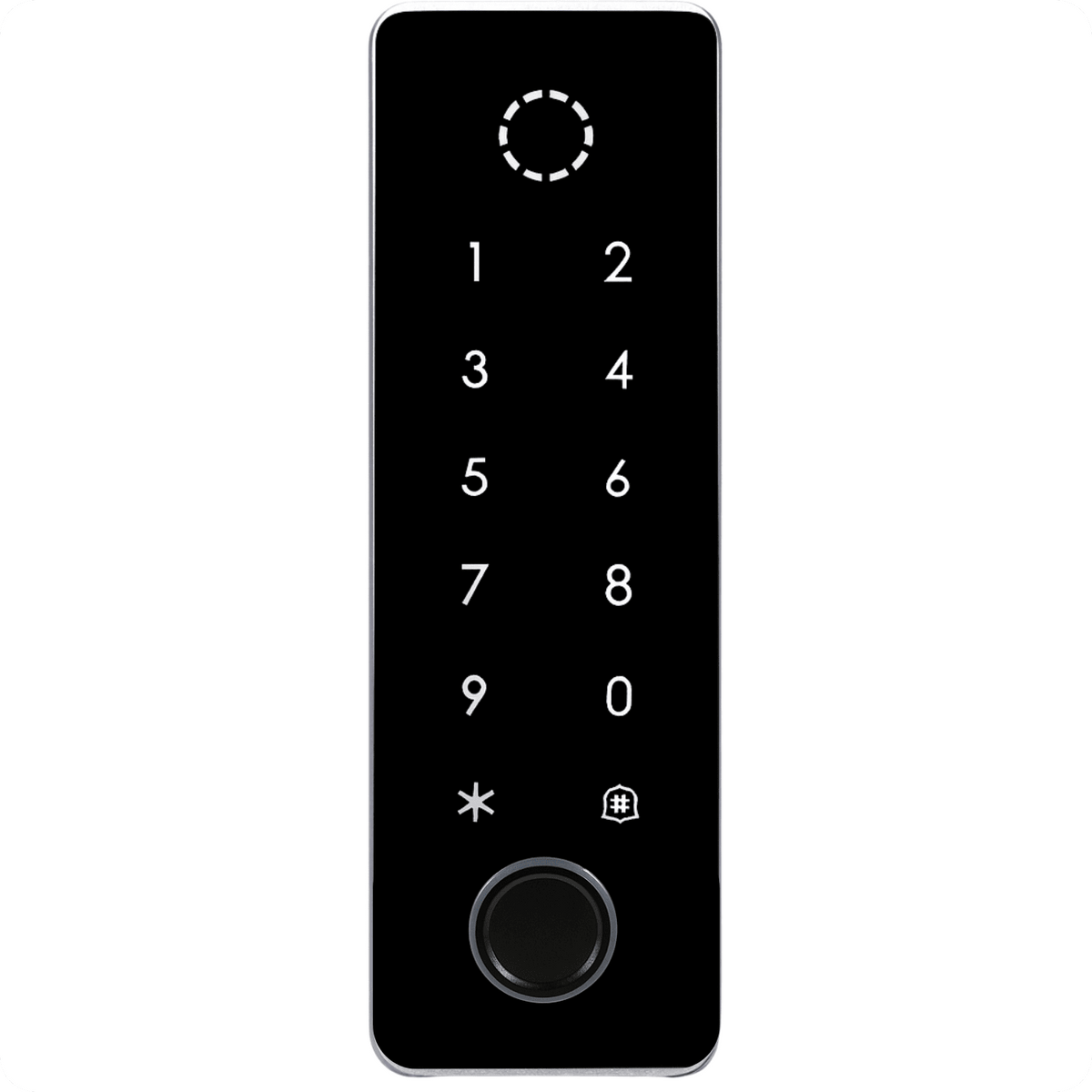

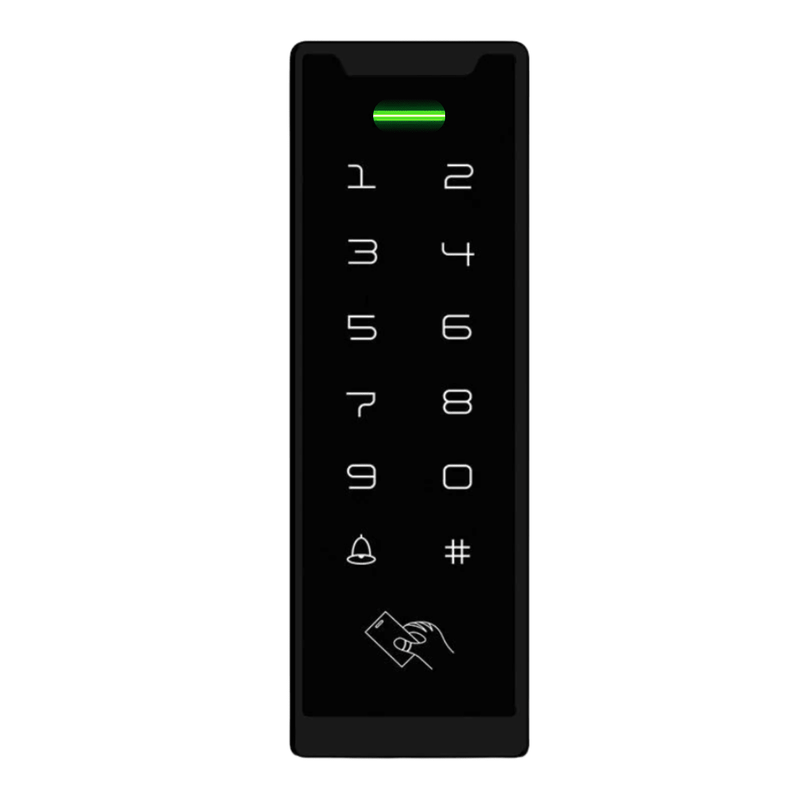

Elektronický zámek s číselníkem CF4

Klíčové funkce

1. Kapacitní čtečka otisků prstů - Zařízení má přesnou čtečku otisků prstů, která zajišťuje rychlou a bezpečnou autentizaci uživatele.

2. Multifunkční kontrola přístupu - PIN kódy, bezkontaktní karty 125 kHz a také režim provozu jako kontrolér nebo čtečka Wiegand.

3. Podpora až 10 500 uživatelů - Ideální pro domácnosti i firemní objekty.

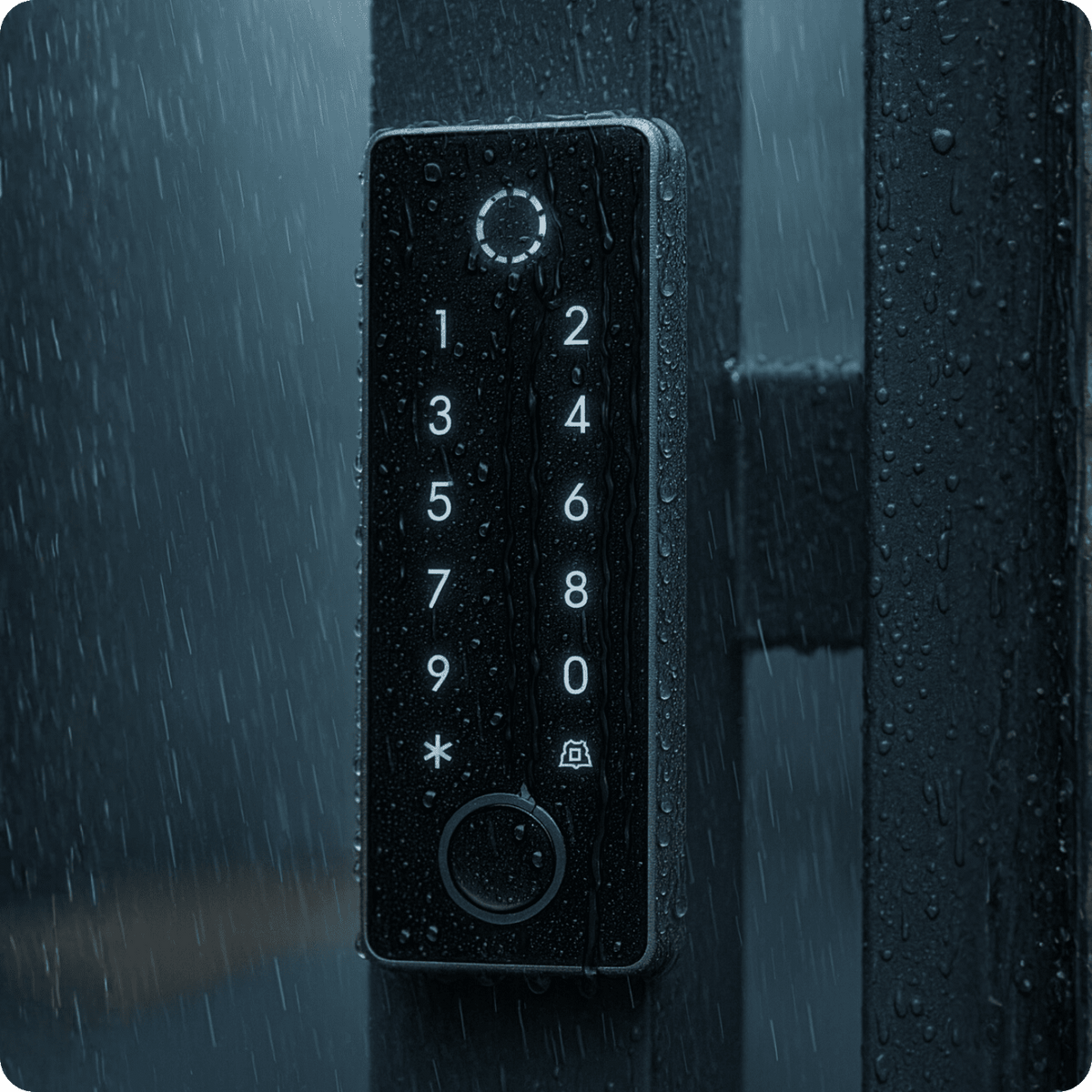

4. Vysoká odolnost a životnost (IP66) - Voděodolný a odolný kryt umožňuje montáž venku - v dešti, mrazu i horku, bez rizika poškození.

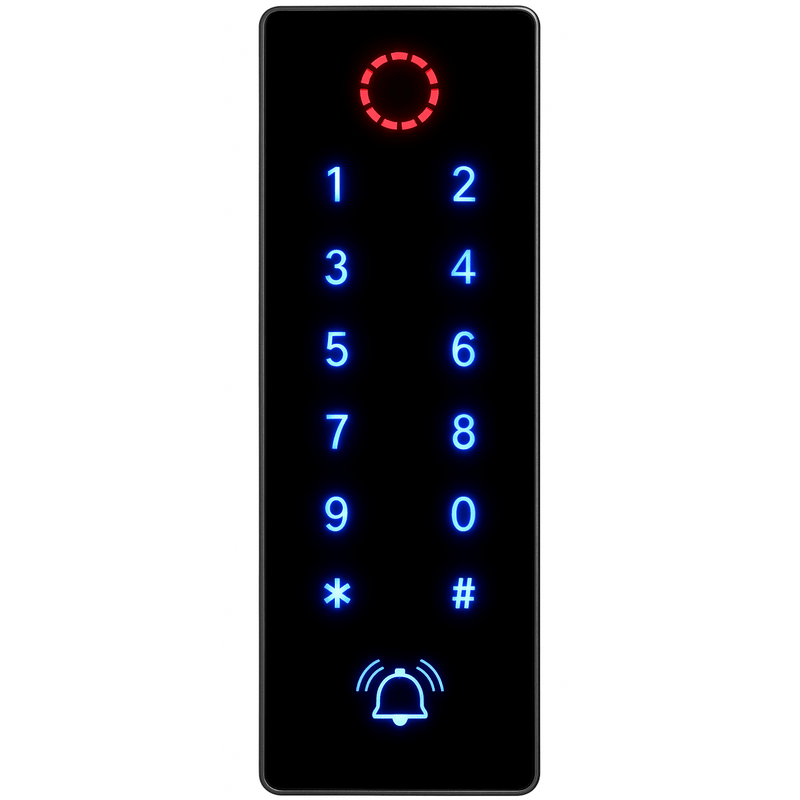

5. Dotyková, podsvícená klávesnice - Pohodlné zadávání kódů po setmění díky podsvícení, které se automaticky aktivuje po dotyku.

6. Pokročilé zabezpečení - Ochrana proti sabotáži a funkce alarmu při detekci neautorizovaného přístupu.

7. Flexibilní konfigurace relé - Zvolte impulzní režim (např. 5 s) nebo přepínací (ON/OFF), čímž přizpůsobíte provoz danému elektrickému zámku.

8. Možnost připojení odchodového tlačítka (REX) - Snadné opuštění místnosti zevnitř bez použití PINu nebo karty.

9. LED signalizace a bzučák - Barevná dioda a zvuky informují o každém stavu zařízení - otevření, chyba, alarm nebo programování.

10. Režim rychlého přidávání karet - Po zapnutí této funkce každá přiložená karta automaticky otevře dveře a uloží se jako uživatel - ideální při hromadném vydávání karet.

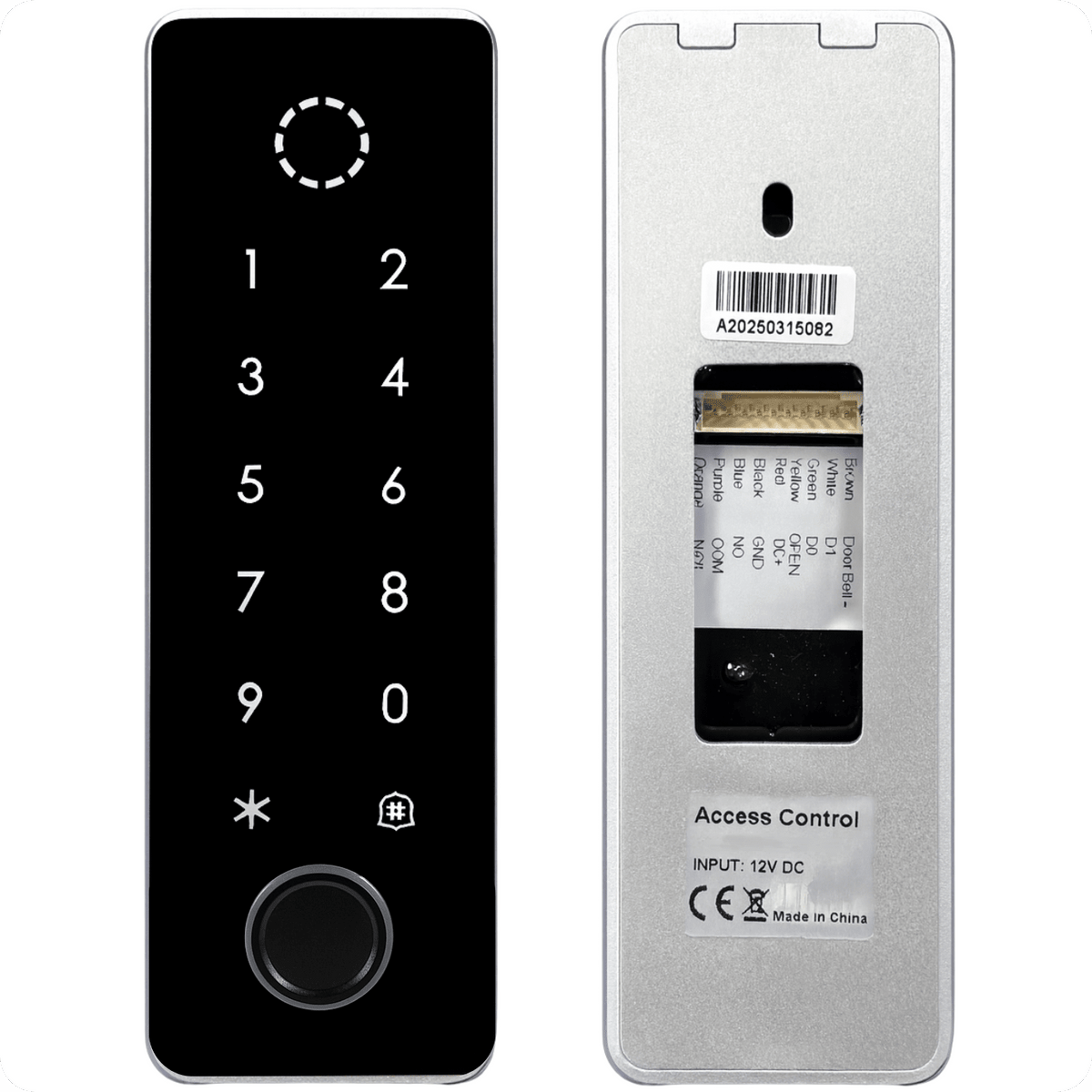

Popis zapojení systému kontroly přístupu

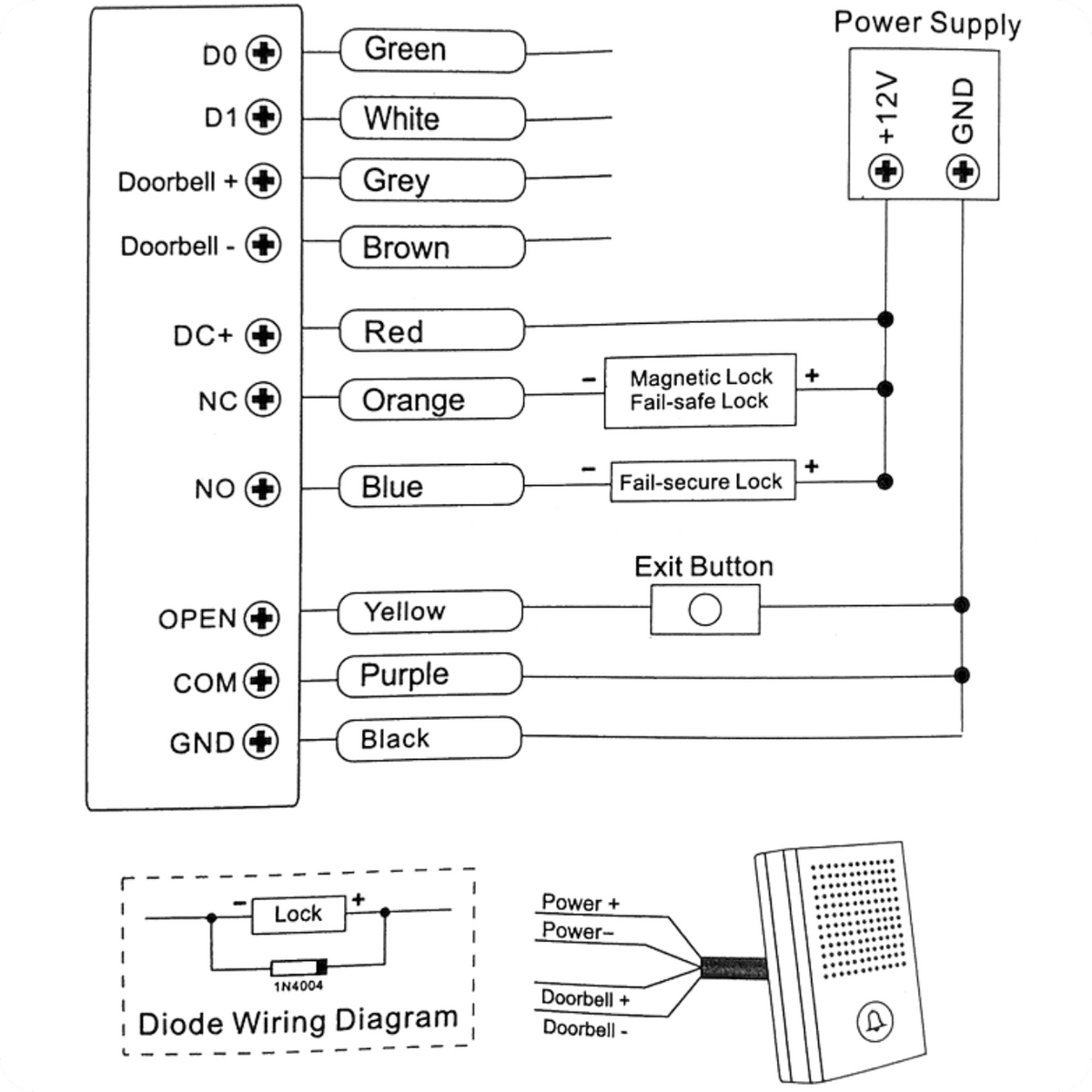

Schéma zobrazuje zapojení 12V napájecího zdroje, elektrického zámku, odchodového tlačítka, zvonku a Wiegand vstupů.

1. Napájení

• DC+ (červený) – +12V
• GND (černý) – zem, napájejí kontrolér a zámek.

2. Elektrický zámek

Kontrolér poskytuje reléový výstup:

• NC (oranžový) – pro "fail-safe" zámky (např. magnetické, otevírají se po výpadku napájení)
• NO (modrý) – pro "fail-secure" zámky (elektrické otvírače, otevírají se po přivedení napájení) Zámek využívá stejný 12V zdroj. Doporučuje se dioda 1N4004.

3. Odchodové tlačítko

• OPEN (žlutý) – signál tlačítka
• COM (fialový) – zem, umožňuje otevírání dveří zevnitř.

4. Zvonek

• Doorbell+ (šedý)
• Doorbell– (hnědý) Po zapojení umožňuje vyvolat zvuk u vstupu.

5. Vstup Wiegand

• D0 (zelený)
• D1 (bílý) Pro připojení externí čtečky karet nebo klávesnice.

6. Další použití

Reléový výstup (NC/NO/COM) může ovládat také bránu, automatické dveře, elektroventil nebo jiné zařízení vyžadující impulz.

Technická specifikace

• Napájení: 12 V DC
• Spotřeba proudu: ≤150 mA (provoz), ≤100 mA (pohotovostní režim)
• Provozní režimy: Samostatný režim (Standalone), Režim kontroléru (Controller), Režim čtečky Wiegand
• Stupeň krytí: IP66
• Režimy otevírání: Otisk prstu, ID karta: 125 kHz, PIN kód (4–6 číslic), Master karta

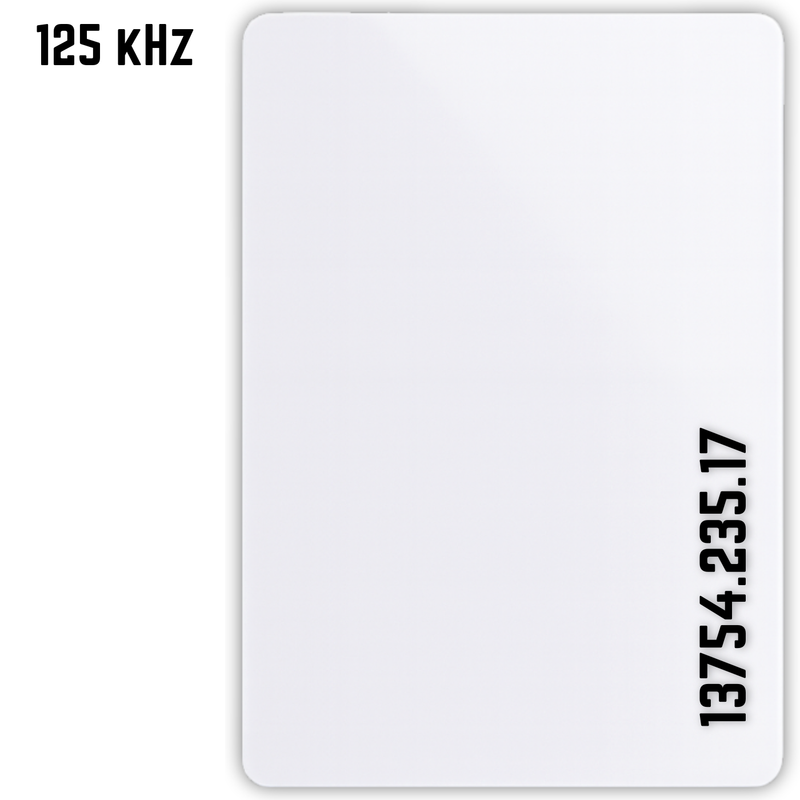

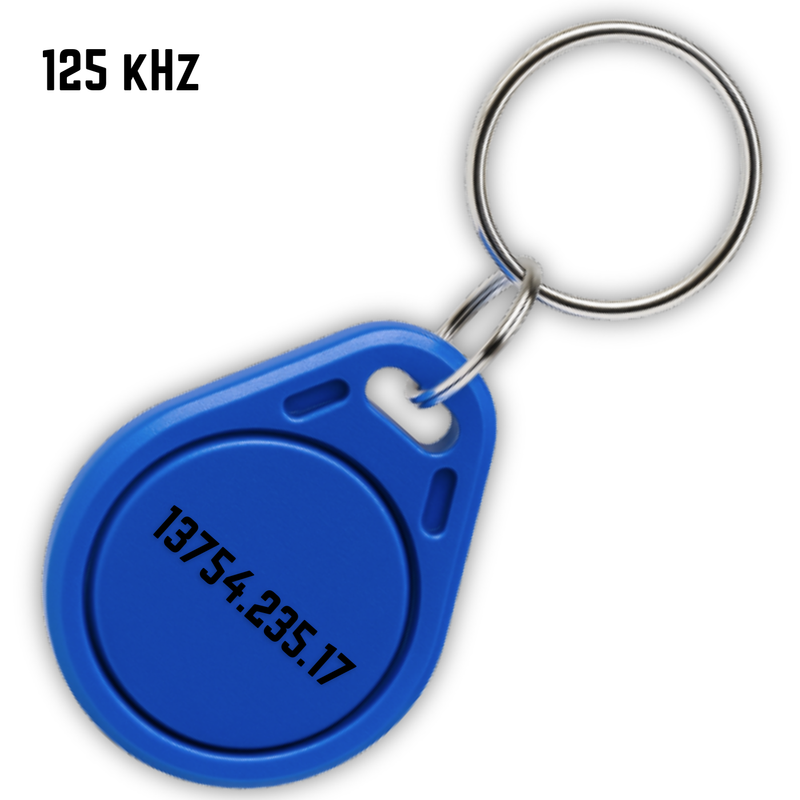

• Čtení karet: ID 125 kHz
• Dosah čtení: 2–6 cm
• Kapacita uživatelů: 10 500 (karty/PINy: 9 990, otisky prstů: 500, hostující uživatelé (dočasní): 10)
• Formáty Wiegand: EM 26–44 bitů (vstup a výstup)
• Výstup PIN: 4 bity / 8 bitů ASCII / 10 virtuálních číslic
• Relé: NO/NC/COM, čas 0–99 s, zatížení max 2 A
• LED signalizace: Tříbarevná (červená, oranžová, zelená)
• Bzučák: Ano, programovatelný
• Alarmy: Alarm chybných pokusů, alarm sabotáže (LDR)
• Podsvícení klávesnice: Ano (automatický režim / ON / OFF)
• Zabezpečení zámku: Vyžadována dioda 1N4004 (součást balení)
• Správa uživatelů: Přidávání karet/PIN/otisků, mazání, hromadné přidávání karet, přenos uživatelů
• Pracovní teplota: –25°C až +60°C
• Provozní vlhkost: 0–98% RH
• Materiál: ABS
• Barva: Stříbrno-černá

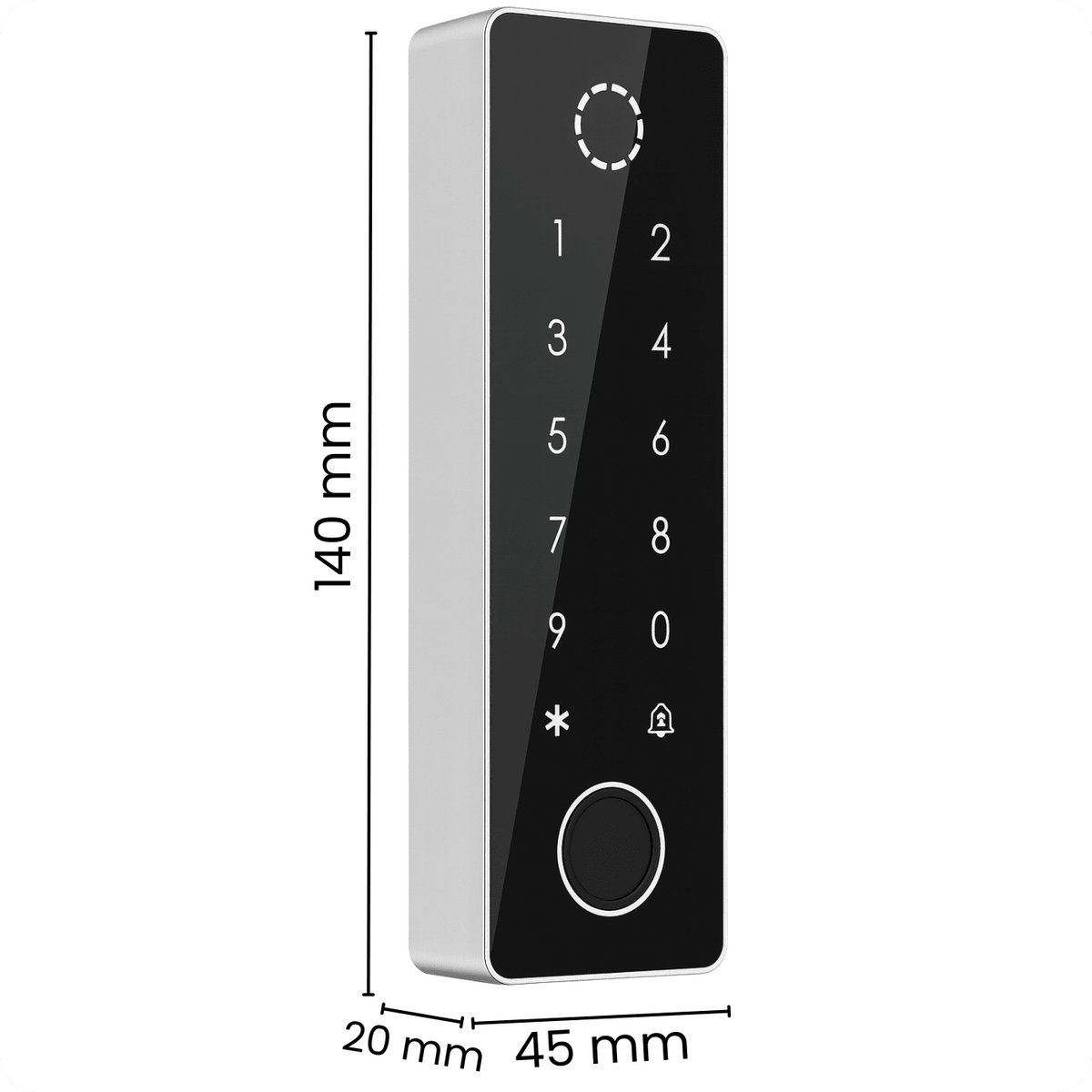

• Rozměry: 140 x 45 x 20 mm
• Hmotnost: 95 g

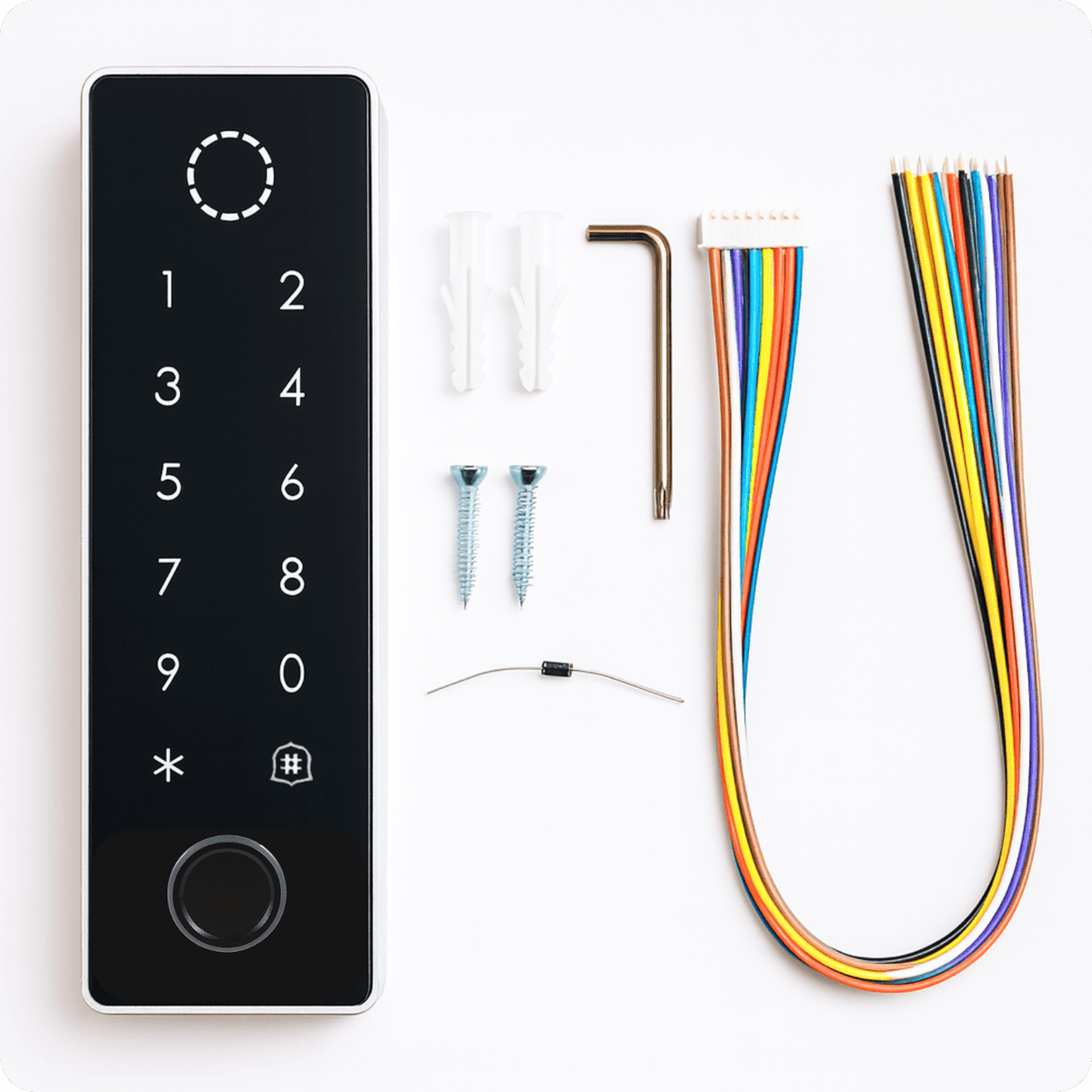

Sada obsahuje

• 1x Elektronický zámek s klávesnicí CF4
• 1x Sada instalačních kabelů
• 1x Sada montážního příslušenství
• 1x Návod k obsluze
