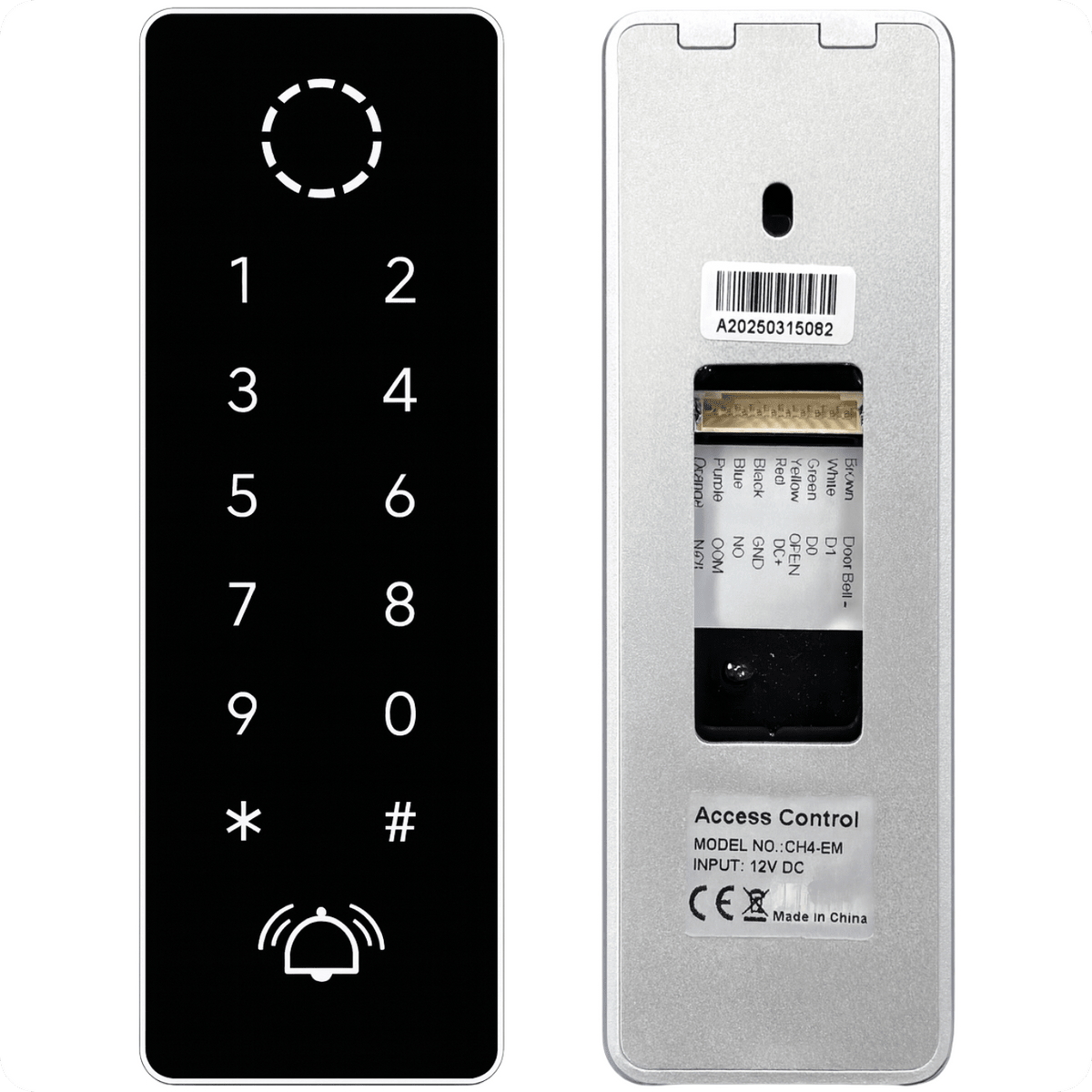

Elektronický zámek s klávesnicí CH4
Představujeme elektronický zámek s klávesnicí značky Spreest – jednoduché a moderní řešení, které vám usnadní kontrolu vstupu do domu nebo firmy.
Vybaven vodotěsným krytem IP66, dotykovou klávesnicí a podporou karet 125 kHz.
Zařízení může fungovat jako samostatný kontrolér nebo čtečka Wiegand a podporuje až 10 000 uživatelů.
Elektronický zámek nabízí rychlé čtení karet, pokročilé zabezpečení (maskování PINu, alarm proti neoprávněné manipulaci) a možnost provozu jako samostatný kontrolér nebo čtečka Wiegand, díky čemuž se skvěle hodí do domu i firemních objektů.
Klíčové funkce
1. Multifunkční kontrola přístupu - PIN kódy, bezkontaktní karty 125 kHz, a také režim provozu jako kontrolér nebo čtečka Wiegand.
2. Podpora až 10 000 uživatelů - Ideální pro domácnosti i firemní objekty.

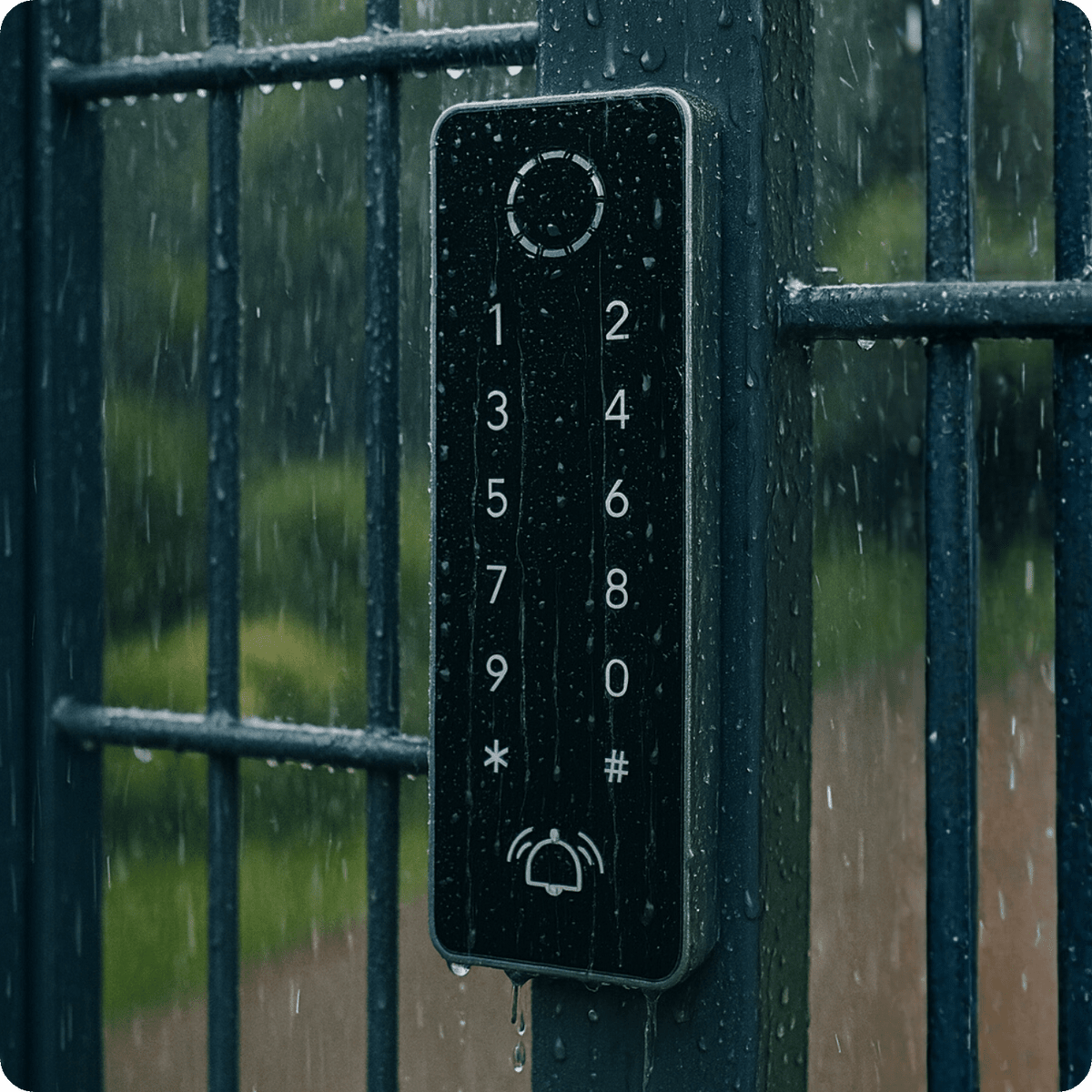

3. Vysoká odolnost a životnost (IP66) - Vodotěsný a odolný kryt umožňuje instalaci venku – v dešti, mrazu i horku, bez rizika poškození.
4. Dotyková podsvícená klávesnice - Pohodlné zadávání kódů po setmění díky podsvícení, které se automaticky aktivuje po dotyku.
5. Pokročilé zabezpečení - Možnost maskování PINu až do 10 číslic, alarm při chybných pokusech a zabezpečení proti neoprávněné manipulaci.
6. Flexibilní konfigurace relé - Zvolte impulzní režim (např. 5 s) nebo přepínací režim (ON/OFF), čímž přizpůsobíte činnost danému elektrickému zámku.
7. Možnost připojení odchodového tlačítka (REX) - Snadné opuštění místnosti zevnitř bez použití PINu nebo karty.
8. LED signalizace a bzučák - Barevná dioda a zvuky informují o každém stavu zařízení – otevření, chyba, alarm nebo programování.
9. Režim rychlého přidávání karet - Po zapnutí této funkce každá přiložená karta automaticky otevře dveře a uloží se jako uživatel – ideální při hromadném vydávání karet.

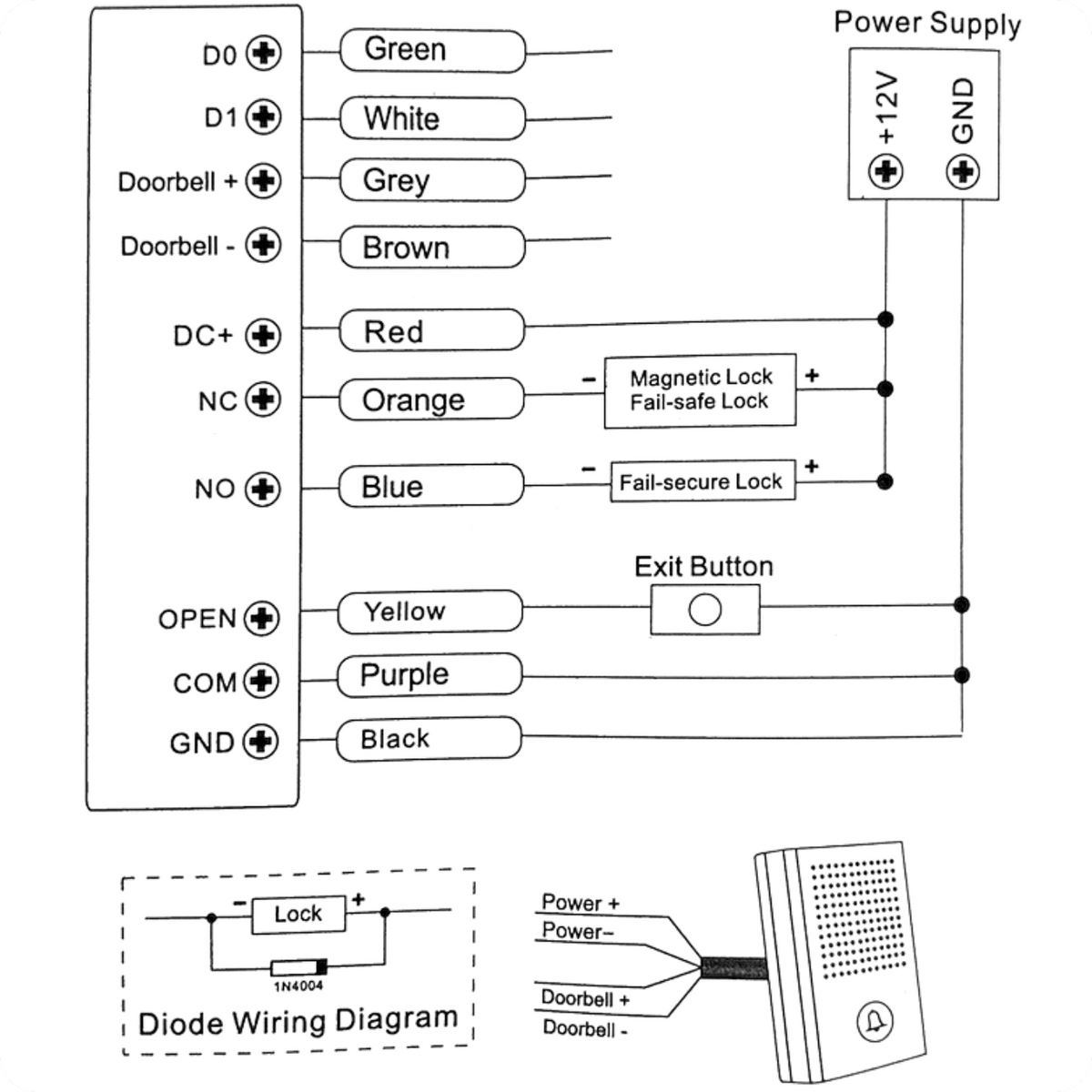

Popis zapojení systému kontroly přístupu
Schéma znázorňuje připojení 12V napájecího zdroje, elektrického zámku, odchodového tlačítka, zvonku a Wiegand vstupů.
1. Napájení
- DC+ (červený) – +12V
- GND (černý) – zem. Napájejí kontrolér a zámek.
2. Elektrický zámek
Kontrolér poskytuje reléový výstup:
- NC (oranžový) – pro fail-safe zámky (např. elektromagnetické, otevírají se při výpadku napájení)
- NO (modrý) – pro fail-secure zámky (elektrické protiplechy, otevírají se po přivedení napájení). Zámek využívá stejný 12V napájecí zdroj. Doporučuje se dioda 1N4004.
3. Odchodové tlačítko
- OPEN (žlutý) – signál tlačítka
- COM (fialový) – zem. Umožňuje otevírání dveří zevnitř.
4. Zvonek
- Doorbell+ (šedý)
- Doorbell– (hnědý). Po připojení umožňuje vyvolat zvuk u vstupu.
5. Vstup Wiegand
- D0 (zelený)
- D1 (bílý). Pro připojení externí čtečky karet nebo klávesnice.
6. Další využití
Reléový výstup (NC/NO/COM) může také ovládat bránu, automatické dveře, elektroventil nebo jiné zařízení vyžadující impulz.
Technická specifikace
- Napájení: 12 V DC
- Spotřeba proudu: ≤150 mA (provoz), ≤100 mA (pohotovostní režim)
- Režimy provozu: Autonomní režim (Standalone), Režim kontroléru (Controller), Režim čtečky Wiegand
- Stupeň krytí: IP66
- Režimy otevírání: ID karta 125 kHz, PIN kód (4–6 číslic), Master karta
- Čtení karet: ID 125 kHz
- Dosah čtení: 2–6 cm
- Kapacita uživatelů: 10 000 (9990 stálých + 10 dočasných)
- Formáty Wiegand: EM 26–44 bitů (vstup a výstup)
- Výstup PIN: 4 bity / 8 bitů ASCII / 10 virtuálních číslic
- Relé: NO/NC/COM, čas 0–99 s, zátěž max 2 A
- LED signalizace: Tříbarevná (červená, oranžová, zelená)
- Bzučák: Ano, programovatelný
- Alarmy: Alarm chybných pokusů, alarm proti neoprávněné manipulaci (LDR)
- Podsvícení klávesnice: Ano (automatický režim / ON / OFF)
- Zabezpečení zámku: Vyžadována dioda 1N4004 (součást balení)
- Správa uživatelů: Přidávání karet/PINů, mazání, blokové přidávání karet, přenos uživatelů
- Pracovní teplota: –40°C až +60°C
- Pracovní vlhkost: 0–98% RH
- Materiál: ABS
- Barva: Stříbrno-černá

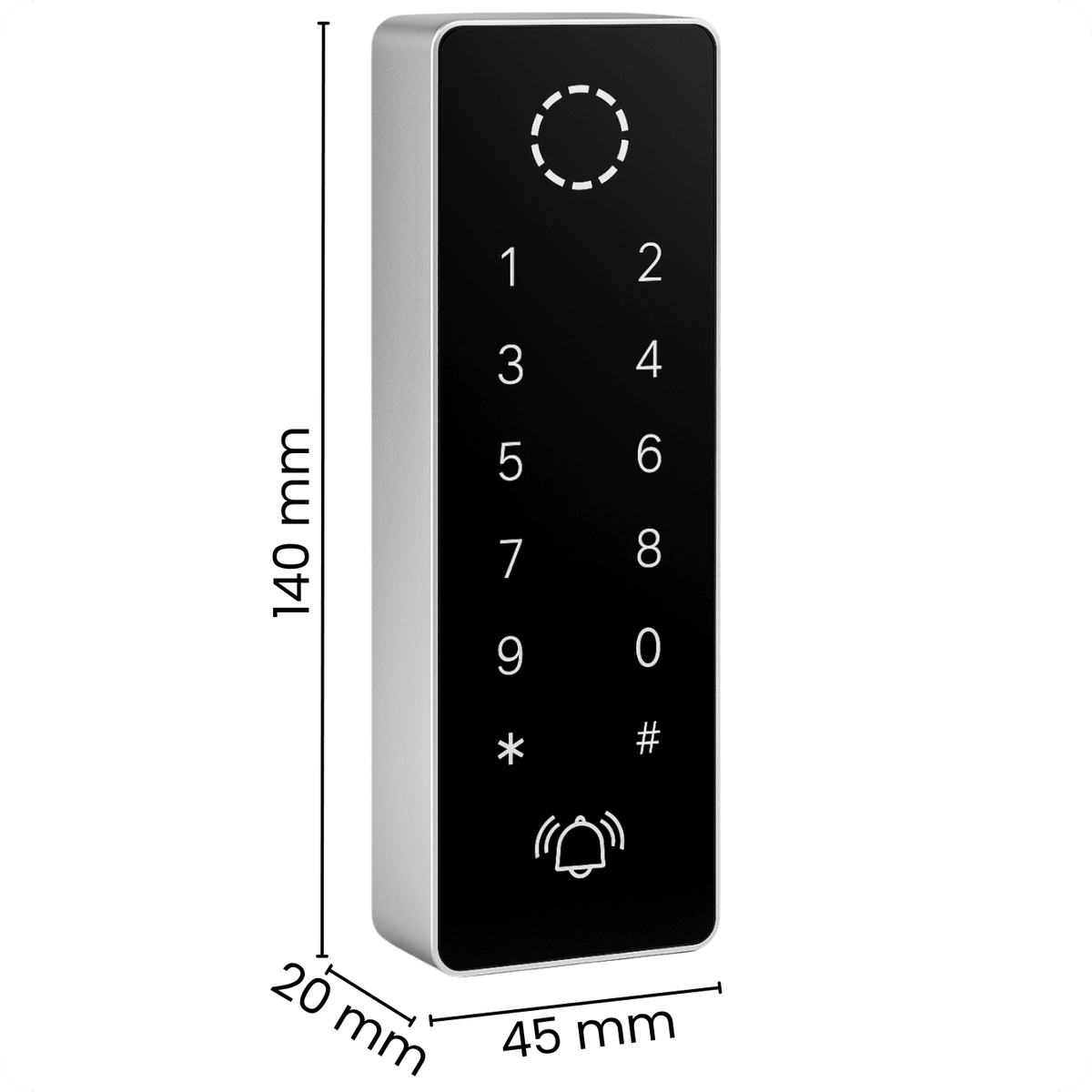

- Rozměry: 140 x 45 x 20 mm
- Hmotnost: 95 g

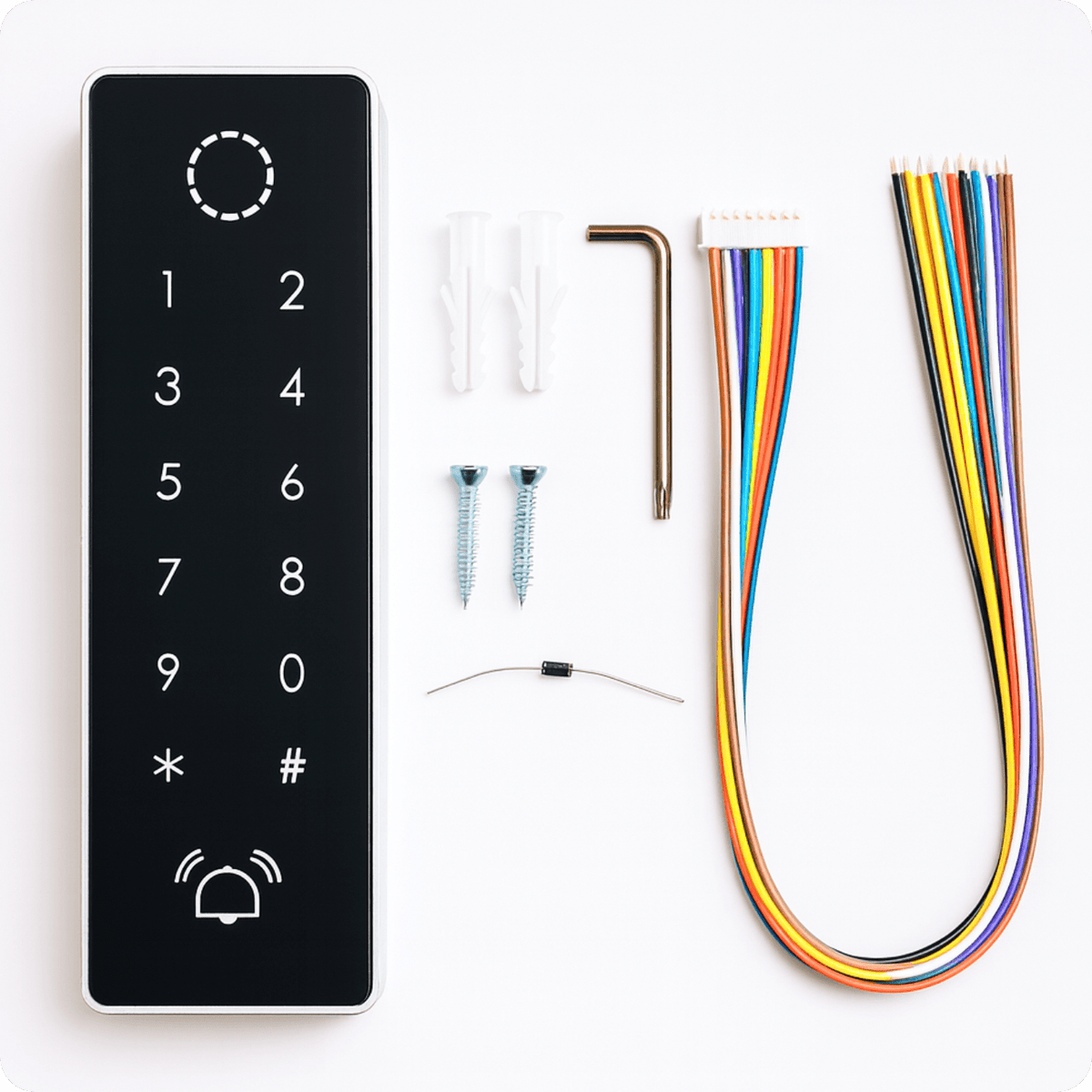

Sada obsahuje
- 1x Elektronický zámek s klávesnicí CH4
- 1x Sada instalačních kabelů
- 1x Sada montážního příslušenství
- 1x Návod k obsluze
