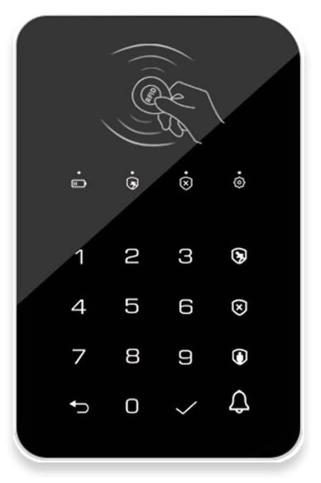

Elektronický zámek s číselníkem K010

Spolupracuje s poplašnými systémy dostupnými v naší nabídce, mimo jiné H700, H501 a dalšími GSM a Wi-Fi alarmy pracujícími na frekvenci 433 MHz. Pro účely alarmování musí být zámek bezdrátově spárován s poplašným systémem prostřednictvím frekvence 433 MHz.

Klíčové funkce

1. Správa společně s poplašným systémem: Zámek disponuje funkcemi aktivace "Away" (Pryč), aktivace "Home" (Doma) nebo úplného vypnutí poplašného systému.

2. Snadné dotykové ovládání: Zámek má moderní dotykový panel, který umožňuje snadnou aktivaci, vypnutí a odemknutí bezpečnostních panelů. Díky tomu je přístup do vašeho domu možný z jakéhokoli místa, kde se zámek nachází, což výrazně zvyšuje komfort používání.

3. Kompatibilita s RFID čipy: Zařízení spolupracuje s kompaktními RFID čipy, což umožňuje okamžité odemknutí dveří bez nutnosti zadávání kódů. Je to ideální řešení pro rychlý a bezproblémový přístup pro členy rodiny nebo hosty.

4. Podsvícený LED displej: Klávesnice je vybavena jasným, čitelným LED displejem, který zajišťuje vynikající viditelnost ve dne i v noci. Umožňuje tak pohodlnou a diskrétní obsluhu zařízení za všech světelných podmínek.

5. Multifunkčnost: Kromě standardních zabezpečovacích funkcí může plnit roli domovního zvonku, což dále zvyšuje funkčnost zařízení a umožňuje monitorování osob navštěvujících váš domov.

6. Baterie s dlouhou výdrží: Zařízení má vestavěnou baterii s dlouhou dobou provozu, což zajišťuje spolehlivost a eliminuje potřebu časté výměny. Zařízení informuje o nízkém stavu nabití baterie pomocí blikajícího červeného světla (každé 2 sekundy). Zařízení nabíjíme pomocí kabelu micro USB (součást balení). Doba nabíjení je 2 až 3 hodiny.

7. Režim spánku/probuzení: Aby se šetřila baterie, kódový zámek přejde do režimu spánku 20 sekund po poslední aktivaci. Jakmile se dotknete klávesnice, zařízení přejde do pohotovostního režimu a je připraveno k práci.

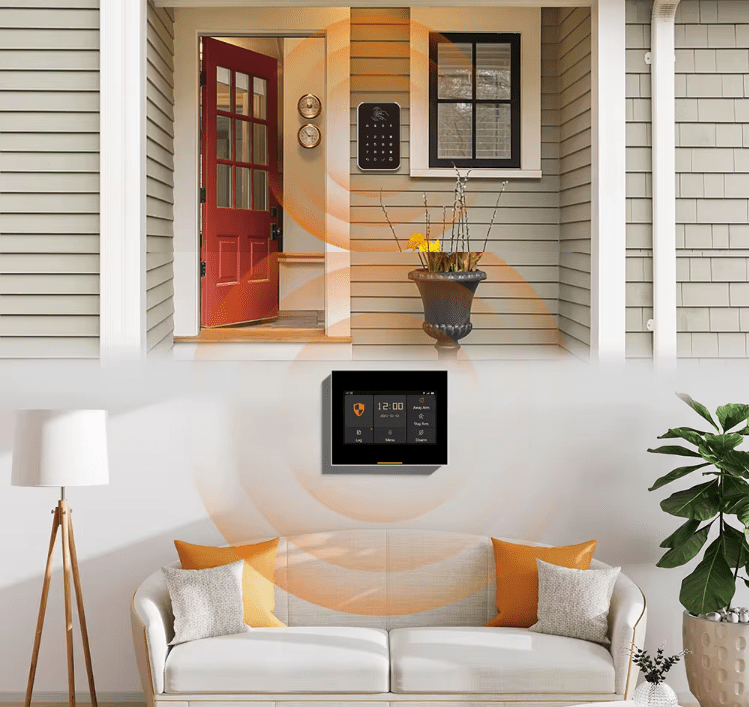

8. Dosah fungování: Zámek udržuje silný a stabilní signál na vzdálenost až 80 metrů, což zaručuje nepřerušovanou komunikaci s hlavním panelem bezpečnostního systému.

9. Kód správce a uživatele: Pomocí uživatelského kódu můžeme aktivovat nebo vypnout poplašný systém (jak je popsáno níže). Pomocí kódu správce můžeme párovat nebo rušit párování RFID čipů a měnit kódy.

10. Možnosti připojení: (NC, +12V, GND, PUSH) umožňují integraci s poplašnými systémy a různými bezpečnostními systémy.

• NC: integrace s poplašnými systémy.
• +12V: zajištění napájení.
• GND: zajištění bezpečnosti a elektrické stability.
• PUSH: manuální ovládání zámku (např. otevírání dveří).

Klávesnice nabízí intuitivní rozhraní s jasně označenými tlačítky a dotykovou zónou čtečky RFID čipů, což usnadňuje její každodenní používání.

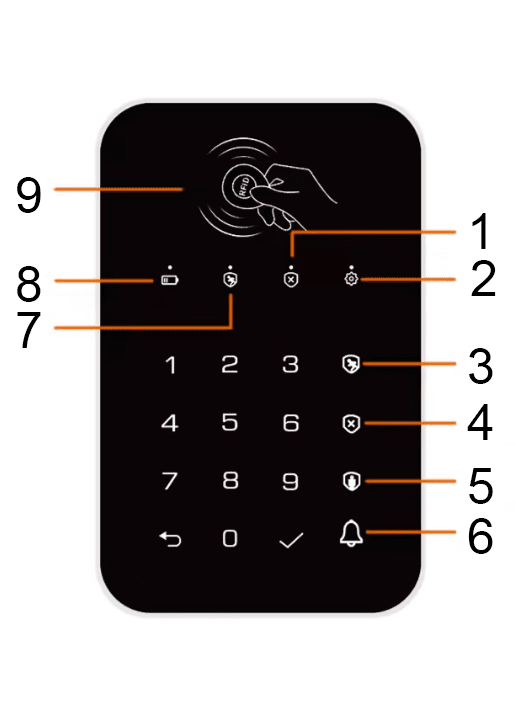

Zde jsou hlavní funkce:

1. Indikátor vypnutí: Ukazuje, zda byl poplašný systém vypnut, což je obzvláště užitečné při ověřování, zda systém není aktivní po návratu domů.

2. Indikátor nastavení: Signalizuje aktivní režim konfigurace zařízení, což uživatelům umožňuje provádět změny v nastavení bezpečnostního systému.

3. Tlačítko aktivace "Away": Umožňuje aktivovat systém v režimu nepřítomnosti, což je užitečné, když má dům zůstat prázdný.

4. Tlačítko vypnutí: Umožňuje rychlé vypnutí poplašného systému, což je nezbytné k deaktivaci systému po návratu domů nebo při náhodném spuštění falešného poplachu.

5. Tlačítko aktivace "Home": Aktivuje poplašný systém v domácím režimu, který zabezpečuje dům během přítomnosti obyvatel, obvykle aktivací pouze vybraných čidel.

6. Tlačítko zvonku: Slouží ke spuštění domovního zvonku, což umožňuje identifikaci osob stojících před dveřmi bez nutnosti otevírání dveří nebo aktivace hlavního poplašného systému.

7. Indikátor aktivace v režimu "Away/Home": Ukazuje, zda je poplašný systém aktivován v režimu nepřítomnosti (Away) nebo v režimu pobytu doma (Home), což uživatelům umožňuje rychlé ověření stavu systému.

8. Indikátor napájení/pohotovostního režimu: Informuje uživatele, že je zařízení zapnuto a jaký je aktuální stav baterie. Tento indikátor je klíčový pro potvrzení aktivního stavu klávesnice.

9. Zóna čtečky RFID čipů: Umožňuje uživatelům rychlé a bezkontaktní odemknutí dveří pomocí RFID čipů, což je pohodlný způsob přístupu bez nutnosti zadávání kódů.

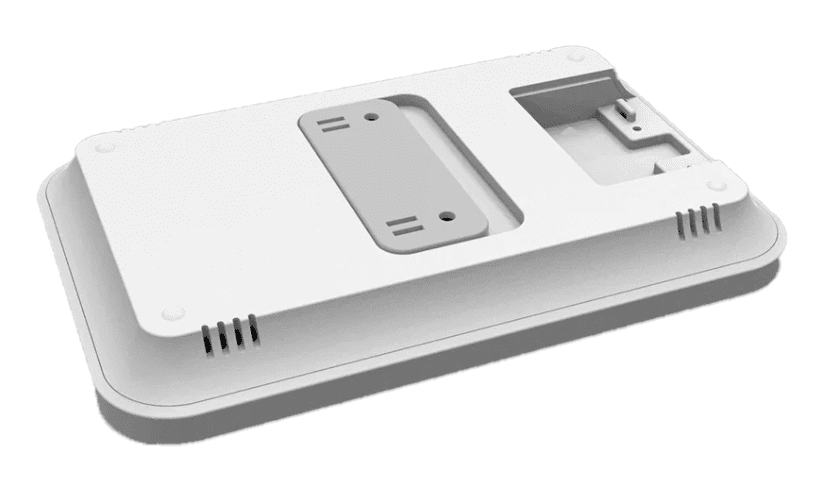

Kódový zámek K010 nabízí pokročilé možnosti připojení a konfigurace díky čtyřem pinům: NC (Normally Closed), +12V, GND (Ground) a PUSH. Tyto konektory umožňují širokou škálu aplikací, mimo jiné možnost připojení zámku ke stálému napájení:

NC (Normally Closed): Používá se k vytvoření standardně uzavřeného obvodu, který se při aktivaci zámku otevře, což umožňuje integraci s většinou poplašných systémů.

+12V: Tento pin slouží k napájení zámku, což je klíčové pro jeho nepřetržité fungování.

GND (Ground): Toto je uzemnění pro zámek, které zajišťuje bezpečnost a elektrickou stabilitu zařízení.

PUSH: Tento pin se používá pro manuální ovládání zámku, například pro otevírání dveří pomocí tlačítka.

Proces párování RFID

Krok 1. Zadejte kód správce a poté stiskněte ✓.

Krok 2. Stiskněte 1 a poté ✓.

Krok 3. Zadejte číslici od 0 do 9 pro přiřazení jedinečného čísla čipu, který chcete spárovat, následně stiskněte ✓. Indikátory aktivace, vypnutí a nastavení začnou současně blikat.

Krok 4. Přiložte čip k zóně čtení na klávesnici. Dva zvukové signály potvrdí úspěch.

Do systému můžete přidat až 10 RFID čipů.

Proces párování zvonku

Krok 1. Přepněte ústřednu do režimu párování/skenování.

Krok 2. Stiskněte tlačítko zvonku pro odeslání přenosového signálu do ústředny.

Krok 3. Ústředna potvrdí správné spárování zvukovým signálem.

Nyní je funkce zvonku připravena k použití!

Technická specifikace

• Frekvence: 433 MHz
• Frekvence RFID: 125 kHz
• Spotřeba energie: <15uA
• Baterie: 3.7V 500mAh LIB (lithium-iontová)
• Životnost baterie: až 3 měsíce
• Protokol RFID: 125 kHz, 4100/4200
• Provozní teplota: -10℃ ~ 55℃
• Vlhkost: <95%
• Limit RFID karet: 10
• Dosah: 80m
• POZOR: Zámek 433MHz musí spolupracovat se systémem hostitelského alarmu 433MHz, eV1527.

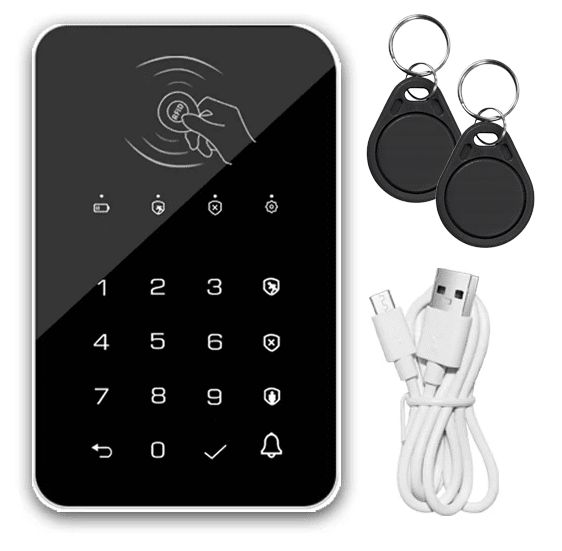

Sada obsahuje

• 1x Kódový zámek s klávesnicí K010
• 1x Sada montážního příslušenství
• 1x Kabel micro USB
• 2x Přístupové přívěsky ID
• 1x Návod k obsluze
