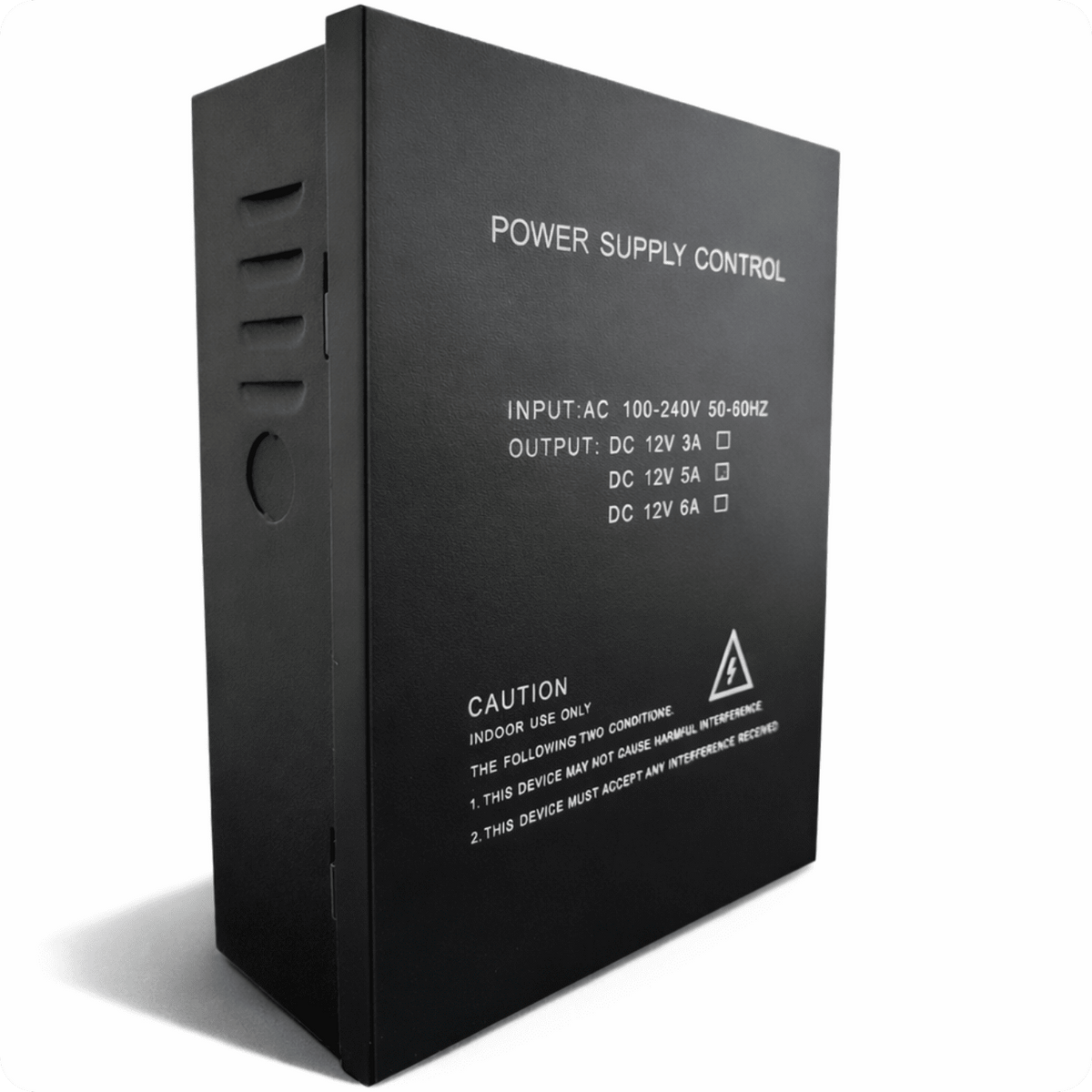

Napájecí skříň PS-902 DC 12V 5A

Prodejní cena563,00 Kč

Zobrazit návod k použití

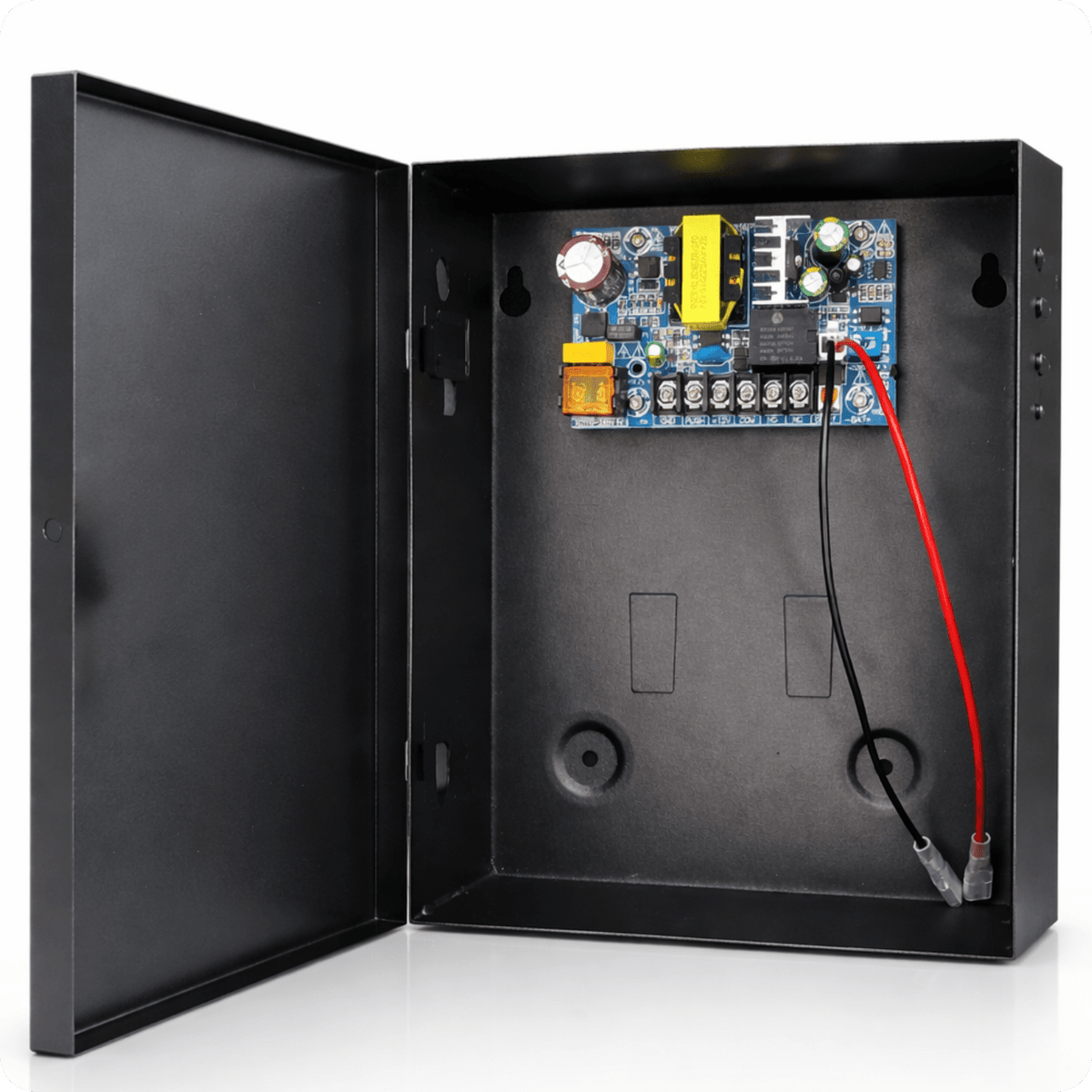

Napájecí skříň značky Spreest je řešení vytvořené pro systémy kontroly vstupu. Zajišťuje stabilní a bezpečné napájení zařízení a také centrální bod elektrické instalace.

Navíc umožňuje připojení záložního napájení, díky čemuž může systém fungovat i v případě výpadku proudu.

Díky výkonu 5A je možné připojit více zařízení, což umožňuje obsluhu např. dvou systémů kontroly vstupu současně.

Zařízení se skvěle hodí do domů, kanceláří, provozních budov a dalších objektů.

Klíčové vlastnosti

1. Možnost připojení záložního napájení (UPS / akumulátor) – Umožňuje udržet provoz systému kontroly vstupu v případě výpadku proudu.

2. Obsluha více zařízení současně – Např. dva systémy kontroly vstupu, elektrické zámky, odchodová tlačítka nebo kontroléry, díky výkonu 5A.

3. Výstupy NC / NO – Kompatibilita s různými typy elektrických zámků.

4. Nastavitelný čas zpoždění – Flexibilita v nastavení časování zámku od 0 do 15 sekund.

5. Elektrické zabezpečení – Ochrana proti přetížení a zkratu.

6. Podpora různých zařízení – Podporuje elektromagnetické zámky, kontroléry vstupu, odchodová tlačítka a zvonky.

7. Robustní konstrukce – Vyrobeno z odolných materiálů, zajišťuje dlouhodobé používání.

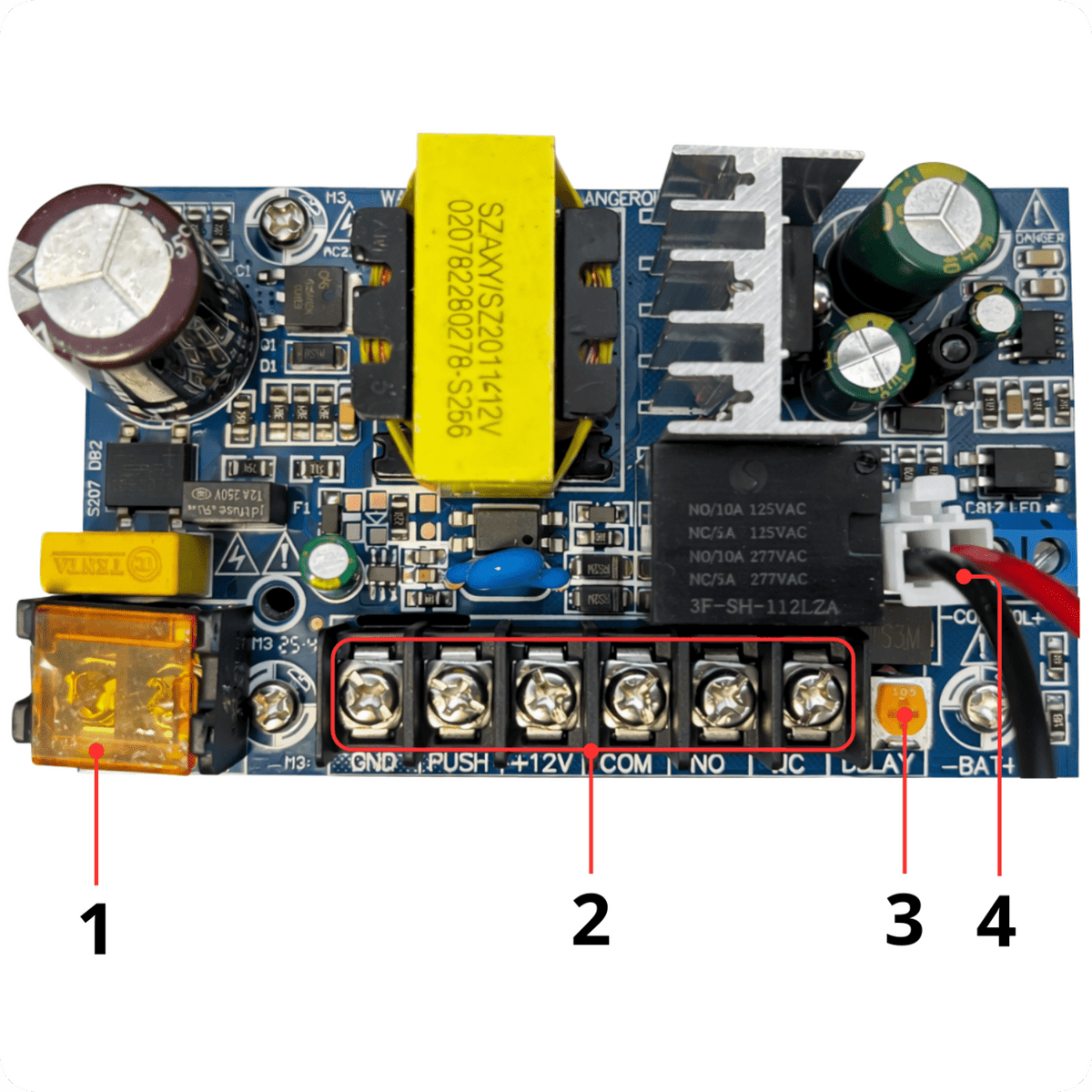

Součásti kontroléru

1. Napájení:

  • L: Fázový vstup napájení. K této svorce připojte fázový vodič napájení (AC 100-240V).
  • N: Neutrální vstup napájení. K této svorce připojte neutrální vodič napájení (AC 100-240V).

2. Připojení:

  • GND – Zem
  • PUSH – Vstup ovládacího tlačítka
  • +12V – Napájení 12 V
  • COM – Společný kontakt relé
  • NO – Normálně otevřený kontakt relé
  • NC – Normálně uzavřený kontakt relé

3. Otočný ovladač pro nastavení času zpoždění: Umožňuje nastavit dobu, po kterou zůstane zámek po aktivaci otevřený, v rozsahu od 0 do 15 sekund.

4. Záložní napájení:

Konektor pro připojení záložního akumulátoru (nejčastěji 12V DC).

  • (BAT+) – kladný pól akumulátoru
  • (BAT−) – záporný pól akumulátoru

Akumulátor zajišťuje provoz kontroléru v případě výpadku síťového napájení (AC). Díky tomu zámek a řídicí systém nadále fungují (např. umožňují otevření dveří).

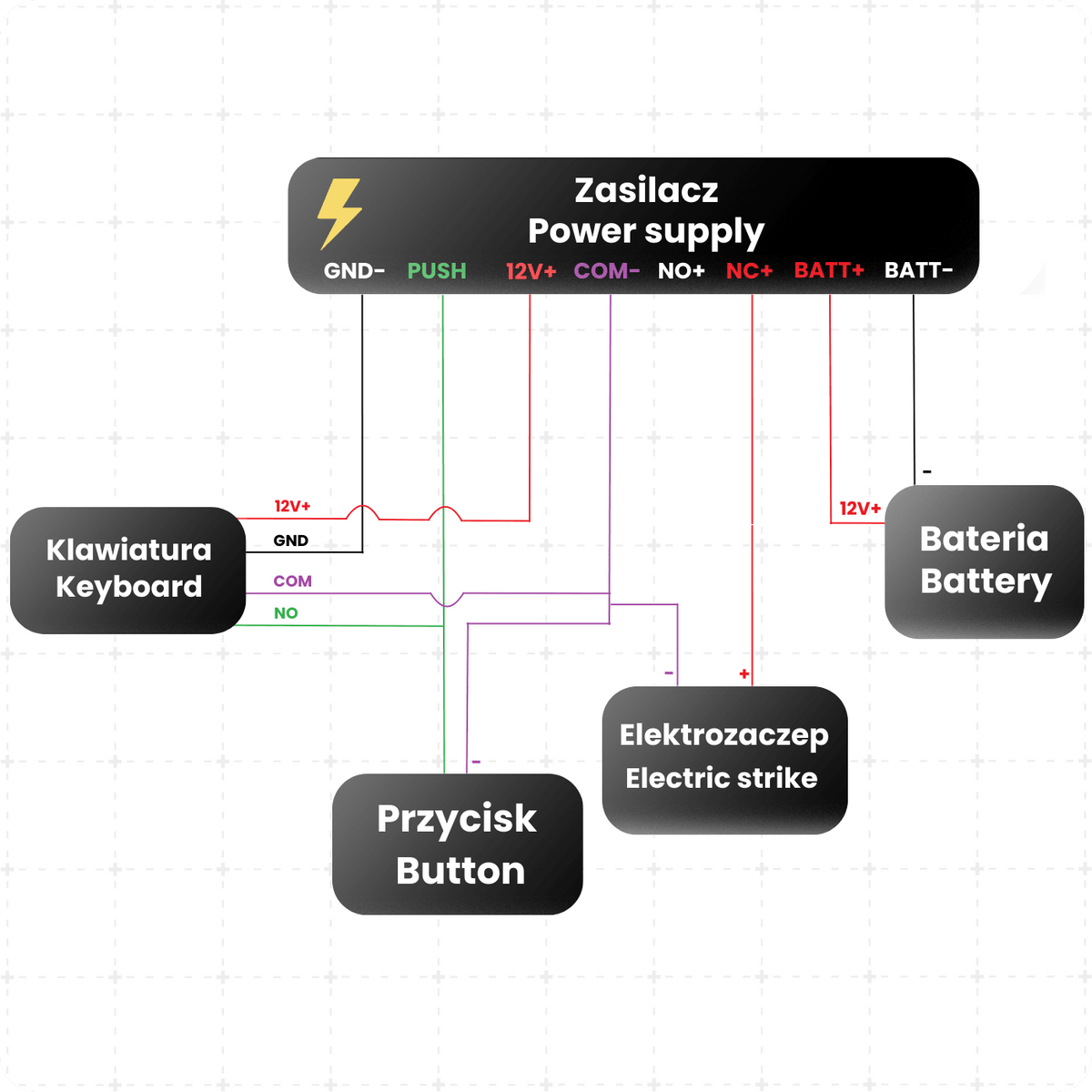

Příklad schématu zapojení zdroje

1. Připojení napájení zařízení

Výstup +12V (červený vodič) ze zdroje slouží k napájení zařízení systému kontroly vstupu, jako je kódová klávesnice nebo RFID čtečka.

Svorka GND (černý vodič) představuje společnou zem instalace. Vodiče +12V a GND připojte k příslušným napájecím vstupům řídicího zařízení.

2. Připojení elektrického zámku (elektrozápadky)

Elektrický zámek se připojuje ke svorkám +12V (červený vodič) a NO nebo NC (černý vodič), v závislosti na typu zámku.

Po autorizaci vstupu dojde ke sepnutí kontaktů relé (NO/COM nebo NC/COM), což způsobí napájení zámku a otevření dveří.

3. Připojení odchodového tlačítka

Odchodové tlačítko připojte ke svorkám PUSH (zelený vodič) a COM (fialový vodič).

Po stisknutí tlačítka dojde ke spojení PUSH se zemí, což způsobí okamžité odblokování dveří.

4. Připojení klávesnice / kontroléru vstupu

Klávesnici připojte ke svorkám:

  • +12V (červený vodič)
  • GND (černý vodič)
  • COM (fialový vodič)
  • NO (zelený vodič)

Po úspěšné autorizaci uživatele (kód/karta) dojde ke spuštění relé a otevření dveří.

5. Provozní režim relé (NO / NC)

Zdroj disponuje výstupy NO (normálně otevřený) a NC (normálně uzavřený):

  • NO – Napětí se objeví až po sepnutí na kontaktu PUSH (nejčastěji používané)
  • NC – Napětí zanikne až po sepnutí na kontaktu PUSH
  • (bezpečnostní systémy)

6. Připojení akumulátoru (záložní napájení)

Ke svorkám BATT+ (červený vodič) a BATT- (černý vodič) lze připojit 12V akumulátor.

Akumulátor zajišťuje provoz systému v případě výpadku síťového napájení.

Technická specifikace

  • Vstupní napětí: AC100V-AC240V / 50-60HZ
  • Výstupní napětí: DC12V
  • Špičkový proud: 5A
  • Trvalý proud: 3.5A
  • Provozní teplota: -20℃ ~ +60℃
  • Provozní vlhkost: ≤ 90%
  • Čas zpoždění: 0~15 sekund (nastavitelný)

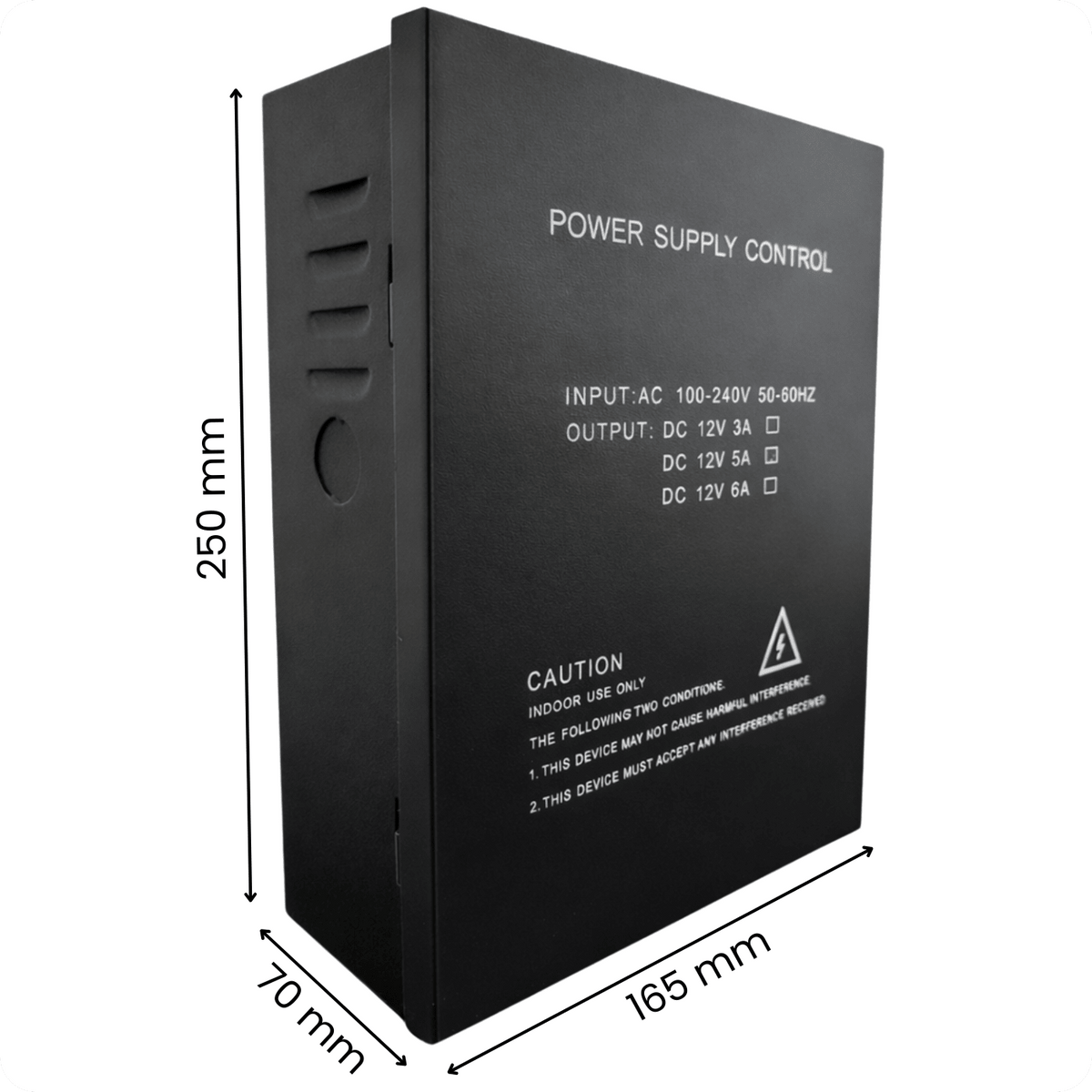

  • Rozměry: 165 x 70 x 250 mm

Sada obsahuje

  • 1x Napájecí skříň PS-902 DC 12V 5A
  • 1x Návod k obsluze
