Napájecí zdroj S4A-803

Prodejní cena483,00 Kč

Doplňkové produkty

Zobrazit návod k použití

Napájecí řadič značky Spreest je všestranné a spolehlivé zařízení, které se skvěle hodí do systémů kontroly vstupu a zajišťuje bezpečnost i pohodlí při používání. Díky pokročilým funkcím a robustní konstrukci je ideální pro použití v domácnostech, kancelářích a dalších objektech vyžadujících účinnou kontrolu vstupu.

Napájecí zdroj je schopen obsluhovat současně dva systémy kontroly vstupu.

Hlavní vlastnosti

  • Napájecí zdroj je schopen obsluhovat současně dva systémy kontroly vstupu.
  • Nízká spotřeba energie: Energeticky úsporný, což snižuje provozní náklady.
  • Snížení zatížení řadiče vstupu: Minimalizuje riziko skrytých problémů v instalaci.
  • NC/NO výstupy: Kompatibilita s různými typy elektrických zámků.
  • Nastavitelná doba zpoždění: Flexibilita v časovém nastavení zámku od 0 do 15 sekund.
  • Automatická ochranná funkce: Zabezpečení proti přetížení a zkratu.
  • Podpora různých zařízení: Podporuje elektromagnetické zámky, řadiče vstupu, odchodová tlačítka a zvonky.
  • Vysoká kvalita materiálů: Vyroben z odolných materiálů, zajišťuje dlouhodobé používání.

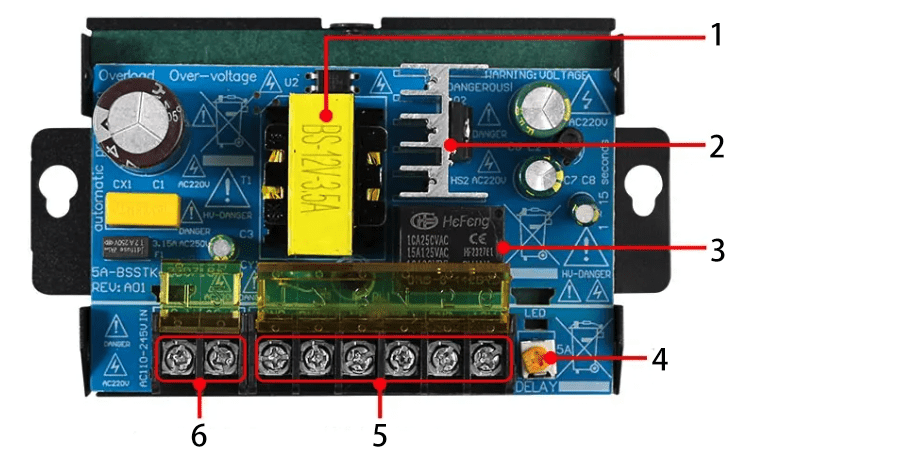

Součásti řadiče

1. Transformátor: Odpovídá za přeměnu vstupního napětí AC (110–240 V) na nižší napětí vhodné pro další části obvodu. Zajišťuje stabilní napájení celého zařízení a připojených komponentů.

2. Chladič: Součást zodpovědná za odvádění tepla generovaného elektronickými komponenty, jako jsou relé a transformátor. Chladič pomáhá udržovat odpovídající provozní teplotu, což zabraňuje přehřívání a zajišťuje dlouhou životnost zařízení.

3. Relé:

Slouží k ovládání průtoku proudu do připojených zařízení, jako jsou elektrické zámky. Relé je klíčovým prvkem, který umožňuje zapínání a vypínání napájení těchto zařízení na základě řídicích signálů.

4. 15S (0–15 sekund): Otočný ovladač pro nastavení doby zpoždění. Umožňuje nastavit dobu, po kterou zůstane zámek po aktivaci otevřený, v rozsahu od 0 do 15 sekund.

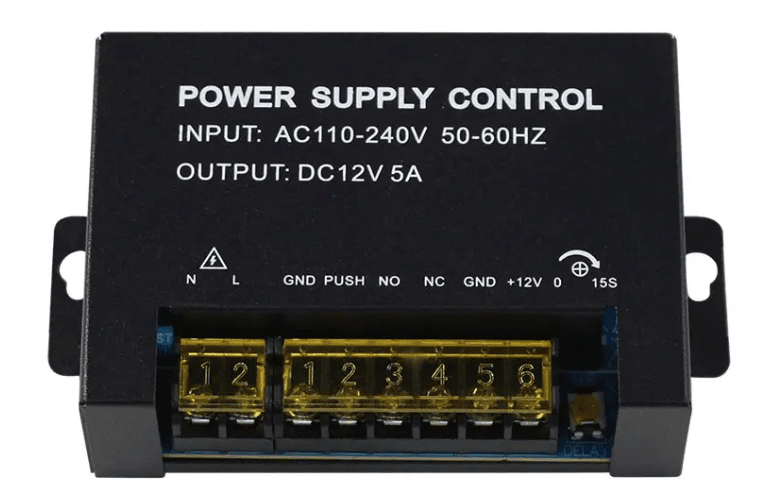

5. Připojení

  • GND (Ground): Zem (uzemnění). Zajišťuje elektrickou bezpečnost uzemněním zařízení.
  • PUSH: Vstup pro odchodové tlačítko. Připojení k tomuto konektoru umožňuje ovládat zámek pomocí odchodového tlačítka.
  • NO (Normally Open): Výstup normálně otevřený. Obvod se po aktivaci uzavře, což lze využít k ovládání elektromagnetických zámků.
  • NC (Normally Closed): Výstup normálně zavřený. Obvod se po aktivaci otevře, což lze využít k ovládání zámků, které k odblokování vyžadují rozpojení obvodu.
  • +12V: Výstup napájení 12 V DC. Poskytuje napájení pro periferní zařízení, jako jsou řadiče vstupu, čtečky karet, elektromagnetické zámky.
  • GND (Ground): Dodatečný výstup země (uzemnění) pro periferní zařízení.

6. Napájení

  • L (Line): Vstup fázového napájení. K tomuto konektoru je třeba připojit fázový vodič napájení (AC 110–240 V).
  • N (Neutral): Vstup nulového napájení. K tomuto konektoru je třeba připojit nulový vodič napájení (AC 110–240 V).

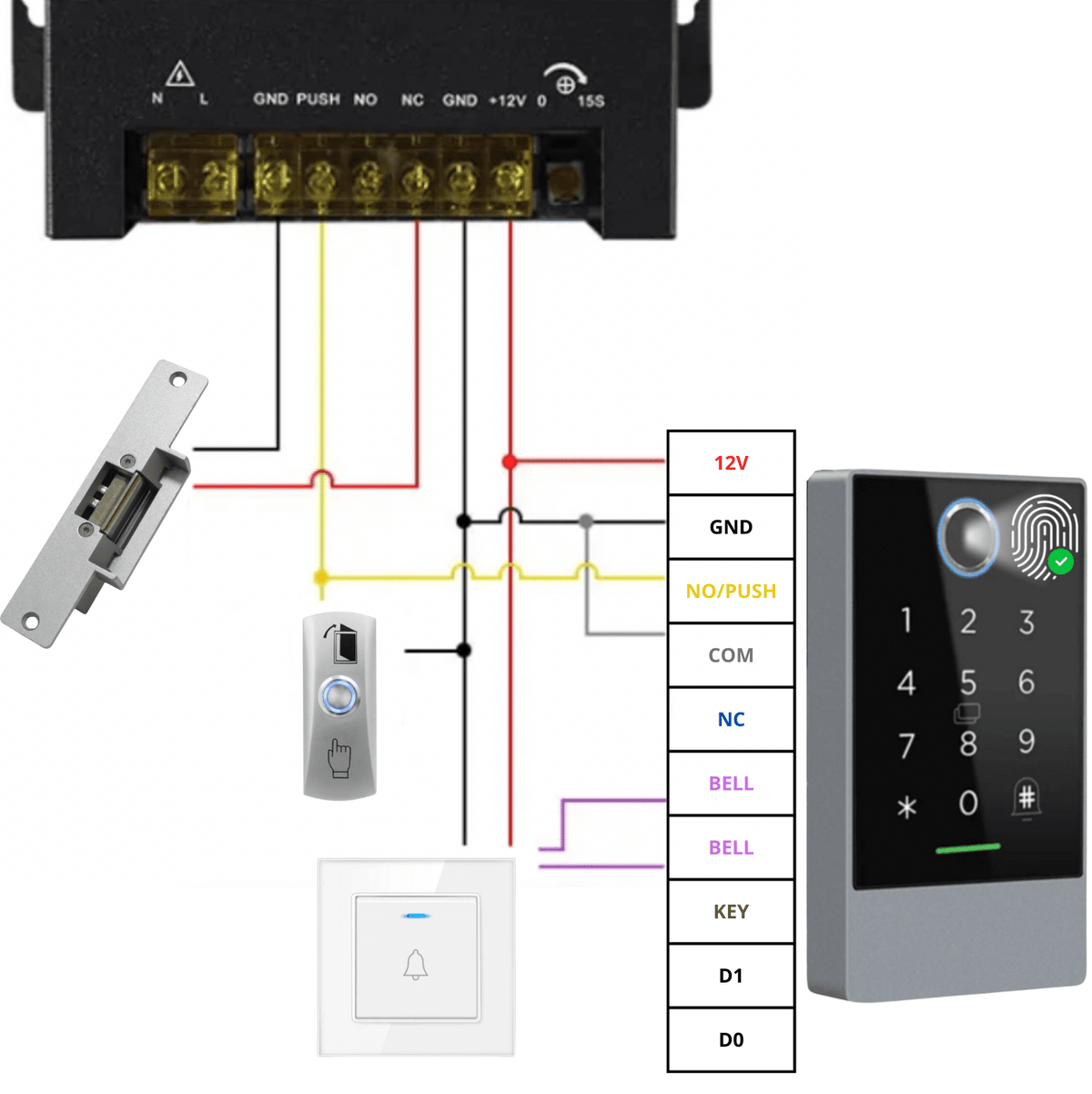

Ukázkové schéma zapojení napájecího řadiče

1. Připojení napájení:

Vstup napájení: Ke svorkám L a N napájecího řadiče byly připojeny fázový (modrý) a nulový (červený) vodič napájení (AC 230 V 50 Hz).

2. Připojení elektrického otvírače:

Výstup NO (Normálně otevřený): Výstup NO (žlutý vodič) napájecího řadiče je připojen k jednomu z konců elektrického otvírače.

Výstup COM (Společný): Výstup COM (černý vodič) napájecího řadiče je připojen k druhému konci elektrického otvírače. Po aktivaci se obvod uzavře a odblokuje otvírač.

3. Připojení odchodového tlačítka:

Odchodové tlačítko: Odchodové tlačítko (DOOR EXIT) je připojeno ke svorkám PUSH (žlutý vodič) a GND (černý vodič) na napájecím řadiči. Stisknutí tlačítka otevře zámek a umožní odchod z místnosti.

4. Připojení kódového zámku:

Napájení kódového zámku: Výstupy +12 V (červený vodič) a GND (černý vodič) napájecího řadiče jsou připojeny k odpovídajícím svorkám kódového zámku, čímž zajišťují napájení zařízení.

Ovládání zámku: Výstupy NO/PUSH (žlutý vodič) a COM (šedý vodič) napájecího řadiče jsou připojeny k odpovídajícím svorkám kódového zámku, což umožňuje ovládání zámku pomocí zadaného kódu.

5. Připojení drátového dveřního zvonku:

Zvonek: Vodiče zvonku jsou připojeny ke svorkám BELL (fialový vodič) na napájecím řadiči, což umožňuje zvukovou signalizaci při pokusu o vstup.

Specifikace

  • Vstupní napětí: AC110V–AC240V / 50–60 Hz
  • Výstupní napětí: DC12V
  • Špičkový proud: 5A
  • Trvalý proud: 3,5A
  • Provozní teplota: -20 °C ~ +60 °C
  • Provozní vlhkost: ≤ 90 %
  • Doba zpoždění: 0~15 sekund (nastavitelná)

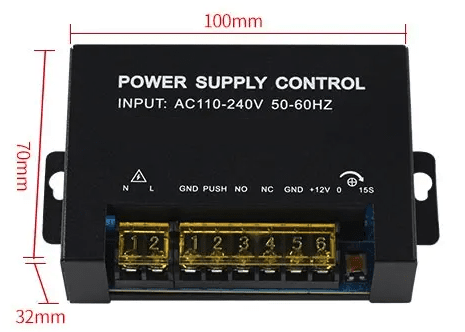

  • Rozměry: 100 x 70 x 32 mm

Sada obsahuje

  • 1x Napájecí řadič K10 5A
  • Návod k obsluze

Návod v polštině v elektronické verzi je k dispozici v příloze ke stažení. Naleznete jej pod naším popisem produktu.
