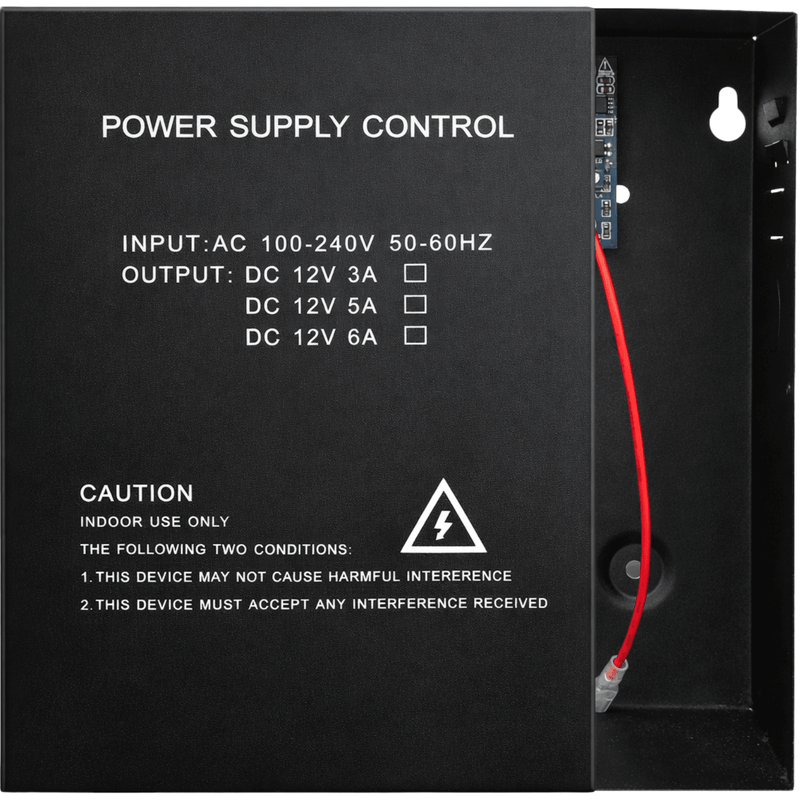

Napájecí skříň 208CK-D DC 12V 5A

Nejdůležitější vlastnosti

1. Možnost připojení nouzového napájení (UPS / akumulátor) – Umožňuje udržet provoz systému kontroly vstupu v případě výpadku proudu.

2. Obsluha více zařízení současně – Např. dva systémy kontroly vstupu, elektrické zámky, odchodová tlačítka nebo kontroléry, díky výkonu 5 A.

3. Výstupy NC / NO – Kompatibilita s různými typy elektrických zámků.

4. Nastavitelná doba zpoždění – Flexibilita v časovém nastavení zámku od 0 do 15 sekund.

5. Vestavěná LED signalizace – LED diody informují o stavu provozu zařízení, mj. signalizují přítomnost síťového napájení, indikují aktivní DC napájecí výstup a informují o nabíjení.

6. Elektrické zabezpečení – Ochrana proti přetížení a zkratu.

7. Podpora pro různá zařízení – Podporuje elektromagnetické zámky, kontroléry vstupu, odchodová tlačítka a zvonky.

8. Robustní konstrukce – Vyrobeno z odolných materiálů, zajišťuje dlouhodobé používání.

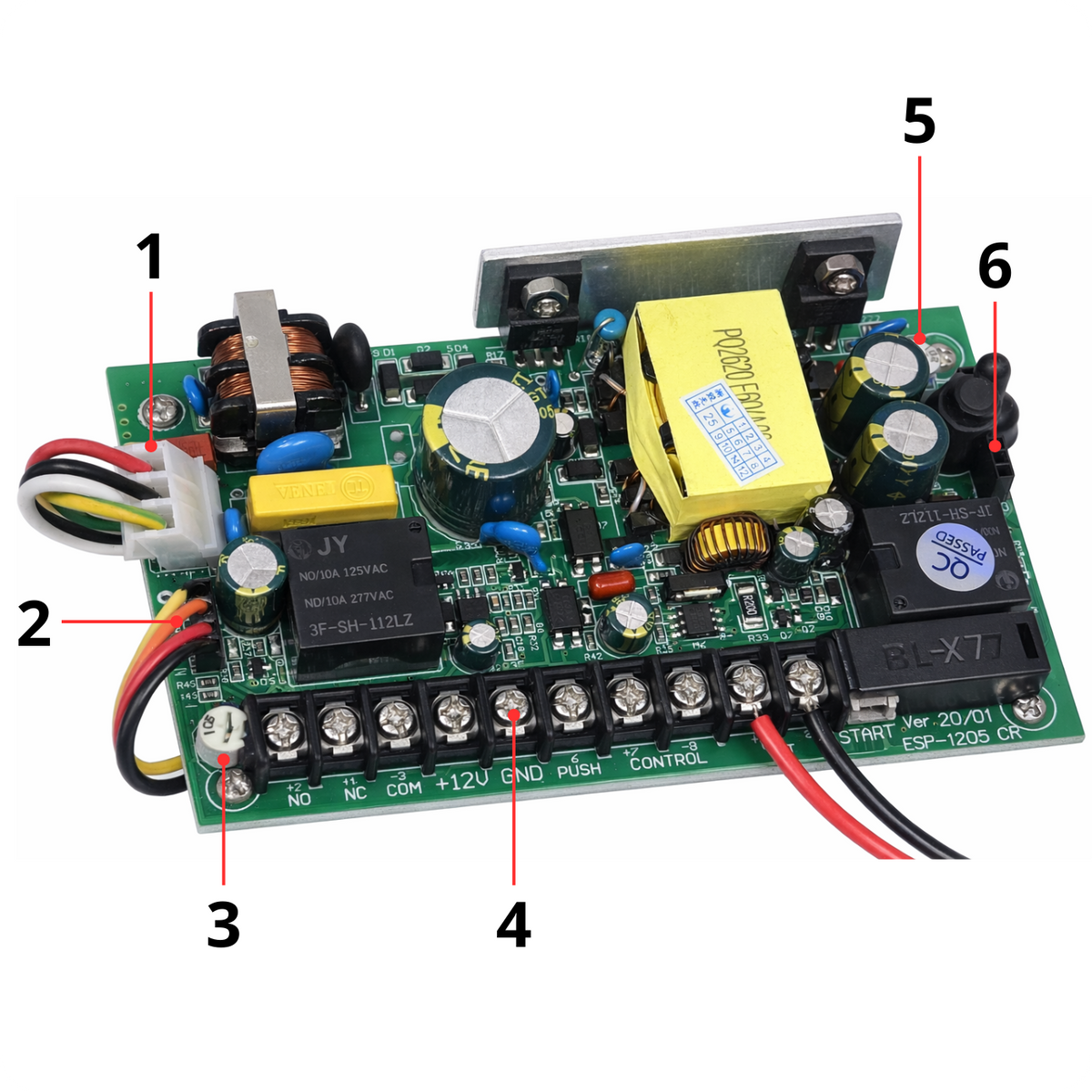

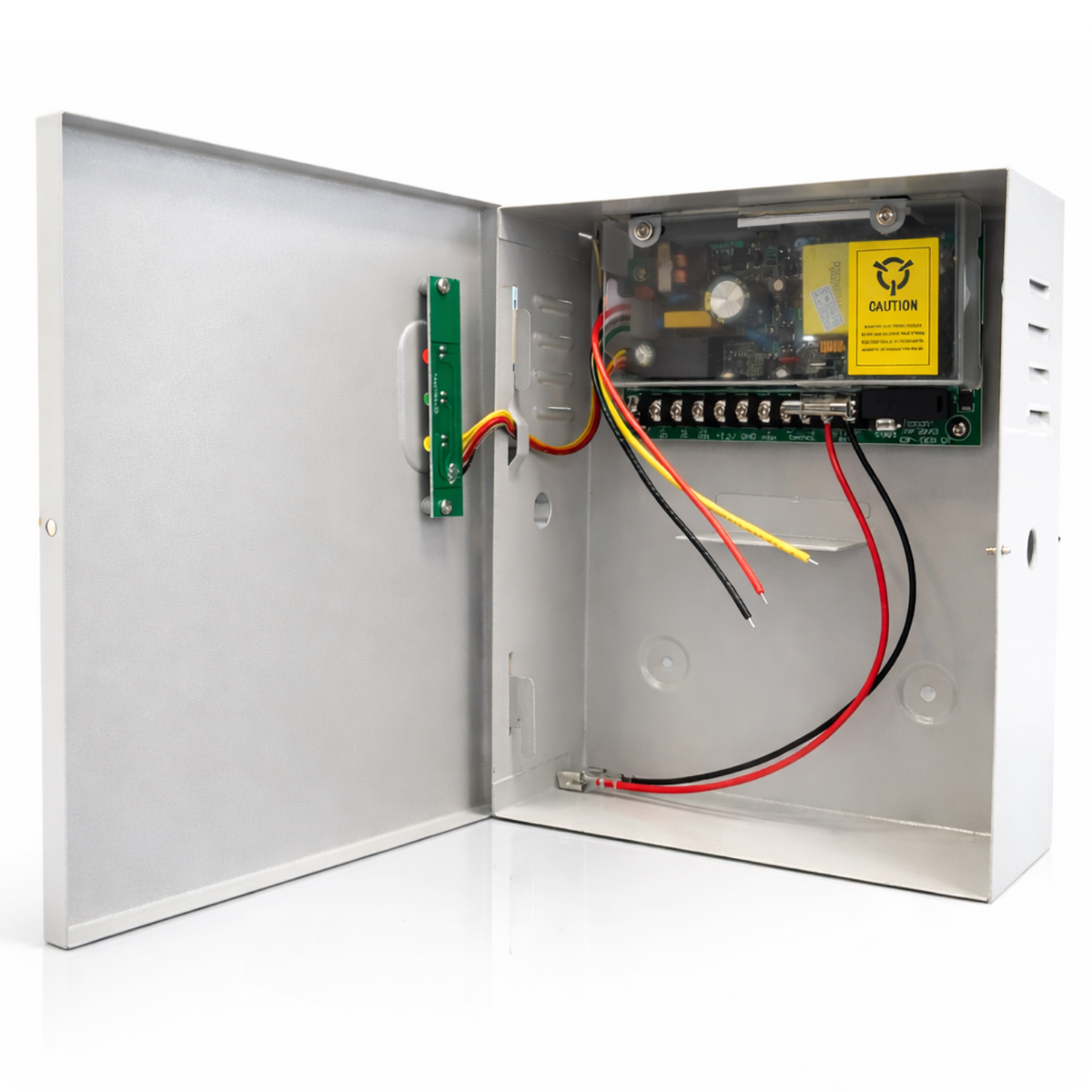

Prvky kontroléru

1. Vstup napájení AC

Vodiče přivádějící napájení do vestavěného zdroje.

• Vstupní napětí: AC 100–260 V
• Frekvence: 50–60 Hz

2. Napájení signalizačních diod

Konektor určený pro připojení napájecích vodičů LED diod signalizujících provoz zařízení.

3. Nastavení času relé PUSH

Potenciometr umožňující nastavení času aktivace relé po podání signálu PUSH.

4. Výstupní svorky napájení

Svorkovnice pro připojení externích zařízení.

• Výstupní napětí: 11,5–13,5 V DC
• Maximální výstupní proud: 5 A

Popis kontaktů:

• NO – Normálně otevřený kontakt (napětí se objeví po aktivaci relé / signálu PUSH).
• NC – Normálně zavřený kontakt (napětí zanikne po aktivaci relé / signálu PUSH).
• COM – Společný kontakt relé (nejčastěji zem).
• +12V – Stálý výstup napájení 12 V.
• GND – Zem napájení.
• PUSH – Ovládací vstup, spojení s GND spustí relé.
• CONTROL (+ / −) – Ovládací vstup napětím 5–24 V, fungující podobně jako vstup PUSH.
• BATT (+/−) – Konektor pro připojení záložního akumulátoru 12V.

5. Nastavení výstupního napětí

Potenciometr umožňující nastavení výstupního napětí v rozsahu 11,5–13,5 V DC.

6. Obvod filtrace napětí

Sekce kondenzátorů stabilizujících napětí a redukujících rušení v napájení.

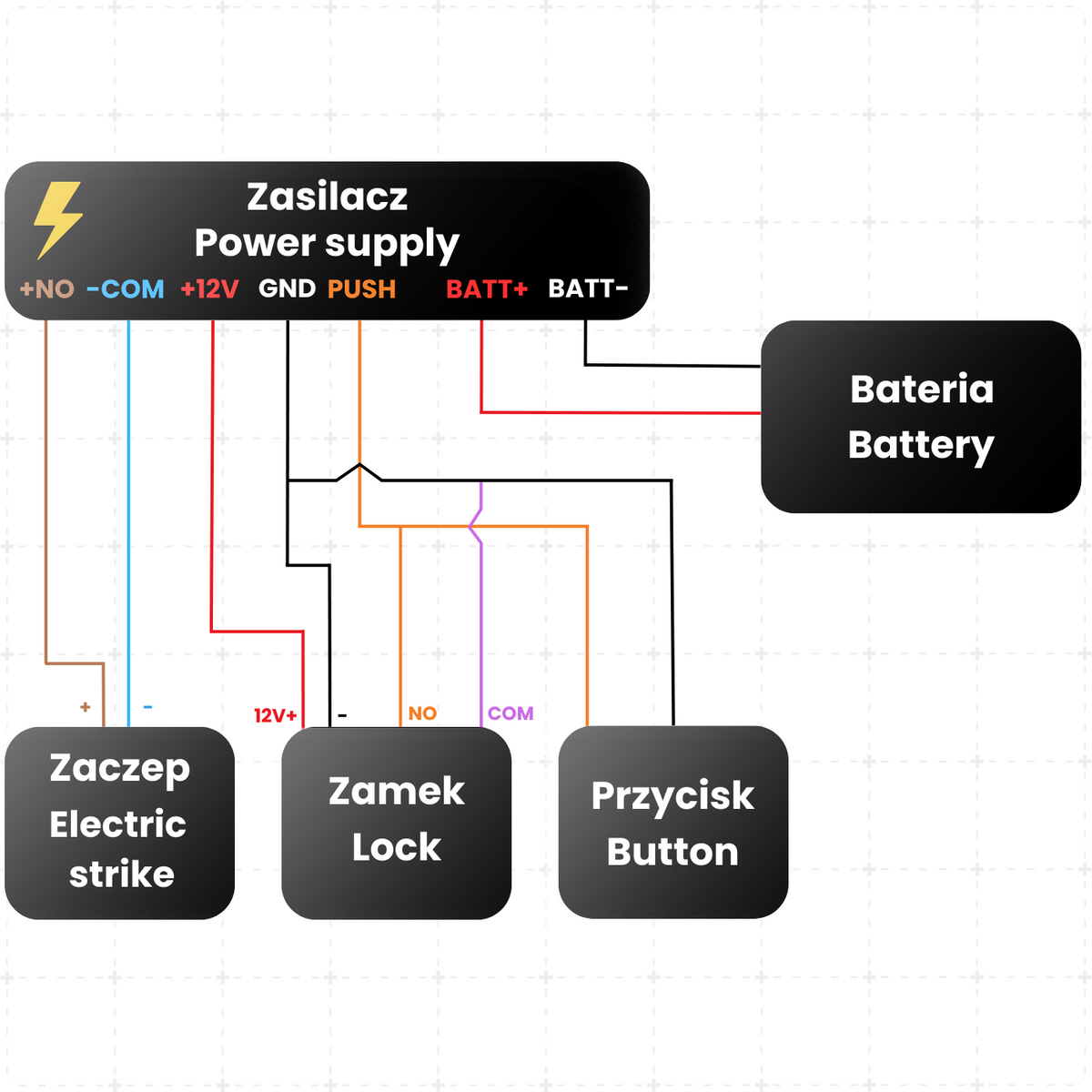

Schéma zapojení zdroje

1. Připojení napájení zařízení

Výstup +12V (červený vodič) ze zdroje slouží k napájení zařízení systému kontroly vstupu, jako je elektromagnetický zámek nebo kontrolér.

Svorka GND (černý vodič) tvoří společnou zem instalace. Vodiče +12V a GND je třeba připojit k příslušným vstupům napájení zařízení.

2. Připojení elektrického otvírače

Elektrický otvírač se připojuje ke svorkám +NO (hnědý vodič) a -COM (modrý vodič).

Po aktivaci systému dojde ke sepnutí kontaktů NO a COM, což způsobí přivedení napětí a otevření dveří.

3. Připojení elektromagnetického zámku

Elektromagnetický zámek je třeba připojit ke svorkám +12V (červený vodič) a GND (černý vodič).

Během provozu systému dochází k přerušení napájení zámku, což umožňuje otevření dveří.

4. Připojení odchodového tlačítka

Odchodové tlačítko je třeba připojit ke svorkám PUSH (oranžový vodič) a GND (černý vodič).

Po stisknutí tlačítka dojde ke spojení PUSH s GND, což způsobí okamžité odblokování dveří.

5. Připojení akumulátoru (nouzové napájení)

Ke svorkám BATT+ (červený vodič) a BATT- (černý vodič) lze připojit akumulátor 12V.

Akumulátor zajišťuje provoz systému v případě výpadku síťového napájení.

Technická specifikace

• Vstupní napětí: AC 100–260 V / 50–60 Hz
• Výstupní napětí: DC 11,5–13,5 V (nastavitelné)
• Maximální výstupní proud: 5 A
• Napěťová odchylka: ≤ 50 mV
• Nabíjecí napětí bez zátěže: 16,5 V
• Nabíjecí napětí s připojeným akumulátorem: 13,8 V
• Podporovaný akumulátor: 12 V / 7 Ah
• Vypínací napětí akumulátoru: 9,2 V
• Vstupní napětí: DC 5–24 V
• Typ výstupu zámku: NC / NO

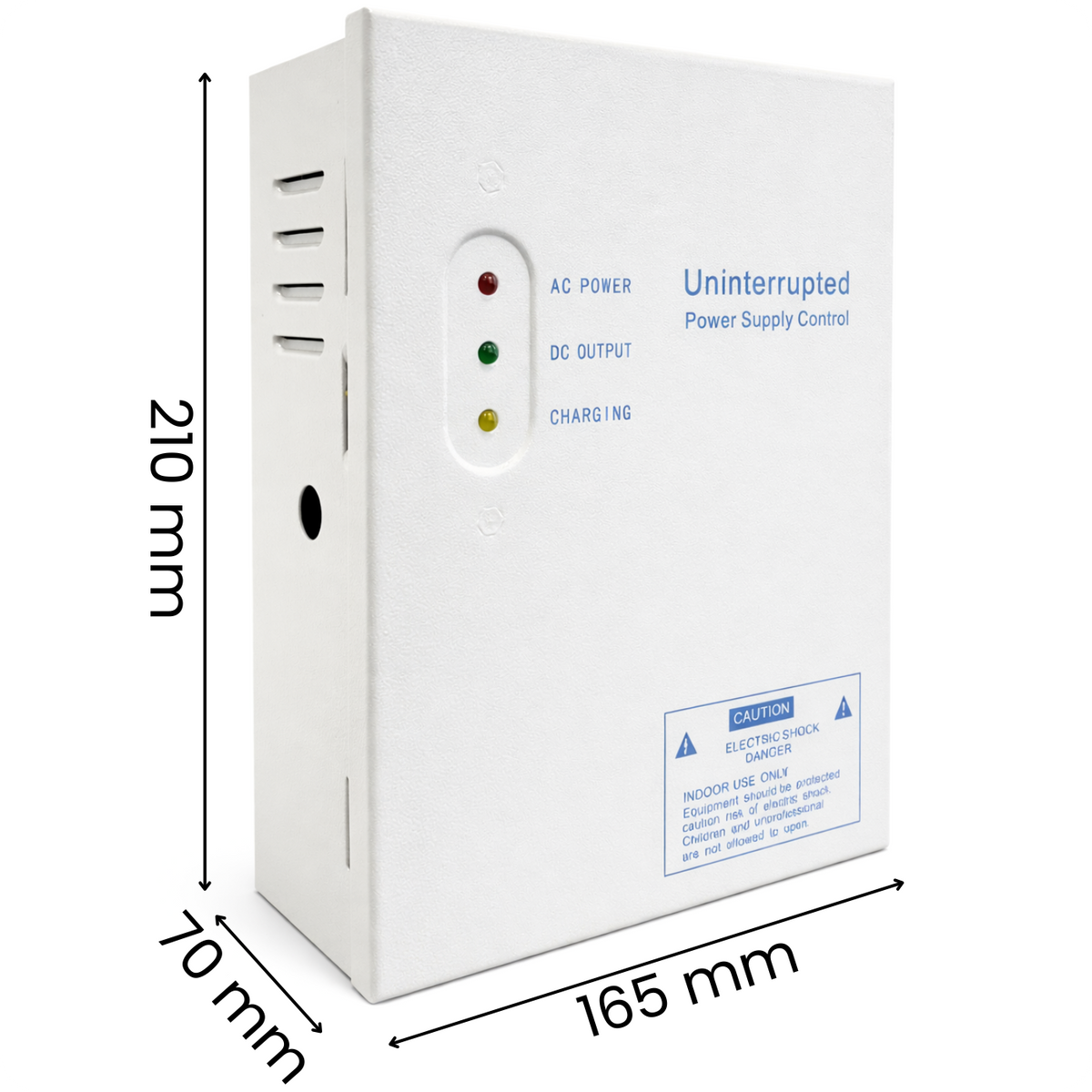

• Rozměry: 210 × 165 × 70 mm
• Hmotnost: 1 kg

Sada obsahuje

• 1x Napájecí skříň 208CK-D DC 12V 5A
• 1x Návod k obsluze
