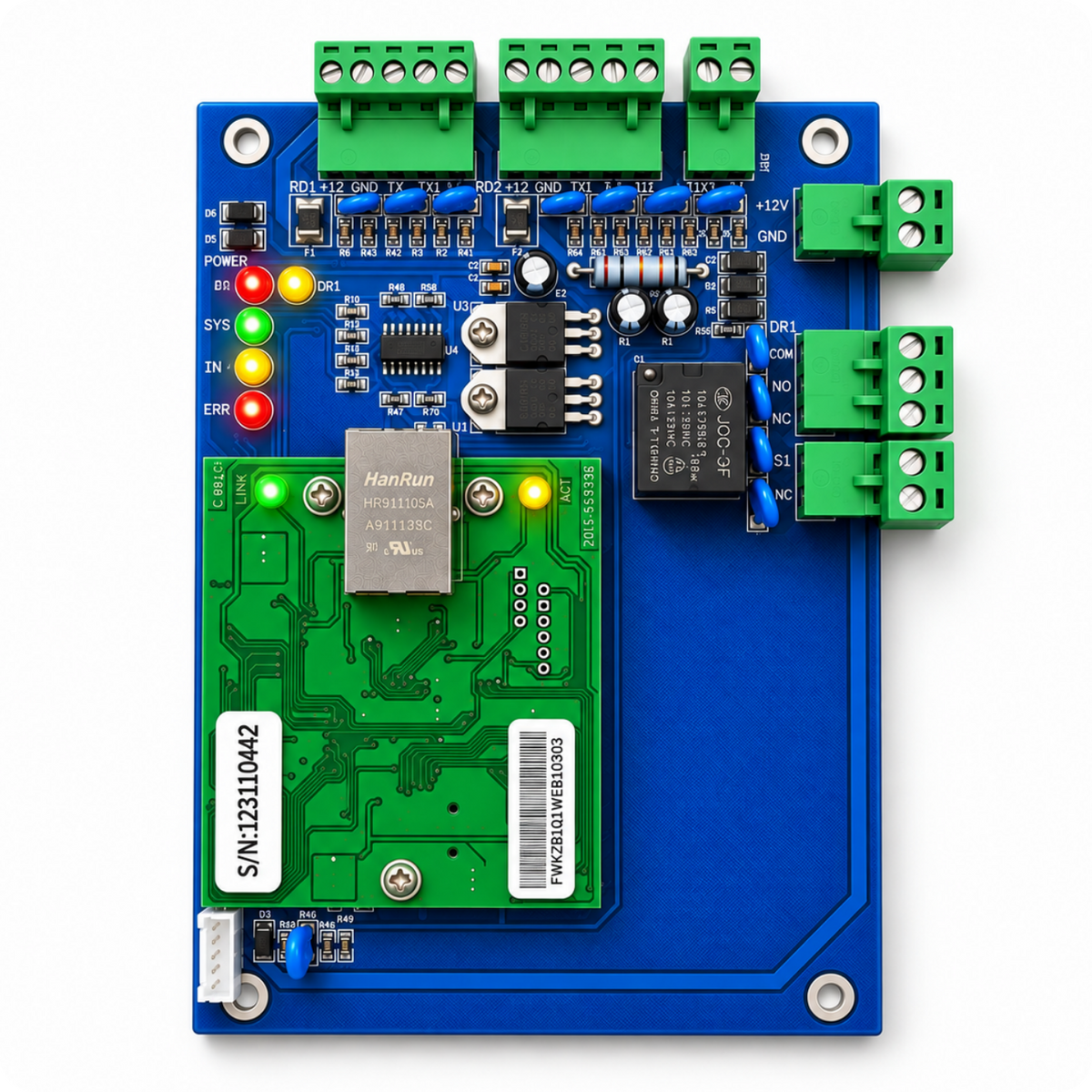

Ústředna přístupového kontroléru jednodveřová ACB-001 TCP IP Wiegand
Řídicí jednotka přístupu ACB-001 TCP/IP Wiegand značky Spreest je kompletním základem pro vytvoření systému kontroly vstupu pro jeden průchod – např. vchodové dveře do kanceláře, skladu, výrobního závodu, firmy nebo provozovny.
Jednotka podporuje až 20 000 uživatelských karet a 100 000 událostí, díky čemuž se osvědčí jak v malé firmě, tak v objektu zaměstnávajícím větší počet pracovníků.
Umožňuje nejen otevírat dveře pomocí RFID karet, ale také kontrolovat přístup do objektu a evidovat vstupy a výstupy uživatelů.
Jednotka spolupracuje s naším softwarem pro centrální správu systému, který umožňuje mj. vytváření harmonogramů, přehled docházky, generování reportů pracovní doby a konfiguraci oznámení.
Toto řešení je zvláště užitečné pro firmy, které chtějí spojit kontrolu vstupu, evidenci příchodů a odchodů a základní docházkový systém.

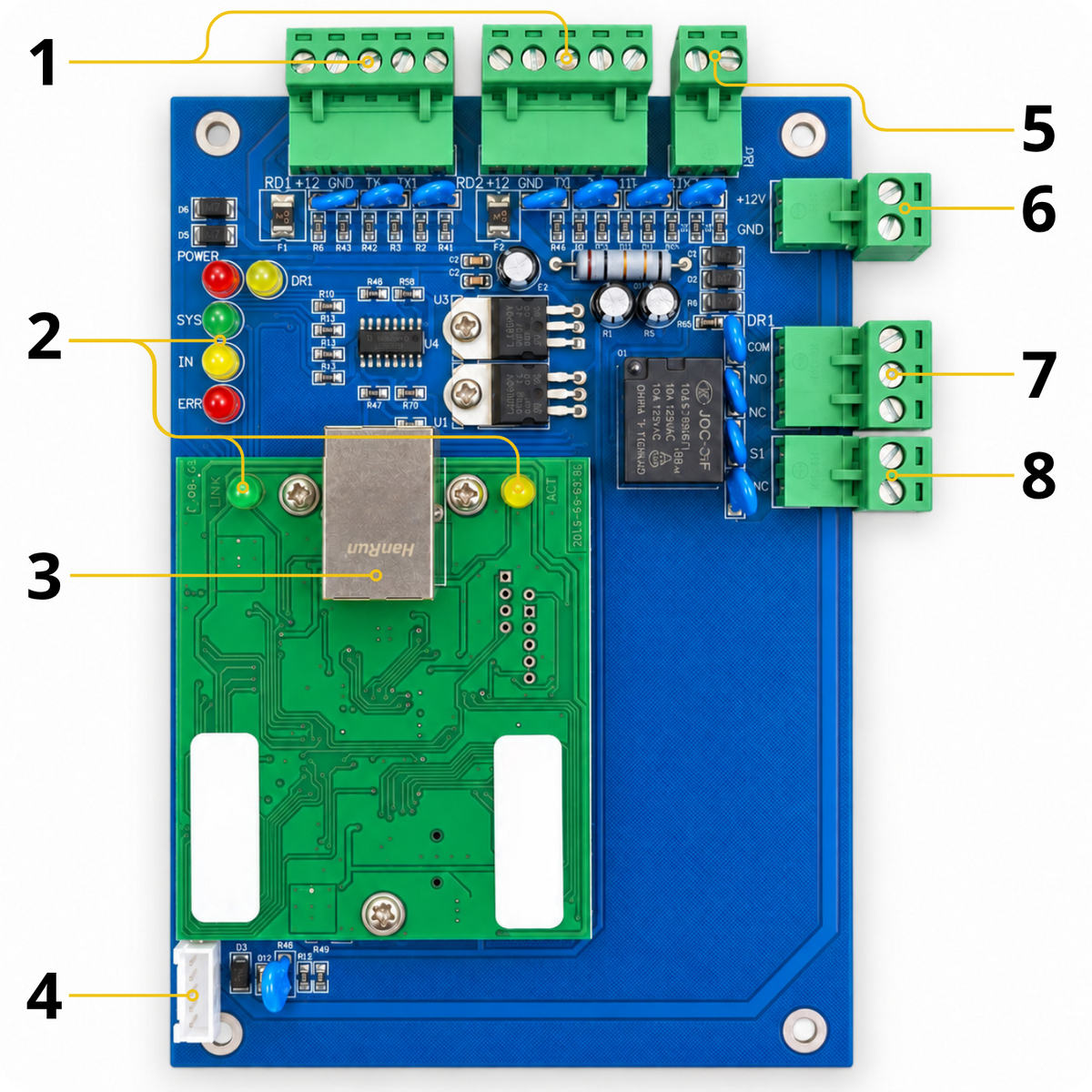

Klíčové vlastnosti
1. Podpora 2 RFID čteček – Zařízení umožňuje připojení samostatné čtečky pro vstup a výstup.
2. Wiegand 26 – Spolupráce s kompatibilními přístupovými čtečkami.
3. Vzdálená správa přístupu – Pohodlná obsluha a konfigurace jednotky přes síť Ethernet.
4. Ovládání elektrického zámku – Relé NO/NC/COM pro ovládání zámku, elektrického otvírače nebo elektromagnetického zámku.
5. Snímač stavu dveří – Umožňuje kontrolovat, zda jsou dveře otevřené nebo zavřené.
6. Stavové diody – Přehledná signalizace provozu, napájení, sítě a stavu dveří.
7. Volitelná integrace alarmu – Možnost rozšíření mj. o spolupráci s protipožárním systémem.
Všestranná kontrola vstupu
Jednotka ACB-001 umožňuje vytvořit funkční systém kontroly vstupu pro jedny dveře. Můžete k ní připojit mj.:
- Vstupní a výstupní čtečku Wiegand
- Elektrický otvírač nebo elektrický zámek
- Elektromagnetický zámek
- Odchodové tlačítko
- Snímač stavu dveří (kontaktní snímač)
- Volitelný alarmový a protipožární modul
Díky tomu jedna řídicí jednotka spojuje nejdůležitější prvky systému a umožňuje pohodlnou správu přístupu ke zvolenému průchodu prostřednictvím sítě TCP/IP.

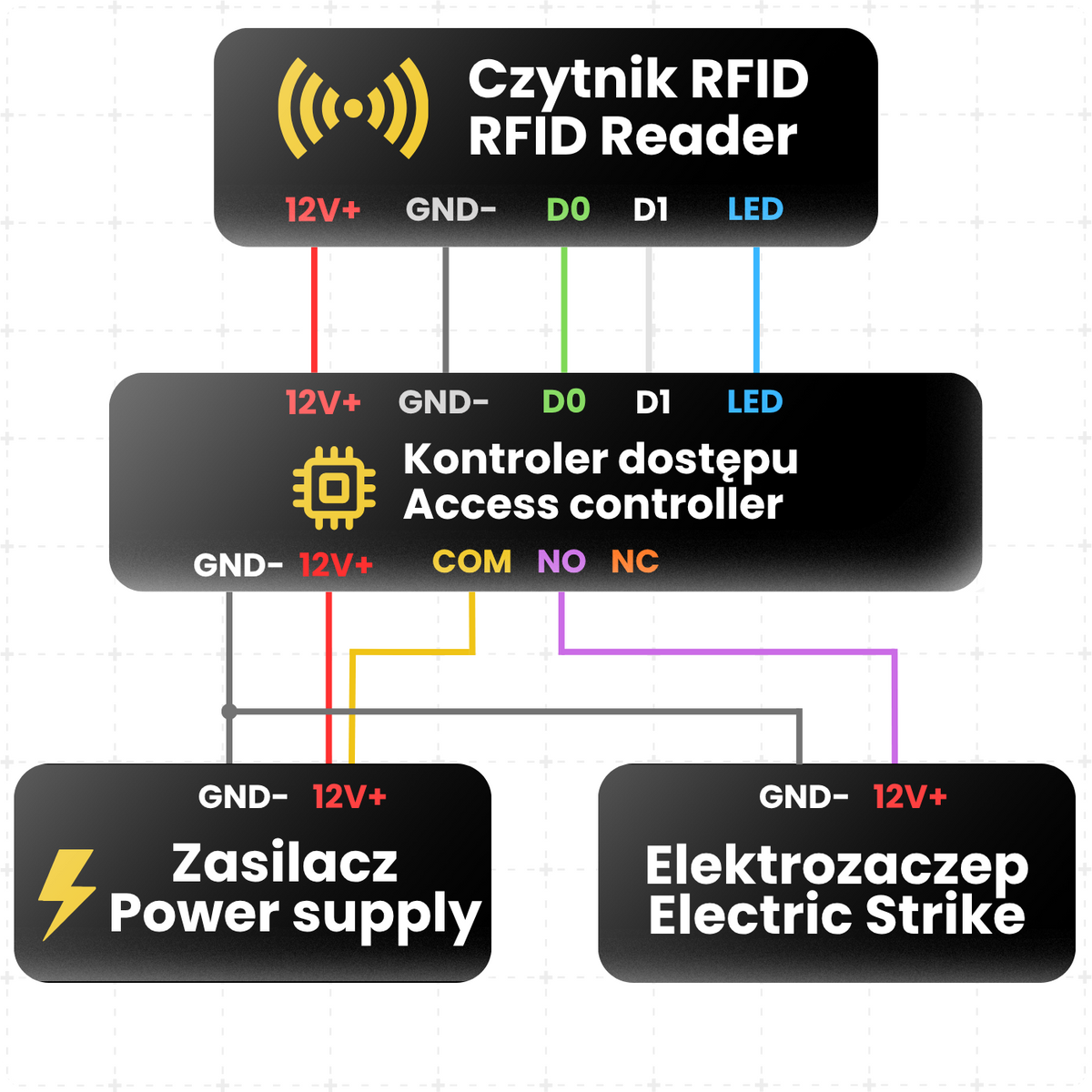

Ukázkové schéma zapojení systému kontroly vstupu
- Červený – 12V+ – Připojte ke kladnému pólu 12V DC napájecího zdroje.
- Černý – GND – Připojte k zápornému pólu napájecího zdroje; toto je společná kostra pro jednotku, čtečku a elektrický otvírač.
- Zelený – D0 – Datová linka Wiegand D0 mezi RFID čtečkou a jednotkou.
- Bílý – D1 – Datová linka Wiegand D1 mezi RFID čtečkou a jednotkou.
- Modrý – LED – Vodič ovládání LED diody čtečky, připojovaný k výstupu LED jednotky, pokud je vyžadován.
- COM relé jednotky – Propojte s +12V napájecího zdroje.
- NO relé jednotky – Propojte s kladným pólem elektrického otvírače.
- Mínus elektrického otvírače – Připojte k GND napájecího zdroje.

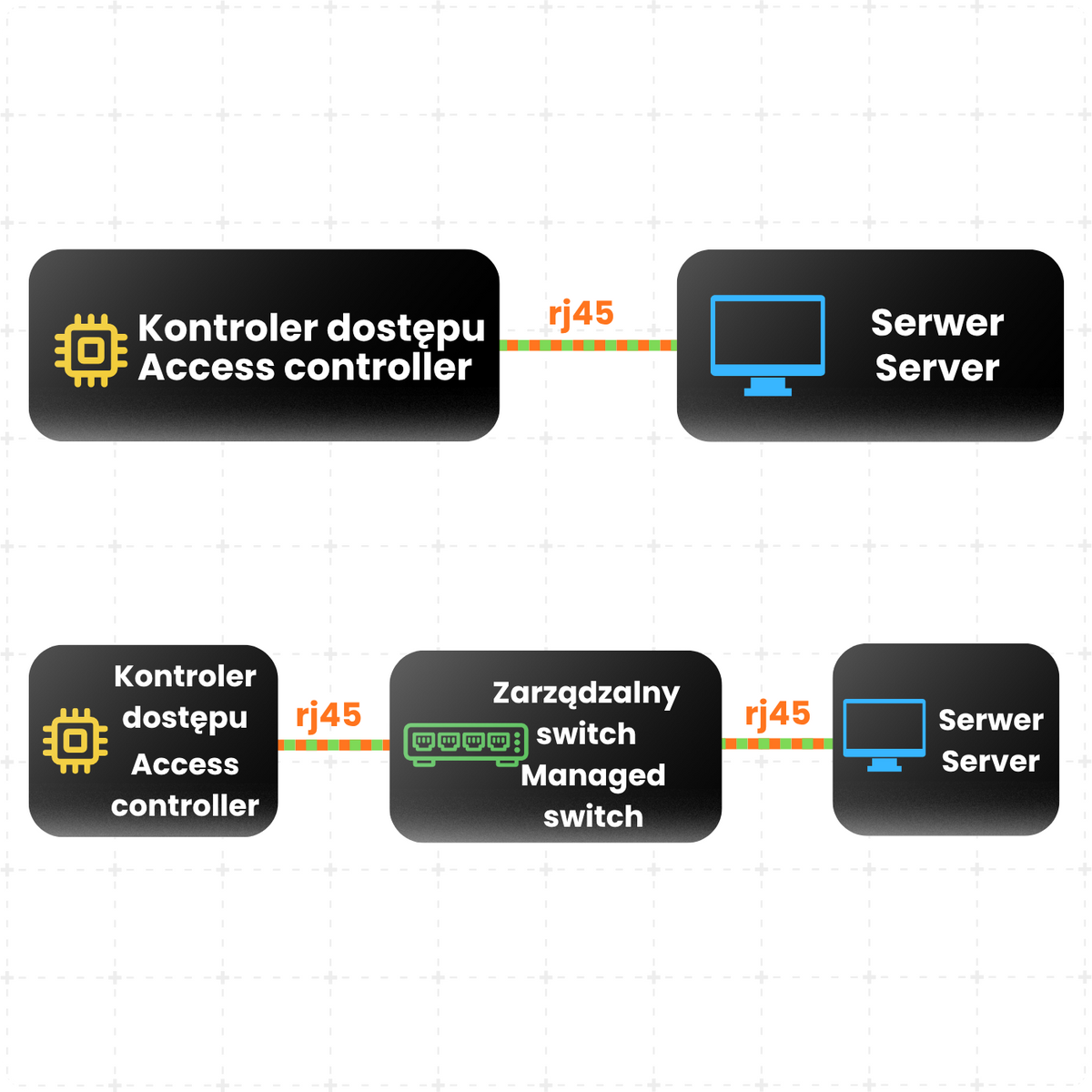

Ukázková schémata síťového připojení
1. Jednotka – Server – V této konfiguraci máme k jednotce přístup výhradně z úrovně serveru. Na serveru šifrujeme síťový provoz, díky čemuž je veškerý síťový provoz týkající se dat na jednotce bezpečný. V této konfiguraci se ostatní síťová zařízení, např. počítač na recepci, připojují k serveru prostřednictvím dedikované aplikace.
2. Jednotka – Spravovatelný switch s funkcí VLAN – Server – Konfigurace, ve které máme v rámci jednoho switche připojena i další síťová zařízení. Díky konfiguraci VLAN ostatní zařízení navzdory připojení nevidí síťový provoz z jednotky, vidí jej pouze server. Stejně jako v předchozí konfiguraci se k jednotce připojujeme přes panel běžící na serveru.
Výše uvedené způsoby připojení jednotky zajišťují bezpečnost síťového provozu jednotky.

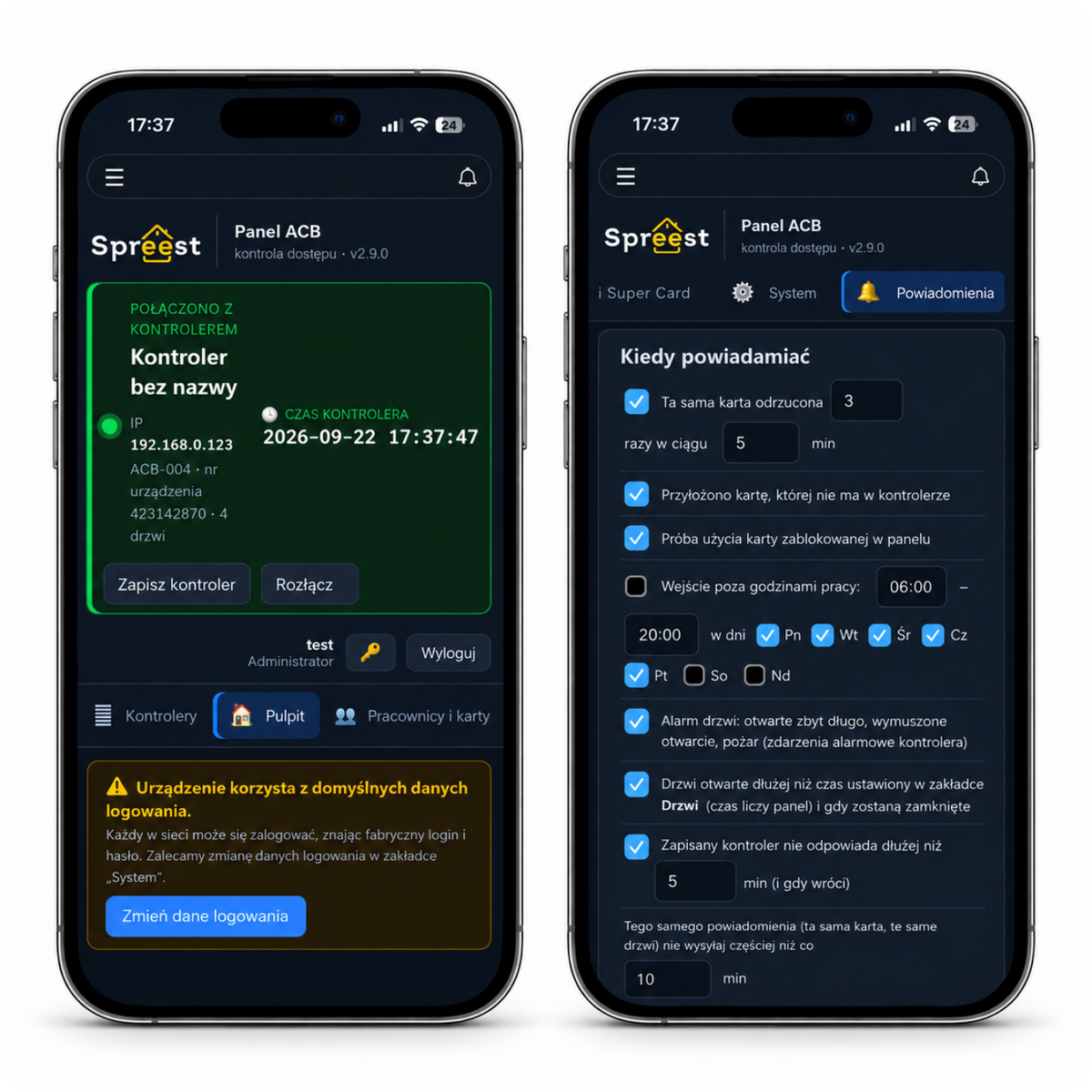

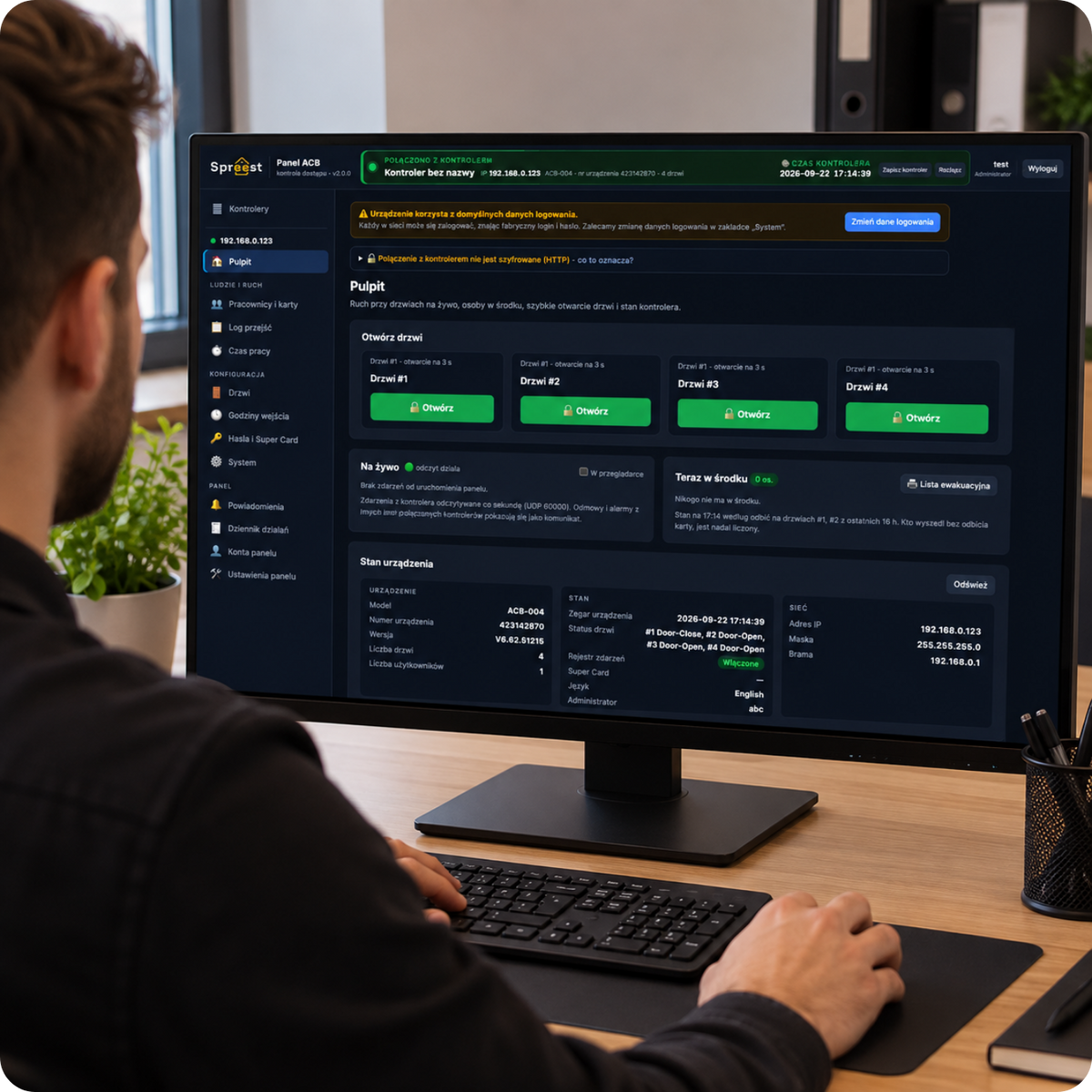

Funkce našeho softwaru
1. Všechny jednotky v jednom okně – Najděte jednotky v síti, připojte se jedním kliknutím a spravujte mnoho dveří a lokalit z jednoho místa.
2. Zaměstnanci, ne čísla karet – Seskupujte lidi do oddělení a nahrajte stovky karet najednou vložením seznamu z Excelu. Blokujte ztracené karty jedním kliknutím a nastavujte data platnosti pro hosty, stážisty a subdodavatele.
3. Časy vstupu pro každé oddělení – Výroba chodí od 6:00, kancelář od 8:00, servis kdykoliv. Přidejte svátky jedním tlačítkem a výjimky pro konkrétní dny, panel se o zbytek postará sám.
4. Evidence pracovní doby bez dalšího systému – Pobyt, přesčasy, zpoždění a dny bez odbavení se počítají samy. Měsíční docházkový list pro každého zaměstnance je připraven k tisku nebo do PDF, k dispozici je také export do Excelu (CSV).
5. Kompletní historie průchodů – Každý vstup a výstup je uložen na léta, s filtry podle zaměstnance, oddělení a data. Vždy víte, kdo, kdy a kterými dveřmi prošel.
6. Víte, co se děje právě teď – Živé události, seznam osob přítomných v budově a evakuační seznam k tisku během sekundy.
7. Alarmy tam, kde jste – Oznámení e-mailem, na Telegramu, ve Slacku nebo Teams, např. o dlouho otevřených dveřích, neznámé kartě, vstupu mimo pracovní dobu nebo jednotce bez spojení.
8. Bezpečně a pod kontrolou – Samostatné účty s rolemi: náhled, operátor, administrátor. Protokol činností ukazuje, kdo co změnil, a panel je dostupný přes šifrované HTTPS (po vlastním nastavení).
9. Bez technické údržby – Denní zálohy, automatická synchronizace hodin a samovolné připojení po restartu.
10. Funguje na Windows, macOS a Linuxu – Můžete ho mít stále zapnutý na serveru nebo spouštět jednou měsíčně pouze pro docházkový report.
Program je Open Source – můžete si jej přizpůsobit svým potřebám.
Konfigurace vzdáleného přístupu probíhá ve vlastní režii a může vyžadovat konfiguraci zařízení, v určitých případech také sítě.
Technická specifikace

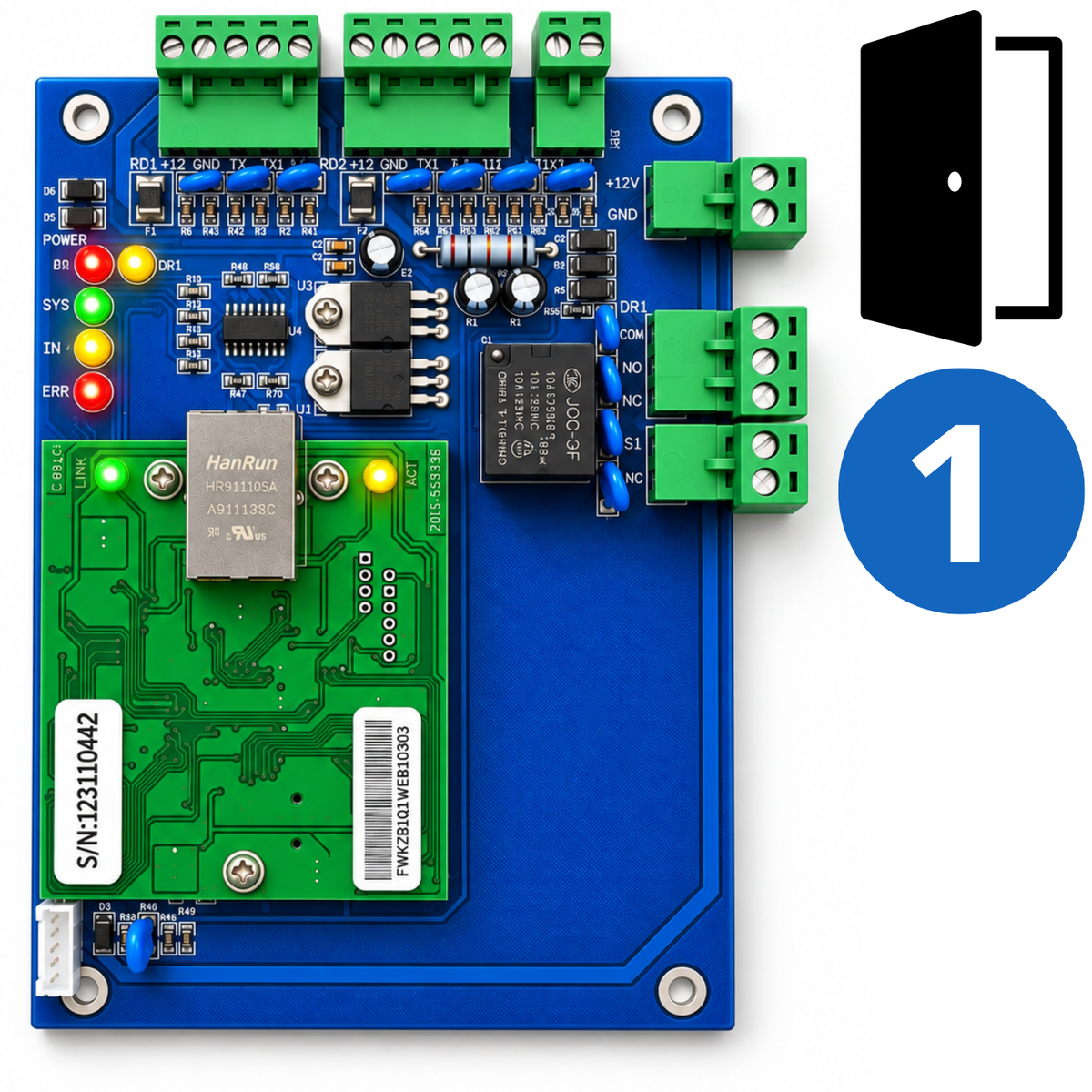

- Počet podporovaných dveří: 1
- Počet podporovaných čteček: 2
- Počet podporovaných RFID médií: 20 000
- Počet podporovaných událostí: 100 000*
- Rozhraní čteček: Wiegand 26 (WG26)
- Podporované technologie karet: Závislé na připojené čtečce, např. EM 125 kHz / MIFARE 13,56 MHz
- Síťová komunikace: TCP/IP
- Síťové rozhraní: Ethernet RJ45, rychlost 10/100 Mb/s
- Napájení jednotky: 12 V DC
- Ovládání zámku: Relé DR
- Podporované zámky: Elektrické otvírače, elektrické zámky a elektromagnetické zámky
- Odchodové tlačítko: Ano
- Snímač stavu dveří: Ano
- Signalizace stavu: LED diody
- Podpora alarmů a protipožární integrace: Ano, po použití volitelného rozšiřujícího modulu (není součástí balení)
- Barva: Modro-zelená

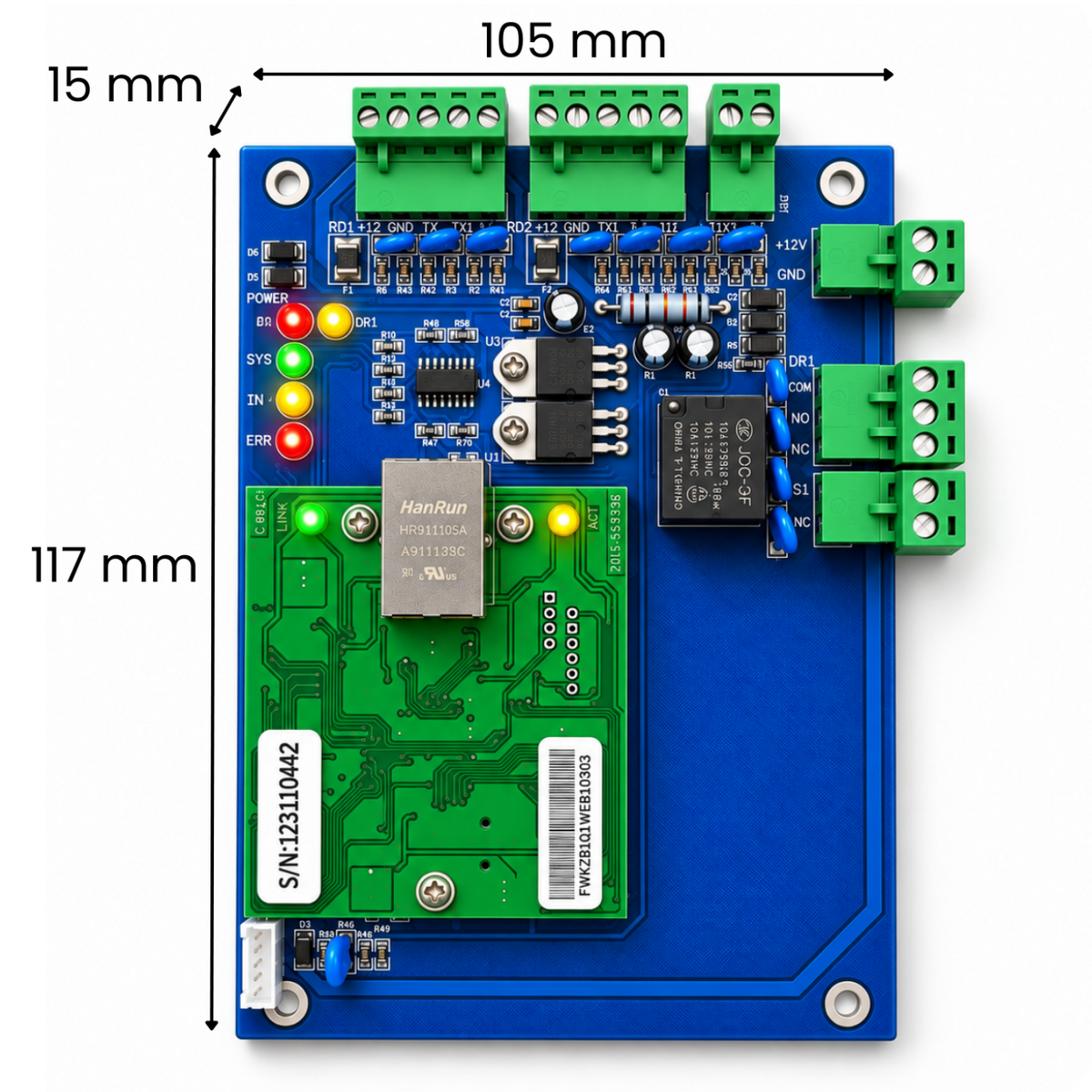

- Rozměry: 117 × 15 × 105 mm
- Hmotnost: 150 g
*Po dosažení limitu 100 000 událostí se historie vynuluje a záznam začne od začátku.
Sada obsahuje
- 1x Jednodveřová přístupová jednotka ACB-001 TCP IP Wiegand
- 1x Návod k obsluze
