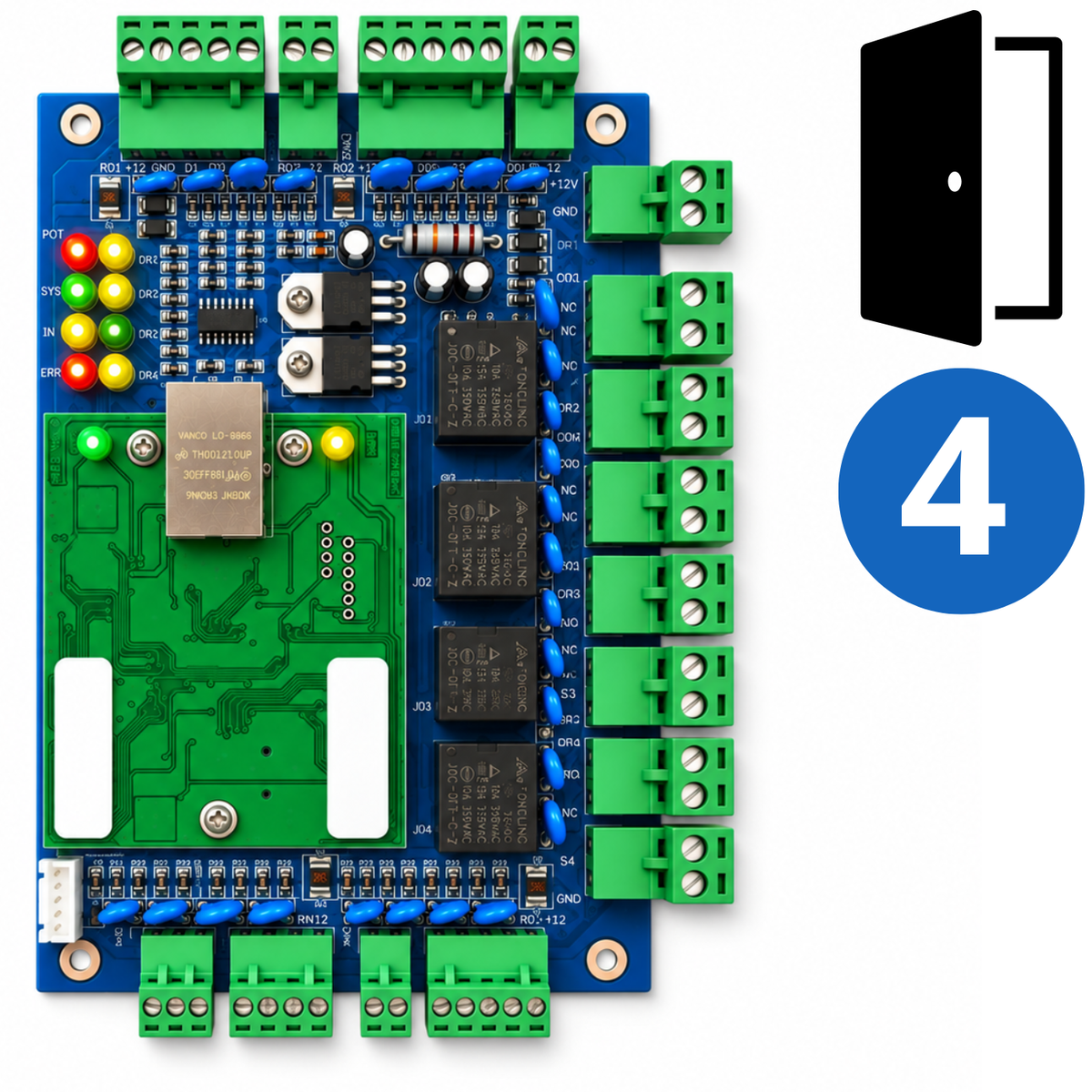

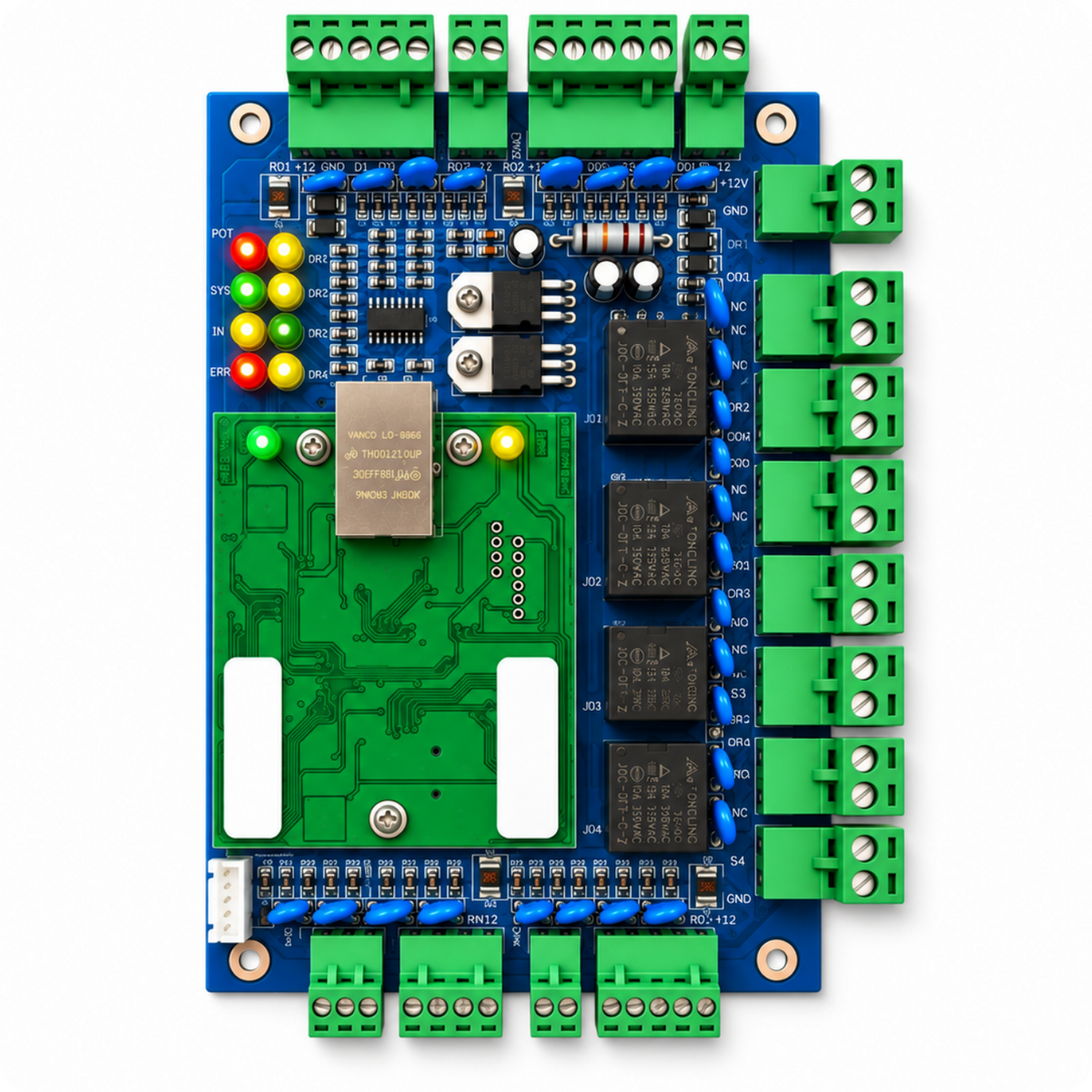

Řídicí jednotka přístupu čtyřdveřová ACB-004 TCP IP Wiegand
Řídicí jednotka přístupu ACB-004 TCP/IP Wiegand značky Spreest je kompletní základnou pro vytvoření systému kontroly vstupu pro čtyři nezávislé průchody – např. dveře v kanceláři, skladu, výrobním závodě, firmě či provozovně.
Řídicí jednotka obsluhuje až 20 000 uživatelských karet a 100 000 událostí, díky čemuž se osvědčí jak v menších firmách, tak v objektech vyžadujících kontrolu přístupu do několika zón.
K zařízení lze připojit 4 čtečky Wiegand – po jedné ze strany vstupu pro každé dveře. Z vnitřní strany může být každý průchod obsluhován pomocí odchodového tlačítka.
Řídicí jednotka spolupracuje s naším softwarem pro centrální správu systému, který umožňuje mimo jiné tvorbu harmonogramů, přehled událostí, správu přístupu ke konkrétním dveřím, generování výkazů pracovní doby a konfiguraci oznámení.
Toto řešení je zvláště užitečné pro firmy, které chtějí z jedné řídicí jednotky spravovat přístup až ke čtyřem nezávislým dveřím nebo zónám.
Klíčové vlastnosti
1. Podpora 4 RFID čteček – Zařízení umožňuje připojení čtyř vstupních čteček a také čtyř odchodových tlačítek.
2. Wiegand 26 – Spolupráce s kompatibilními přístupovými čtečkami.
3. Vzdálená správa přístupu – Pohodlná obsluha a konfigurace řídicí jednotky přes síť Ethernet.
4. Ovládání elektrického zámku – Relé NO/NC/COM pro obsluhu zámků, elektrických otvíračů nebo elektromagnetů.
5. Snímače stavu dveří – Umožňuje kontrolovat, zda jsou dveře otevřené nebo zavřené.
6. Stavové diody – Přehledná signalizace provozu, napájení, sítě a stavu dveří.
7. Volitelná integrace alarmu – Možnost rozšíření např. o spolupráci s protipožárním systémem.
Všestranná kontrola přístupu

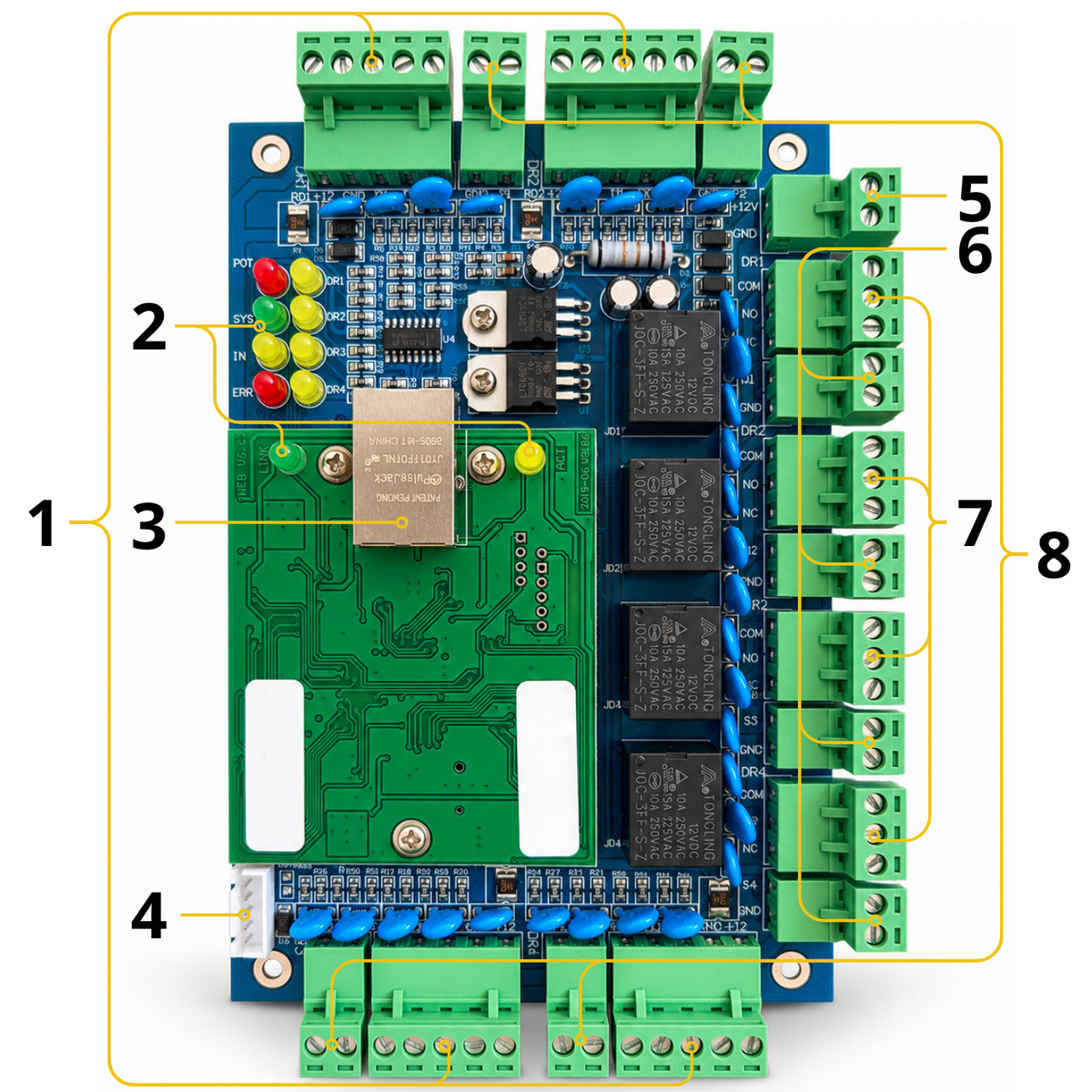

Řídicí jednotka ACB-004 umožňuje vytvořit funkční systém kontroly vstupu pro čtvery dveře. Můžete k ní připojit mimo jiné:
- Vstupní čtečky
- Elektrické otvírače nebo elektrické zámky
- Elektromagnetické zámky
- Odchodová tlačítka
- Snímače stavu dveří (kontakty)
- Volitelný alarmový a protipožární modul
Díky tomu jedna řídicí jednotka spojuje nejdůležitější prvky systému a umožňuje pohodlně spravovat přístup k vybranému průchodu prostřednictvím sítě TCP/IP.

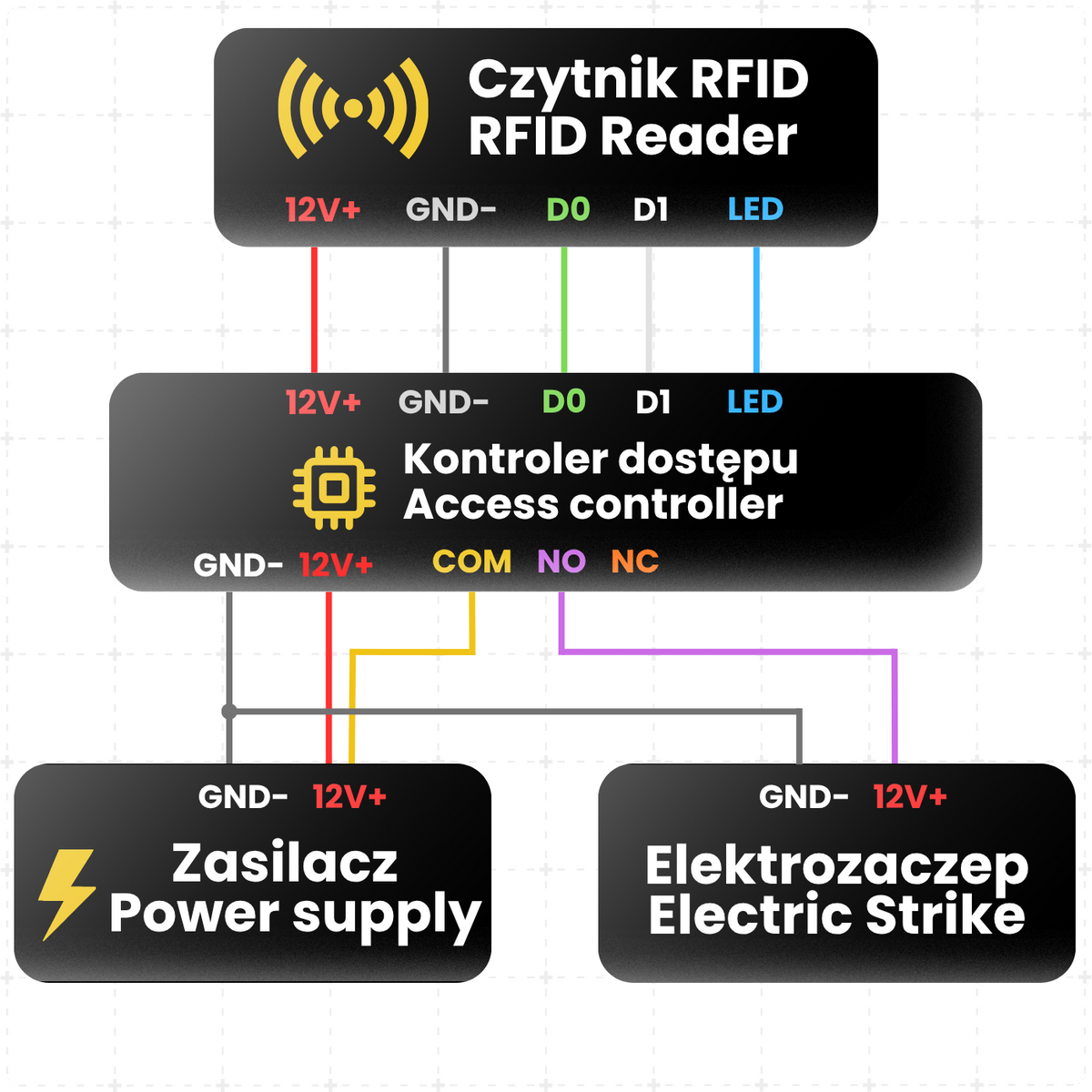

Ukázkové schéma zapojení systému kontroly vstupu
- Červený – 12V+ – Připojte ke kladnému pólu 12V DC napájecího zdroje.
- Černý – GND – Připojte k zápornému pólu zdroje; toto je společná zem pro řídicí jednotku, čtečku a elektrický otvírač.
- Zelený – D0 – Datová linka Wiegand D0 mezi RFID čtečkou a řídicí jednotkou.
- Bílý – D1 – Datová linka Wiegand D1 mezi RFID čtečkou a řídicí jednotkou.
- Modrý – LED – Vodič ovládání LED diody čtečky, připojovaný k výstupu LED řídicí jednotky, pokud je vyžadován.
- COM relé řídicí jednotky – Propojte s +12V napájecího zdroje.
- NO relé řídicí jednotky – Propojte s kladným pólem elektrického otvírače.
- Mínus elektrického otvírače – Připojte k GND napájecího zdroje.
Dvoudveřová řídicí jednotka ACB-002 TCP obsluhuje čtvery dveře. Pro každou ze čteček, elektrických otvíračů atd. bude schéma zapojení vypadat analogicky.

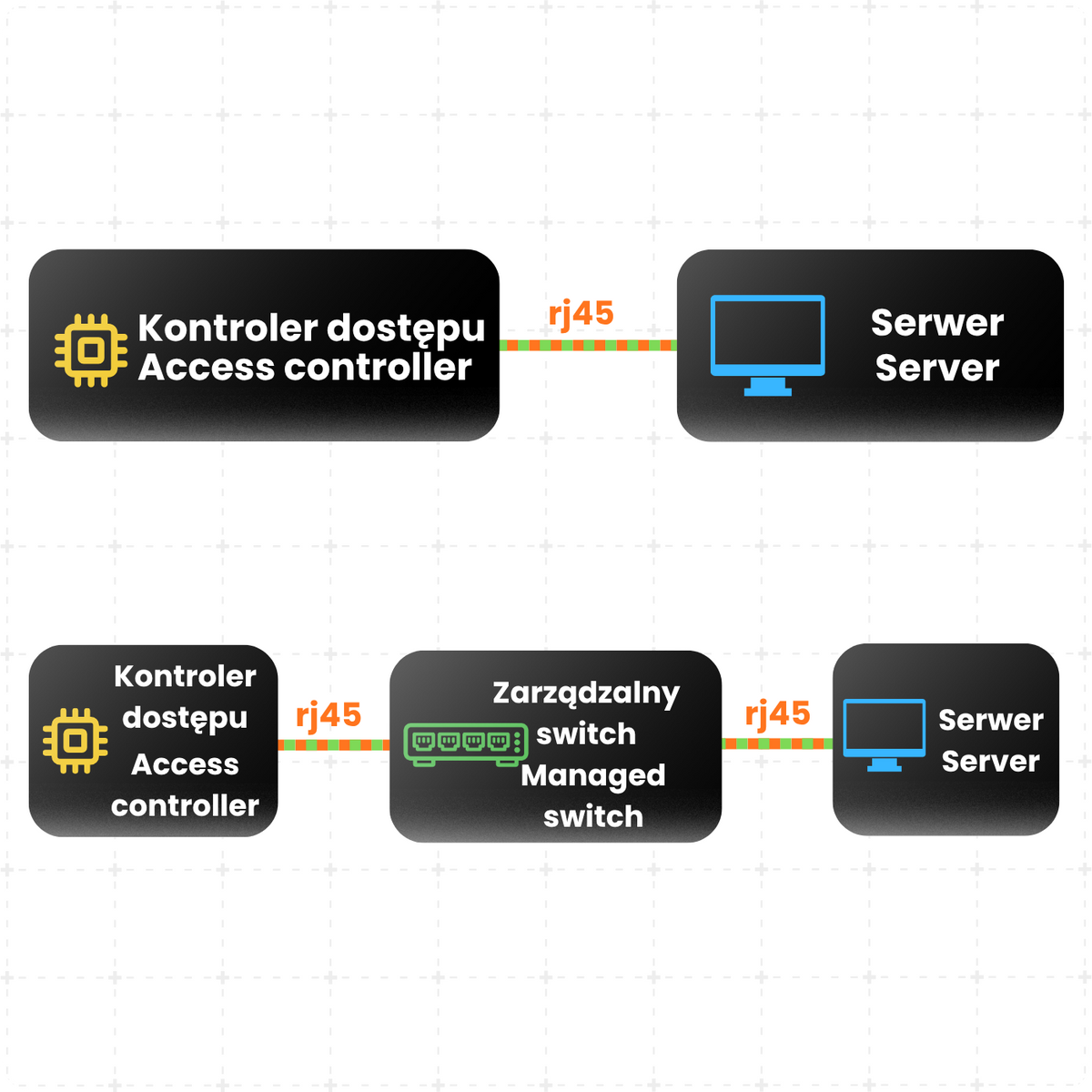

Ukázková schémata síťového zapojení
1. Řídicí jednotka – Server – V této konfiguraci máme k řídicí jednotce přístup výhradně z úrovně serveru. Na serveru šifrujeme síťový provoz, díky čemuž je veškerý síťový provoz týkající se dat na řídicí jednotce bezpečný. V této konfiguraci se ostatní síťová zařízení, např. počítač na recepci, připojují k serveru prostřednictvím dedikované aplikace.
2. Řídicí jednotka – Spravovatelný switch s funkcí VLAN – Server – Konfigurace, ve které jsou v rámci jednoho switche připojena také další síťová zařízení. Díky konfiguraci VLAN ostatní zařízení i přes propojení nevidí síťový provoz z řídicí jednotky, vidí jej pouze server. Stejně jako v předchozí konfiguraci se k řídicí jednotce připojujeme prostřednictvím panelu běžícího na serveru.
Výše uvedené způsoby připojení řídicí jednotky zajišťují bezpečnost jejího síťového provozu.

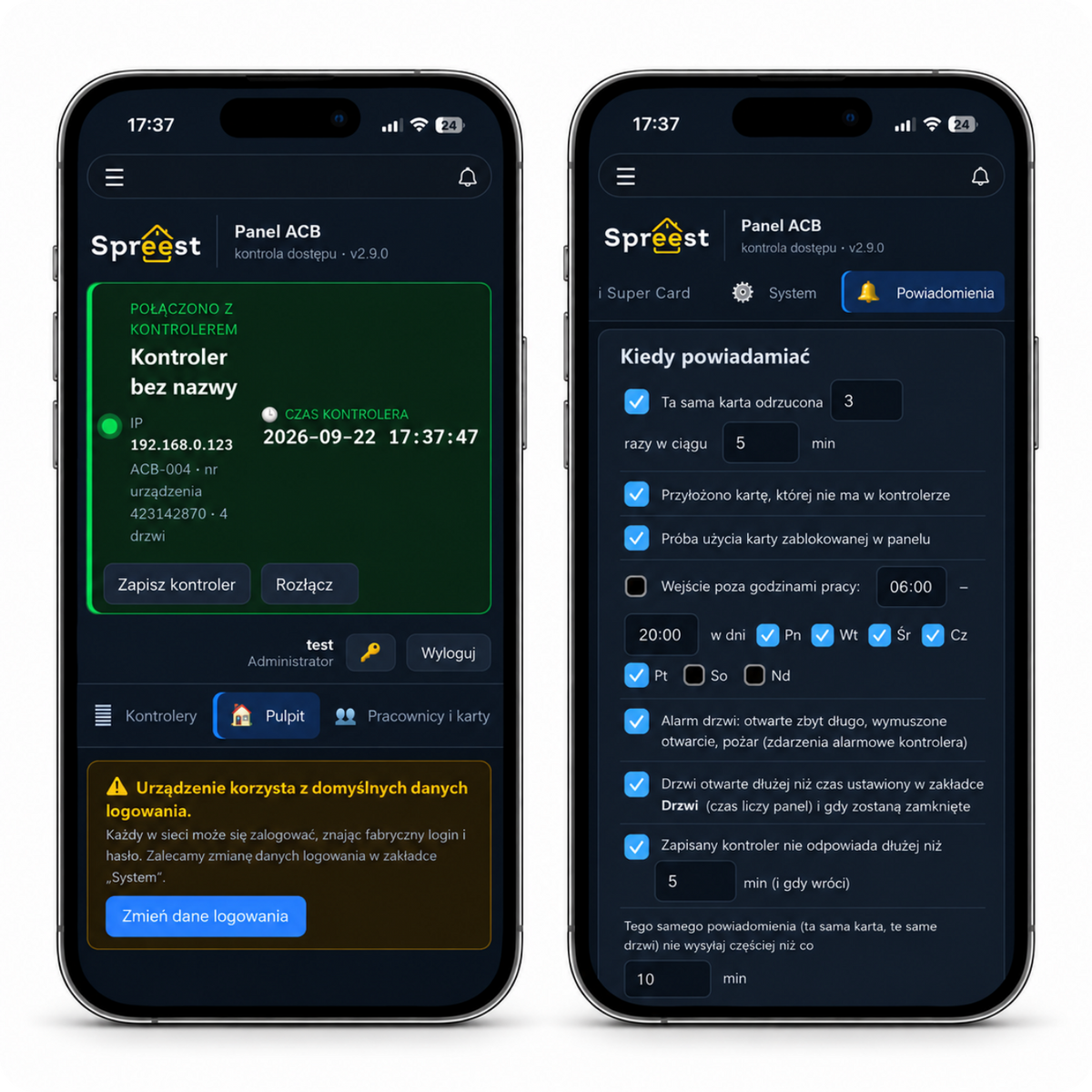

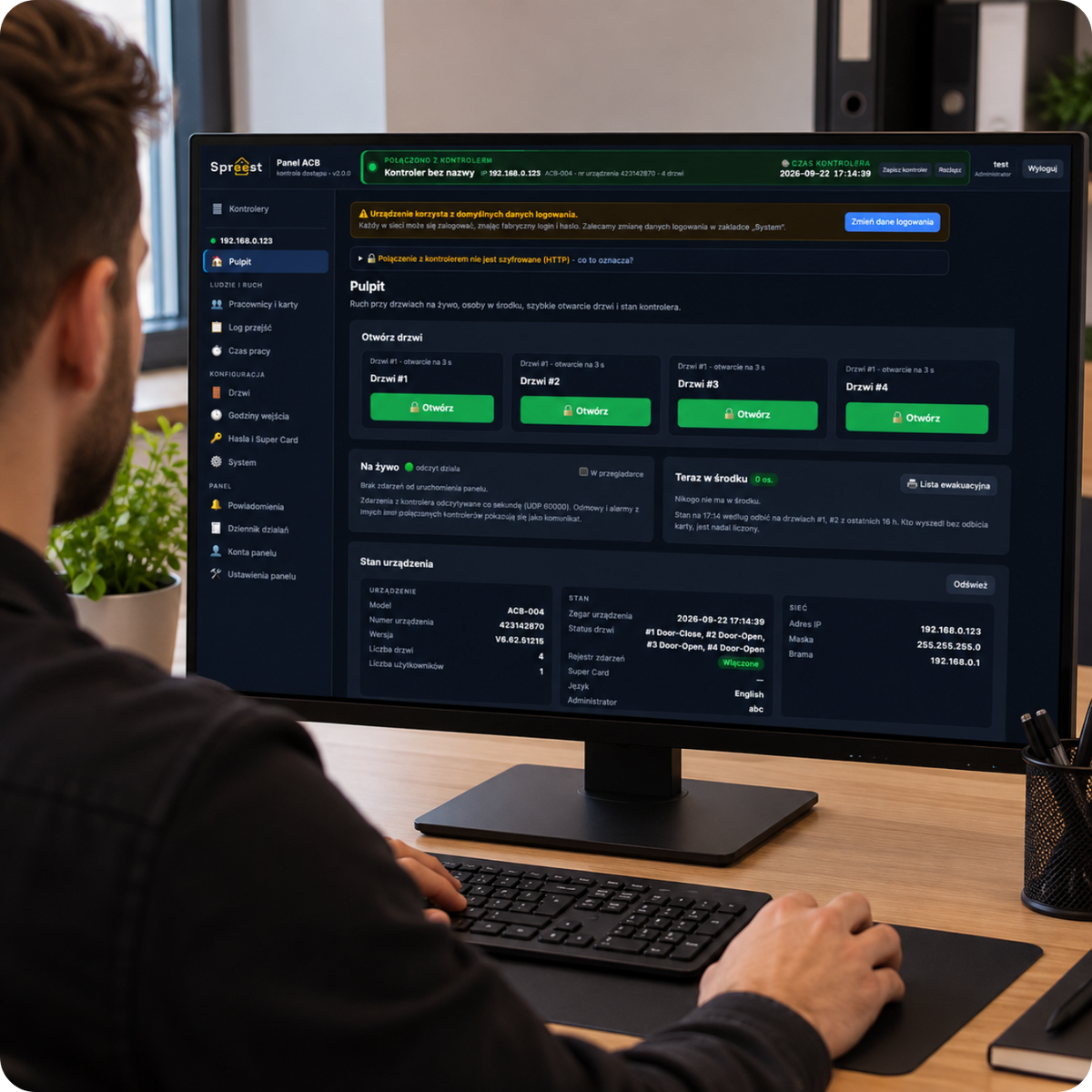

Funkce našeho softwaru
1. Všechny řídicí jednotky v jednom okně – Najděte řídicí jednotky v síti, připojte se jedním kliknutím a spravujte mnoho dveří a lokalit z jednoho místa.
2. Zaměstnanci, ne čísla karet – Seskupujte lidi do oddělení a nahrajte stovky karet najednou vložením seznamu z Excelu. Blokujte ztracené karty jedním kliknutím a nastavujte data platnosti pro hosty, stážisty a subdodavatele.
3. Časy vstupu pro každé oddělení – Výroba chodí od 6:00, kancelář od 8:00, servis kdykoliv. Přidejte svátky jedním tlačítkem a výjimky pro konkrétní dny, panel se o zbytek postará sám.
4. Evidence pracovní doby bez dodatečného systému – Pobyt, přesčasy, zpoždění a dny bez odbavení se počítají samy. Měsíční karta docházky pro každého zaměstnance je připravena k tisku nebo do PDF, k dispozici je také export do Excelu (CSV).
5. Kompletní historie průchodů – Každý vstup a výstup je uložen po léta, s filtry podle zaměstnance, oddělení a data. Vždy víte, kdo, kdy a kterými dveřmi prošel.
6. Víte, co se děje právě teď – Živé události, seznam osob přítomných v budově a evakuační seznam k tisku během sekundy.
7. Alarmy tam, kde jste – Oznámení e-mailem, na Telegramu, ve Slacku nebo Teams, např. o příliš dlouho otevřených dveřích, neznámé kartě, vstupu mimo pracovní dobu nebo řídicí jednotce bez spojení.
8. Bezpečně a pod kontrolou – Samostatné účty s rolemi: náhled, operátor, administrátor. Protokol činností ukazuje, kdo co změnil, a panel je dostupný přes šifrované HTTPS (po nakonfigurování ve vlastní režii).
9. Bez technické obsluhy – Denní zálohy, automatická synchronizace hodin a samovolné připojení po restartu.
10. Funguje na Windows, macOS a Linuxu – Můžete jej mít neustále zapnutý na serveru nebo spouštět jednou za měsíc pouze pro výkaz pracovní doby.
Program je Open Source – můžete si jej přizpůsobit svým potřebám.
Konfigurace vzdáleného přístupu probíhá ve vlastní režii a může vyžadovat konfiguraci zařízení, ve vybraných případech také sítě.
Technická specifikace
- Počet obsluhovaných dveří: 4
- Počet obsluhovaných čteček: 4
- Počet obsluhovaných RFID nosičů: 20 000
- Počet obsluhovaných událostí: 100 000
- Rozhraní čteček: Wiegand 26 (WG26)
- Podporované technologie karet: Závislé na připojené čtečce, např. EM 125 kHz / MIFARE 13,56 MHz
- Síťová komunikace: TCP/IP
- Síťové rozhraní: Ethernet RJ45
- Rychlost Ethernet: 10/100 Mb/s
- Napájení řídicí jednotky: 12 V DC
- Ovládání zámku: Relé DR
- Podporované zámky: Elektrické otvírače, elektrické zámky a elektromagnetické zámky
- Odchodová tlačítka: Ano
- Snímače stavu dveří: Ano
- Signalizace stavu: LED diody
- Podpora alarmů a protipožární integrace: Ano, po použití volitelného rozšiřujícího modulu
- Správa: Prostřednictvím sítě TCP/IP
- Barva: Modro-zelená
- Rozměry: 118 × 15 × 112 mm
- Hmotnost: 191 g
*Po dosažení limitu 100 000 událostí se historie vynuluje a záznam začne od začátku.
Sada obsahuje
- 1x Jednodveřová řídicí jednotka přístupu ACB-004 TCP IP Wiegand
- 1x Návod k obsluze
POZOR! Na rozdíl od jedno- a dvoudveřových řídicích jednotek z našeho sortimentu umožňuje čtyřdveřová verze připojení čtečky pouze z jedné strany každého průchodu. Na druhé straně lze použít odchodové tlačítko.
