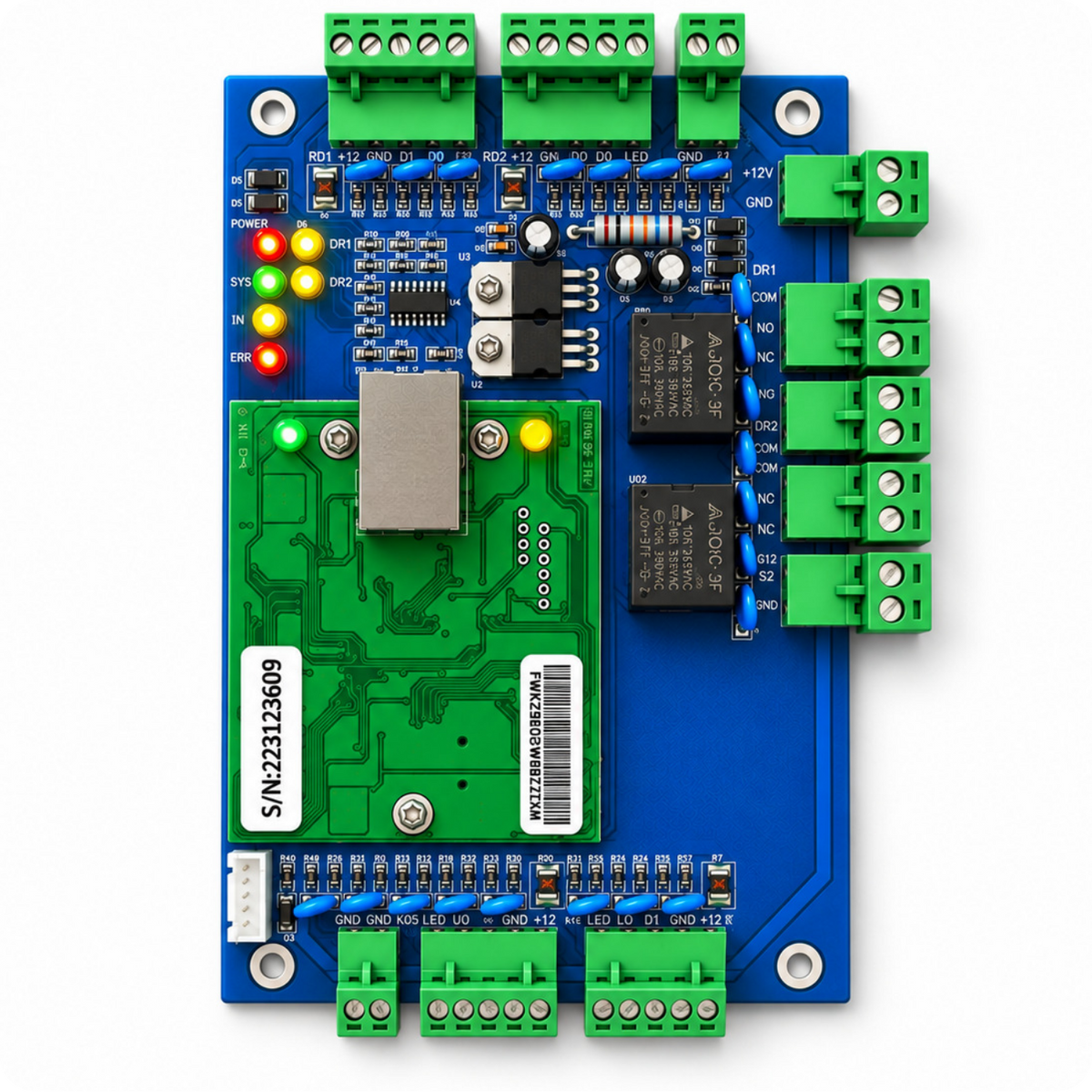

Ústředna řízení přístupu pro dvoje dveře ACB-002 TCP IP Wiegand

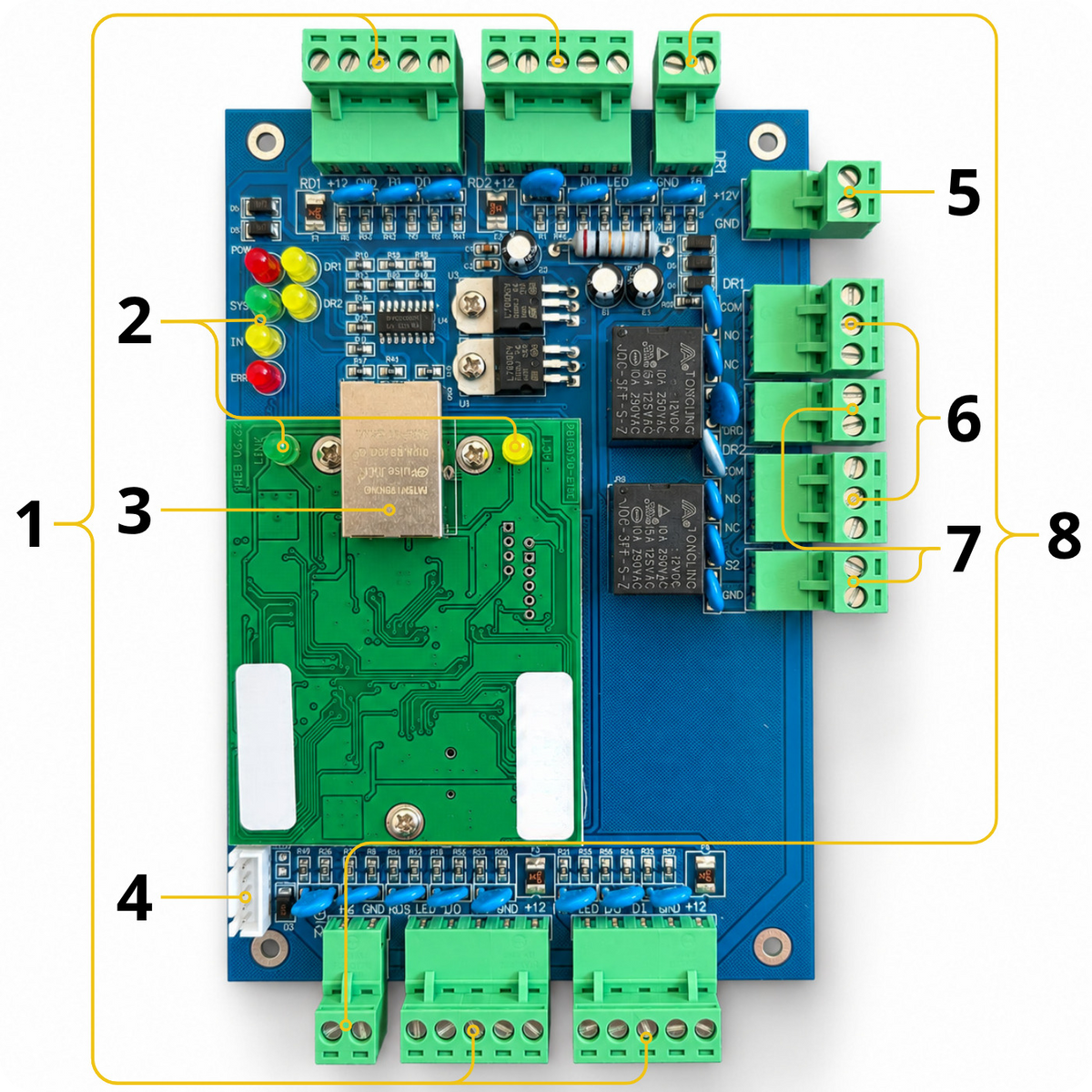

Klíčové vlastnosti

1. Podpora 4 RFID čteček – Zařízení umožňuje připojení samostatných čteček pro vstupy a výstupy.

2. Wiegand 26 – Spolupráce s kompatibilními přístupovými čtečkami.

3. Vzdálená správa přístupu – Pohodlná obsluha a konfigurace kontroléru přes síť Ethernet.

4. Ovládání elektrického zámku – Relé NO/NC/COM pro obsluhu zámků, elektrických otvíračů nebo elektromagnetických zámků.

5. Senzory stavu dveří – Umožňuje kontrolovat, zda jsou dveře otevřené nebo zavřené.

6. Stavové diody – Přehledná signalizace provozu, napájení, sítě a stavu dveří.

7. Volitelná integrace alarmu – Možnost rozšíření mj. o spolupráci se systémem protipožární ochrany.

Všestranná kontrola vstupu

Kontrolér ACB-002 umožňuje vytvořit funkční systém kontroly vstupu pro dvoje dveře. Můžete k němu připojit mj.:

• Vstupní a výstupní Wiegand čtečky
• Elektrické otvírače nebo elektrické zámky
• Elektromagnetické zámky
• Odchodová tlačítka
• Senzory stavu dveří (kontaktní senzory)
• Volitelný alarmový a protipožární modul

Díky tomu jeden kontrolér spojuje nejdůležitější prvky systému a umožňuje pohodlnou správu přístupu k vybranému průchodu prostřednictvím sítě TCP/IP.

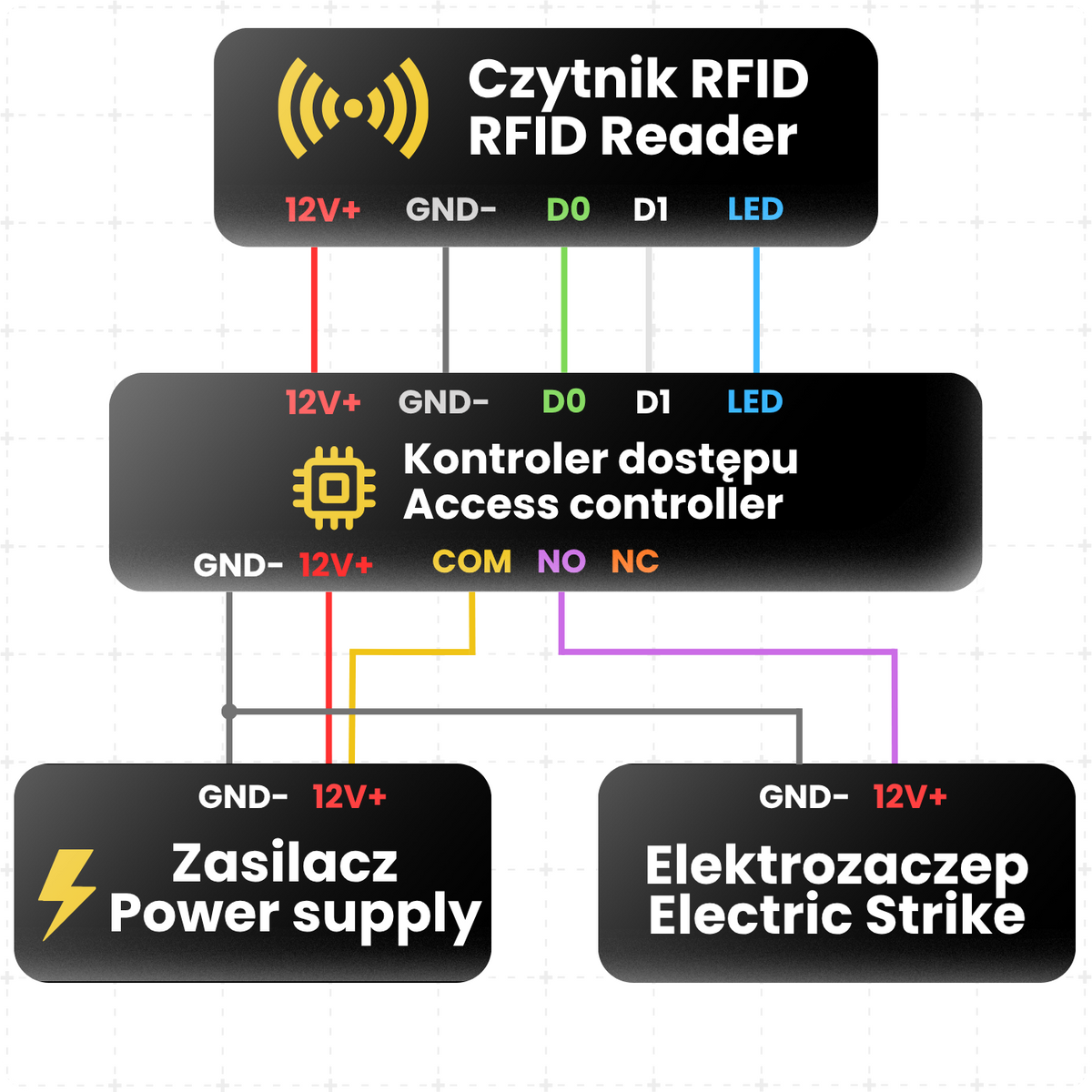

Příklad schématu zapojení systému kontroly vstupu

• Červený – 12V+ – Připojte ke kladnému pólu 12V DC napájecího zdroje.
• Černý – GND – Připojte k zápornému pólu napájecího zdroje; je to společná zem pro kontrolér, čtečku a elektrický otvírač.
• Zelený – D0 – Datová linka Wiegand D0 mezi RFID čtečkou a kontrolérem.
• Bílý – D1 – Datová linka Wiegand D1 mezi RFID čtečkou a kontrolérem.
• Modrý – LED – Vodič ovládání LED diody čtečky, připojovaný k LED výstupu kontroléru, pokud je vyžadován.
• COM relé kontroléru – Propojte s +12V napájecího zdroje.
• NO relé kontroléru – Propojte s kladným pólem elektrického otvírače.
• Minus elektrického otvírače – Připojte ke GND napájecího zdroje.

Dvoudveřový přístupový kontrolér ACB-002 TCP obsluhuje dvoje dveře. Pro každou ze čteček, elektrických otvíračů atd. bude schéma zapojení vypadat analogicky.

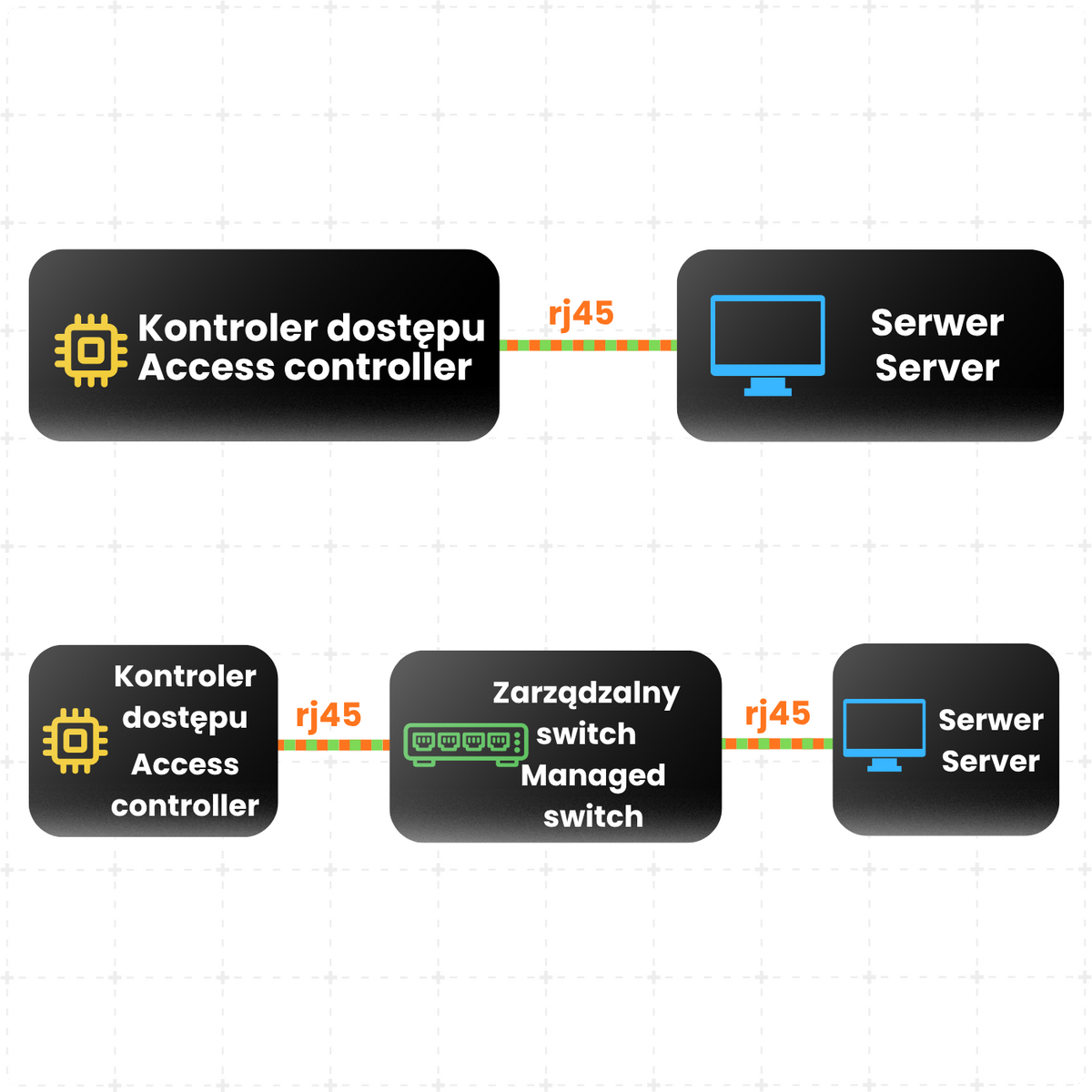

Příklady schémat síťového připojení

1. Kontrolér – Server – V této konfiguraci máme ke kontroléru přístup výhradně ze strany serveru. Na serveru šifrujeme síťový provoz, díky čemuž je veškerý síťový provoz týkající se dat na kontroléru bezpečný. V této konfiguraci se ostatní síťová zařízení, např. počítač na recepci, připojují k serveru prostřednictvím dedikované aplikace.

2. Kontrolér – Spravovatelný switch s funkcí VLAN – Server – Konfigurace, ve které máme v rámci jednoho switche připojena i další síťová zařízení. Díky konfiguraci VLAN je nevidí ostatní zařízení, síťový provoz z kontroléru nevidí, vidí jej pouze server. Stejně jako v předchozí konfiguraci se ke kontroléru připojujeme přes panel běžící na serveru.

Výše uvedené způsoby připojení kontroléru zajišťují bezpečnost síťového provozu kontroléru.

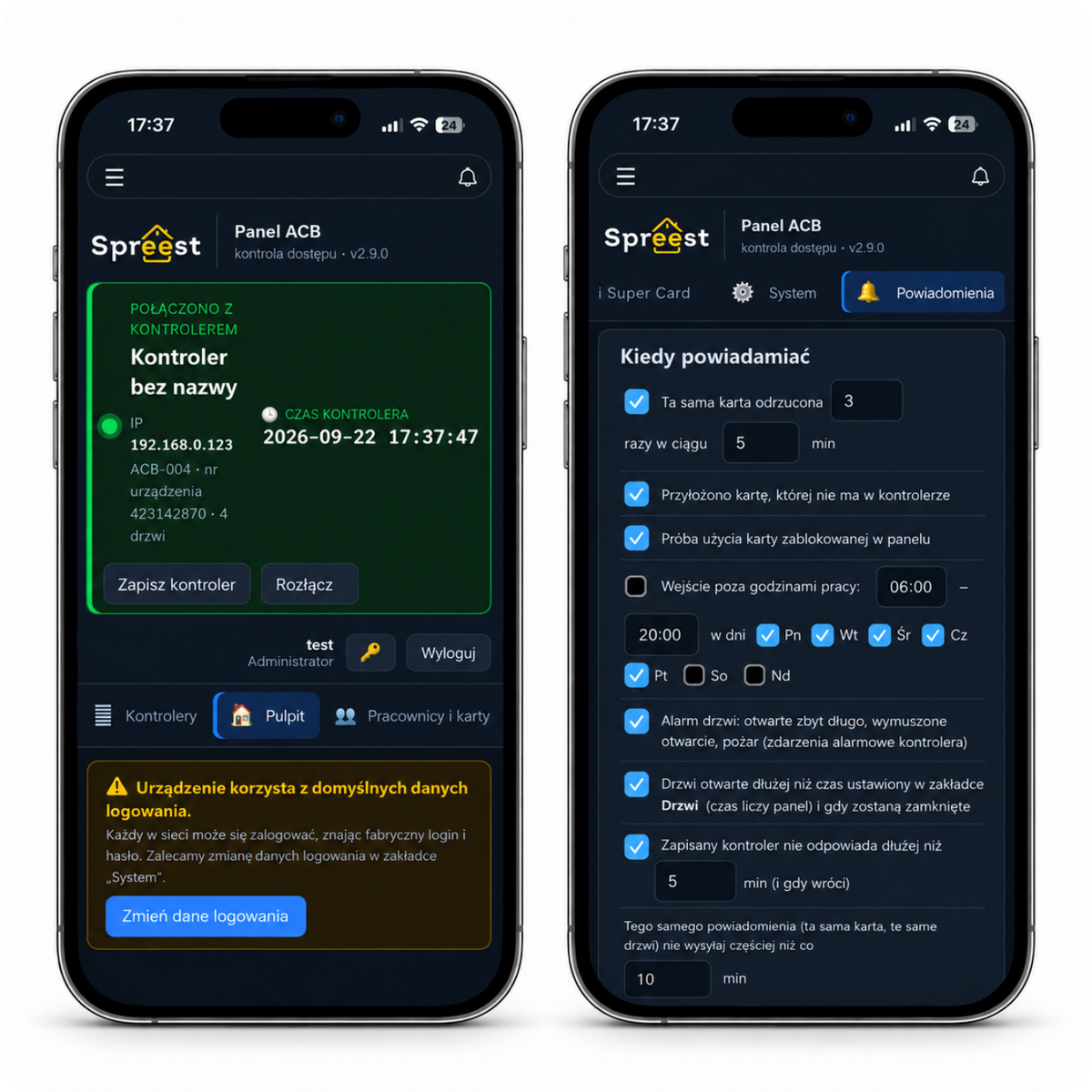

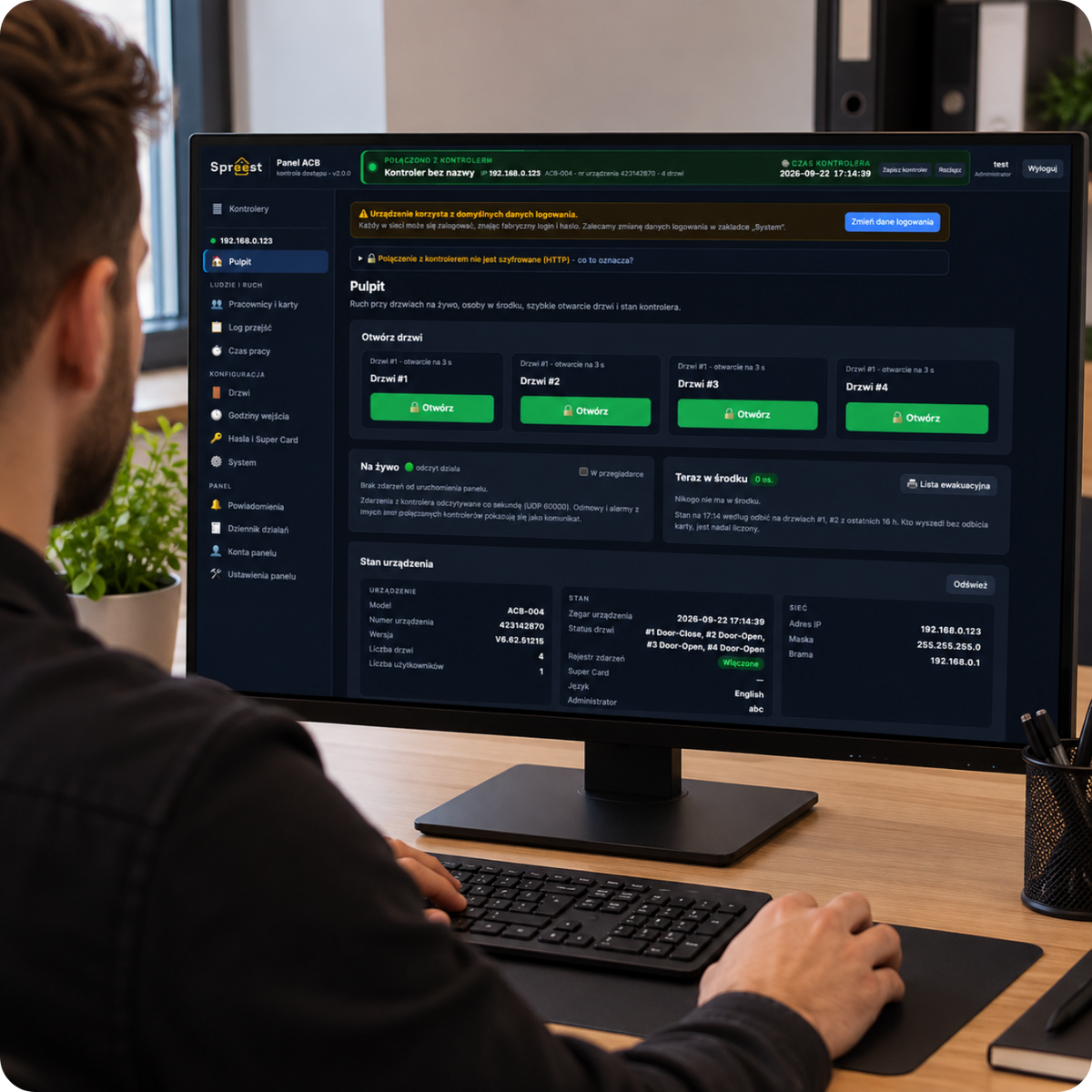

Funkcionality našeho softwaru

1. Všechny kontroléry v jednom okně – Najděte kontroléry v síti, připojte se jedním kliknutím a spravujte mnoho dveří a lokalit z jednoho místa.

2. Zaměstnanci, ne čísla karet – Seskupujte lidi do oddělení a nahrajte stovky karet najednou vložením seznamu z Excelu. Blokujte ztracené karty jedním kliknutím a nastavujte data platnosti pro hosty, stážisty a subdodavatele.

3. Časy vstupu pro každé oddělení – Výroba chodí od 6:00, kancelář od 8:00, servis kdykoliv. Přidejte svátky jedním tlačítkem a výjimky pro konkrétní dny, panel se o zbytek postará sám.

4. Evidence pracovní doby bez dodatečného systému – Přítomnost, přesčasy, zpoždění a dny bez odbavení se počítají samy. Měsíční docházkový list pro každého zaměstnance je připraven k tisku nebo do PDF, je možný i export do Excelu (CSV).

5. Kompletní historie průchodů – Každý příchod a odchod je uložen na roky, s filtry podle zaměstnance, oddělení a data. Vždy víte, kdo, kdy a kterými dveřmi prošel.

6. Víte, co se děje právě teď – Události živě, seznam osob přítomných v budově a evakuační seznam k tisku během sekundy.

7. Alarmy tam, kde jste – Oznámení e-mailem, na Telegramu, ve Slacku nebo Teams, např. o dlouho otevřených dveřích, neznámé kartě, vstupu mimo pracovní dobu nebo kontroléru bez spojení.

8. Bezpečně a pod kontrolou – Samostatné účty s rolemi: náhled, operátor, administrátor. Protokol činností ukazuje, kdo co změnil, a panel je dostupný přes šifrované HTTPS (po nakonfigurování ve vlastní režii).

9. Bez technické obsluhy – Denní zálohy, automatická synchronizace hodin a samovolné připojení po restartu.

10. Funguje na Windows, macOS a Linuxu – Můžete ho mít stále zapnutý na serveru nebo spouštět jednou za měsíc pouze pro report pracovní doby.

Program je Open Source – můžete si jej přizpůsobit svým potřebám.

Konfigurace vzdáleného přístupu probíhá ve vlastní režii a může vyžadovat konfiguraci zařízení, ve vybraných případech také sítě.

Technická specifikace

• Počet podporovaných dveří: 2
• Počet podporovaných čteček: 4
• Počet podporovaných RFID médií: 20 000
• Počet podporovaných událostí: 100 000*
• Rozhraní čteček: Wiegand 26 (WG26)
• Podporované technologie karet: Závislé na připojené čtečce, např. EM 125 kHz / MIFARE 13,56 MHz
• Síťová komunikace: TCP/IP
• Síťové rozhraní: Ethernet RJ45, rychlost 10/100 Mb/s
• Napájení kontroléru: 12 V DC
• Ovládání zámku: Relé DR
• Podporované zámky: Elektrické otvírače, elektrické zámky a elektromagnetické zámky
• Odchodová tlačítka: Ano
• Senzory stavu dveří: Ano
• Signalizace stavu: LED diody
• Podpora alarmů a protipožární integrace: Ano, po použití volitelného rozšiřujícího modulu
• Barva: Modro-zelená

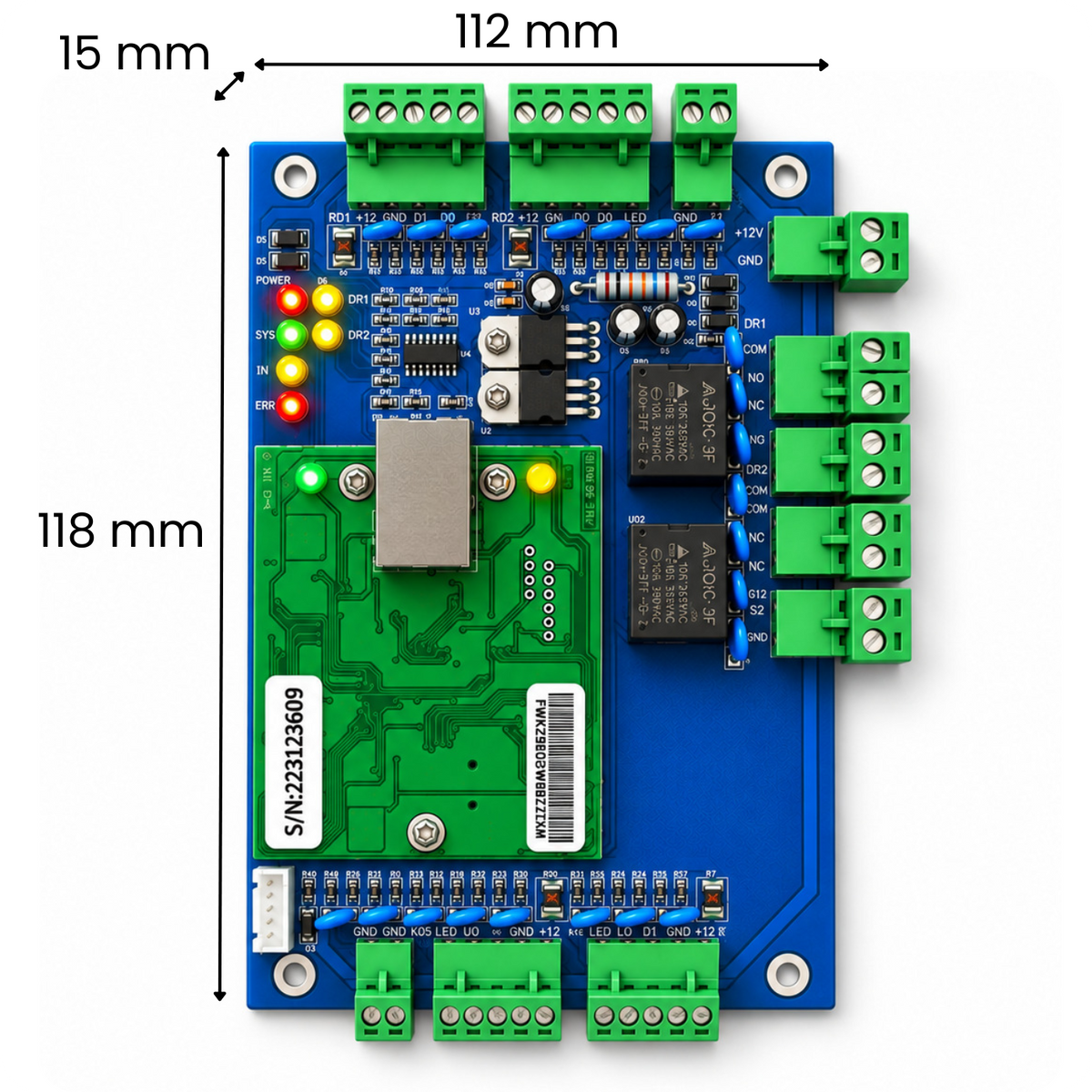

• Rozměry: 118 × 15 × 112 mm
• Hmotnost: 191 g

*Po dosažení limitu 100 000 událostí se historie vynuluje a záznam začíná od začátku.

Sada obsahuje

• 1x Přístupový kontrolér ACB-002 TCP IP Wiegand
• 1x Návod k obsluze
