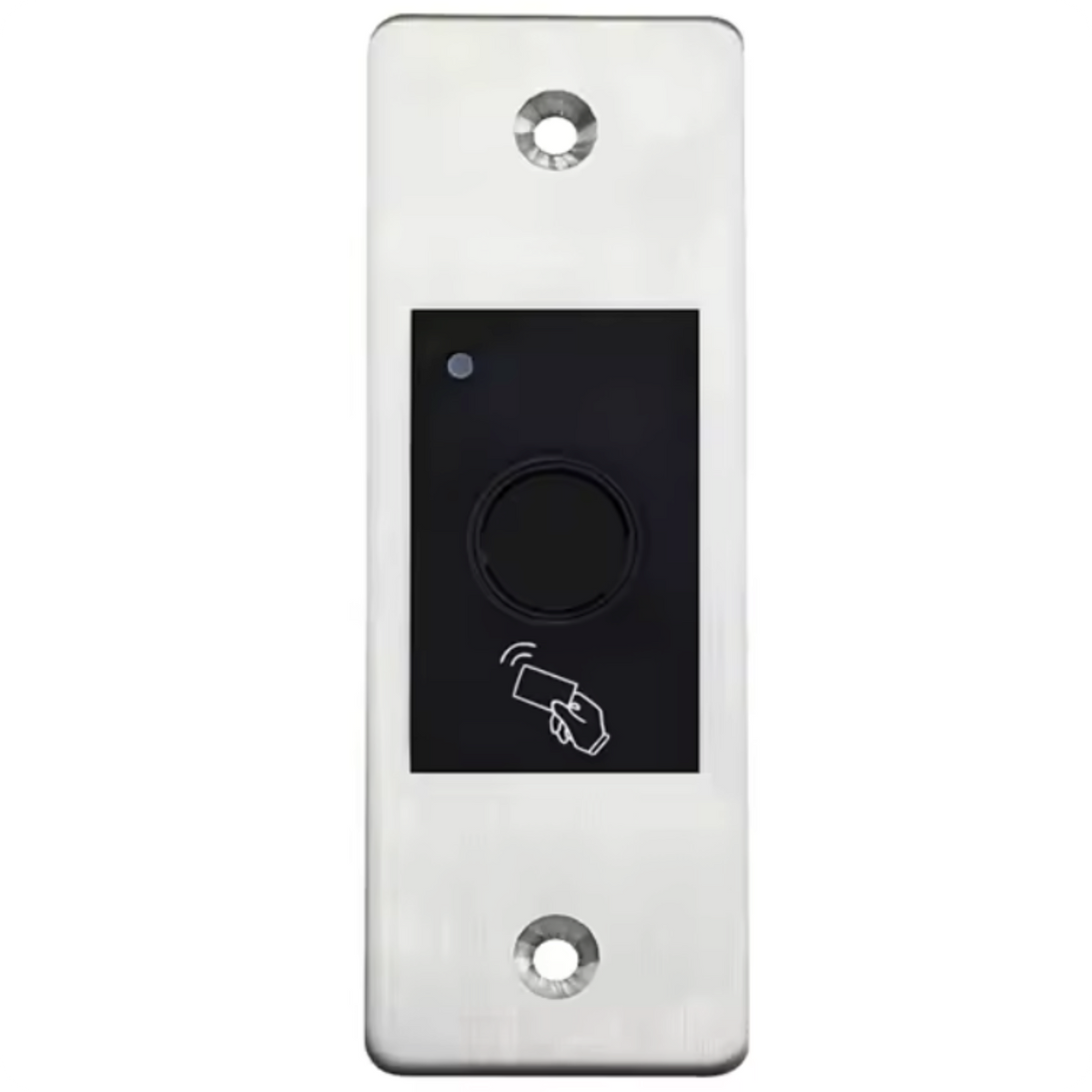

Elektronický zámek F99

Klíčové funkce

1. Autonomní kontrola přístupu: Nevyžaduje další řídicí jednotky – veškeré nastavení a data jsou uložena přímo v zařízení.

2. Voděodolné, kovové pouzdro (IP66): Skvěle se hodí pro venkovní použití, zaručuje odolnost vůči dešti, vlhkosti a různým povětrnostním podmínkám.

3. Podpora 3000 karet: Velká kapacita uživatelů – ideální pro firmy, sklady nebo objekty s mnoha zaměstnanci či návštěvníky.

4. Přiložená administrátorská karta (Master Card): Umožňuje rychlé a intuitivní přidávání nebo odebírání přístupových práv bez složitého programování.

5. Čtečka otisků prstů – rychlý a pohodlný přístup: Zámek umožňuje odemknout dveře pomocí otisku prstu – stačí přiložit prst a během sekundy získat přístup.

6. Režim západky (Latch mode): Umožňuje udržet dveře v trvale otevřeném stavu (např. při vnášení zboží nebo během údržbářských prací).

7. Tříbarevný LED indikátor: Rychlé informování o aktuálním stavu zařízení (červená/žlutá/zelená), díky čemuž víte, zda je zámek zablokován, v režimu programování nebo odblokován.

8. Široké možnosti připojení: Zařízení může pracovat s různými typy napájecích zdrojů (9–24V DC), elektrických otvíračů (NO/NC), a také spolupracovat s odchodovým tlačítkem (REX) – to zaručuje flexibilitu instalace v různých objektech.

9. Bezpečnost používání: Zámek má vestavěné ochrany (včetně diody 1N4004) chránící před přepětím. Zařízení můžete bez obav používat v profesionálních systémech kontroly přístupu.

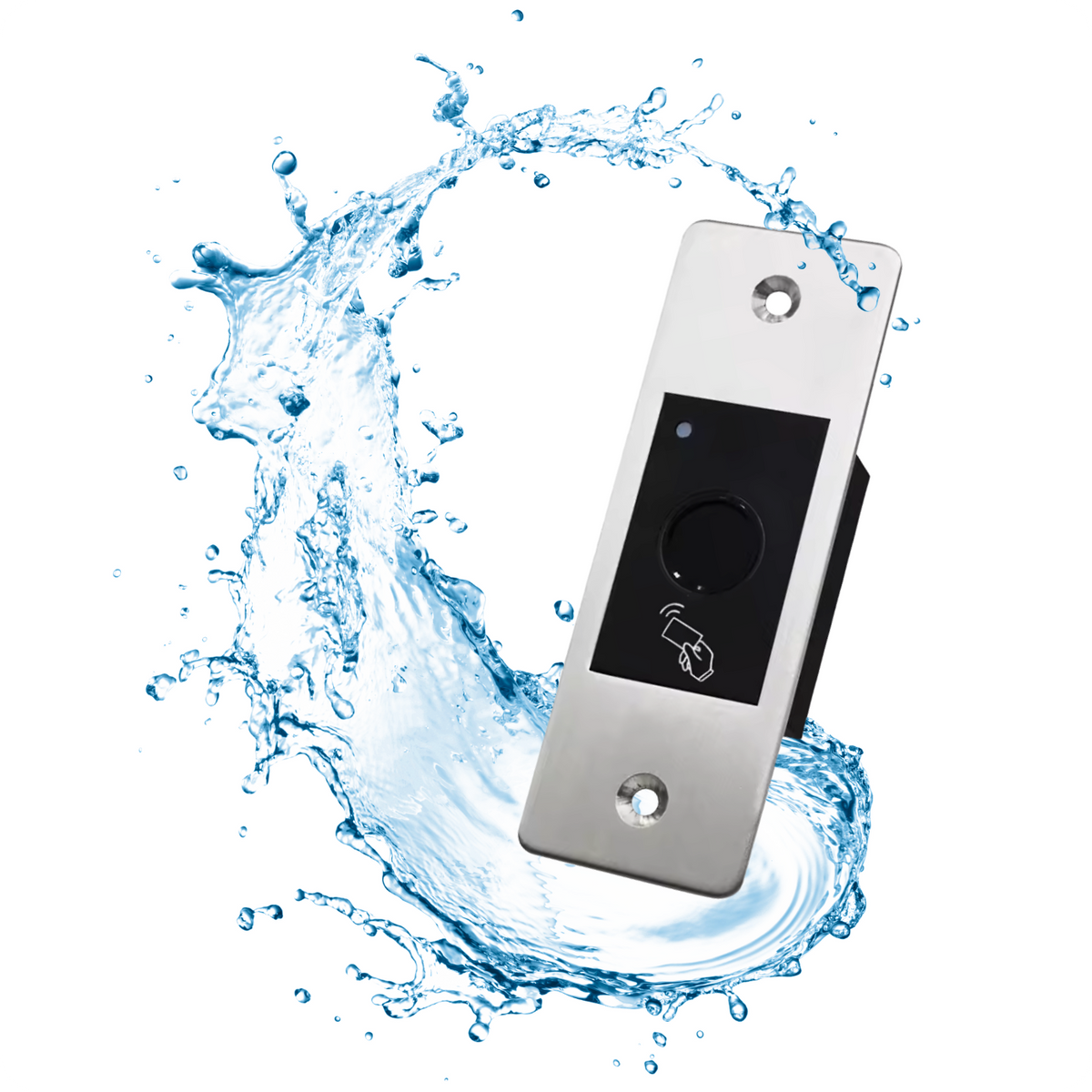

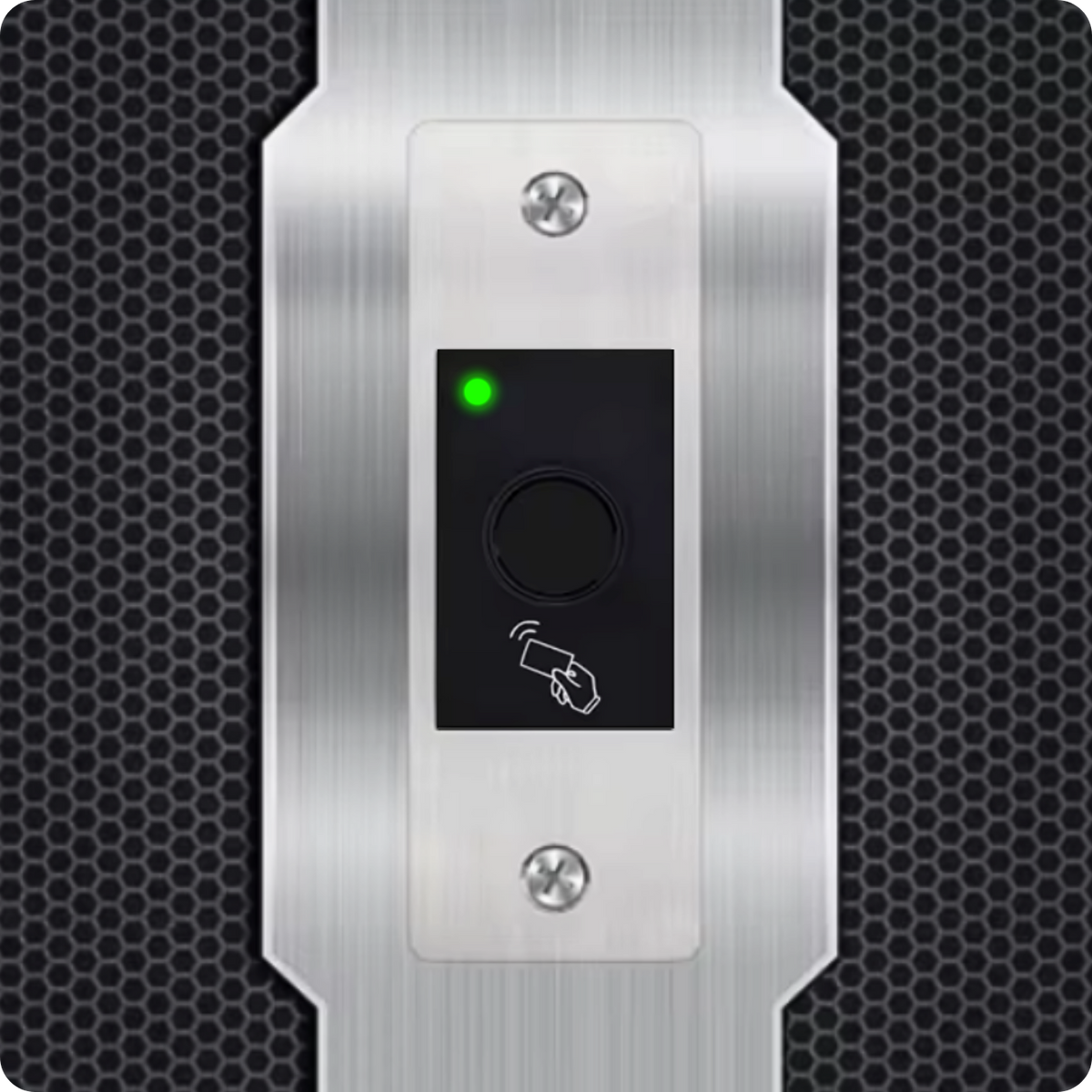

Voděodolnost IP66

Voděodolné pouzdro s třídou krytí IP66 zajišťuje spolehlivou ochranu před deštěm, vlhkostí či prachem, což z něj činí vynikající volbu pro montáž na vnější dveřní zárubně. Díky solidní kovové konstrukci a speciálnímu těsnění si zařízení zachovává plnou funkčnost bez ohledu na počasí a zaručuje bezpečnost a nepřetržitý provoz.

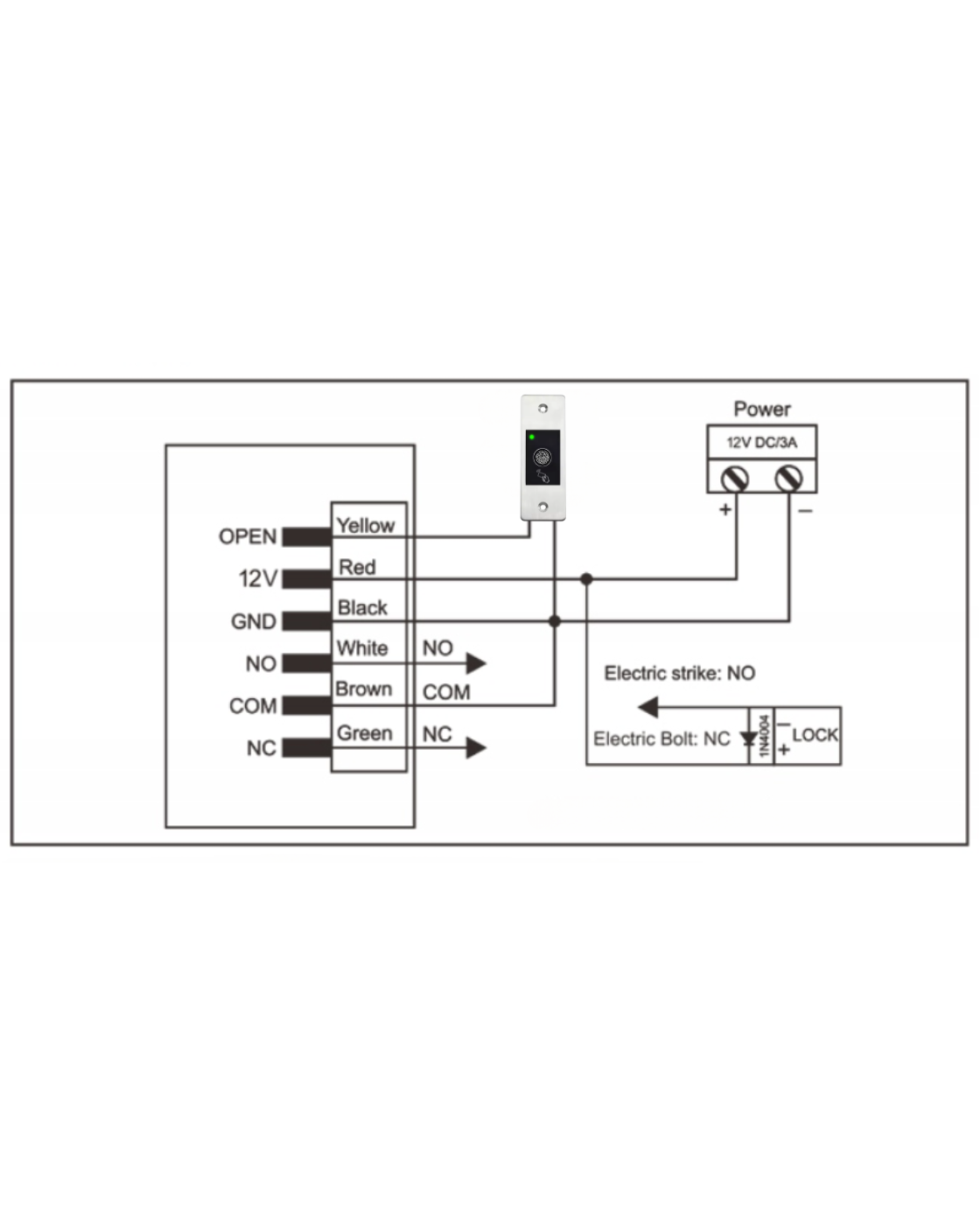

Schéma zapojení

Zařízení podporuje mnoho funkcí díky jednoduchým a flexibilním možnostem připojení. Níže uvádíme popis každého vodiče, jeho symbol a použití — jak pro standardní napájení, tak pro specializované (napájecí zdroj kontroly přístupu).

Popis vodičů zámku:

Žlutý — OPEN — Vstup odchodového tlačítka (REX – Request to Exit) — Umožňuje otevření dveří zevnitř.

Červený — 12V — Napájení zařízení 9–24V DC (obvykle 12V DC)

Černý — GND — Zem / uzemnění — společné pro napájení i relé.

Bílý — NO — Normálně otevřený kontakt relé — Používá se např. pro elektrické otvírače typu NO

Hnědý — COM — Společná linka relé — Nezbytná při připojování zařízení k NO nebo NC

Zelený — NC — Normálně zavřený kontakt relé — Používá se např. pro elektromagnetické zámky NC

Příklad použití

Zařízení umožňuje ovládat různé prvky kontroly přístupu:

Odchodové tlačítko (REX): Po stisknutí otevře dveře z vnitřní strany – pohodlné v kancelářích, skladech atd.

→ Připojuje se ke konektoru OPEN (žlutý).

Napájení: Může být připojeno ke standardnímu zdroji 12V DC nebo speciálnímu zdroji kontroly přístupu (DC 12V/3A).

→ Konektory 12V (červený) a GND (černý).

Elektrický otvírač (Electric Strike): Zařízení odemkne zámek po načtení správné karty nebo otisku prstu.

→ Připojení přes NO (bílý) a COM (hnědý).

Elektrozámek / Elektrická západka (Electric Bolt): Používá se pro skleněné nebo kovové dveře – pracuje v zavřeném režimu.

→ Připojení přes NC (zelený) a COM (hnědý).

Důležité

*V případě připojení ke standardnímu zdroji je nutné povinně nainstalovat ochrannou diodu 1N4004 (je součástí sady).

Tím se zařízení chrání před poškozením.

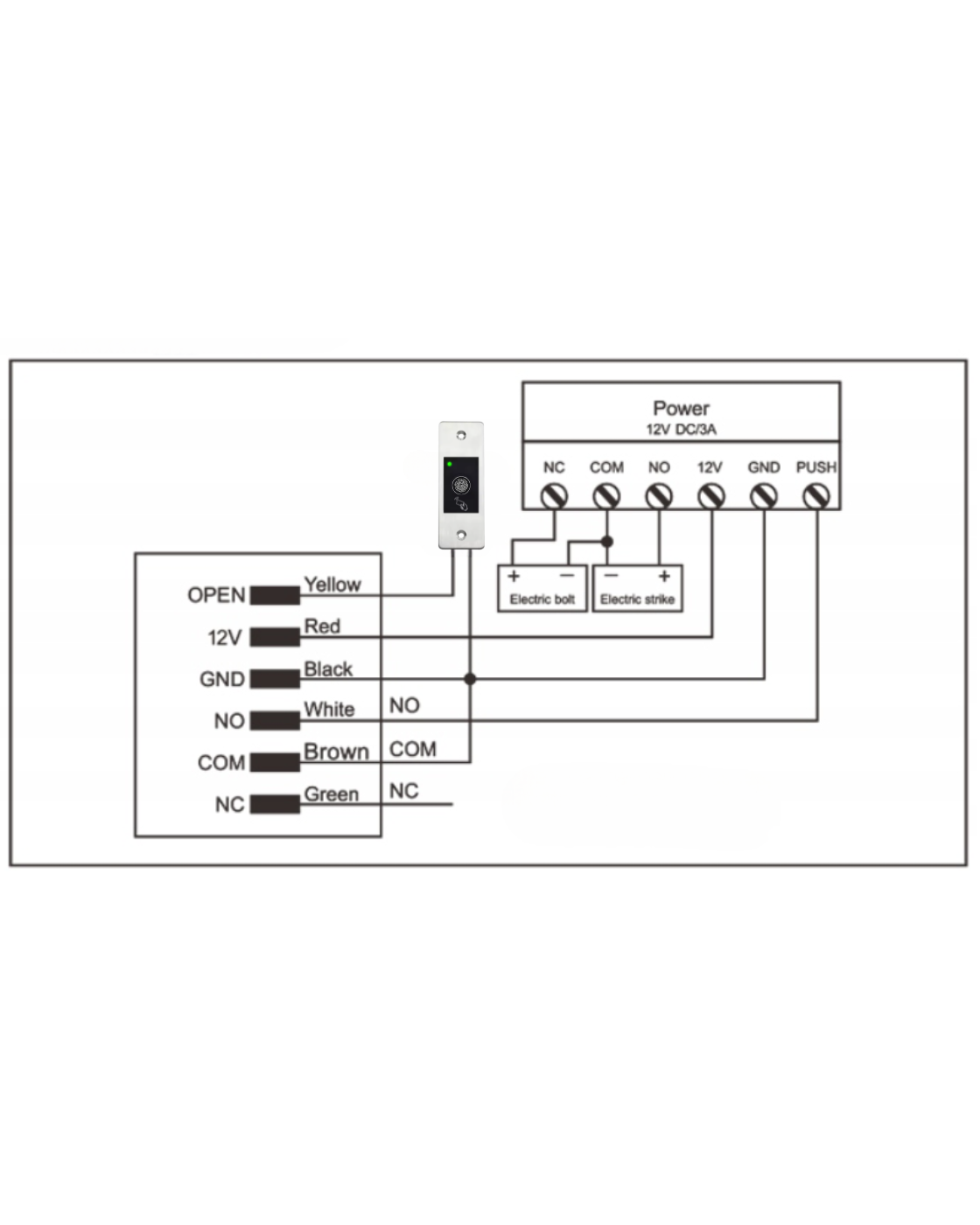

*Při použití specializovaného zdroje kontroly přístupu dioda není nutná a připojení probíhá přímo k odpovídajícím svorkám zdroje (NC, NO, COM, PUSH atd.).

Díky tomuto univerzálnímu schématu lze zařízení používat jak v jednoduchých domácích instalacích, tak v profesionálních systémech kontroly přístupu ve firmách, skladech, školách a jiných objektech.

Technická specifikace

• Kapacita uživatelů: 3000 karet
• Napájecí napětí: 9–24V DC (stejnosměrné, stabilizované)
• Klidový proud: ≤25mA
• Aktivní proud: ≤100mA
• Čtečka bezkontaktních karet:
• Technologie EM – bezkontaktní karta 125KHz
• Čtecí dosah – cca 2 cm
• Čtečka otisků prstů: Ano
• Připojení: Reléový výstup, Odchodové tlačítko (anglicky request to exit, REX)
• Relé:
• Doba sepnutí relé – 0–99 sekund (výchozí 5 sekund)
• Zatížení výstupu relé – maximálně 2A
• Pracovní teplota: -25℃ ~ 60℃ (-13℉ ~ 140℉)
• Provozní vlhkost: 20%RH ~ 98%RH
• Třída voděodolnosti: IP66
• Barva: Stříbrná a černá
• Materiál: Deska ze slitiny zinku

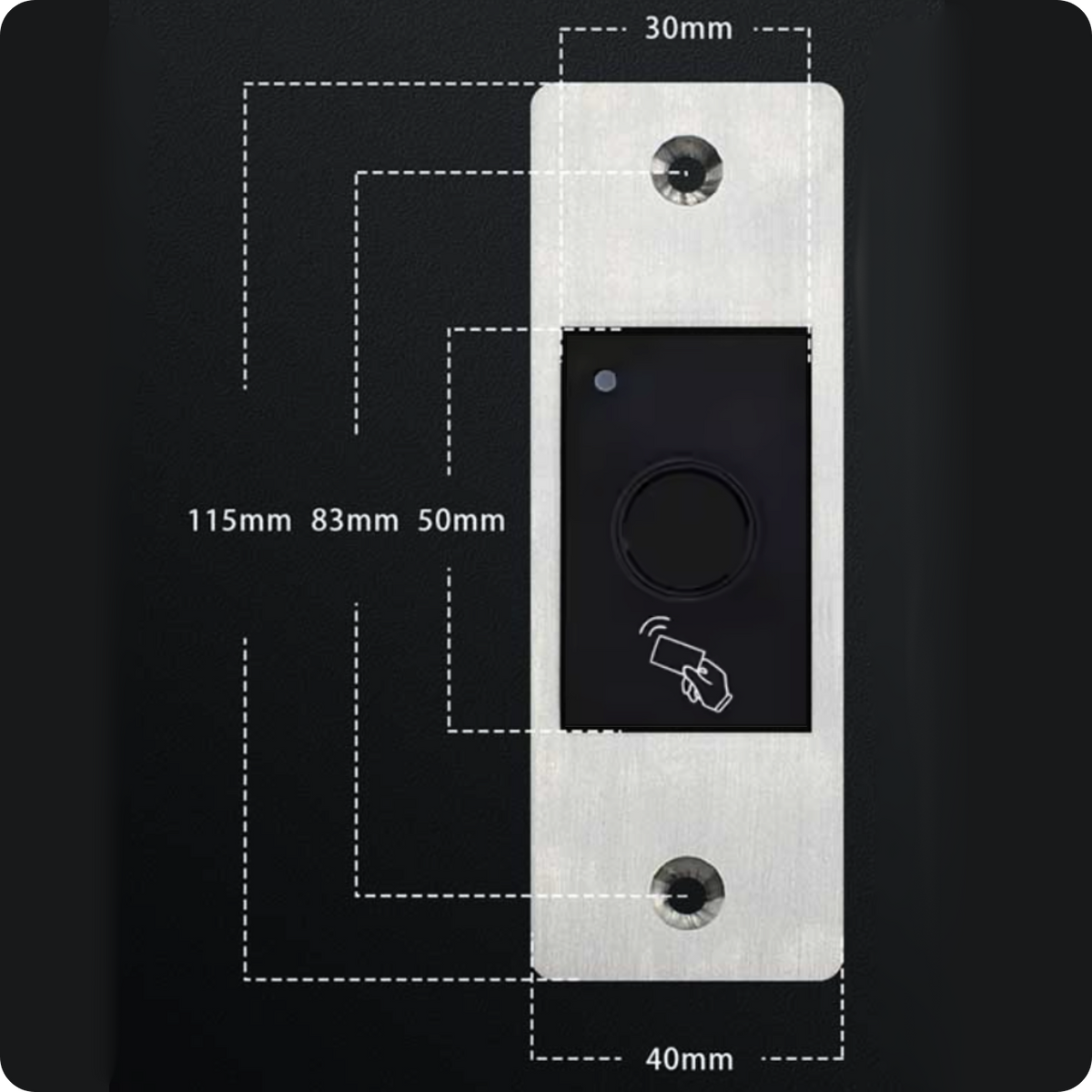

• Rozměry: 115 mm x 40 mm x 30 mm
• Hmotnost zařízení: 105 g

Sada obsahuje

• 1x Elektronický zámek F99
• 1x Přístupová karta Master Card
• 1x Sada montážního příslušenství
• 1x Návod k obsluze

Návod v českém jazyce v elektronické verzi je k dispozici v příloze ke stažení. Naleznete jej pod naším popisem produktu.
