Videozvonek JD-S5-M Tuya Smart černý

Klíčové vlastnosti

• Velká, jasná 7" obrazovka – Snadno rozpoznáte obličej a detaily, barevný displej, dotyková tlačítka, regulace hlasitosti a jasu.
• Široký úhel kamery 140° – Objektiv zabírá celý monitorovaný vstup; v sadě držák umožňující montáž pod úhlem, čímž nasměrujete objektiv na vstup.
• Obousměrná komunikace – Pohodlně si promluvíte se svými hosty, zatímco stojíte u obrazovky.
• Ovládání branky a brány – Přímo z obrazovky a z mobilní aplikace.
• Oznámení a vzdálené přijímání – Okamžitá oznámení o stisknutí zvonku a možnost hovoru/otevření přímo z aplikace, i když nejste doma.
• Fotografie nebo video po zazvonění – Krátké video klipy nebo fotografie po detekci pohybu, díky čemuž víte, kdo a kdy byl před domem.
• Podpora síťových kamer – Možnost připojení IP kamer a náhled přímo na obrazovce monitoru.
• Bezkontaktní otevírání – Bezklíčově pomocí přívěsku nebo bezkontaktní karty.

• Neomezené rozšíření – Perfektní přehled v každém patře nebo v kanceláři, spravovaný jednou sadou. K jednomu monitoru připojíte dva další.
• Voděodolnost – Venkovní jednotka odolná proti dešti, prachu a vandalismu; stvořená pro práci za jakýchkoliv podmínek.
• Rychlá a snadná montáž – Jasné označení, 4-vodičová technologie, plný montážní návod. V sadě: nástěnný držák, dedikovaný napájecí adaptér, RFID čipy a sada kabeláže.
• Noční režim – Hosty rozpoznáte i v naprosté tmě díky diskrétnímu infračervenému přísvitu.
• Aktuální počasí – Povětrnostní podmínky a teplota viditelné hned po pohledu na monitor.
• Zabezpečení a alarm – Možnost nastavení hesla na monitor, systém proti sabotáži venkovních stanic a alarmové vstupy v monitoru (12V GND IN1, IN2) pro připojení alarmu.
• Polské rozhraní – Celý systém v polštině, intuitivní a srozumitelný pro každého.

Instalace

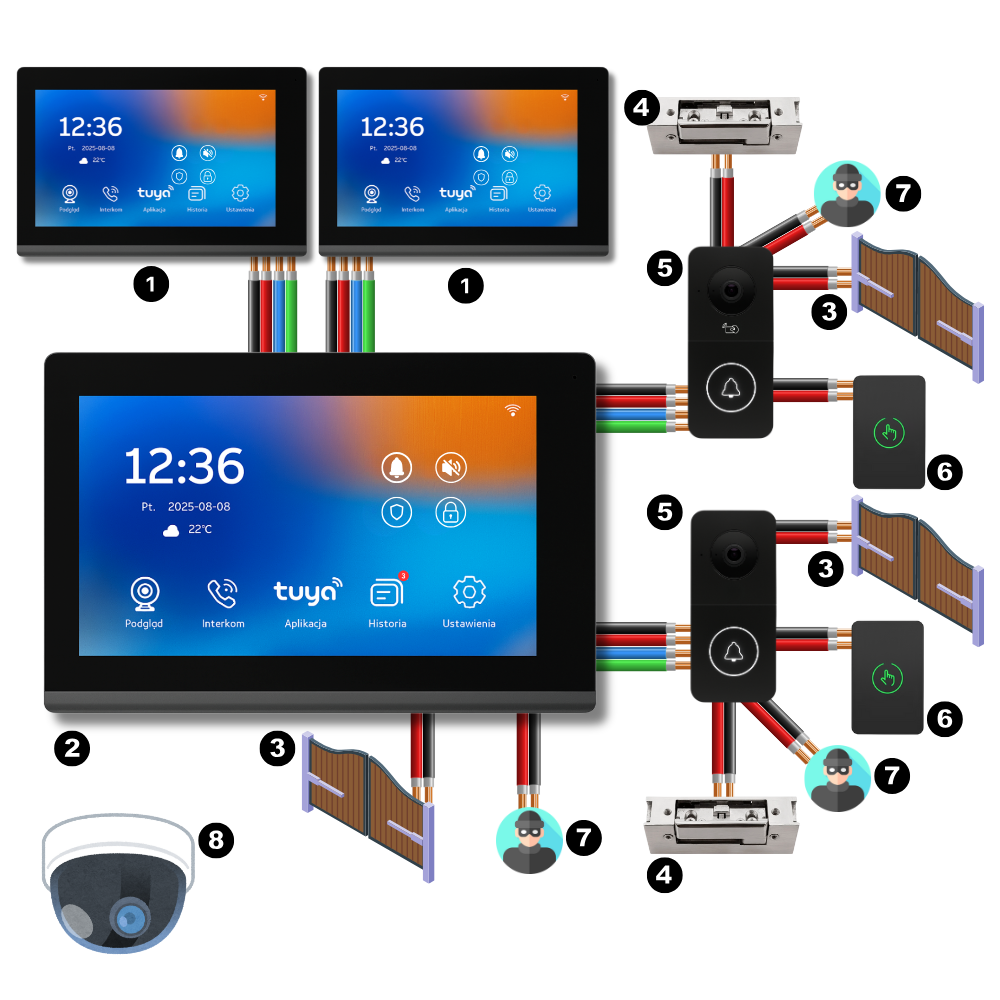

Celý systém funguje na čtyřvodičové lince (napájení + audio-video). Stačí ji vést od hlavní jednotky k venkovním panelům a – v případě potřeby – dále k dalším monitorům.

1. Další vnitřní jednotky (1) – k jedné 4-vodičové ústředně můžete připojit až dva další monitory, abyste měli přehled a ovládání např. v patře nebo v kanceláři.
2. Hlavní jednotka (2) – 7″ obrazovka, ze které mluvíte s hostem, otevíráte branku/bránu a nastavujete systém.
3. Výstup na bránu (3) – samostatné relé umožňuje jedním dotykem otevřít vjezdovou bránu nebo garážová vrata.
4. Elektrické zámky (4) – zámky montované v brance; každý napájený přes svůj venkovní panel, můžete také uvolnit přímo z obrazovky monitoru.
5. Venkovní jednotky (5) – jednotky u branky s kamerou a čtečkou RFID; každý má dvě relé pro samostatné připojení brány a elektrického zámku, tlačítka odchodu a systému proti sabotáži.
6. Tlačítka odchodu (6) – montovaná z vnitřní strany pozemku, umožňují členům domácnosti samostatné otevření branky při odchodu.
7. Alarmový systém (7) – dodatečné zabezpečení systému proti sabotáži, doplňkové alarmové senzory.
8. IP kamery (8) – možnost připojení neomezeného množství síťových kamer díky protokolu ONVIF.

Důležité – použijte správný kabel!

Vzhledem k digitálnímu přenosu signálu ve videotelefonu je nutné použít kabel typu UTP kroucená dvojlinka, nejlépe 8-žilový, nebo jiný kabel, ve kterém jsou žíly kroucené v párech.

V případě instalace vedené venku zvláště doporučujeme použití stíněné a gelové kroucené dvojlinky, přizpůsobené pro provoz v náročnějších podmínkách.

Způsob vedení a výběr kabelů mají přímý vliv na správné fungování zařízení. Použití běžného kabelu s žilami vedenými paralelně může způsobovat rušení přenosu, problémy s obrazem nebo zvukem, nestabilní chod zařízení, a také další nesrovnalosti v komunikaci mezi monitorem a venkovní stanicí.

Je zakázáno zdvojovat žíly, spojovat několik žil paralelně nebo tímto způsobem uměle zvyšovat průřez kabelu. Každý signál by měl být veden podle schématu, s využitím správného páru vodičů. Spojování několika žil do jedné dráhy může narušit parametry přenosu a vést k nesprávnému fungování systému.

Pokud není možnost použít standardní UTP kroucenou dvojlinku, je třeba použít alespoň kabel, jehož žíly jsou krouceny v párech, např. vhodný telekomunikační kabel.

Nedoporučujeme montáž videotelefonu na náhodný vícežilový kabel bez kroucených párů ani na instalaci, ve které byly žíly zdvojeny za účelem zvýšení průřezu.

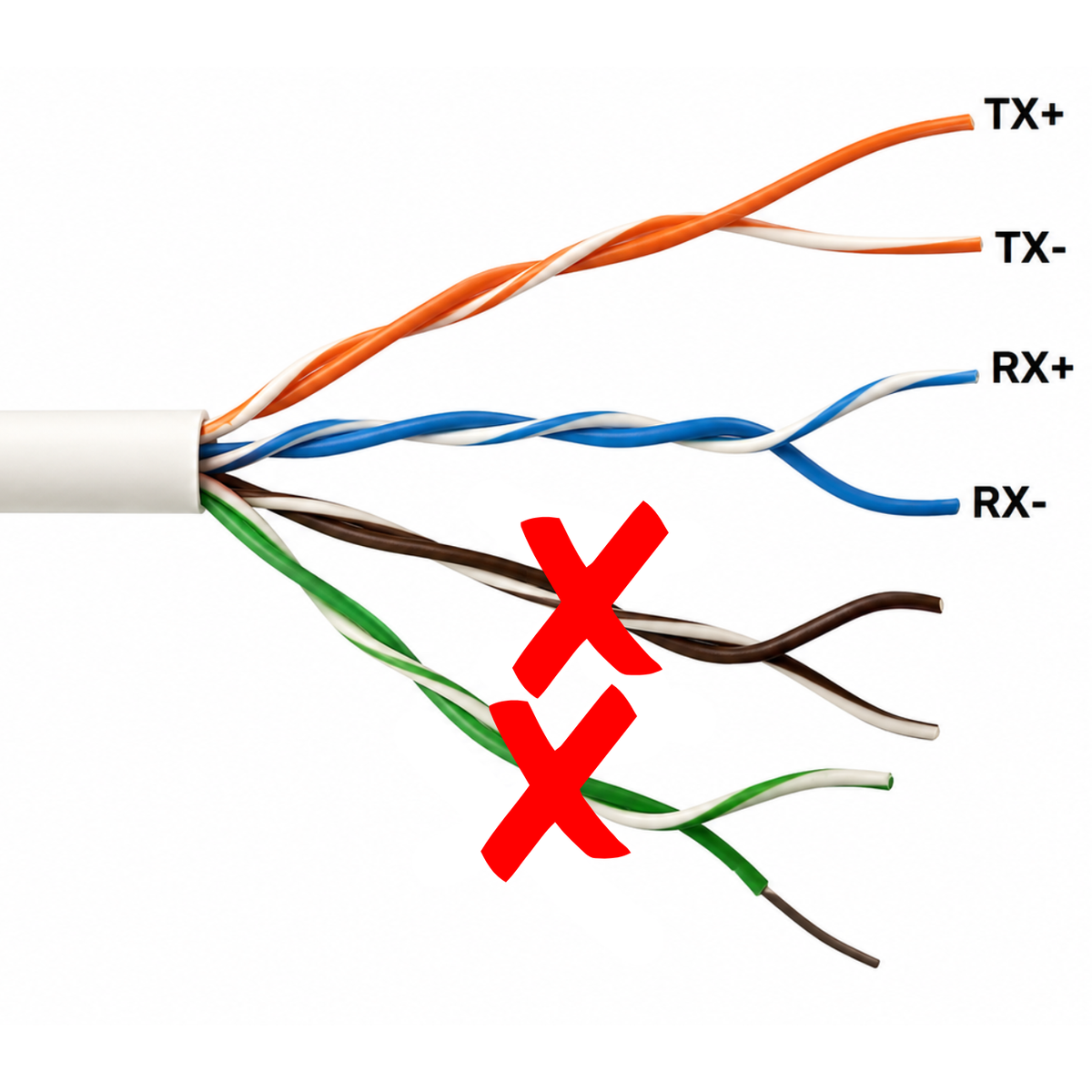

Tato ilustrace ukazuje příklad způsobu využití kroucených párů vodičů. Zachování párů má význam pro omezení rušení a stabilní chod systému.

Technická specifikace

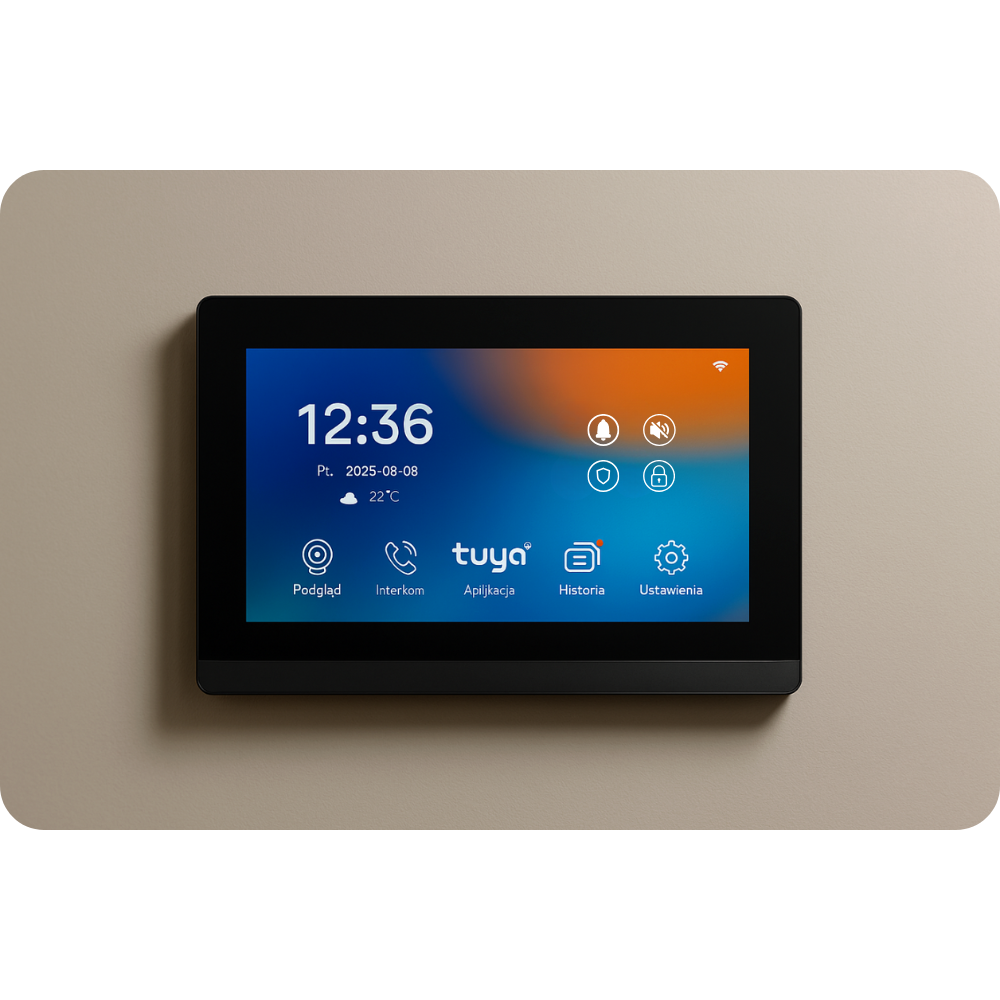

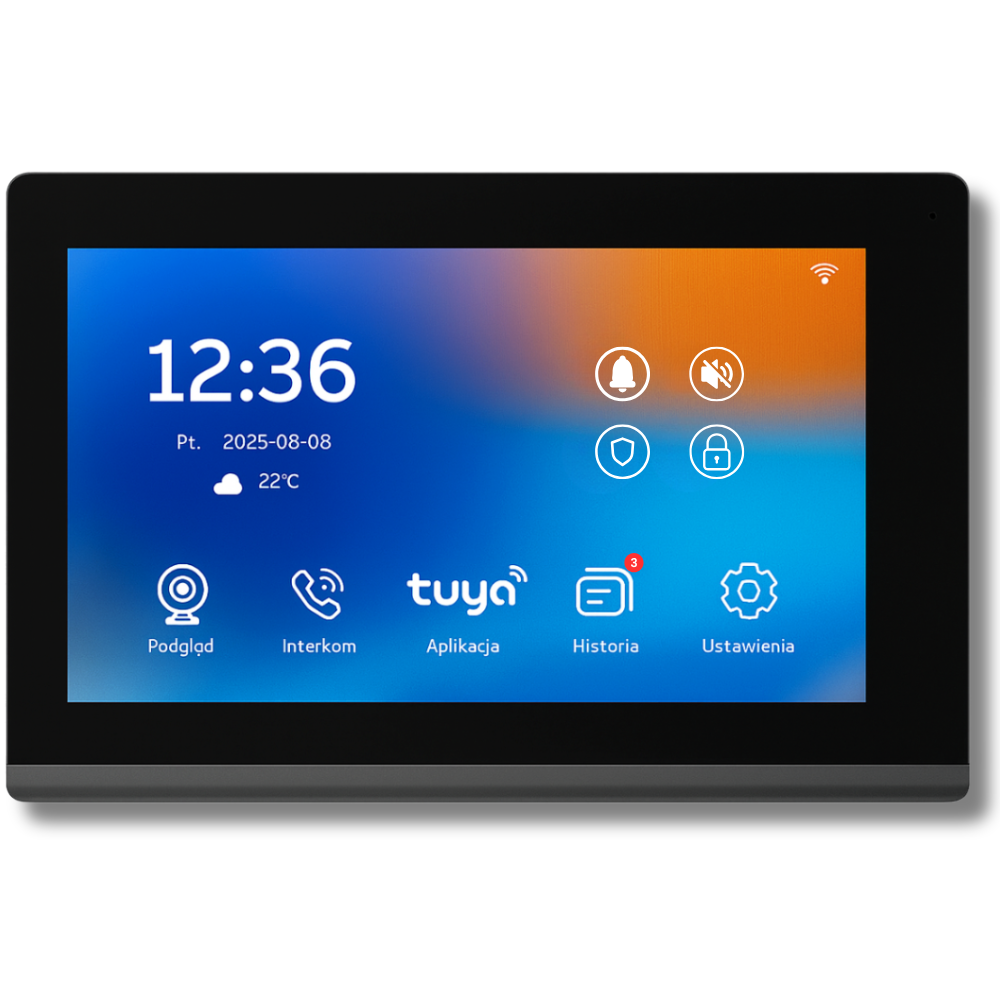

Vnitřní monitor

• Displej / rozlišení: 7″ LCD, 1024×600
• Audio: Obousměrné, vestavěný mikrofon a reproduktor
• Vyzváněcí tóny: 15 melodií, regulace hlasitosti
• Podpora sady: Max 3 vnitřní monitory
• Napájení: Napájecí adaptér DC 12–18 V (v sadě)
• Provozní teplota: –20 °C … +70 °C
• Externí paměť: Micro SD až 128 GB

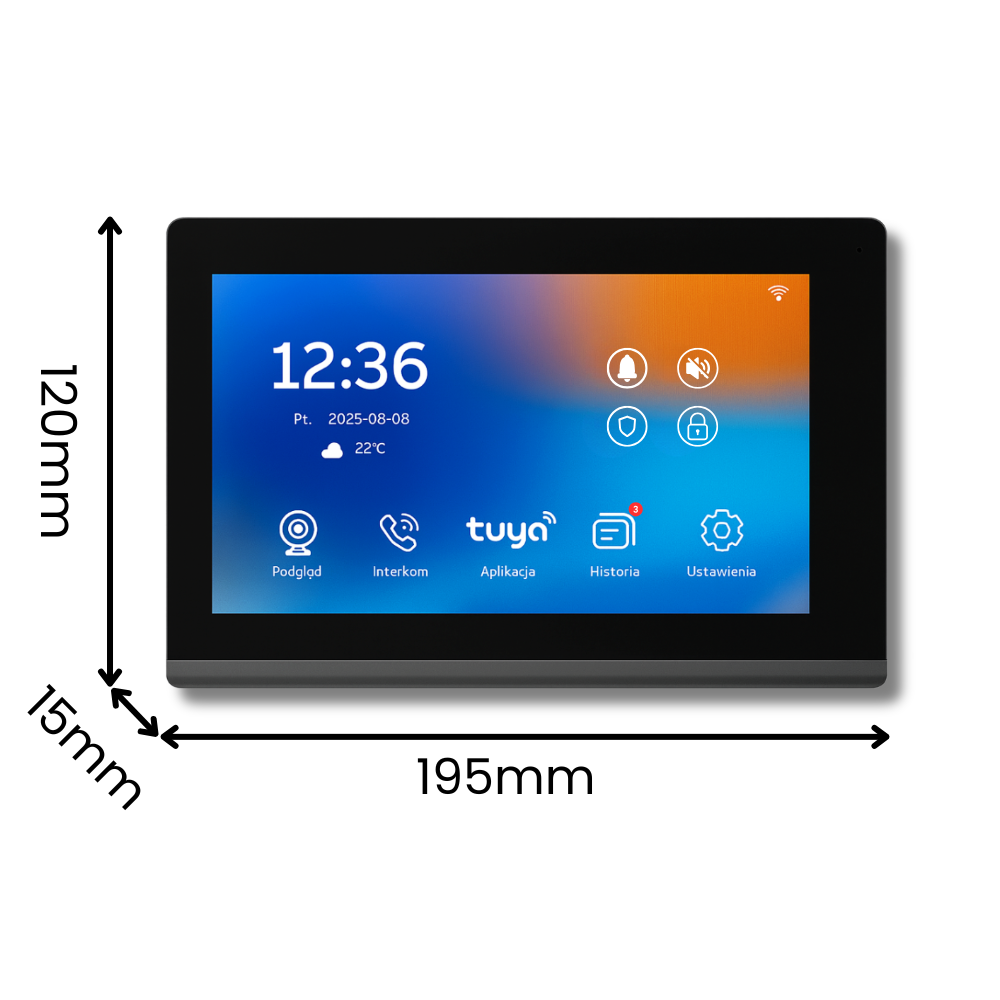

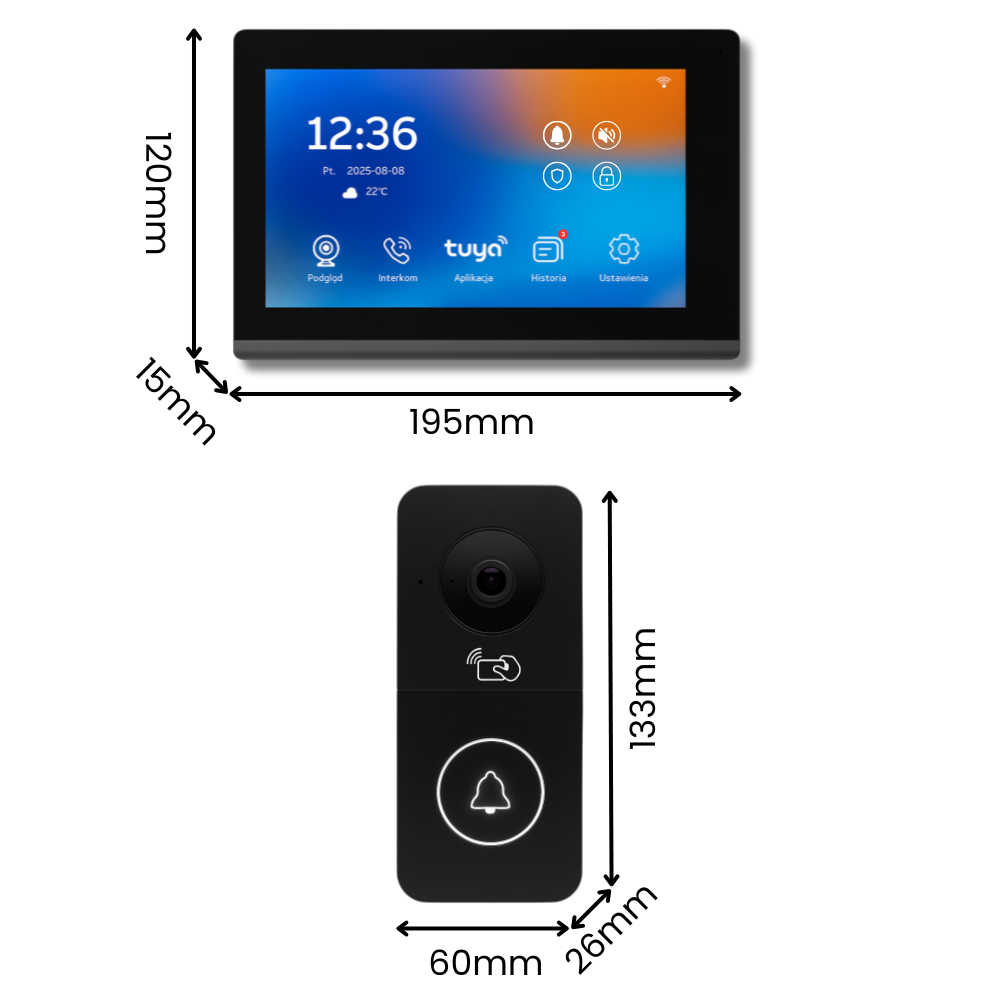

• Rozměry: 195 x 120 x 15 mm

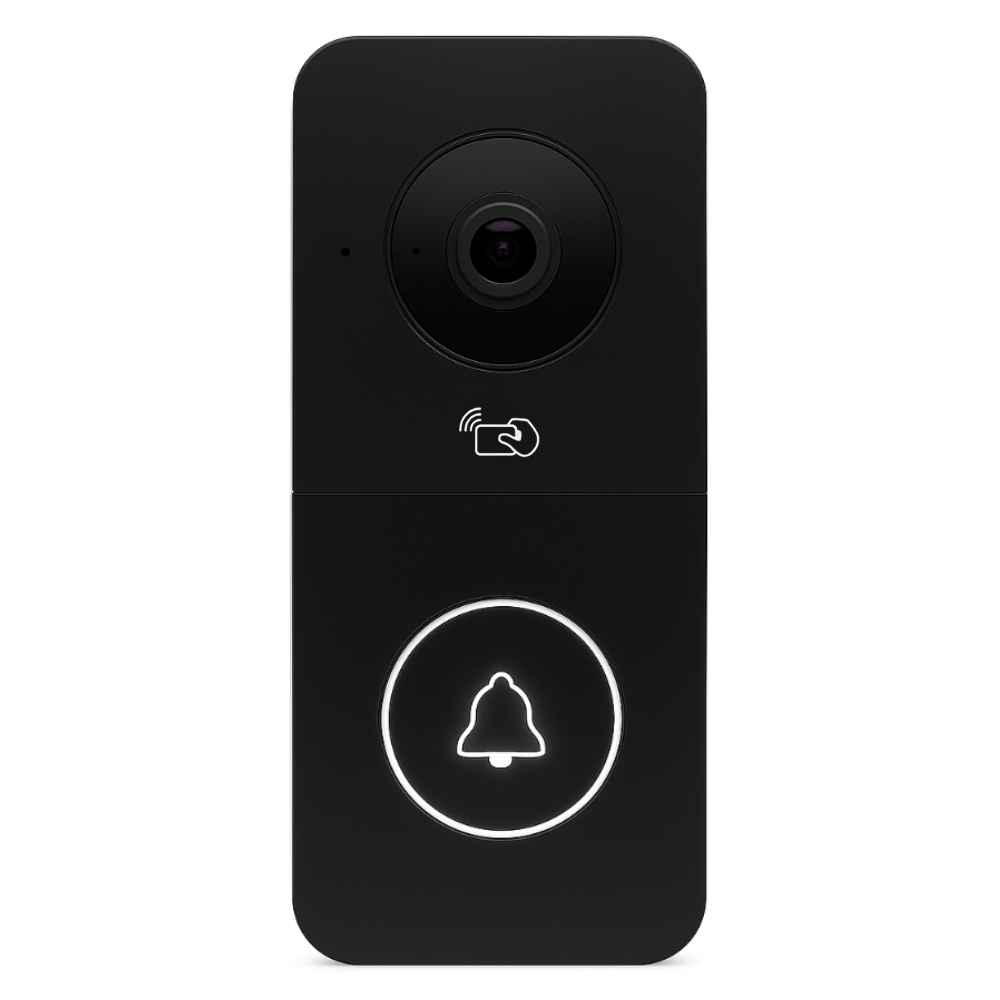

Venkovní panel

• Senzor / rozlišení: 1/3″ CMOS, 2 MP (800 TVL)
• Objektiv / úhel: 3,7 mm pinhole, 140° (D-FOV)
• Noční osvětlení: IR diody 940 nm
• Audio: Obousměrné, reproduktor + mikrofon
• Ovládání zámků/brány: 2 relé (NO/NC)
• Otevírání RFID: IC karty 13.56MHz, 5 kusů v sadě
• Třída voděodolnosti: IP55
• Napájení: Z monitoru nebo externí ve sloupku (DC 12–18 V)
• Provozní teplota: –40 °C … +70 °C
• Rozměry: 140 x 45 x 30 mm

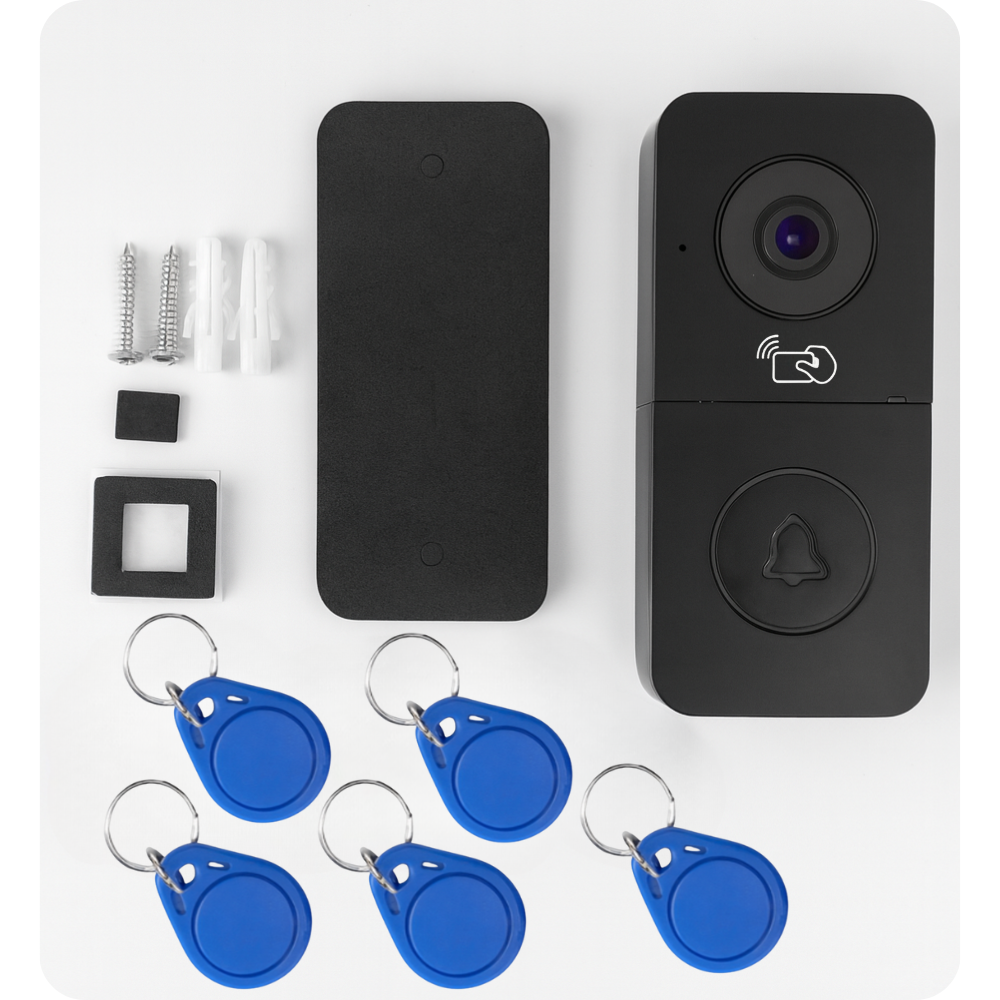

Sada obsahuje

• 1x Venkovní stanice videotelefonu JD-S5-B Černá
• 1x Montážní příslušenství
• 1x Oboustranná páska
• 5x RFID čip 13.56 MHz

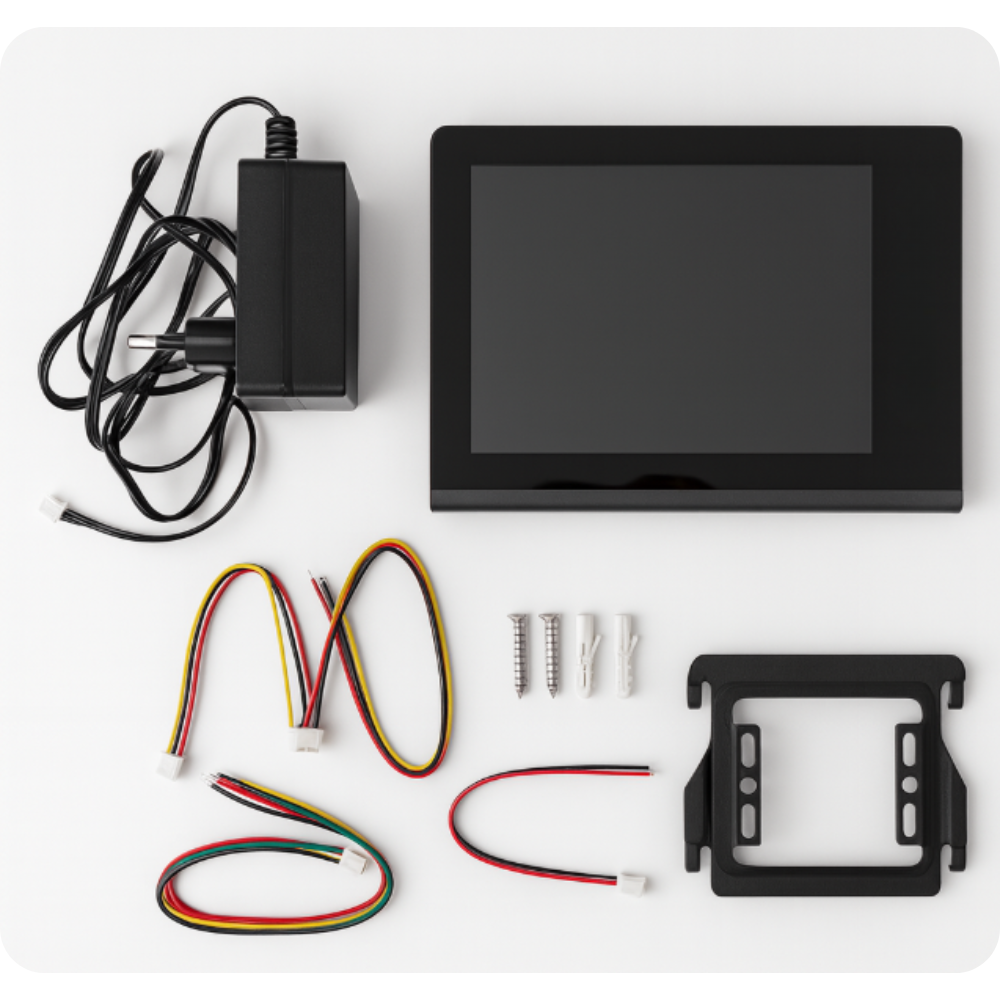

• 1x Vnitřní stanice videotelefonu JD-S5-M Černá
• 1x Montážní příslušenství
• 5x RFID čip 13.56 MHz
• 1x Montážní držák
