Podomítkové vý stupní tlačítko S86L

Prodejní cena201,00 Kč

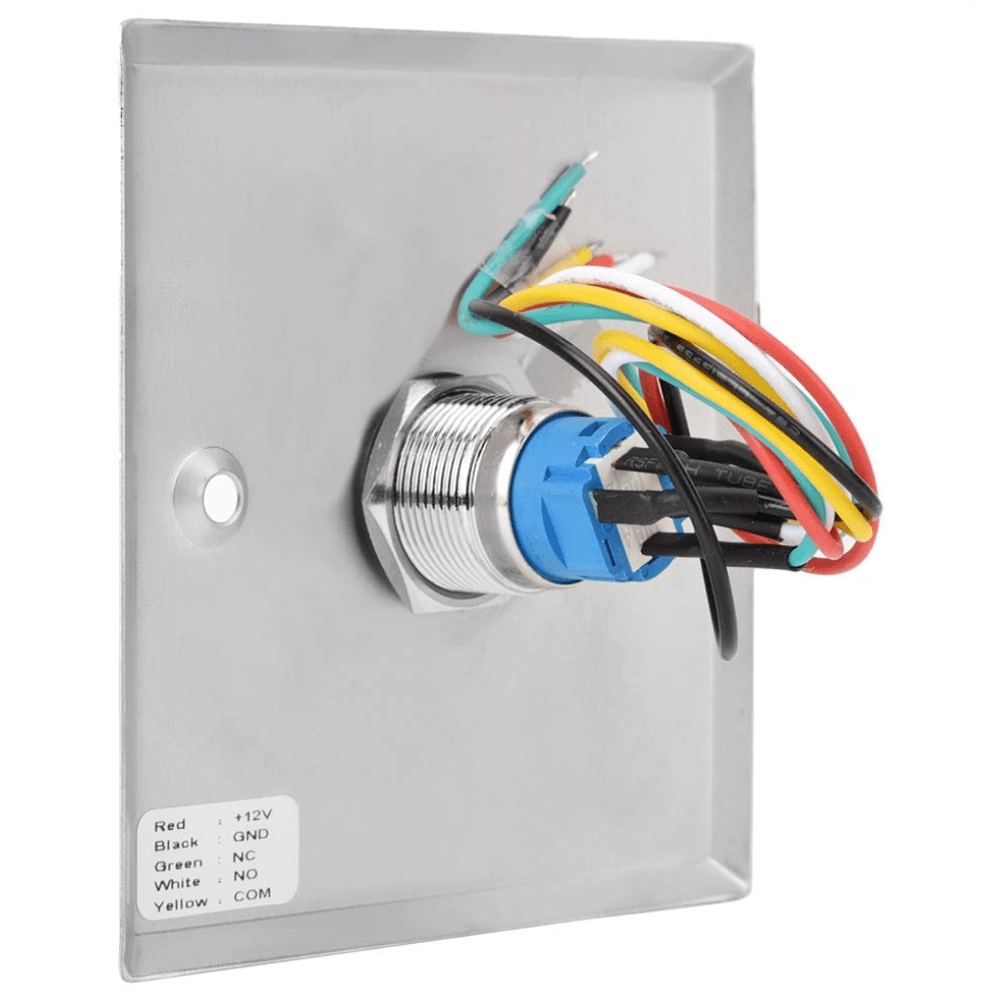

Odchodové tlačítko S86L značky Spreest pro systémy kontroly vstupu je robustní a spolehlivé řešení, které umožňuje rychlé a snadné otevření připojeného elektrického zámku.

Toto tlačítko, navržené s ohledem na odolnost a eleganci, je ideálním doplňkem každého systému kontroly vstupu.

Dalším vylepšením je podsvícení tlačítka, které dobře poslouží při slabém osvětlení nebo v noci.

Technická specifikace

  • Typ kontaktu: NO, monostabilní
  • Typ produktu: Odchodové tlačítko venkovní/vnitřní
  • Montáž: Na omítku
  • Montážní průměr: 19 mm
  • Zatížitelnost kontaktů: 3 A / 12-24 V AC/DC
  • Materiál: Nerezová ocel
  • Stupeň krytí: IP40 (doporučuje se pro vnitřní použití)
  • Podsvícení tlačítka: Ano
  • Barva: Stříbrná
  • Projektovaná životnost: 100 000 stisknutí

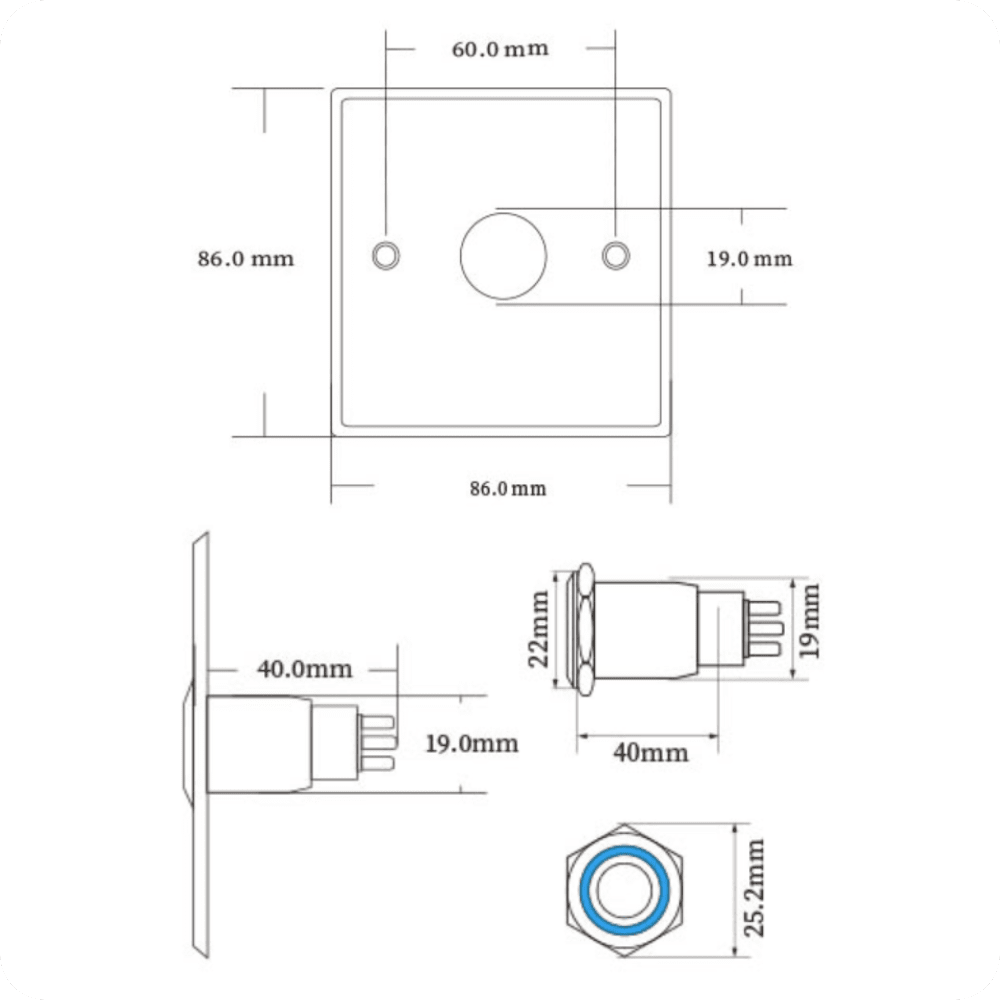

  • Rozměry: 86 x 86 mm
  • Hmotnost: 0,085 kg

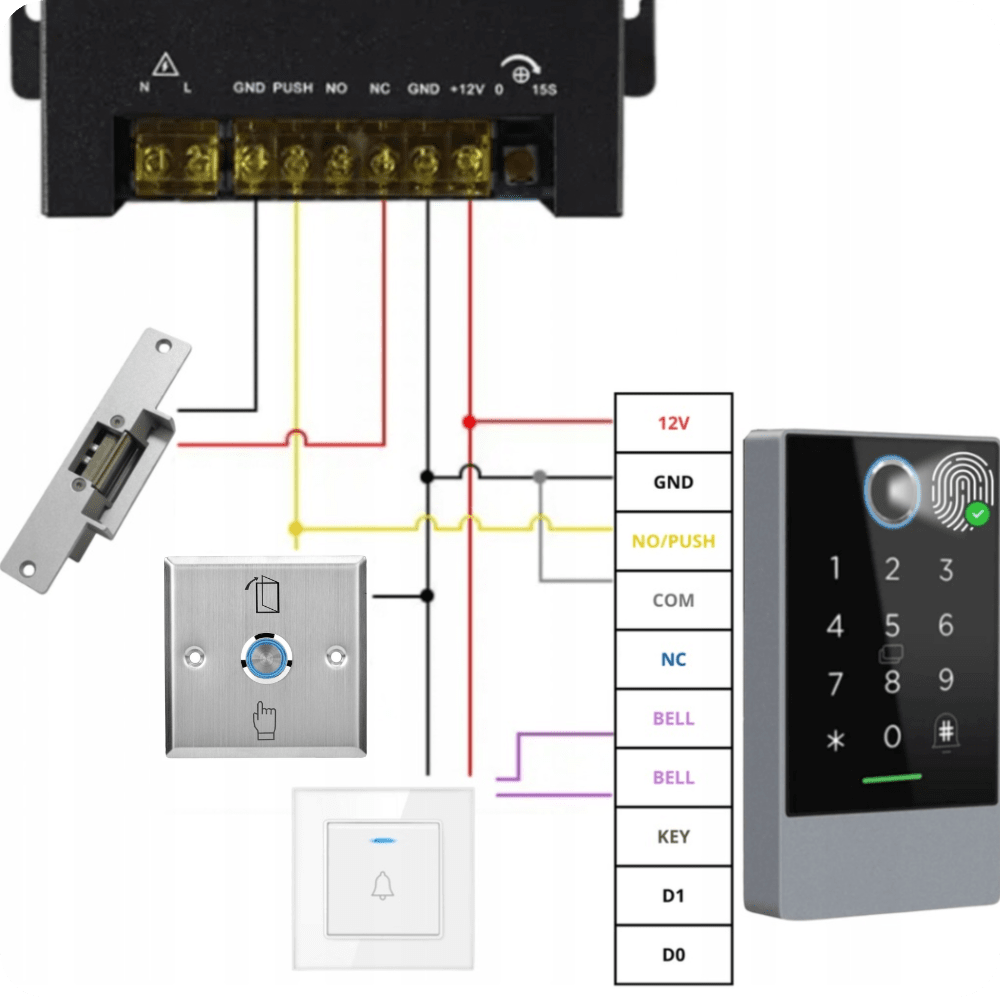

Příklad scénáře integrace odchodového tlačítka se systémem kontroly vstupu

1. Připojení napájení:

Vstup napájení: Ke svorkám L a N napájecího kontroléru jsou připojeny fázový (modrý) a nulový (červený) vodič napájení (AC 230V 50Hz).

2. Připojení elektrického zámku (elektrozápadky):

Výstup NO (Normally Open): Výstup NO (žlutý vodič) napájecího kontroléru je připojen k jednomu konci elektrozápadky.

Výstup COM (Common): Výstup COM (černý vodič) napájecího kontroléru je připojen k druhému konci elektrozápadky. Po aktivaci se obvod uzavře a odblokuje elektrozápadku.

3. Připojení odchodového tlačítka:

Odchodové tlačítko: Odchodové tlačítko (DOOR EXIT) je připojeno ke svorkám PUSH (žlutý vodič) a GND (černý vodič) na napájecím kontroléru. Stisknutí tlačítka otevře zámek, což umožní výstup z místnosti.

4. Připojení kódového zámku:

Napájení kódového zámku: Výstupy +12V (červený vodič) a GND (černý vodič) napájecího kontroléru jsou připojeny k odpovídajícím svorkám kódového zámku, čímž je zajištěno napájení zařízení.

Ovládání zámku: Výstupy NO/PUSH (žlutý vodič) a COM (šedý vodič) napájecího kontroléru jsou připojeny k odpovídajícím svorkám kódového zámku, což umožňuje ovládat zámek pomocí zadávaného kódu.

5. Připojení drátového dveřního zvonku:

Zvonek: Vodiče zvonku jsou připojeny ke svorkám BELL (fialový vodič) na napájecím kontroléru, což umožňuje zvukovou signalizaci při pokusu o vstup.

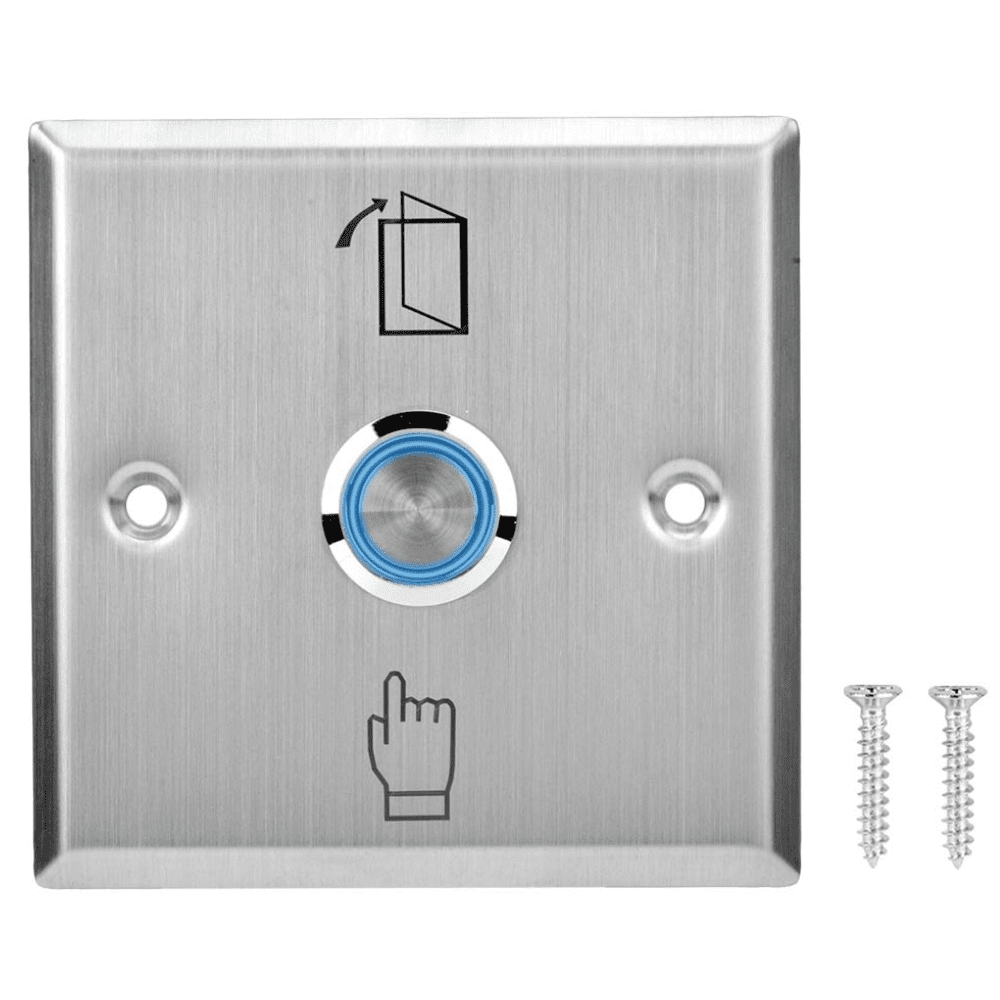

Sada obsahuje

  • 1x Odchodové tlačítko EB-12A
  • 1x Sada montážního příslušenství

V naší nabídce naleznete další komplementární produkty pro systémy kontroly vstupu.
