Odchodové tlačítko S28LS monostabilní

Prodejní cena126,00 Kč

Doplňkové produkty

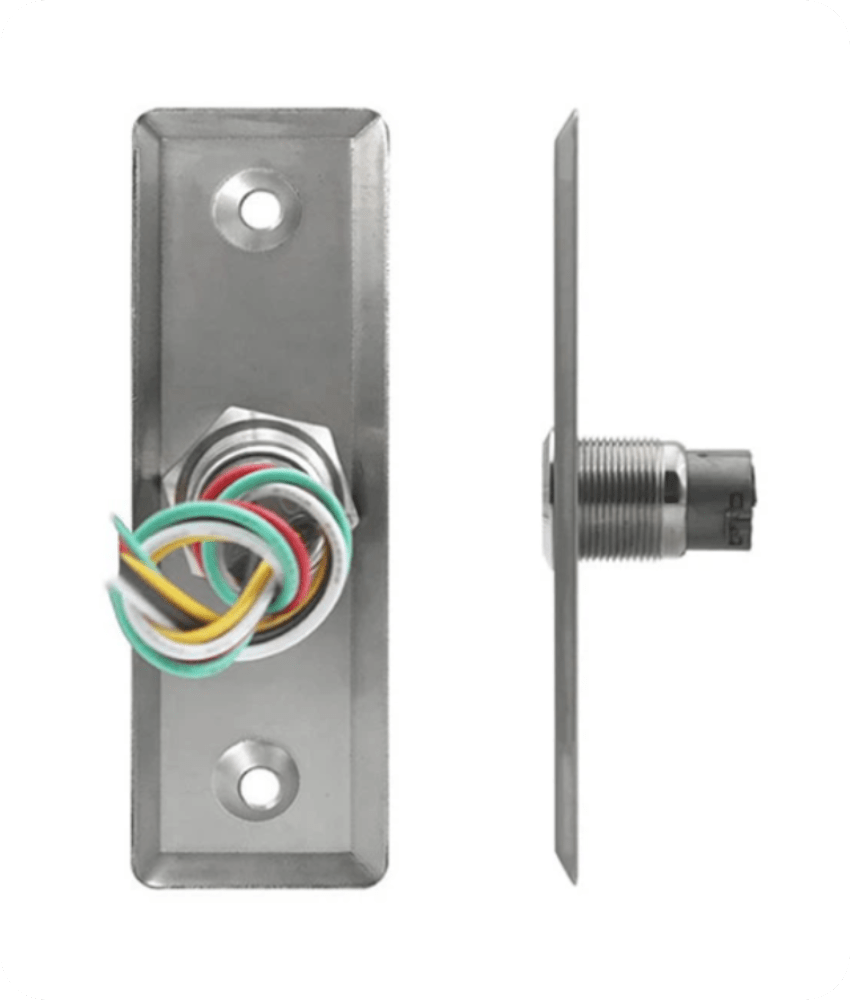

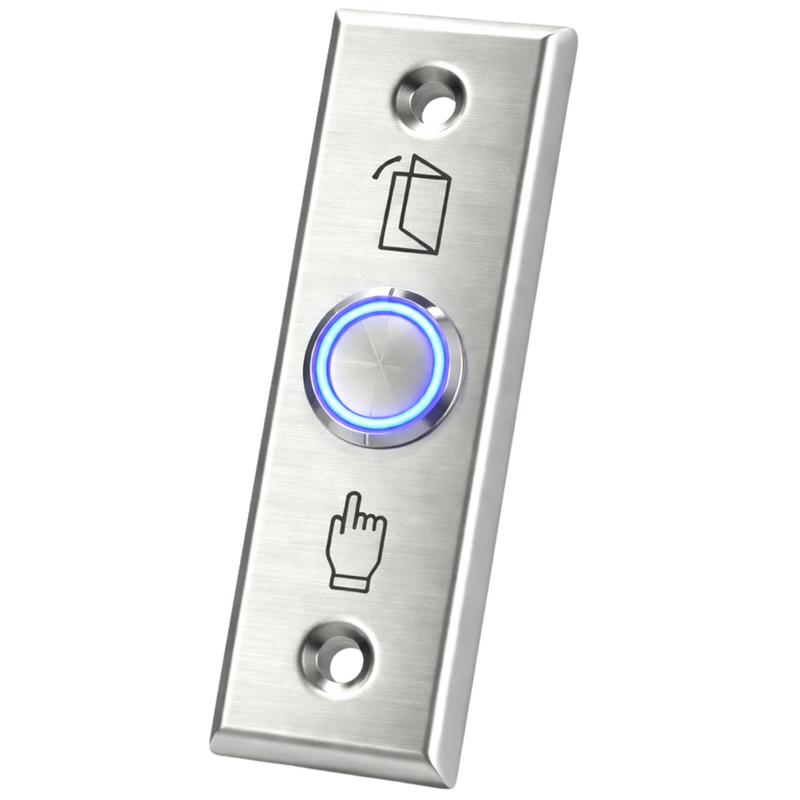

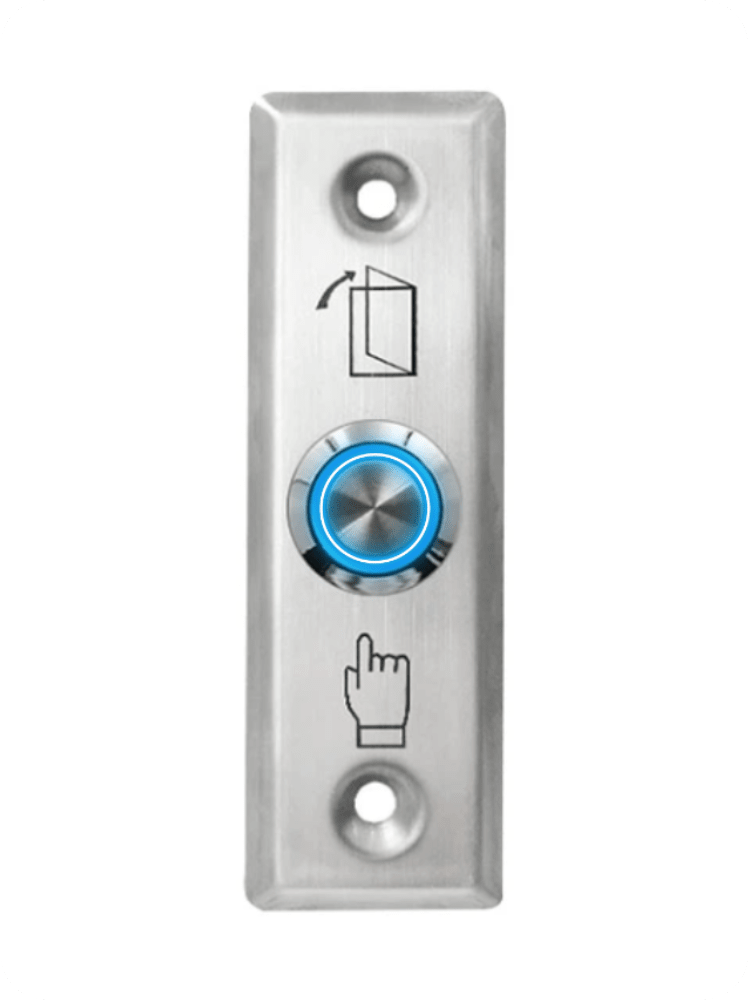

Odchodové tlačítko značky Spreest pro systémy kontroly vstupu je robustní a spolehlivé řešení, které umožňuje rychlé a snadné otevírání připojeného elektrického zámku. Toto tlačítko, navržené s ohledem na odolnost a eleganci, je ideálním doplňkem pro každý systém kontroly vstupu.

Další výhodou je podsvícení tlačítka, které oceníte při slabém osvětlení nebo v noci.

Specifikace

  • Typ kontaktu: NO, monostabilní
  • Typ produktu: Odchodové tlačítko vnější/vnitřní
  • Montáž: Na omítku
  • Zatížitelnost kontaktů: 3 A / 12-24 V AC/DC
  • Materiál: Nerezová ocel
  • Stupeň krytí: IP40 (doporučeno pro vnitřní použití)
  • Podsvícení tlačítka: Ano
  • Barva: Stříbrná
  • Projektovaná životnost: 500 000 stisknutí
  • Hmotnost: 0,03 kg

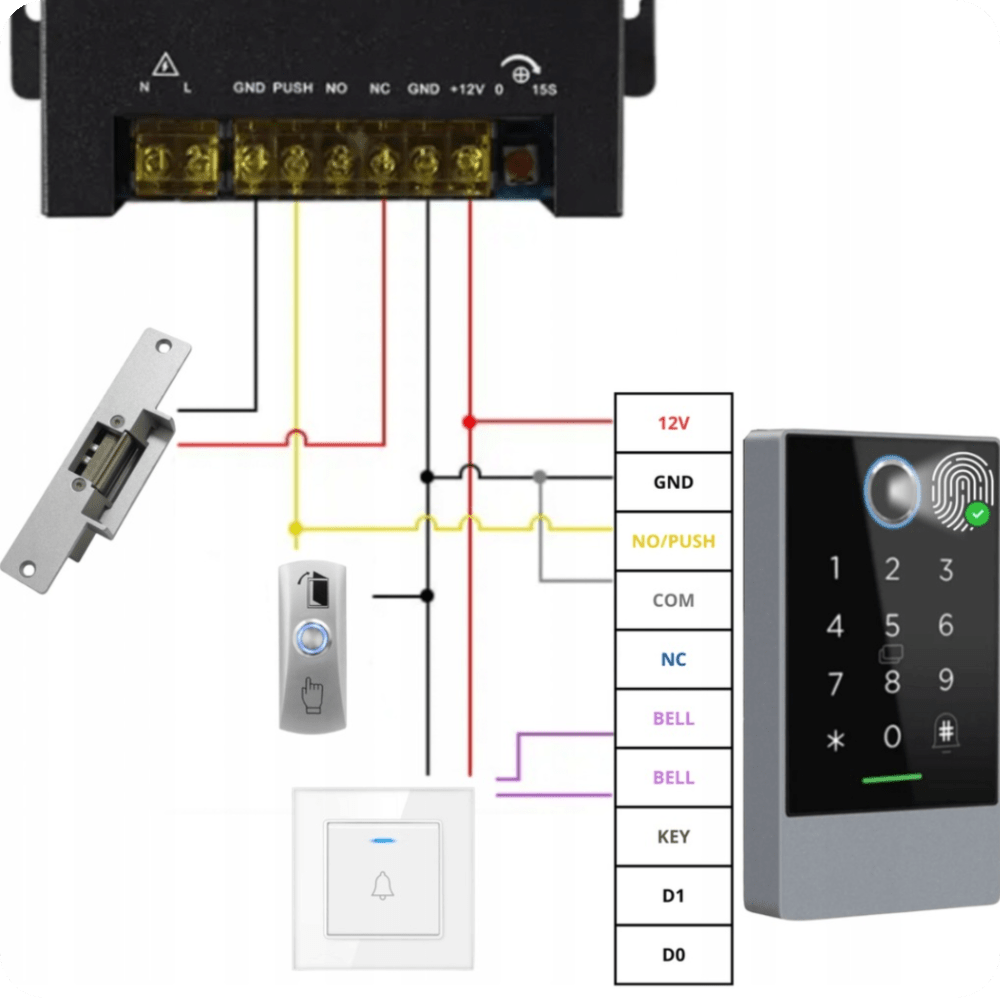

Příklad scénáře integrace odchodového tlačítka se systémem kontroly vstupu

1. Připojení napájení:

Vstup napájení: Ke svorkám L a N napájecího kontroléru jsou připojeny fázový (modrý) a nulový (červený) vodič napájení (AC 230V 50Hz).

2. Připojení elektrického zámku (elektro-otvírače):

Výstup NO (Normálně otevřený): Výstup NO (žlutý vodič) napájecího kontroléru je připojen k jednomu konci elektrického zámku.

Výstup COM (Společný): Výstup COM (černý vodič) napájecího kontroléru je připojen k druhému konci elektrického zámku. Po aktivaci se obvod uzavře a odblokuje elektrický zámek.

3. Připojení odchodového tlačítka:

Odchodové tlačítko: Odchodové tlačítko (DOOR EXIT) je připojeno ke svorkám PUSH (žlutý vodič) a GND (černý vodič) na napájecím kontroléru. Stisknutí tlačítka otevře zámek, což umožní odchod z místnosti.

4. Připojení kódového zámku:

Napájení kódového zámku: Výstupy +12V (červený vodič) a GND (černý vodič) napájecího kontroléru jsou připojeny k příslušným svorkám kódového zámku a zajišťují napájení zařízení.

Ovládání zámku: Výstupy NO/PUSH (žlutý vodič) a COM (šedý vodič) napájecího kontroléru jsou připojeny k příslušným svorkám kódového zámku, což umožňuje ovládat zámek pomocí zadání kódu.

5. Připojení drátového dveřního zvonku:

Zvonek: Vodiče zvonku jsou připojeny ke svorkám BELL (fialový vodič) na napájecím kontroléru, což umožňuje zvukovou signalizaci při pokusu o vstup.

Sada obsahuje

  • 1x Odchodové tlačítko EB-12A
  • 1x Sada montážního příslušenství

V naší nabídce naleznete další doplňkové produkty pro systémy kontroly vstupu.
