Drátový domovní telefon JD-3221RN

Klíčové funkce

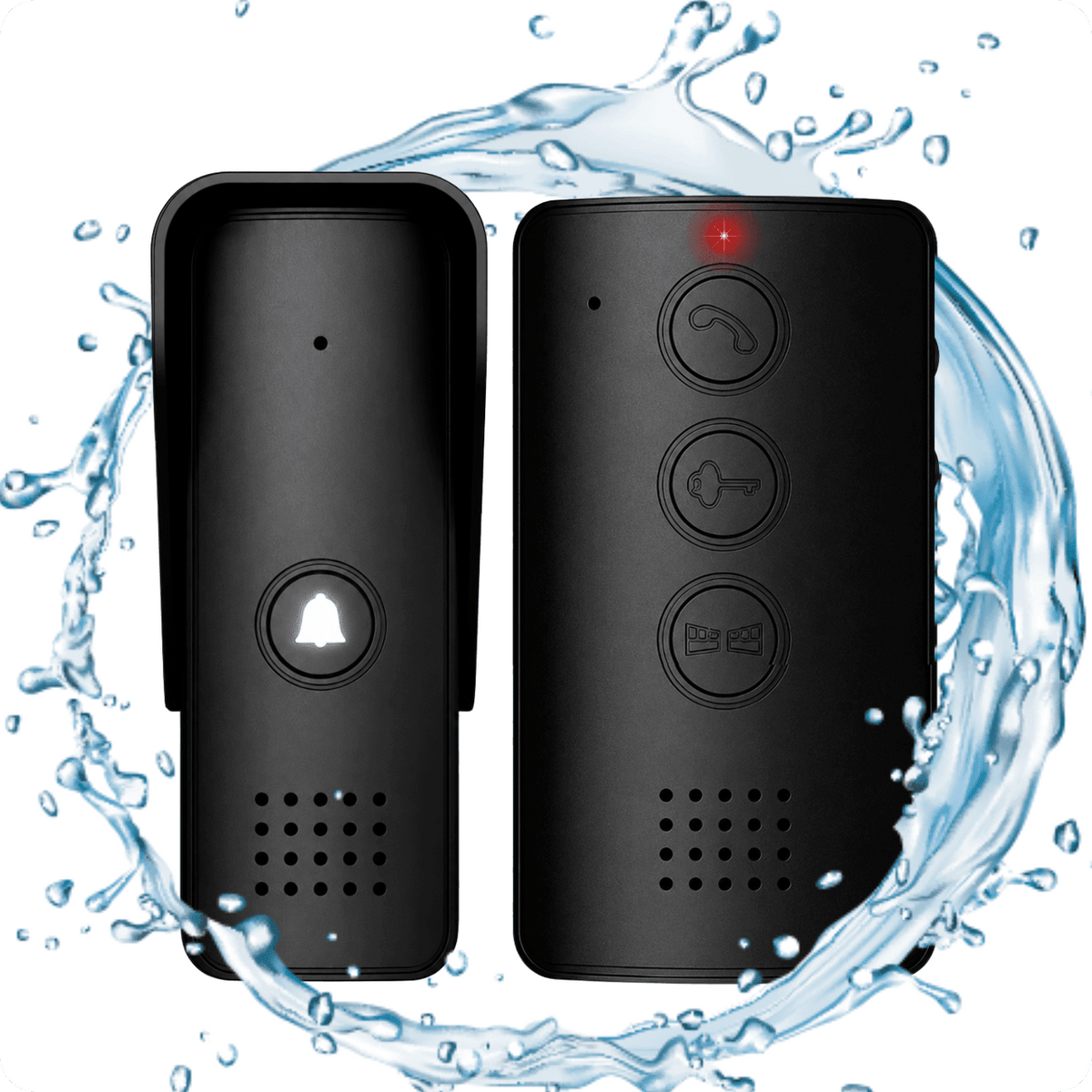

1. Vodotěsnost IP44 – Domovní telefon je odolný vůči dešti a stříkající vodě, díky čemuž je ideální pro venkovní použití.

2. Obousměrná hlasová komunikace – Hovořte s osobou u vstupu v reálném čase — vy slyšíte návštěvníka a on slyší vás.

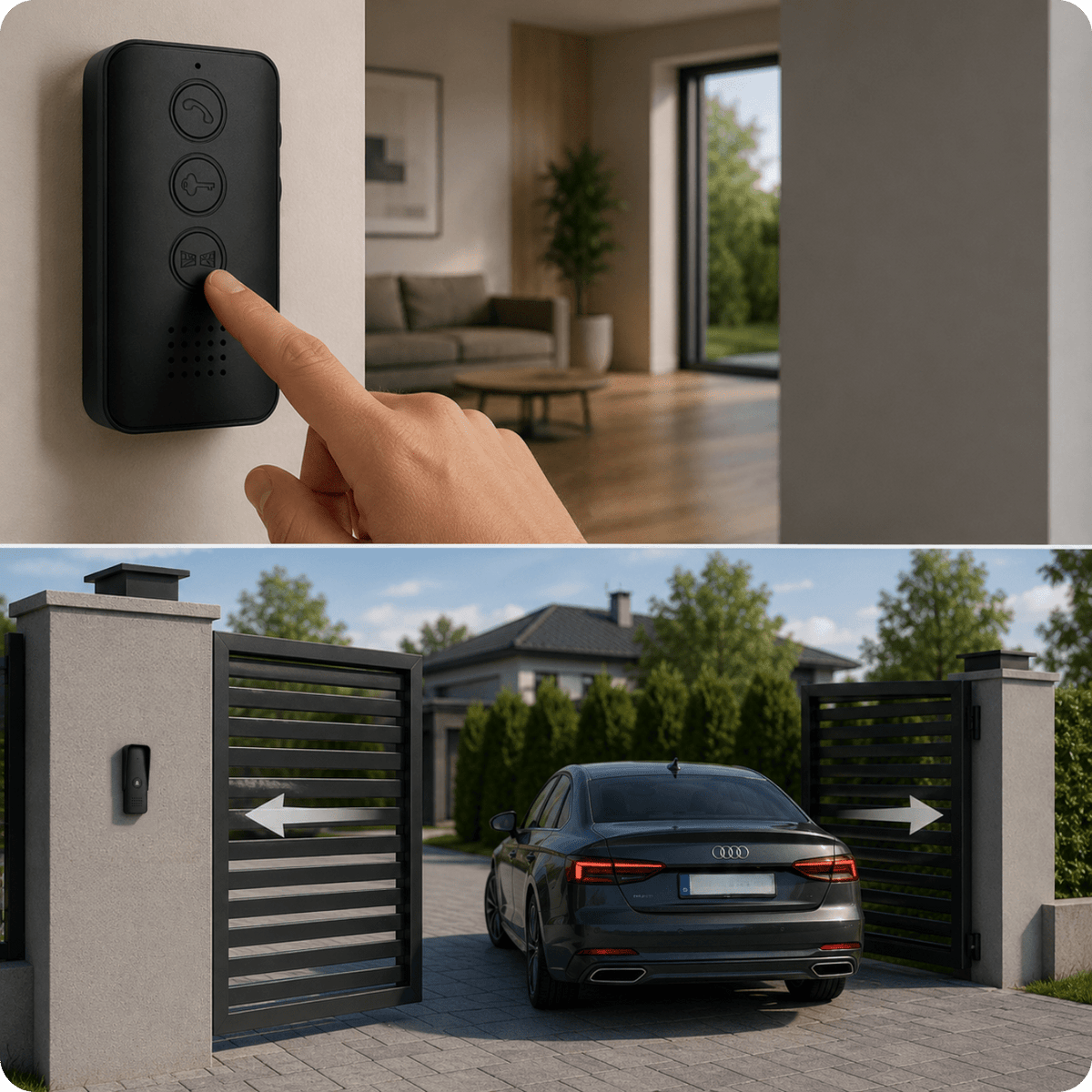

3. Ovládání branky a brány – Zařízení disponuje tlačítkem pro otevírání branky a přídavným tlačítkem pro obsluhu brány nebo druhého vstupu, v závislosti na instalaci.

4. Hands-free vnitřní jednotka – Pohodlná obsluha bez sluchátka. Pro zahájení komunikace stačí stisknout tlačítko hovoru.

5. Regulace hlasitosti – Možnost nastavení hlasitosti hovoru a hlasitosti zvonku umožňuje přizpůsobit zařízení okolním podmínkám.

6. Povrchová montáž – Venkovní jednotka se montuje na omítku, což usnadňuje instalaci a omezuje nutnost zásahu do stěny.

7. Napájení 12 V – Standardní a bezpečné napájecí napětí zajišťuje stabilní provoz systému a nízkou spotřebu energie.

8. Noční podsvícení – Štíhlá konstrukce a podsvícené tlačítko zvonku dodávají zařízení stylový vzhled na fasádě každého domu.

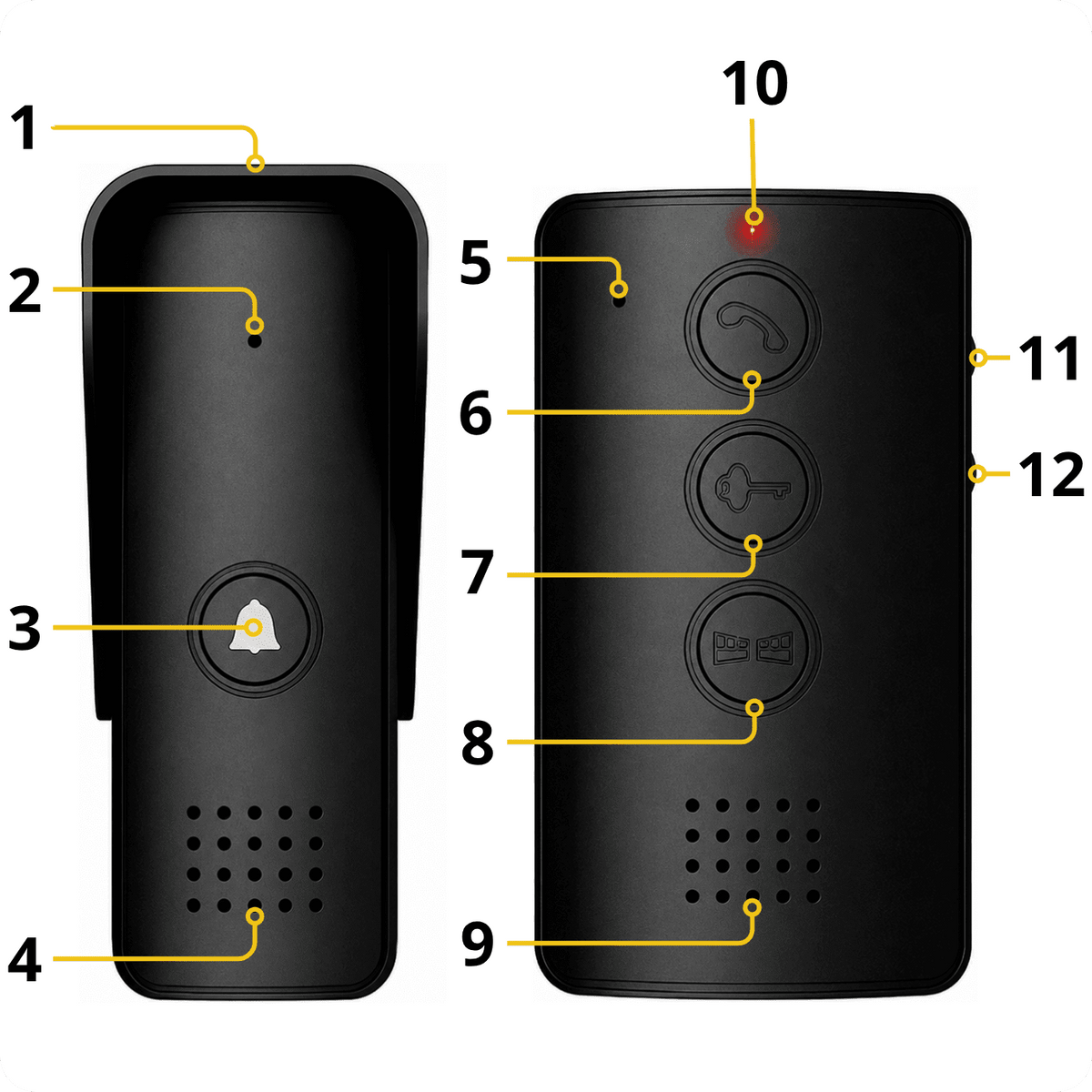

Prvky zařízení

1. Stříška proti dešti
2. Mikrofon
3. Podsvícené tlačítko vyvolání zvonku
4. Reproduktor
5. Mikrofon
6. Tlačítko hovoru
7. Tlačítko otevírání branky
8. Tlačítko otevírání brány
9. Reproduktor
10. LED indikátor
11. Regulace hlasitosti hovoru
12. Regulace hlasitosti zvonku

Instalace

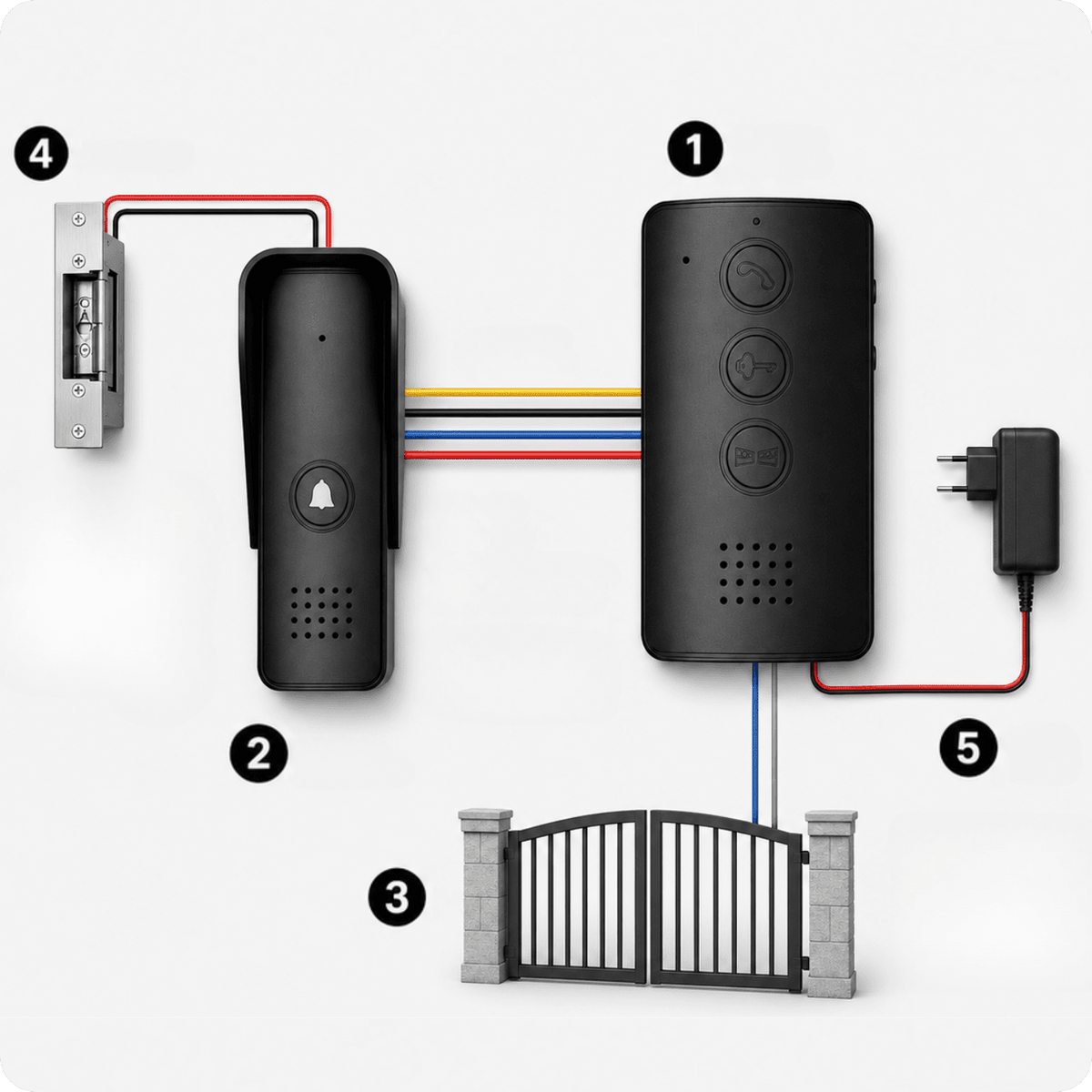

Systém JD-3221RN funguje na principu jednoduchého drátového propojení mezi vnitřní jednotkou a venkovním panelem.

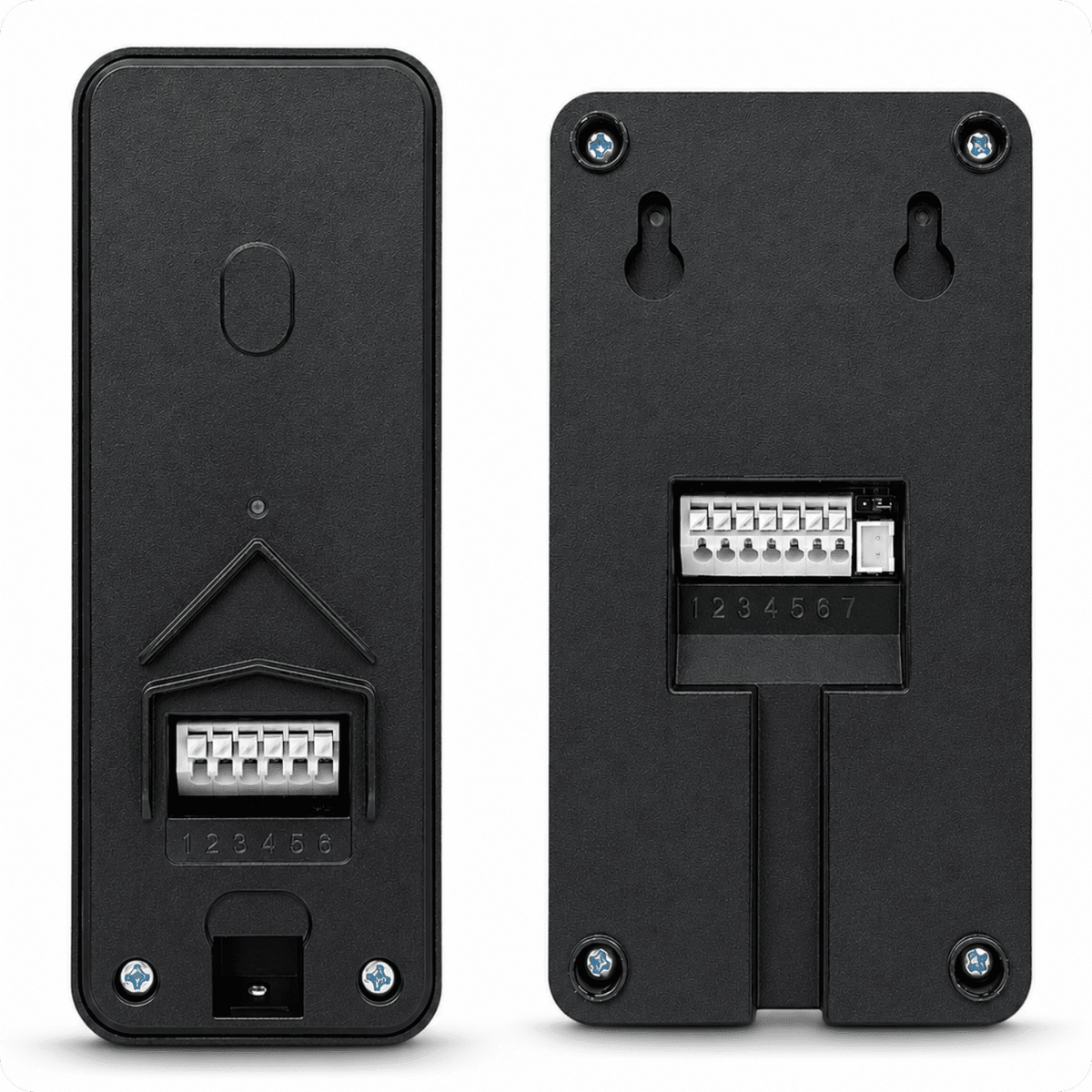

Pro základní instalaci postačí 4-žilové zapojení: 1–1 audio, 2–2 kostra/GND, 3–3 napájení otevření elektrického zámku a 4–4 napájení venkovní jednotky. Díky tomu domovní telefon umožňuje hovor s osobou u vstupu, vzdálené otevírání branky a ovládání brány.

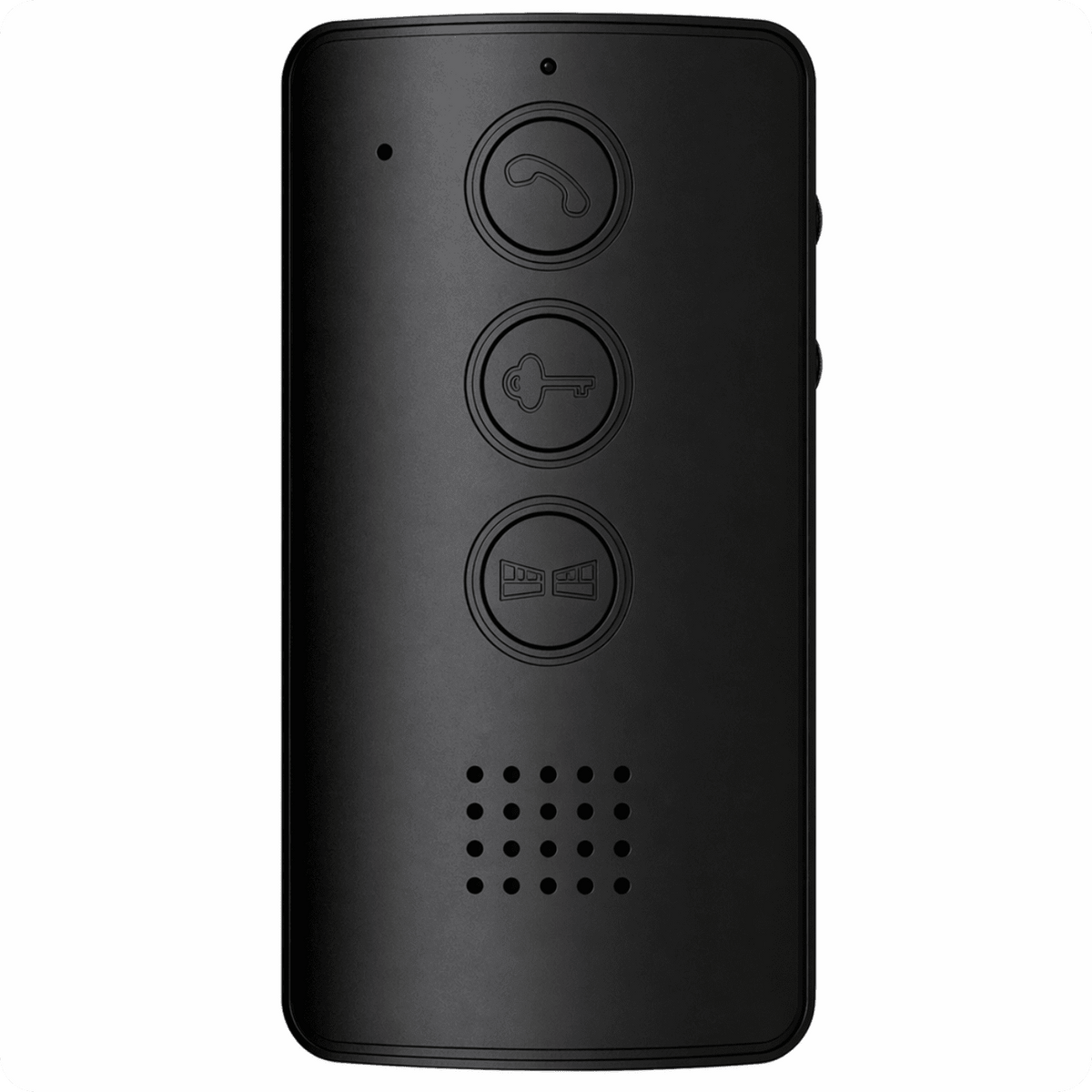

1. Vnitřní jednotka – Slouží k vedení hovoru s návštěvníkem a k obsluze otevírání branky a brány.

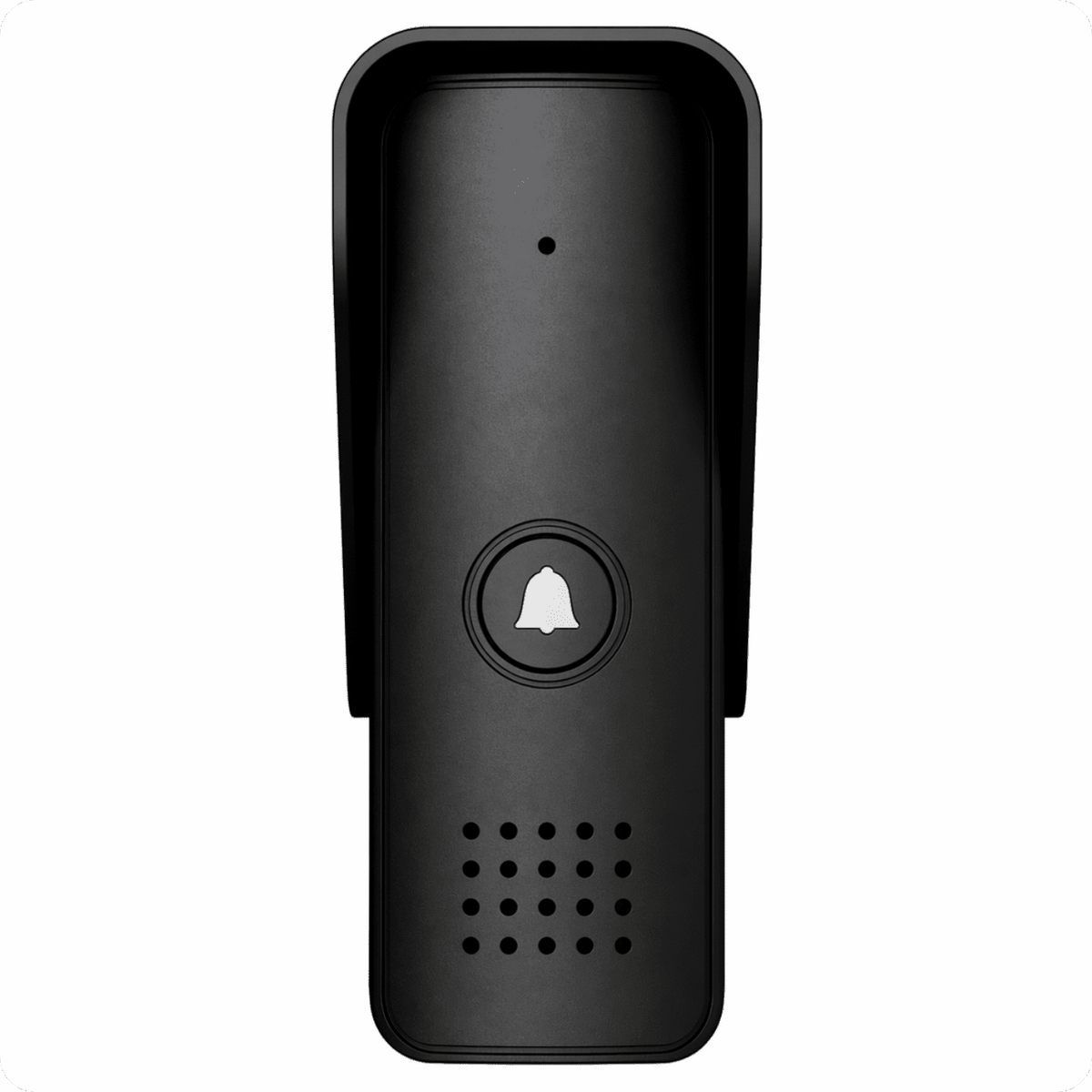

2. Venkovní jednotka – Montuje se u vstupu na pozemek. Je vybavena tlačítkem vyvolání, mikrofonem a reproduktorem.
3. Brána – Domovní telefon má samostatný výstup pro ovládání brány. Svorky 6/7 ve vnitřní jednotce fungují jako kontakt NO, tedy normálně otevřený kontakt. Jde o beznapěťový výstup — po stisknutí tlačítka pro otevírání brány dojde ke sepnutí kontaktů, které může ovládat automatiku brány nebo jiné zařízení.
4. Elektrický zámek branky – Může být připojen přímo k venkovní jednotce. Domovní telefon podporuje elektrické zámky DC 12 V s odběrem proudu do 3 A.
5. Napájecí adaptér DC 12 V – Napájí systém domovního telefonu. Při použití elektrického zámku 12 V DC s odběrem pod 3 A může celý systém pracovat s napájecím adaptérem, který je součástí balení.

Elektrický zámek není součástí balení a je nutné jej vybrat samostatně podle plánované instalace.

Doporučené kabely: RVV 4 × 0,2 mm² do 15 m, RVV 4 × 0,5 mm² do 50 m a RVV 2 × 1,0 mm² pro propojení elektrického zámku s venkovní jednotkou na vzdálenost do 10 m.

Technická specifikace

• Třída voděodolnosti: IP44
• Počet melodií: 1, regulace hlasitosti
• Audio: Obousměrné, mikrofon + reproduktor
• Maximální doba hovoru: 120 sekund
• Doba otevření dveří: Cca 3 sekundy
• Napájení: DC 12 V, 1-2 A (součást balení)
• Příkon (pohotovostní režim): 1 W
• Příkon (provoz): 8 W
• Hlasitost: 70 dB
• Provozní teplota: -10°C až + 50°C
• Vlhkost: 10 % - 90 %

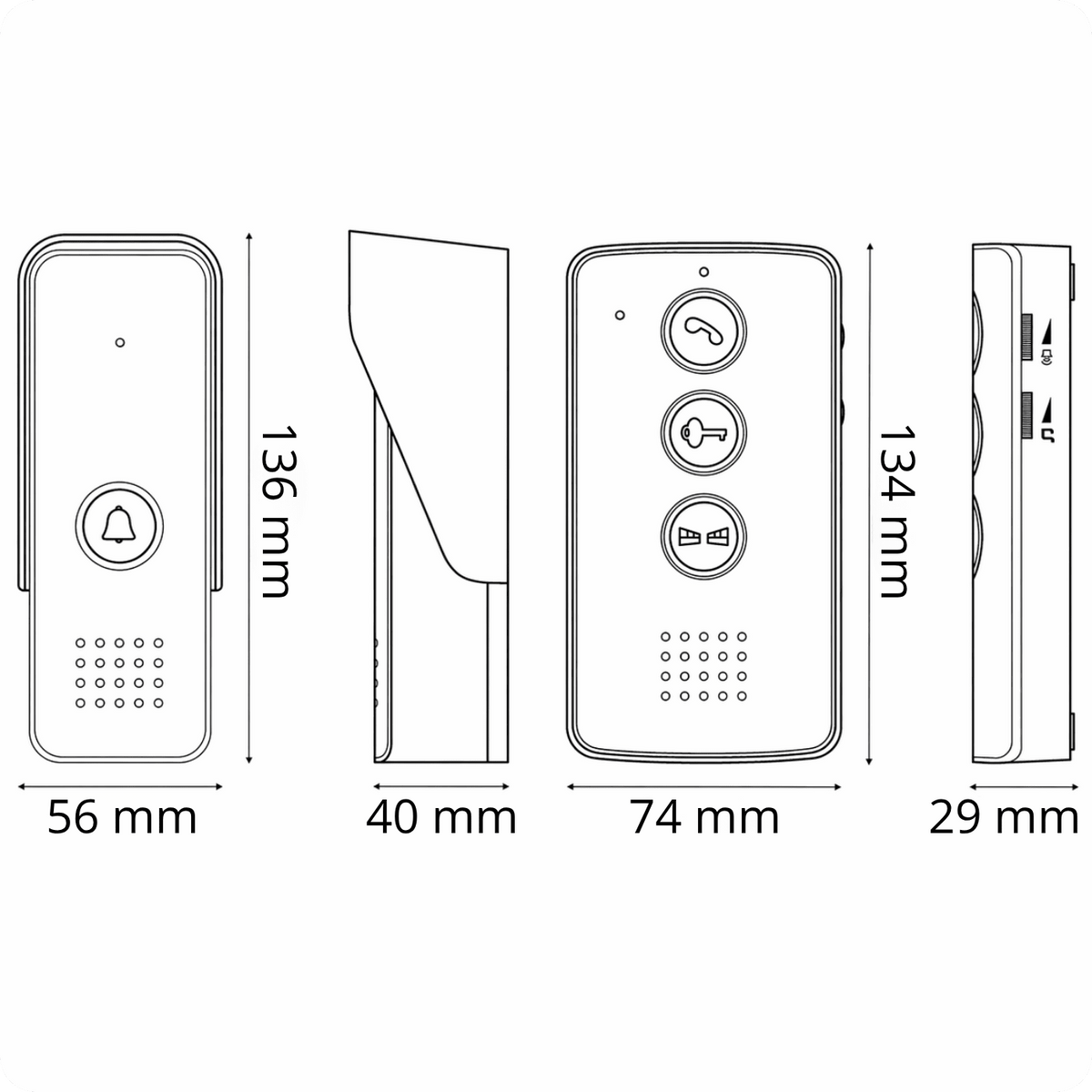

• Rozměry vnitřní jednotky: 74 x 29 x 134 mm
• Rozměry venkovní jednotky: 56 x 40 x 136 mm
• Hmotnost vnitřní jednotky: 111 g
• Hmotnost venkovní jednotky: 173 g

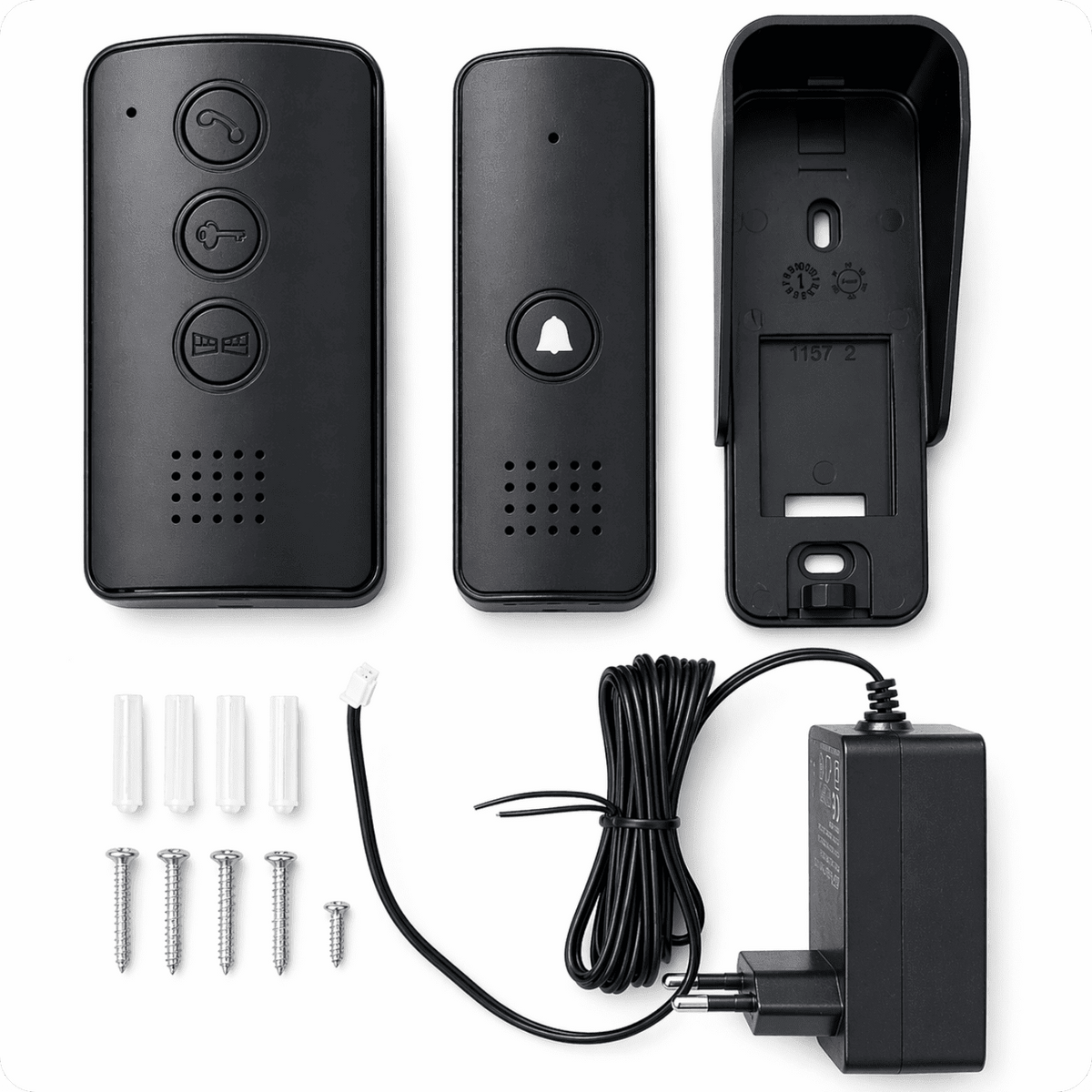

Sada obsahuje

• 1x vnitřní jednotka
• 1x venkovní jednotka
• 1x stříška proti dešti
• 1x napájecí adaptér s kabely
• 1x montážní příslušenství
• 1x uživatelská příručka

POZOR: Elektrický zámek a jeho napájecí zdroj nejsou součástí balení a je nutné je dokoupit zvlášť.
