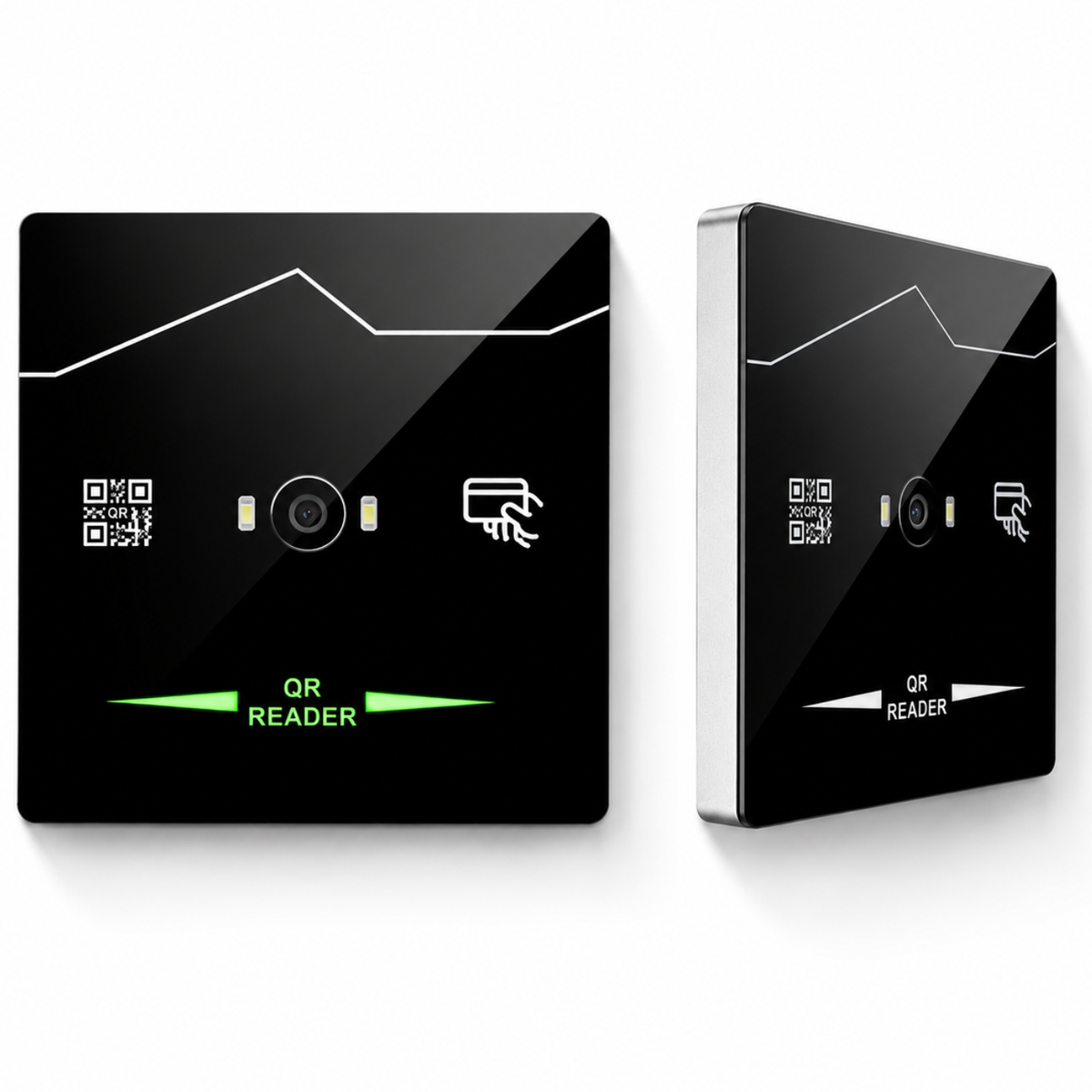

Čtečka QR kódů QR-703 Wiegand TCP/IP

Klíčové vlastnosti

1. Více metod identifikace – Čtečka podporuje QR kódy, 2D kódy, čárové kódy a karty Mifare IC 13,56 MHz.

2. Komunikace Wiegand a TCP/IP – Zařízení lze integrovat s kontroléry vstupu a síťovými systémy.

3. Více provozních režimů – Čtečka podporuje TCP Client, TCP Server, UDP Client, UDP Server, HTTP Client, MQTT Client a Modbus Gateway.

4. Snadná konfigurace – Parametry lze nastavit přes síť Ethernet nebo port UART, dle potřeb instalace.

5. DHCP nebo statická IP adresa – Zařízení umožňuje pracovat s dynamickou nebo ručně nastavenou síťovou adresou.

6. Rychlé čtení – Čtečka efektivně rozpoznává kódy a karty, což usnadňuje každodenní používání systému vstupu.

7. Flexibilní integrace – Podpora mnoha komunikačních protokolů umožňuje přizpůsobit zařízení různým prostředím a instalacím.

8. Monitoring spojení – Podpora paketů heartbeat umožňuje kontrolovat správnost komunikace s nadřazeným systémem.

9. Aktualizace firmwaru – Možnost aktualizace softwaru umožňuje využívat nové funkce zařízení.

Integrace se systémy kontroly vstupu

Čtečka může spolupracovat s:

• Kontroléry vstupu Wiegand
• Systémy kontroly vstupu TCP/IP
• Turnikety
• Vstupními brankami a dveřmi
• Elektrickými otvírači
• Elektromagnetickými zámky
• Docházkovými systémy (RCP)
• Hotelovými systémy
• Vstupenkovými systémy
• Vlastními aplikacemi využívajícími TCP, UDP, HTTP, MQTT nebo Modbus

Příklad fungování

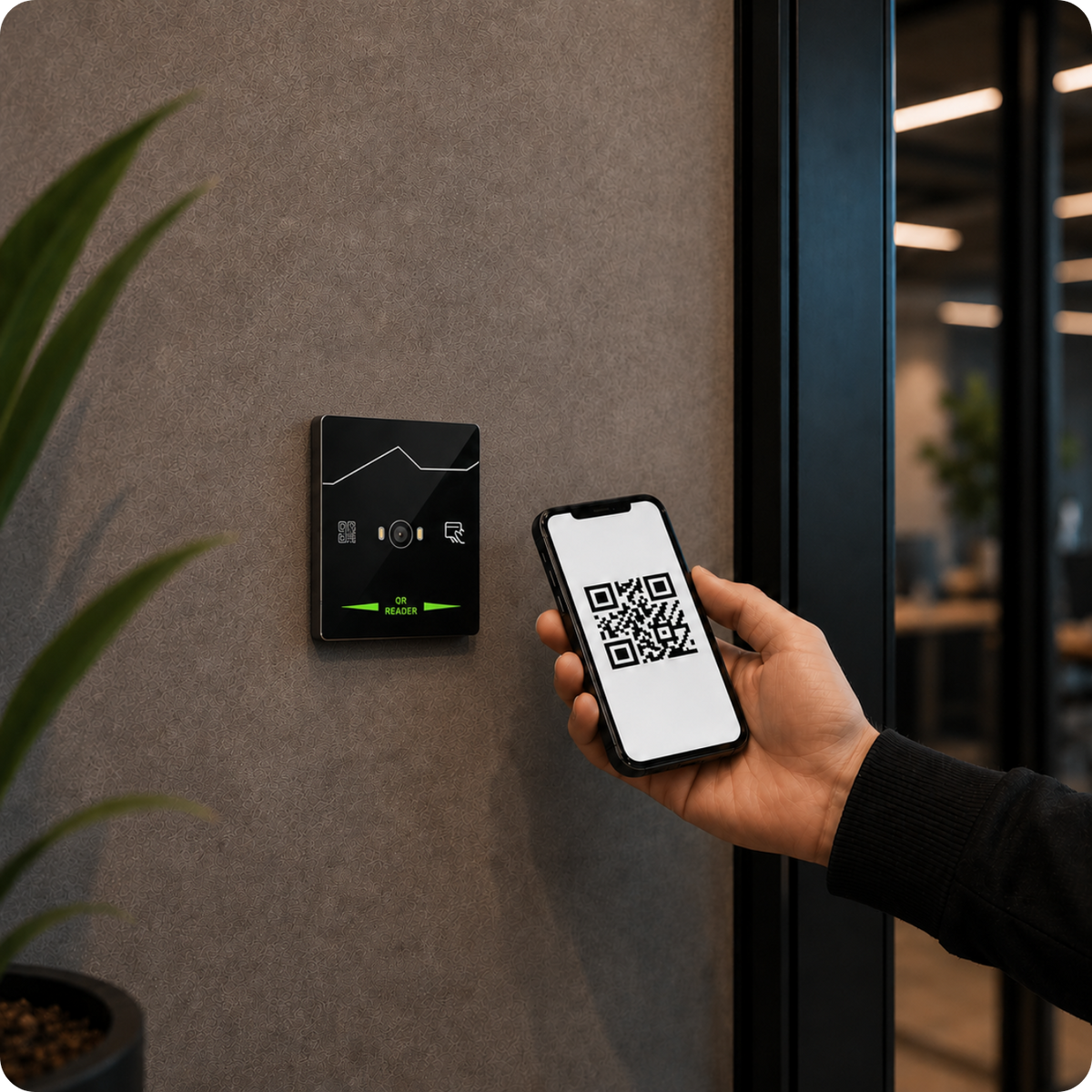

1. Uživatel předloží QR kód nebo bezkontaktní kartu Mifare.
2. Čtečka načte identifikátor.
3. Data jsou přenesena do kontroléru vstupu nebo nadřazeného systému.
4. Systém ověří oprávnění uživatele.
5. Dojde k odblokování průchodu, dveří, branky nebo turniketu.

Použití

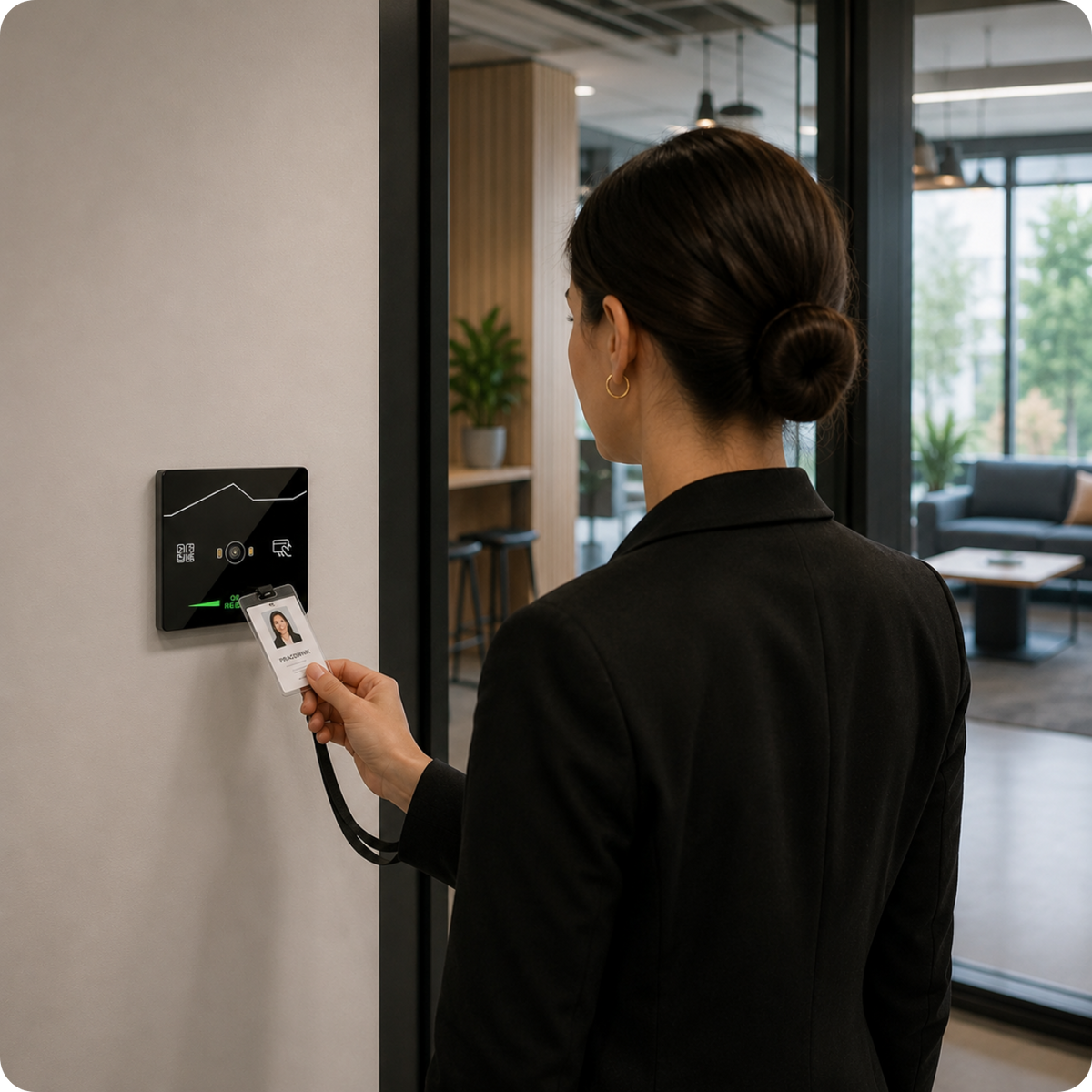

• Kanceláře a firemní budovy – Kontrola vstupu zaměstnanců, hostů a docházkový systém.

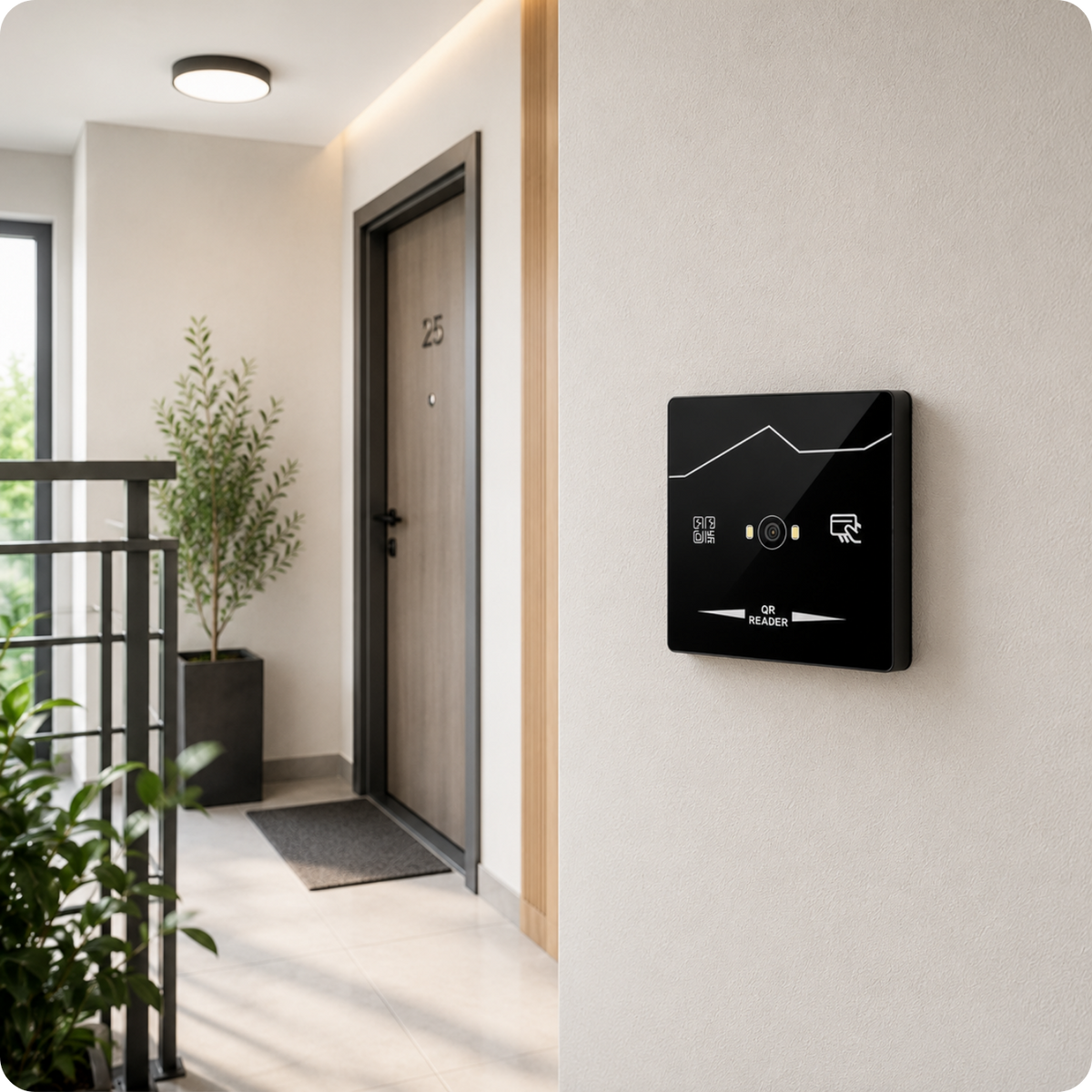

• Obytné komplexy a společenství – Kontrola vstupů do budov a společných prostor.

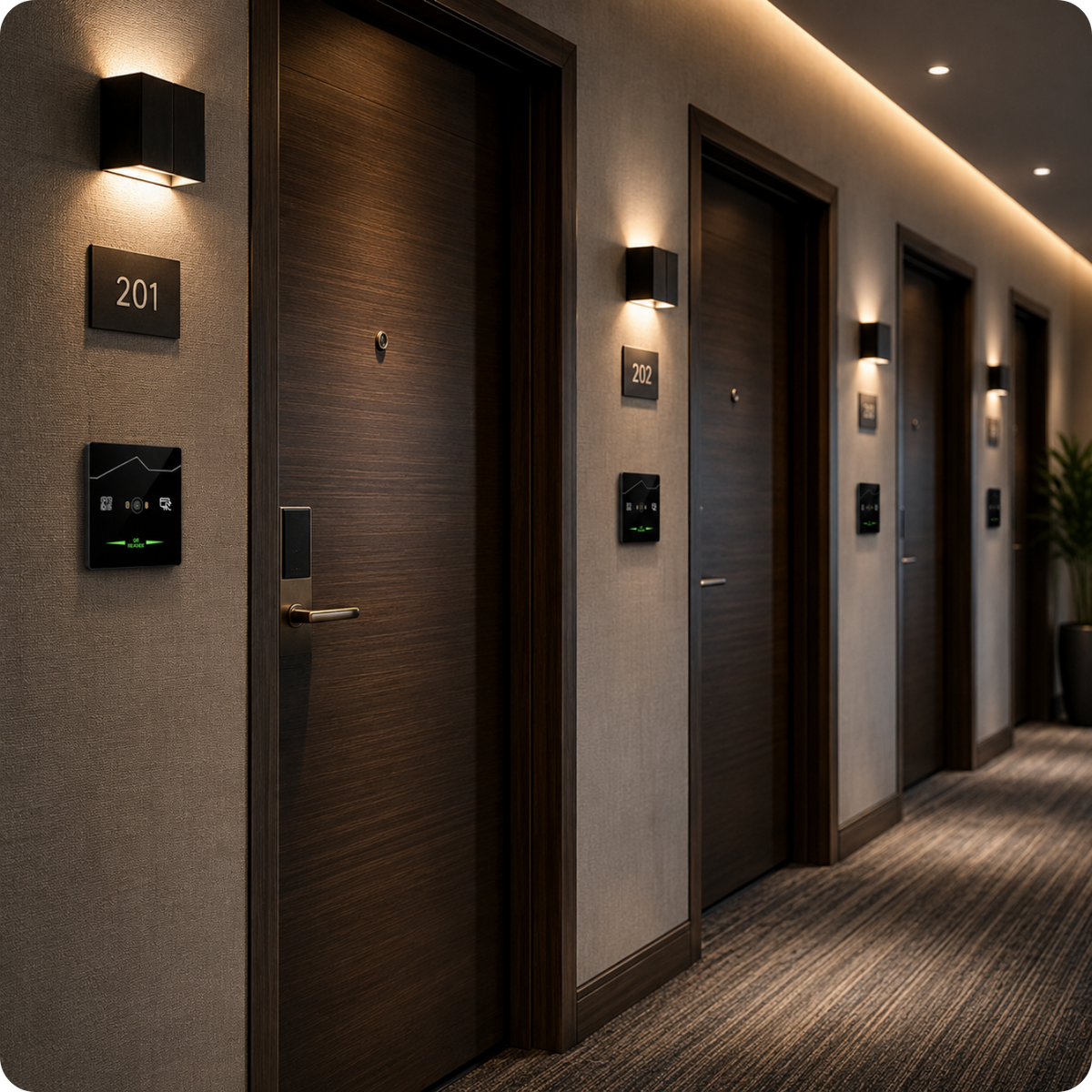

• Hotely a apartmány – Přístup pro hosty pomocí QR kódů.
• Školy a univerzity – Identifikace uživatelů a správa přístupu.
• Sklady a průmyslové objekty – Kontrola vstupu do výrobních a skladových zón.
• Docházkové systémy (RCP) – Registrace příchodů a odchodů zaměstnanců pomocí karet nebo QR kódů.
• Automatizace budov – Integrace se systémy správy budov a vlastními aplikacemi.
• Vstupenkové a evidenční systémy – Ověřování QR kódů a identifikačních karet.

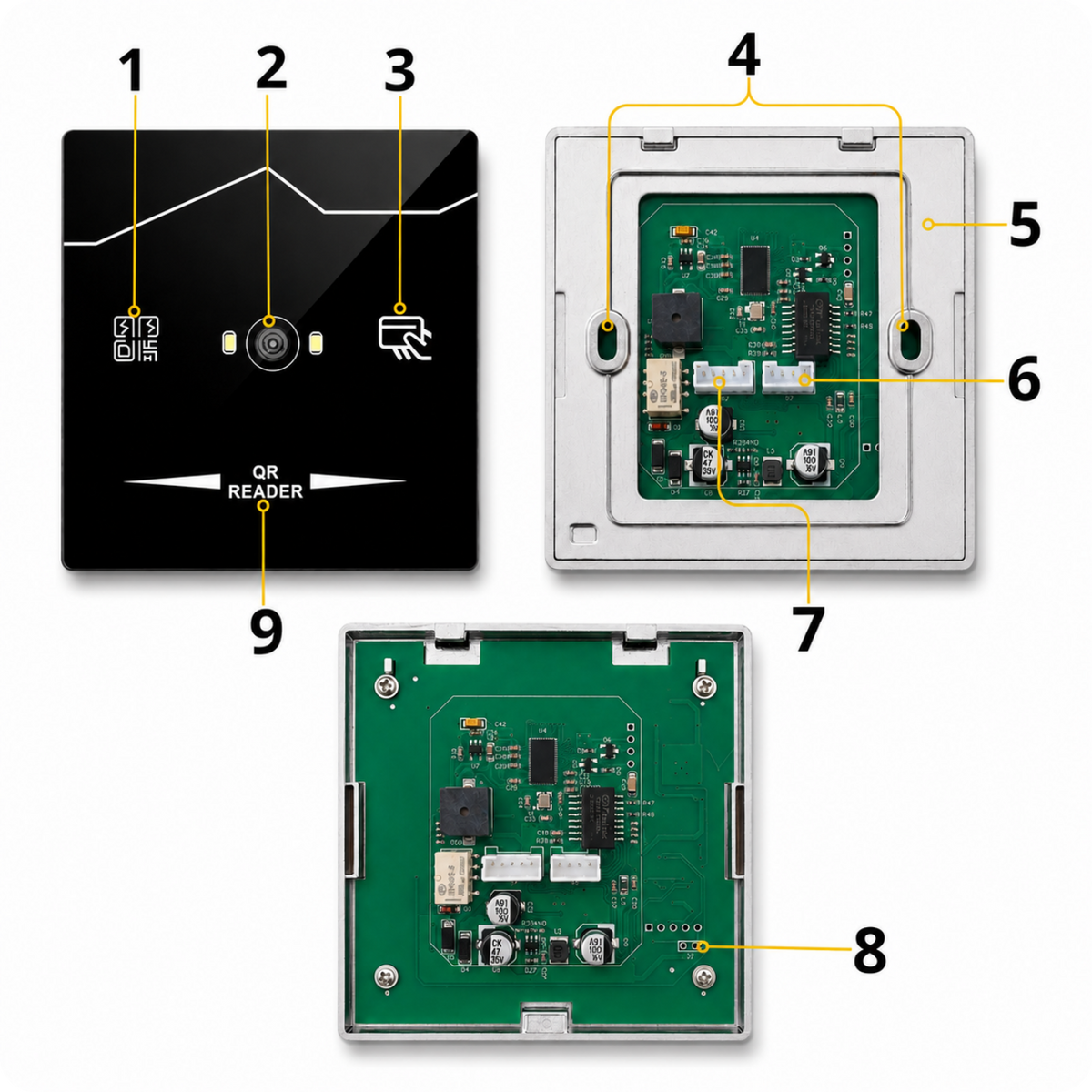

Součásti čtečky

1. Modul skenování QR kódů
2. Modul skenování čárových kódů
3. Modul skenování karet Mifare IC
4. Montážní otvory
5. Montážní rám
6. Vstup pro připojovací kabel s konektorem RJ45
7. Napájecí vstup 12 V DC
8. Obnovení továrního nastavení
9. Dioda signalizující stav provozu zařízení

Popis komunikačních vodičů

• Červený – VCC / +12V
• Černý – GND
• Zelený – D0 / DATA 0
• Bílý – D1 / DATA 1
• Modrý – LED / LED-IN

Zařízení je vybaveno také konektorem Ethernet RJ45 umožňujícím síťovou komunikaci.

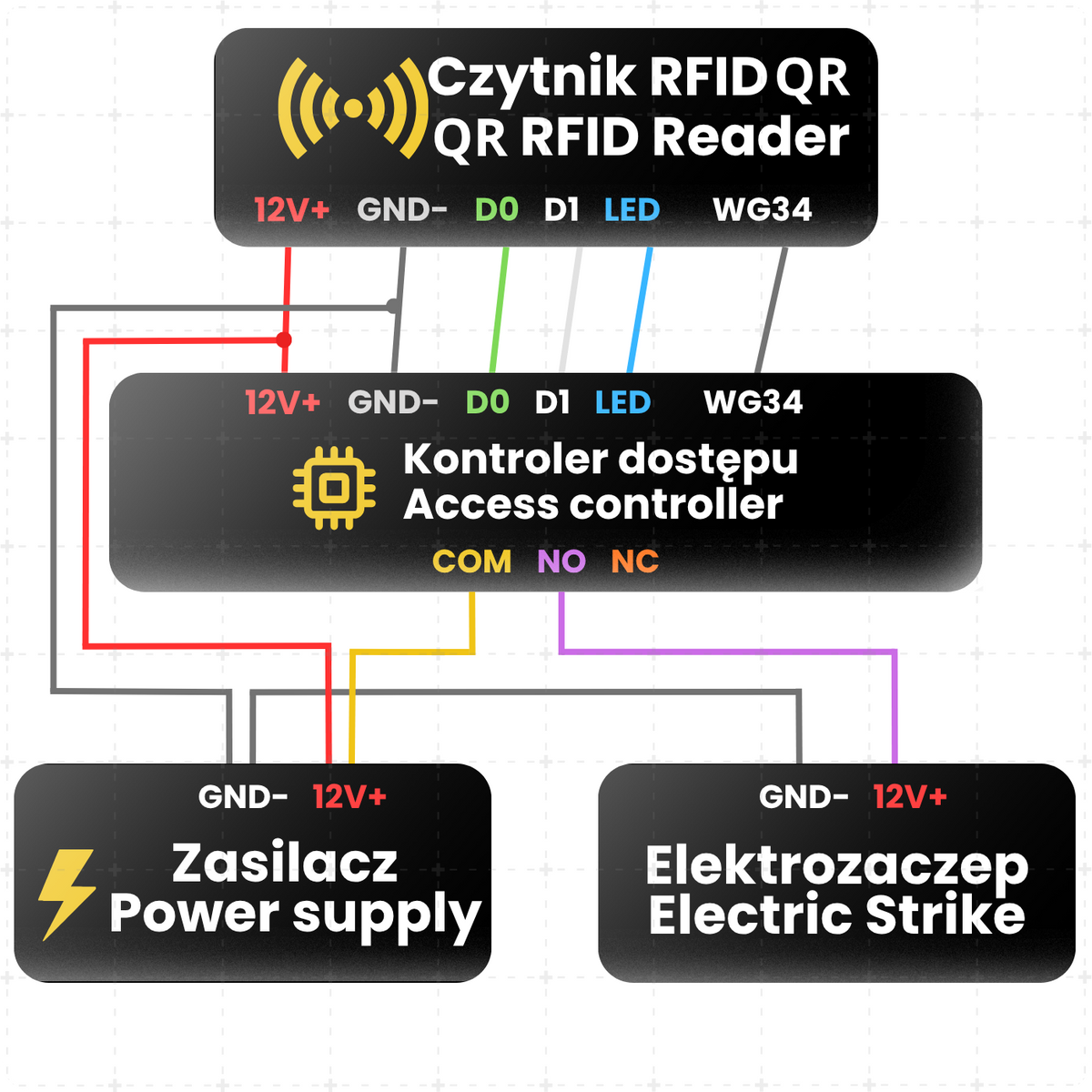

Schéma zapojení

• Červený – VCC / +12V
• Černý – GND
• Zelený – D0 / DATA 0
• Bílý – D1 / DATA 1
• Modrý – LED / LED-IN

Zařízení je vybaveno také konektorem Ethernet RJ45 umožňujícím síťovou komunikaci.

Technická specifikace

• Napájení: DC 12 V
• Pracovní proud: < 50 mA
• Proud v pohotovostním režimu: 30 mA
• Frekvence karet: 13,56 MHz
• Typ karet: Mifare IC / MF IC
• Typ skenování: QR kód, 2D kód, čárový kód
• Čtení karty: 3–5 cm
• Čtení QR kódu: 5–30 cm
• Rychlost čtení: < 200 ms
• Komunikace: Wiegand, TCP/IP, Ethernet RJ45, UART
• Podporované protokoly: TCP, UDP, HTTP, MQTT, Modbus
• IP adresování: DHCP nebo statická IP adresa
• Pracovní teplota: Od -40°C do +85°C
• Pracovní vlhkost: 10%–90% RH, bez kondenzace
• Materiál: Kov + tvrzené sklo

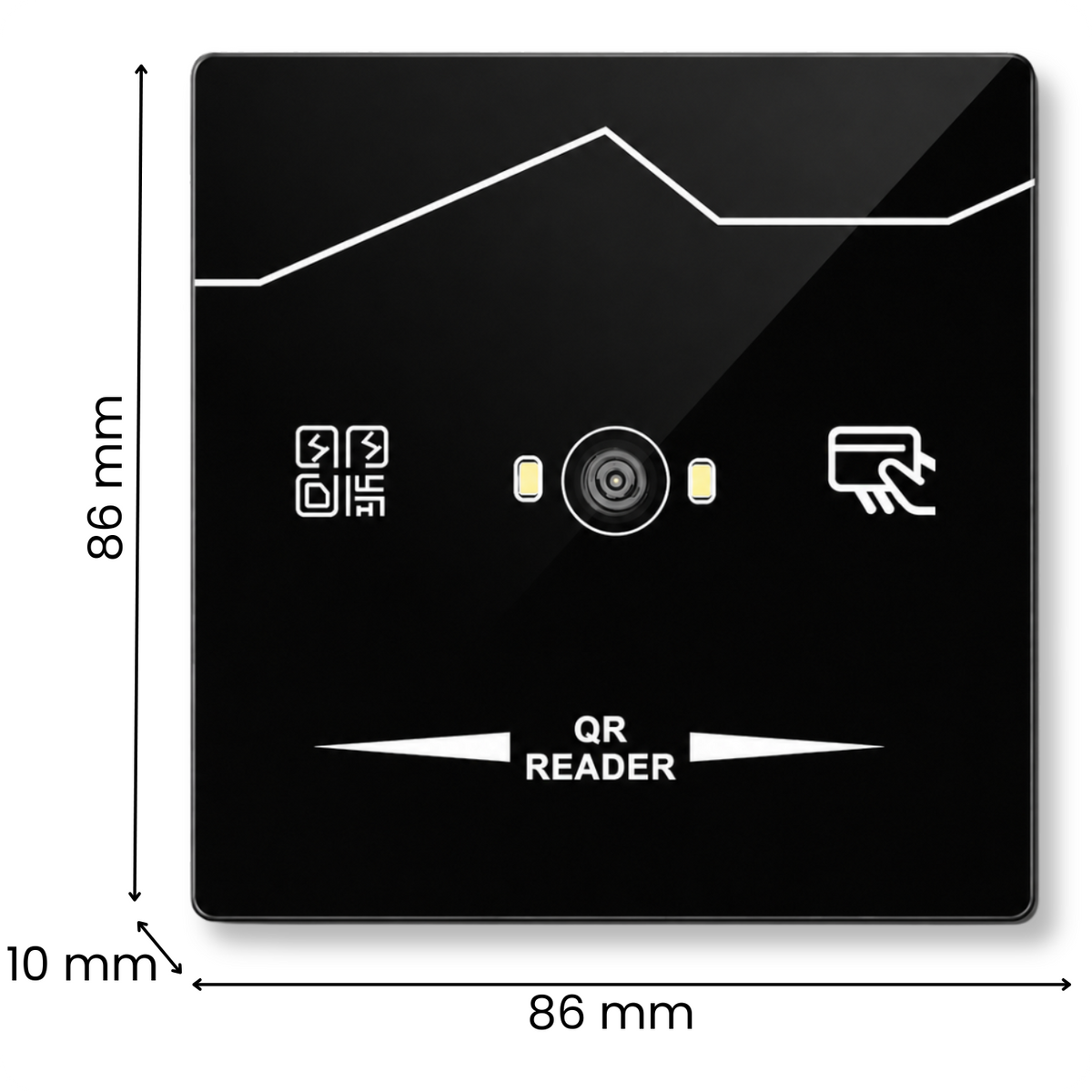

• Rozměry: 86 × 10 × 86 mm
• Hmotnost: 148 g

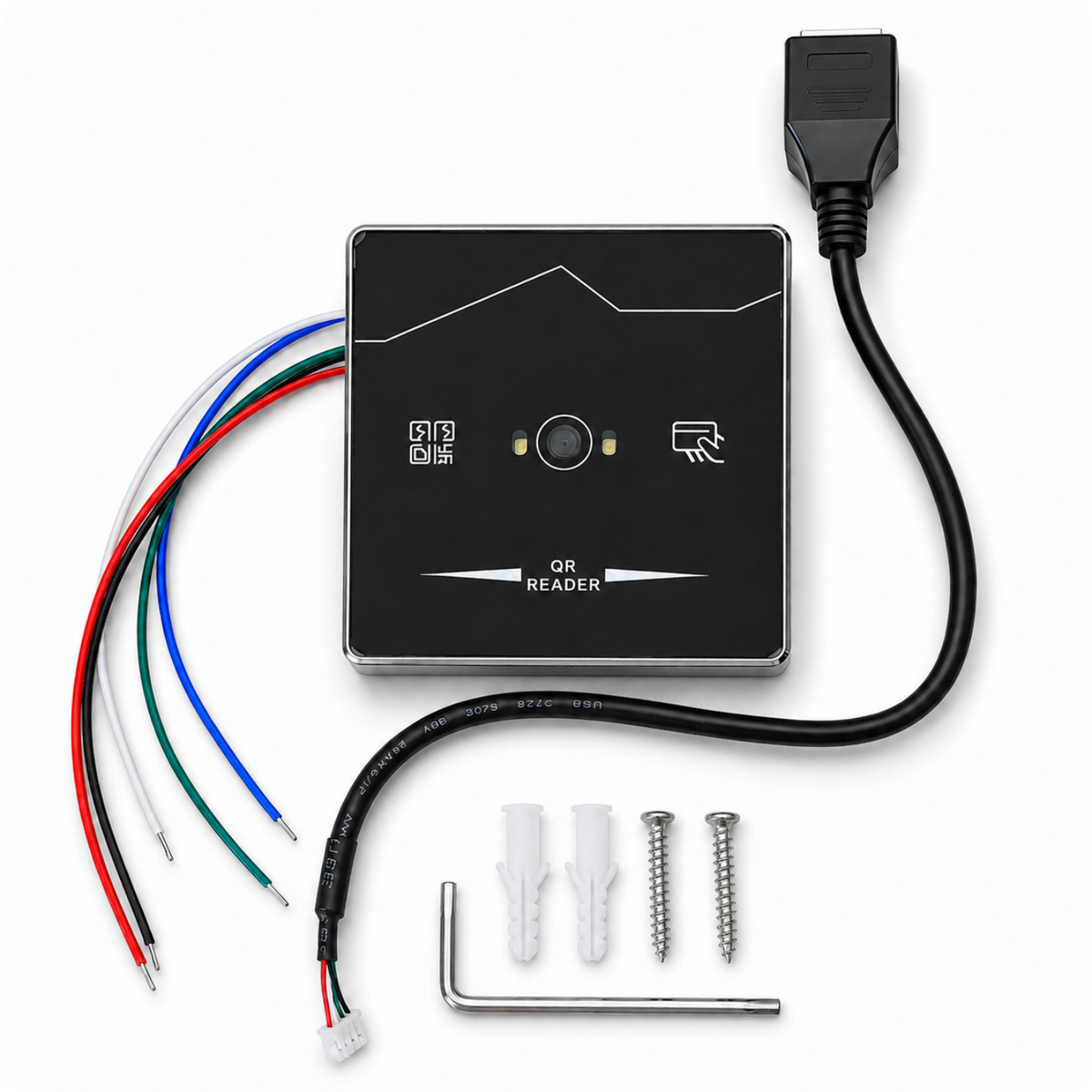

Sada obsahuje

• 1x Čtečka QR kódů QR-703 Wiegand TCP/IP
• 1x Připojovací kabel s konektorem RJ45
• 1x Napájecí kabel
• 1x Montážní příslušenství

POZOR:

Čtečka je identifikační zařízení určené pro spolupráci se systémy kontroly vstupu. Způsob otevření dveří, branky nebo turniketu závisí na použitém kontroléru vstupu nebo nadřazeném systému.
